Номер патенту: 2762

Опубліковано: 26.12.1994

Автори: Василенко Віктор Іванович, Хасхачих Анатолій Дмитрович

Завантажити PDF файл.

Формула / Реферат

Устройство для градуировки преимущест­венно автогенераторных приборов, содержащее основание, нагрузочный элемент, соединенный с механизмом его возвратно-поступательного пере­мещения в виде микрометрического винта со шка­лой и нонеусом, отличающееся тем, что, с целью повышения точности градуировки, основание вы­полнено в виде корпуса из фторопласта-4 с кана­лом для размещения нагрузочного элемента и с гнездом для размещения преобразователя автоге­нератора, который выполнен в виде металлическо­го штока, соединенного с микрометрическим винтом, причем геометрическая продольная ось канала основания совпадает с геометрической осью гнезда для размещения преобразователя автогене­ратора.

Текст

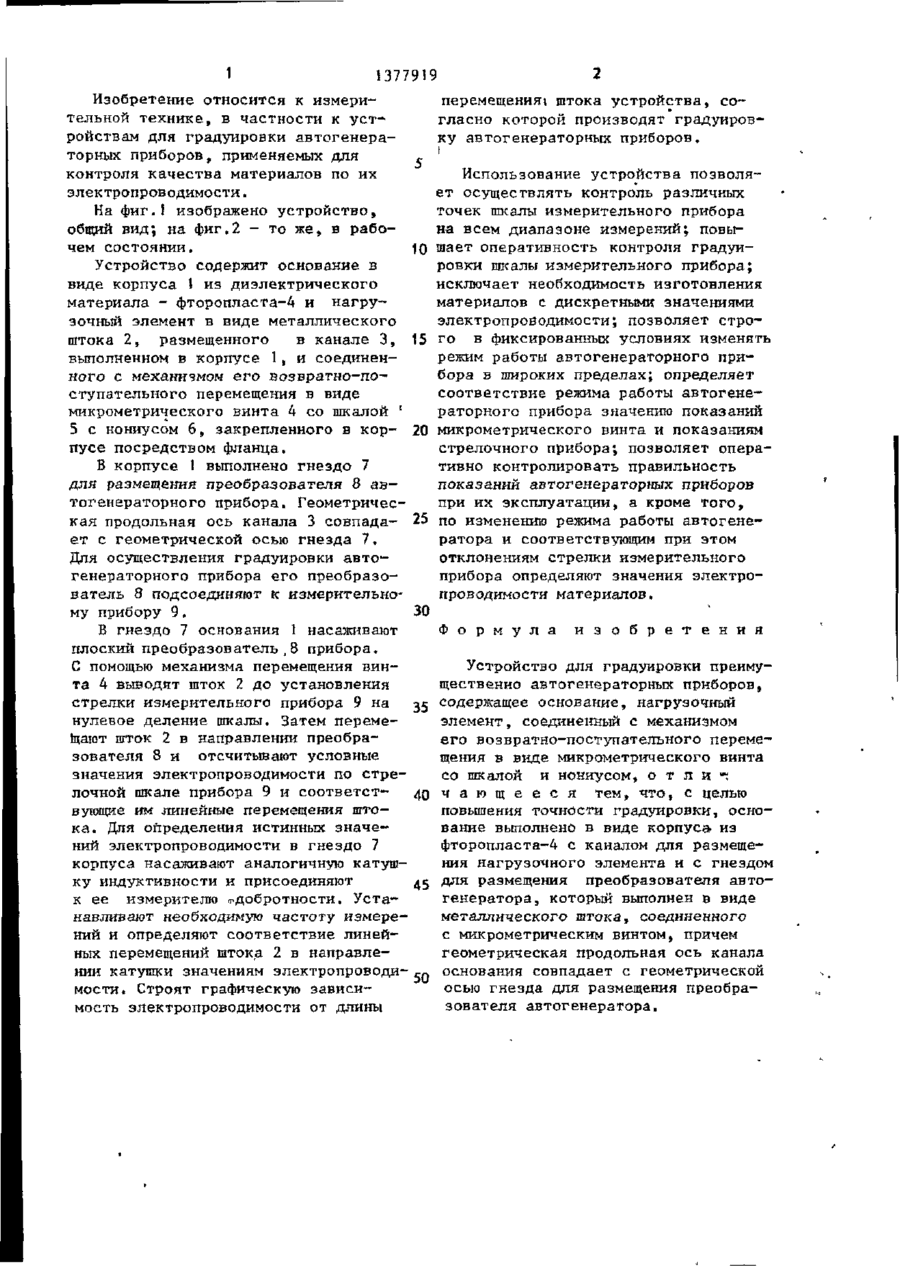

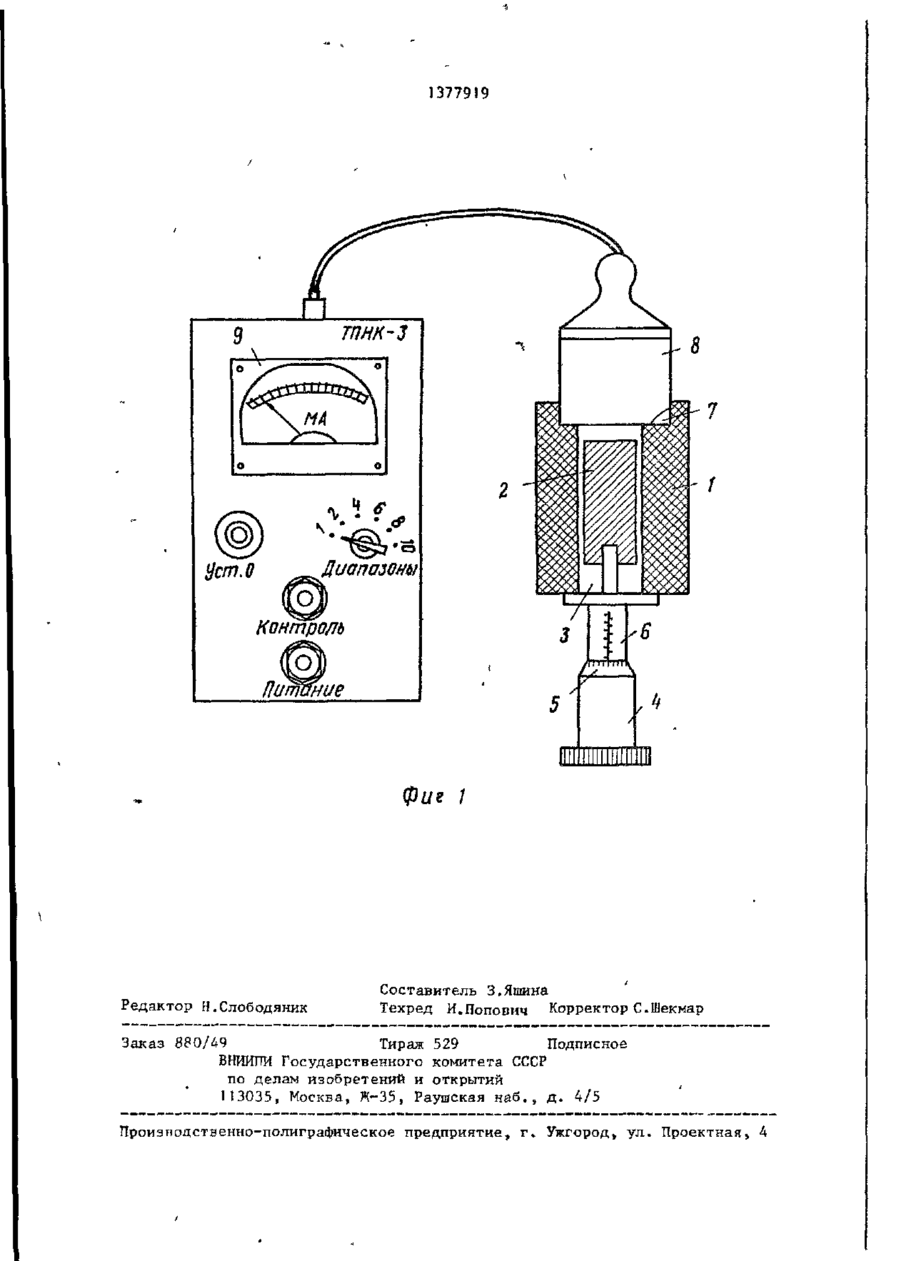

Изобретение может быть использовано для контроля качества материалов по их электропроводимости. Устройство для градуировки преимущественно автогенераторных приборов с о держит корпус 1 из фторопласта-4, металлический шток 3 , соединенный с микрометрическим винтом 4 со шкалой 5 и нониусом 6. Корпус 1 имеет гнездо 7 для размещения преобразователя 8 автогенераторного прибора. Повышается точность градуировки. 2 ил. ОЭ Фаг. г 1 1377919 Изобретение относится к измериперемещения» штока устройства, сотельной технике, в частности к уст* гласно которой производят градуировройствам для градуировки автогенераку автогенераторных приборов. торных приборов, применяемых для і контроля качества материалов по их Использование устройства позволяэлектропроводимости. ет осуществлять контроль различных точек шкалы измерительного прибора На фиг.1 изображено устройство» на всем диапазоне измерений; повыобщий вид; на фиг.2 - то же, в рабошает оперативность контроля градуичем состоянии. ровки шкалы измерительного прибора; Устройство содержит основание в исключает необходимость изготовления виде корпуса 1 из диэлектрического материалов с дискретными значениями материала - фторопласта-4 и нагруэлектропроводимости; позволяет строзочный элемент в виде металлического штока 2, размещенного в канале 3, 15 го в фиксированных условиях изменять режим работы автогенераторного привыполненном в корпусе 1, и соединенбора в широких пределах; определяет ного с механизмом его возвратно-посоответствие режима работы автогенеступательного перемещения в виде Е раторного прибора значению показаний микрометрического винта 4 со шкалой 5 с нониусом 6, закрепленного в кор- 20 микрометрического винта и показаниям стрелочного прибора; позволяет операпусе посредством фланца. тивно контролировать правильность В корпусе 1 выполнено гнездо 7 показаний автогенераторных приборов для размещения преобразователя 8 авпри их эксплуатации, а кроме того, тогенераторного прибора. Геометрическая продольная ось канала 3 совпада- 25 по изменению режима работы автогенератора и соответствующим при этом ет с геометрической осью гнезда 7. отклонениям стрелки измерительного Для осуществления градуировки автоприбора определяют значения электрогенераторного прибора его преобразопроводимости материалов. ватель 8 подсоединяют к измерительному прибору 9. 30 В гнездо 7 основания 1 насаживают плоский преобразователь , 8 прибора. С помощью механизма перемещения винта 4 выводят шток 2 до установления стрелки измерительного прибора 9 на 35 нулевое деление шкалы. Затем перемещают пгток 2 в направлении преобразователя 8 и отсчитывают условные значения электропроводимости по стрелочной шкале прибора 9 и соответст40 вующие им линейные перемещения штока. Для определения истинных значений электропроводимости в гнездо 7 корпуса насаживают аналогичную катушку индуктивности и присоединяют 45 к ее измерителю ^-добротности. Устанавливают необходимую частоту измерений и определяют соответствие линейных перемещений штока 2 в направлении катушки значениям электропроводи50 мости. Строят графическую зависимость электропроводимости от длины Ф о р м у л а и з о б р е т е н и я Устройство для градуировки преимущественно автогенераторных приборов, содержащее основание, нагрузочный элемент, соединенный с механизмом его возвратно-поступательного перемещения в виде микрометрического винта со шкалой и нониусом, о т л и г ч а ю щ е е с я тем, что, с целью повышения точности градуировки, основание выполнено в виде корпуса из фторопласта-4 с каналом для размещения нагрузочного элемента и с гнездом для размещения преобразователя автогенератора, который выполнен в виде металлического штока, соединенного с микрометрическим винтом, причем геометрическая продольная ось канала основания совпадает с геометрической осью гнезда для размещения преобразователя автогенератора. 1377919 Фиг 1 Редактор Н.Слободяник Составитель 3.Яшина Техред И.Попович Корректор С.Шекмар Заказ 880/49 Тираж 529 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Произтшдственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, А
