Прохідний ізолятор

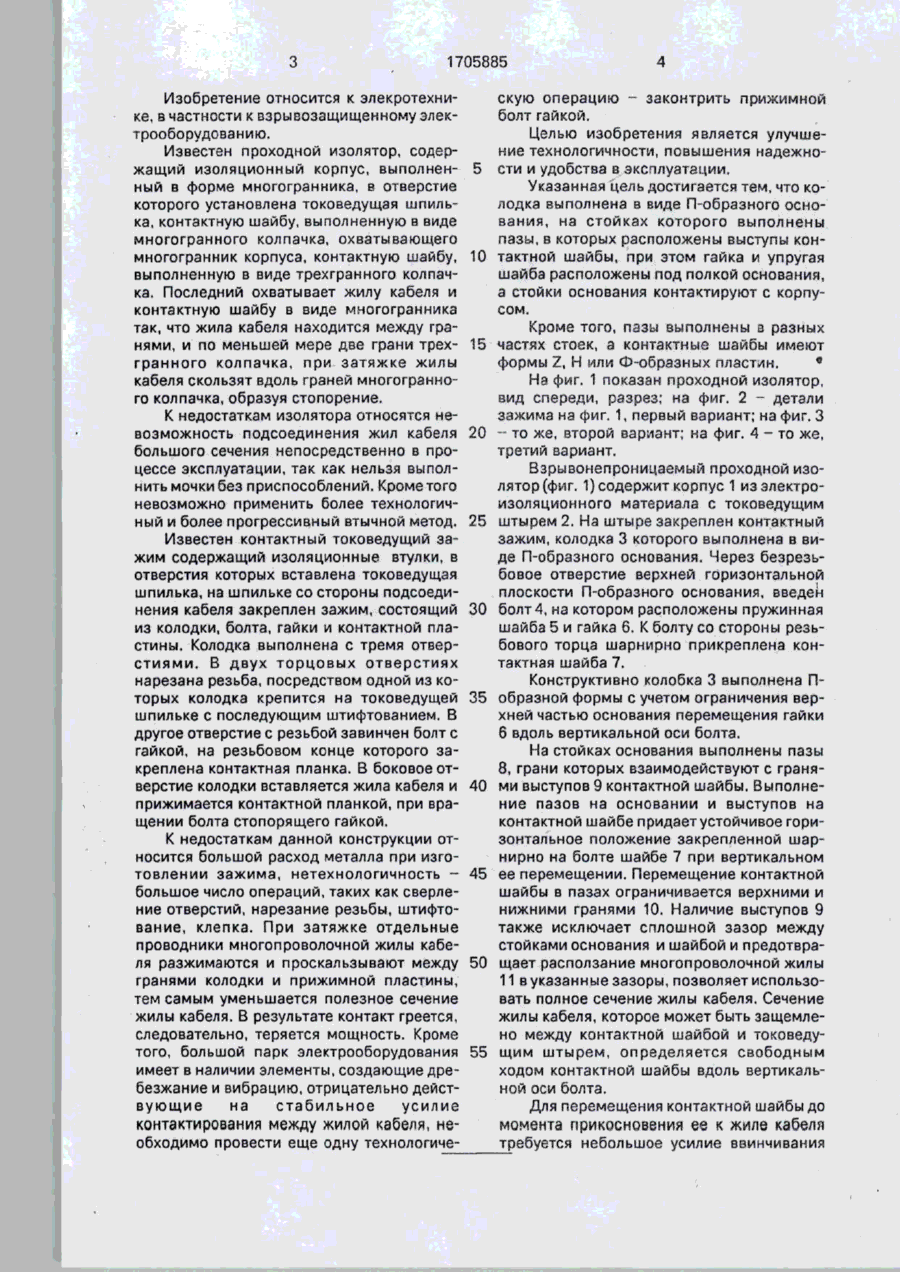

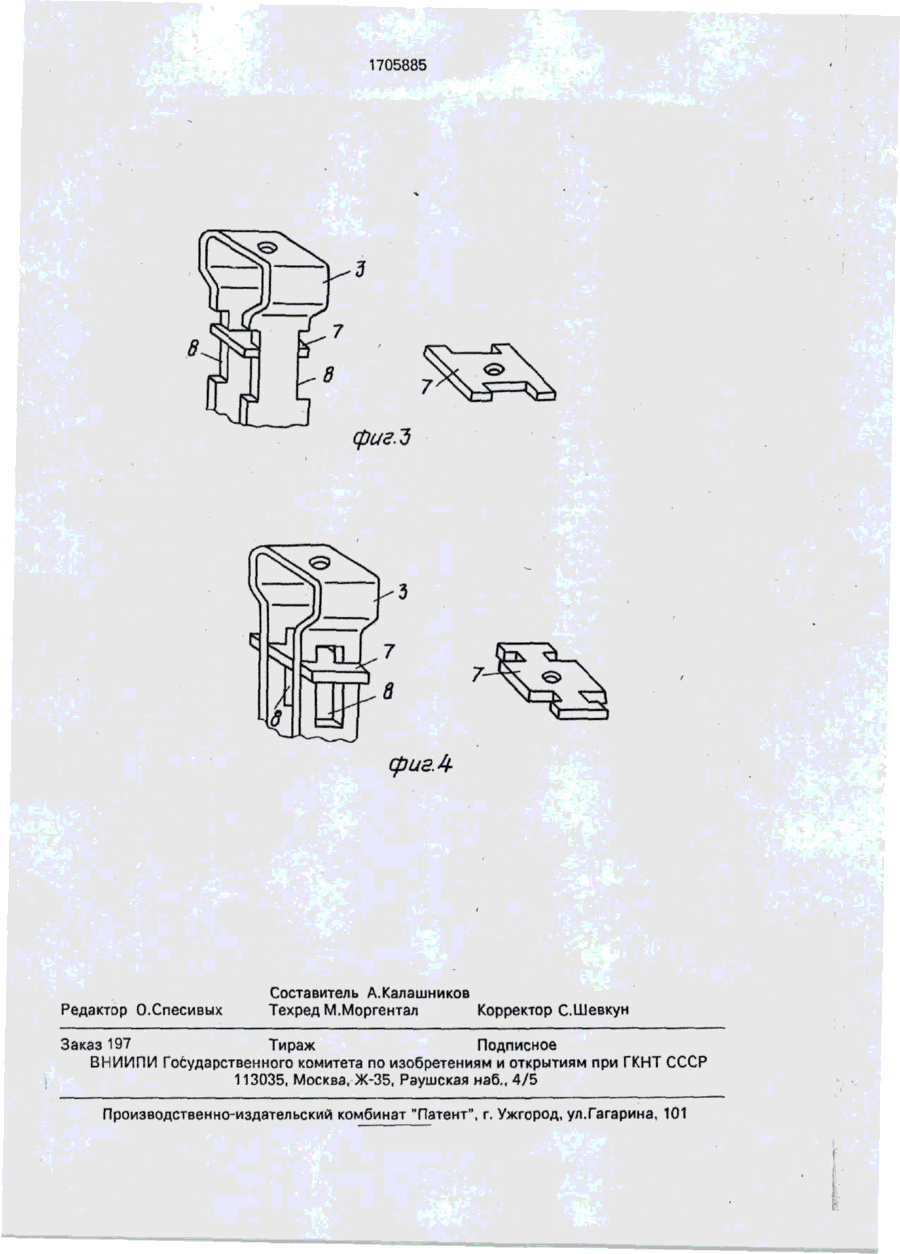

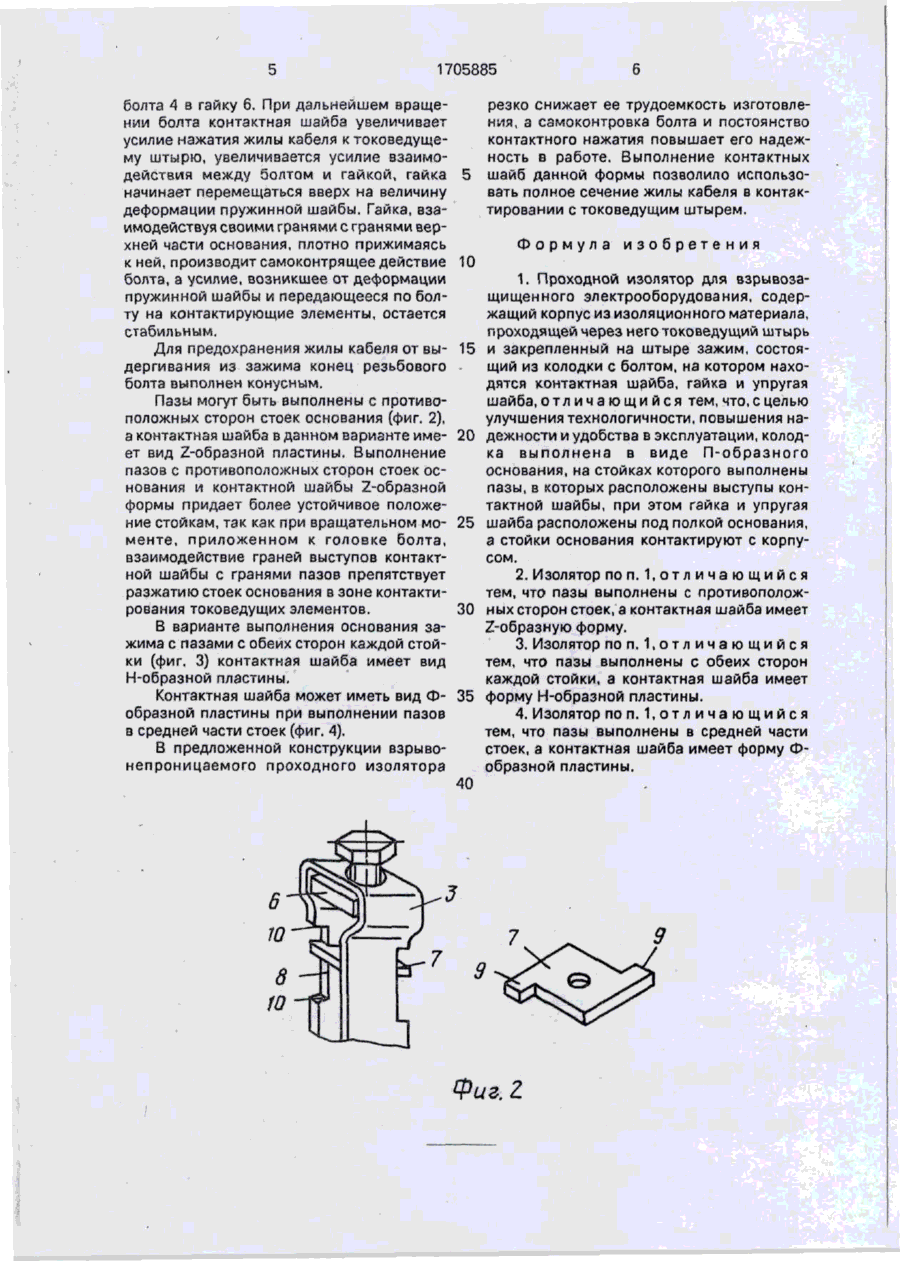

Изобретение относится к электротехнике, в частности к взрывозащищенному электрооборудованию. Целью изобретения 10 С 5 о ел 00 00 ел Фиг.1 .„н 1705885 Изобретение относится к элекротехнике, в частности к взрывозащищенному электрооборудованию. Известен проходной изолятор, содержащий изоляционный корпус, выполненный в форме многогранника, в отверстие которого установлена токоведущзя шпилька, контактную шайбу, выполненную в виде многогранного колпачка, охватывающего многогранник корпуса, контактную шайбу, выполненную в виде трехгранного колпачка. Последний охватывает жилу кабеля и контактную шайбу в виде многогранника так, что жила кабеля находится между гранями, и по меньшей мере две грани трехгранного колпачка, при затяжке жилы кабеля скользят вдоль граней многогранного колпачка, образуя стопорение. К недостаткам изолятора относятся невозможность подсоединения жил кабеля большого сечения непосредственно в процессе эксплуатации, так как нельзя выполнить мочки без приспособлений. Кроме того невозможно применить более технологичный и более прогрессивный втычной метод. Известен контактный токоведущий зажим содержащий изоляционные втулки, в отверстия которых вставлена токоведущая шпилька, на шпильке со стороны подсоединения кабеля закреплен зажим, состоящий из колодки, болта, гайки и контактной пластины. Колодка выполнена с тремя отверстиями. В двух торцовых отверстиях нарезана резьба, посредством одной из которых колодка крепится на токоведущей шпильке с последующим штифтованием. В другое отверстие с резьбой завинчен болт с гайкой, на резьбовом конце которого закреплена контактная планка. В боковое отверстие колодки вставляется жила кабеля и прижимается контактной планкой, при вращении болта стопорящего гайкой. К недостаткам данной конструкции относится большой расход металла при изготовлении зажима, нетехнологичность большое число операций, таких как сверление отверстий, нарезание резьбы, штифтование, клепка. При затяжке отдельные проводники многопроволочной жилы кабеля разжимаются и проскальзывают между гранями колодки и прижимной пластины, тем самым уменьшается полезное сечение жилы кабеля. В результате контакт греется, следовательно, теряется мощность. Кроме того, большой парк электрооборудования имеет в наличии элементы, создающие дребезжание и вибрацию, отрицательно действующие на стабильное усилие контактирования между жилой кабеля, необходимо провести еще одну технологиче 5 10 15 20 25 30 35 40 45 50 55 скую операцию - законтрить прижимной болт гайкой. Целью изобретения является улучшение технологичности, повышения надежности и удобства в эксплуатации. Указанная Цель достигается тем, что колодка выполнена в виде П-образного основания, на стойках которого выполнены пазы, в которых расположены выступы контактной шайбы, при этом гайка и упругая шайба расположены под полкой основания, а стойки основания контактируют с корпусом. Кроме того, пазы выполнены в разных частях стоек, а контактные шайбы имеют формы Z, Н или Ф-образных пластин. На фиг. 1 показан проходной изолятор, вид спереди, разрез; на фиг. 2 - детали зажима на фиг. 1, первый вариант; на фиг. 3 - то же, второй вариант; на фиг. 4 - то же, третий вариант. Взрывонепроницаемый проходной изолятор (фиг. 1} содержит корпус 1 из электроизоляционного материала с токоведущим штырем 2. На штыре закреплен контактный зажим, колодка 3 которого выполнена в виде П-образного основания. Через безрезьбовое отверстие верхней горизонтальной плоскости П-образного основания, введен болт4, на котором расположены пружинная шайба 5 и гайка 6. К болту со стороны резьбового торца шарнирно прикреплена контактная шайба 7. Конструктивно колобка 3 выполнена Побразной формы с учетом ограничения верхней частью основания перемещения гайки 6 вдоль вертикальной оси болта. На стойках основания выполнены пазы 8, грани которых взаимодействуют с гранями выступов 9 контактной шайбы. Выполнение пазов на основании и выступов на контактной шайбе придает устойчивое горизонтальное положение закрепленной шарнирно на болте шайбе 7 при вертикальном ее перемещении. Перемещение контактной шайбы в пазах ограничивается верхними и нижними гранями 10. Наличие выступов 9 также исключает сплошной зазор между стойками основания и шайбой и предотвращает расползание многопроволочной жилы 11 в указанные зазоры, позволяет использовать полное сечение жилы кабеля. Сечение жилы кабеля, которое может быть защемлено между контактной шайбой и токоведущим штырем, определяется свободным ходом контактной шайбы вдоль вертикальной оси болта. Для перемещения контактной шайбы до момента прикосновения ее к жиле кабеля требуется небольшое усилие ввинчивания 1705885 болта 4 в гайку 6. При дальнейшем вращении болта контактная шайба увеличивает усилие нажатия жилы кабеля к токоведущему штырю, увеличивается усилие взаимодействия между болтом и гайкой, гайка 5 начинает перемещаться вверх на величину деформации пружинной шайбы. Гайка, взаимодействуя своими гранями с гранями верхней части основания, плотно прижимаясь к ней, производит самоконтрящее действие 10 болта, а усилие, возникшее от деформации пружинной шайбы и передающееся по болту на контактирующие элементы, остается стабильным. Для предохранения жилы кабеля от вы- 15 дергивания из зажима конец резьбового болта выполнен конусным. Пазы могут быть выполнены с противоположных сторон стоек основания (фиг. 2), а контактная шайба в данном варианте име- 20 ет вид Z-образной пластины. Выполнение пазов с противоположных сторон стоек основания и контактной шайбы Z-образной формы придает более устойчивое положение стойкам, так как при вращательном мо- 25 менте, приложенном к головке болта, взаимодействие граней выступов контактной шайбы с гранями пазов препятствует разжатию стоек основания в зоне контактирования токоведущих элементов. 30 В варианте выполнения основания зажима с пазами с обеих сторон каждой стойки (фиг. 3) контактная шайба имеет вид Н-образной пластины, Контактная шайба может иметь вид Ф- 35 образной пластины при выполнении пазов в средней части стоек (фиг. 4). В предложенной конструкции взрывонепроницаемого проходного изолятора 40 резко снижает ее трудоемкость изготовления, а сзмоконтровка болта и постоянство контактного нажатия повышает его надежность в работе. Выполнение контактных шайб данной формы позволило использовать полное сечение жилы кабеля в контактировании с токоведущим штырем. Формула изобретения 1. Проходной изолятор для взрывозащищенного электрооборудования, содержащий корпус из изоляционного материала, проходящей через него токоведущии штырь и закрепленный на штыре зажим, состоящий из колодки с болтом, на котором находятся контактная шэйба, гайка и упругая шайба, о т л и ч а ю щи йся тем, что, с целью улучшения технологичности, повышения надежности и удобства в эксплуатации, колодка выполнена в виде П-образного основания, на стойках которого выполнены пазы, в которых расположены выступы контактной шайбы, при этом гайка и упругая шайба расположены под полкой основания, а стойки основания контактируют с корпусом. 2. Изолятор поп. 1 , о т л и ч а ю щ и й с я тем, что пазы выполнены с противоположных сторон стоек, а контактная шайба имеет Z-образную форму. 3. Изолятор по п. 1 , о т л и ч а ю щ и й с я тем, что пазы выполнены с обеих сторон каждой стойки, а контактная шайба имеет форму Н-образной пластины. 4. Изолятор поп. 1 , о т л и ч а ю щ и й с я тем, что пазы выполнены в средней части стоек, а контактная шайба имеет форму Фобразной пластины. Фиг.1 1705885 фиг.д в фигЛ Редактор О.Спесивых Составитель А.Калашников Техред М.Моргентал Корректор С.Шевкун Заказ 197 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
