Машина для приготування компосту

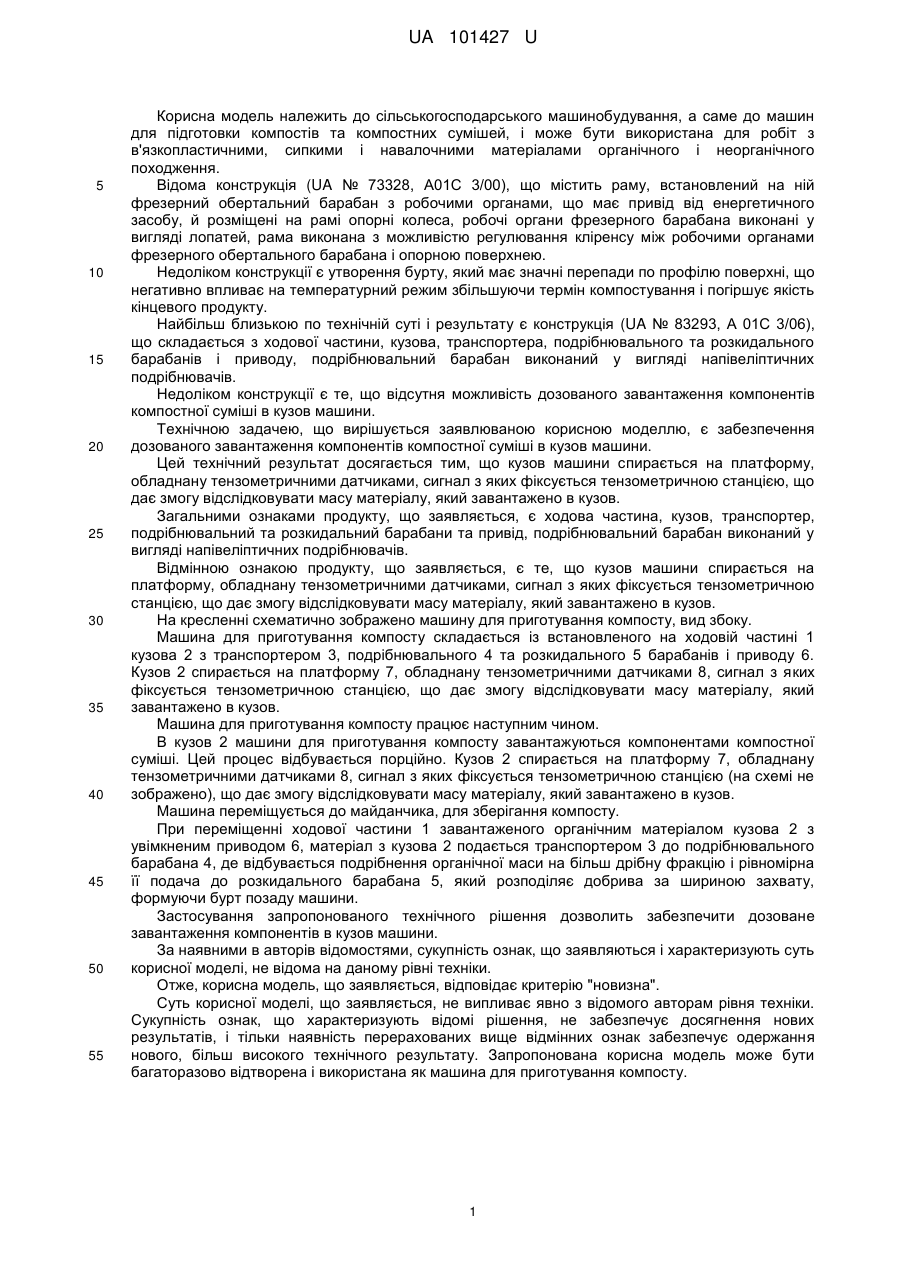

Реферат: Машина для приготування компосту містить ходову частину, кузов, транспортер, подрібнювальний та розкидальний барабани та привід, подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів. Кузов машини спирається на платформу, обладнану тензометричними датчиками, сигнал з яких фіксується тензометричною станцією, що дає змогу відслідковувати масу матеріалу, який завантажено в кузов. UA 101427 U (12) UA 101427 U UA 101427 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. Недоліком конструкції є утворення бурту, який має значні перепади по профілю поверхні, що негативно впливає на температурний режим збільшуючи термін компостування і погіршує якість кінцевого продукту. Найбільш близькою по технічній суті і результату є конструкція (UA № 83293, А 01С 3/06), що складається з ходової частини, кузова, транспортера, подрібнювального та розкидального барабанів і приводу, подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів. Недоліком конструкції є те, що відсутня можливість дозованого завантаження компонентів компостної суміші в кузов машини. Технічною задачею, що вирішується заявлюваною корисною моделлю, є забезпечення дозованого завантаження компонентів компостної суміші в кузов машини. Цей технічний результат досягається тим, що кузов машини спирається на платформу, обладнану тензометричними датчиками, сигнал з яких фіксується тензометричною станцією, що дає змогу відслідковувати масу матеріалу, який завантажено в кузов. Загальними ознаками продукту, що заявляється, є ходова частина, кузов, транспортер, подрібнювальний та розкидальний барабани та привід, подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів. Відмінною ознакою продукту, що заявляється, є те, що кузов машини спирається на платформу, обладнану тензометричними датчиками, сигнал з яких фіксується тензометричною станцією, що дає змогу відслідковувати масу матеріалу, який завантажено в кузов. На кресленні схематично зображено машину для приготування компосту, вид збоку. Машина для приготування компосту складається із встановленого на ходовій частині 1 кузова 2 з транспортером 3, подрібнювального 4 та розкидального 5 барабанів і приводу 6. Кузов 2 спирається на платформу 7, обладнану тензометричними датчиками 8, сигнал з яких фіксується тензометричною станцією, що дає змогу відслідковувати масу матеріалу, який завантажено в кузов. Машина для приготування компосту працює наступним чином. В кузов 2 машини для приготування компосту завантажуються компонентами компостної суміші. Цей процес відбувається порційно. Кузов 2 спирається на платформу 7, обладнану тензометричними датчиками 8, сигнал з яких фіксується тензометричною станцією (на схемі не зображено), що дає змогу відслідковувати масу матеріалу, який завантажено в кузов. Машина переміщується до майданчика, для зберігання компосту. При переміщенні ходової частини 1 завантаженого органічним матеріалом кузова 2 з увімкненим приводом 6, матеріал з кузова 2 подається транспортером 3 до подрібнювального барабана 4, де відбувається подрібнення органічної маси на більш дрібну фракцію і рівномірна її подача до розкидального барабана 5, який розподіляє добрива за шириною захвату, формуючи бурт позаду машини. Застосування запропонованого технічного рішення дозволить забезпечити дозоване завантаження компонентів в кузов машини. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів, і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як машина для приготування компосту. 1 UA 101427 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Машина для приготування компосту, що містить ходову частину, кузов, транспортер, подрібнювальний та розкидальний барабани та привід, подрібнювальний барабан виконаний у вигляді напівеліптичних подрібнювачів, яка відрізняється тим, що кузов машини спирається на платформу, обладнану тензометричними датчиками, сигнал з яких фіксується тензометричною станцією, що дає змогу відслідковувати масу матеріалу, який завантажено в кузов. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
