Електричний з’єднувач

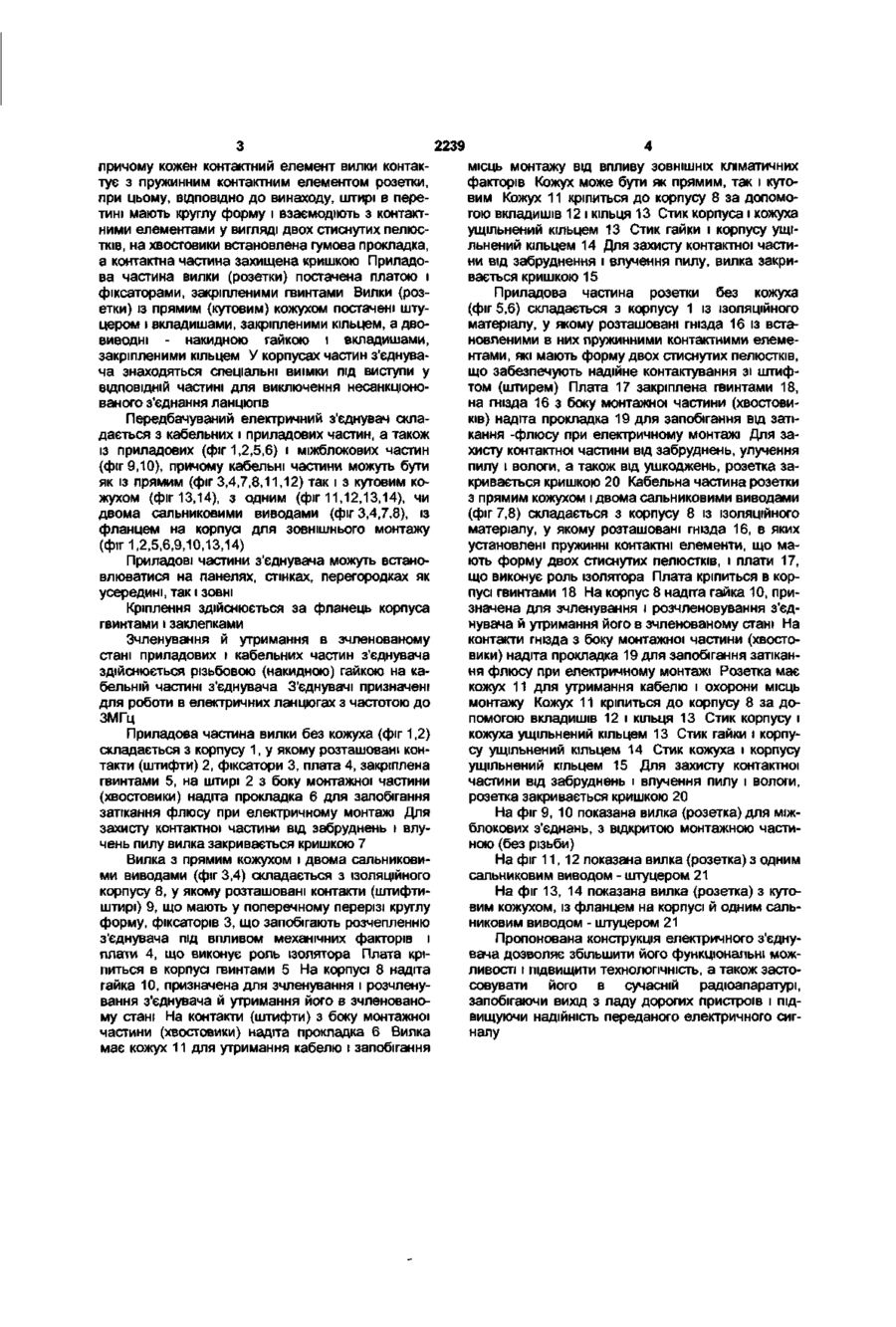

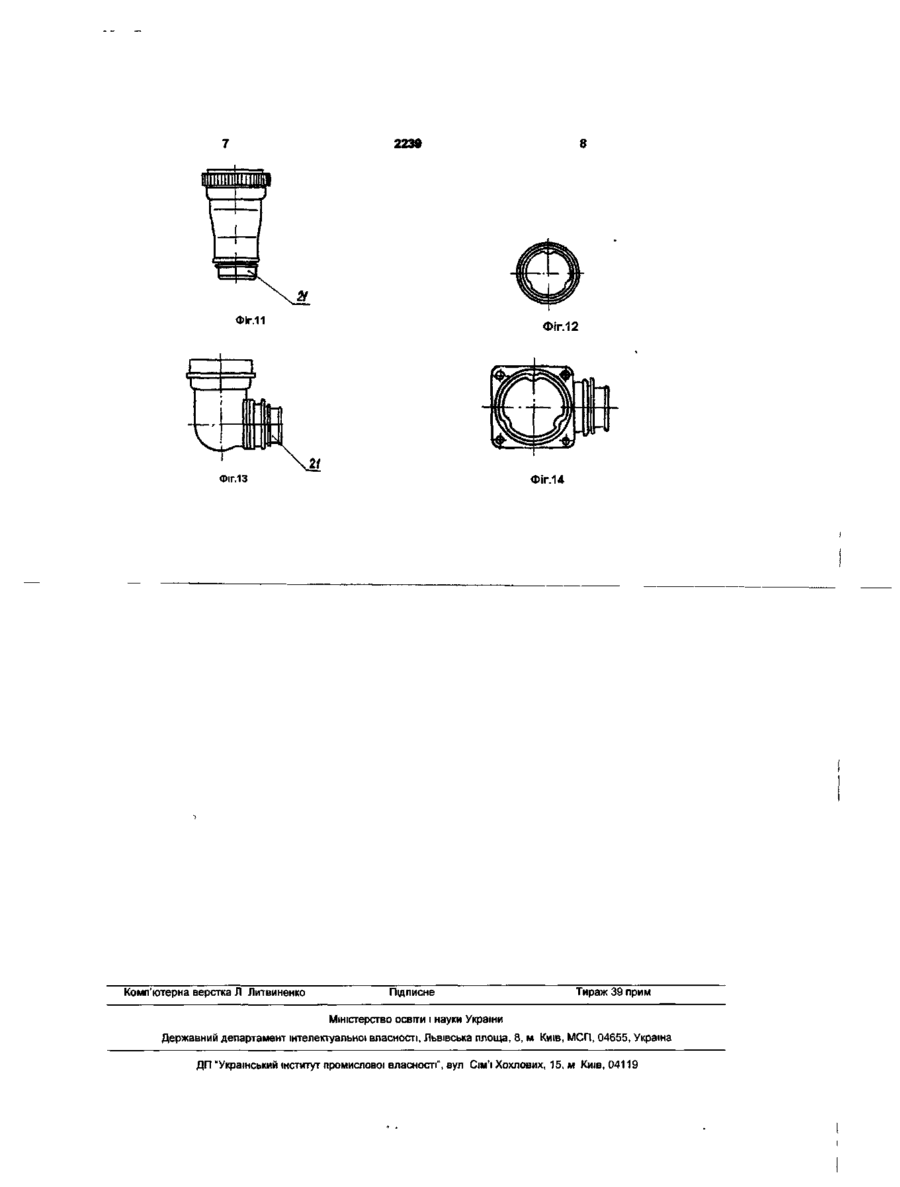

1 Електричний з'єднувач, що складається з вилки, яка містить корпус з ізоляційного матеріалу, у гніздах якого встановлені штирові контактні елементи (штифти - штирі), і розетки, яка містить корпус з ІЗОЛЯЦІЙНОГО матеріалу, у гніздах якого встановлені пружинні контактні елементи, при цьому кожен контактний елемент вилки контактує з пружинним контактним елементом розетки, який відрізняється тим, що штирі в перетині мають круглу форму і взаємодіють з контактними елементами у вигляді двох стиснутих пелюстків, на хвостовики (контакти з боку монтажної частини) встановлена гумова прокладка, а контактна частина захищена кришкою 2 Електричний з'єднувач за п 1, який відрізняється тим, що приладова частина вилки оснащена платою і фіксаторами, закріпленими гвинтами, а плата розетки - гвинтами 3 Електричний з'єднувач за п 1, який відрізняється тим, що вилки (розетки) з прямим і кутовим кожухом (ОДНОВИВІДНІ) оснащені штуцером і вкладишами, закріпленими кільцем, а двовивщні - накидною гайкою і вкладишами, закріпленими кільцем 4 Електричний з'єднувач за п 1, який відрізняється тим, що в корпусах частин з'єднувача знаходяться спеціальні виїмки під виступи у ВІДПОВІДНІЙ частині для виключення несанкціонованого з'єднання електричних ланцюгів Корисна модель відноситься до з'єднувачів і може бути використана для механічного з'єднання і роз'єднання електричних ланцюгів у різних видах PEA Найбільш близьким до передбачуваного є електричний з'єднувач, а с СРСР №1 185 455, H01R13/02, реферативний журнал "Винаходу країн світу" №1, 1986р , crop 11 З'єднувач складається з вилки і розетки, що мають корпуси з ІЗОЛЯЦІЙНОГО матеріалу, причому в гніздах розетки встановлені пружинні контактні елементи таким чином, що кожен штировий контактний елемент (штир) вилки однією своєю частиною контактує з пружинним контактним елементом Штир вилки має в поперечному перерізі прямокутну форму і на частині його довжини виконаний скіс, при цьому носова частина штиря виконана із симетричними уступами в площинах, перпендикулярних скосу Пружинний контактний елемент розетки виконаний із двох паралельно розташованих пелюстків, з'єднаних між собою Пподібною перемичкою, один пелюсток якої спрямований убік, протилежний зчленуванню, а іншої спрямований убік зчленування і відігнутий від шти ря на кут більш 90°, при цьому штир контактує з хвилеподібним вигином пелюстка з пазом, своєю плоскою частиною з боку, протилежному скосу, контактує з хвилеподібною частиною іншого пелюстка, а стінки паза контактують з кінцем, виконаним із симетричними уступами До недоліків прототипу відноситься те, що контактування відбувається на невеликій частині контактних деталей у вигляді вигину пелюстка, що знижує надійність роботи контактної пари, а також складність виконання пружинного контактного елементу розетки, що складається з двох паралельно розташованих пелюстків, з'єднаних між собою П-подібною перемичкою В основу даної корисної моделі поставлене завдання розширення функціональних можливостей електричного з'єднувача і підвищення його технологічності Поставлене завдання досягається в пристрої, що має вилку, яка вміщує корпус із ІЗОЛЯЦІЙНОГО матеріалу, у гніздах якого встановлені штирові контактні елементи (штифти-штирі), і розетки, яка вміщує корпус із ІЗОЛЯЦІЙНОГО матеріалу, у гніздах якого встановлені пружинні контактні елементи, со CM сч 2239 причому кожен контактний елемент вилки контактує з пружинним контактним елементом розетки, при цьому, ВІДПОВІДНО до винаходу, штирі в перетині мають круглу форму і взаємодіють з контактними елементами у вигляді двох стиснутих пелюстків, на хвостовики встановлена гумова прокладка, а контактна частина захищена кришкою Приладова частина вилки (розетки) постачена платою і фіксаторами, закріпленими гвинтами Вилки (розетки) із прямим (кутовим) кожухом постачені штуцером і вкладишами, закріпленими кільцем, а двовиводні - накидною гайкою і вкладишами, закріпленими кільцем У корпусах частин з'єднувача знаходяться спеціальні виїмки під виступи у ВІДПОВІДНІЙ частині для виключення несанкціонованого з'єднання ланцюгів Передбачуваний електричний з'єднувач складається з кабельних і приладових частин, а також із приладових (фіг 1,2,5,6) і міжблокових частин (фіг 9,10), причому кабельні частини можуть бути як із прямим (фіг 3,4,7,8,11,12) так і з кутовим кожухом (фіг 13,14), з одним (фіг 11,12,13,14), чи двома сальниковими виводами (фіг 3,4,7,8), із фланцем на корпусі для зовнішнього монтажу (фіг 1,2,5,6,9,10,13,14) Приладові частини з'єднувача можуть встановлюватися на панелях, стінках, перегородках як усередині, так і зовні Кріплення здійснюється за фланець корпуса гвинтами і заклепками Зчленування й утримання в зчленованому стані приладових і кабельних частин з'єднувача здійснюється різьбовою (накидною) гайкою на кабельній частині з'єднувача З'єднувачі призначені для роботи в електричних ланцюгах з частотою до 3МГц Приладова частина вилки без кожуха (фіг 1,2) складається з корпусу 1, у якому розташовані контакти (штифти) 2, фіксатори 3, плата 4, закріплена гвинтами 5, на штирі 2 з боку монтажної частини (хвостовики) надіта прокладка 6 для запобігання затікання флюсу при електричному монтажі Для захисту контактної частини від забруднень і влучень пилу вилка закривається кришкою 7 Вилка з прямим кожухом і двома сальниковими виводами (фіг 3,4) складається з ІЗОЛЯЦІЙНОГО корпусу 8, у якому розташовані контакти (штифтиштирі) 9, що мають у поперечному перерізі круглу форму, фіксаторів 3, що запобігають розчепленню з'єднувача під впливом механічних факторів і плати 4, що виконує роль ізолятора Плата кріпиться в корпусі гвинтами 5 На корпусі 8 надіта гайка 10, призначена для зчленування і розчленування з'єднувача й утримання його в зчленованому стані На контакти (штифти) з боку монтажної частини (хвостовики) надіта прокладка 6 Вилка має кожух 11 для утримання кабелю і запобігання місць монтажу від впливу ЗОВНІШНІХ кліматичних факторів Кожух може бути як прямим, так і кутовим Кожух 11 кріпиться до корпусу 8 за допомогою вкладишів 12 і кільця 13 Стик корпуса і кожуха ущільнений кільцем 13 Стик гайки і корпусу ущільнений кільцем 14 Для захисту контактної частини від забруднення і влучення пилу, вилка закривається кришкою 15 Приладова частина розетки без кожуха (фіг 5,6) складається з корпусу 1 із ІЗОЛЯЦІЙНОГО матеріалу, у якому розташовані гнізда 16 із встановленими в них пружинними контактними елементами, які мають форму двох стиснутих пелюстків, що забезпечують надійне контактування зі штифтом (штирем) Плата 17 закріплена гвинтами 18, на гнізда 16 з боку монтажної частини (хвостовиків) надіта прокладка 19 для запобігання від затікання -флюсу при електричному монтажі Для захисту контактної частини від забруднень, улучення пилу і вологи, а також від ушкоджень, розетка закривається кришкою 20 Кабельна частина розетки з прямим кожухом і двома сальниковими виводами (фіг 7,8) складається з корпусу 8 із ІЗОЛЯЦІЙНОГО матеріалу, у якому розташовані гнізда 16, в яких установлені пружинні контактні елементи, що мають форму двох стиснутих пелюстків, і плати 17, що виконує роль ізолятора Плата кріпиться в корпусі гвинтами 18 На корпус 8 надіта гайка 10, призначена для зчленування і розчленовування з'єднувача й утримання його в зчленованому стані На контакти гнізда з боку монтажної частини (хвостовики) надіта прокладка 19 для запобігання затікання флюсу при електричному монтажі Розетка має кожух 11 для утримання кабелю і охорони місць монтажу Кожух 11 кріпиться до корпусу 8 за допомогою вкладишів 12 і кільця 13 Стик корпусу і кожуха ущільнений кільцем 13 Стик гайки і корпусу ущільнений кільцем 14 Стик кожуха і корпусу ущільнений кільцем 15 Для захисту контактної частини від забруднень і влучення пилу і вологи, розетка закривається кришкою 20 На фіг 9, 10 показана вилка (розетка) для міжблокових з'єднань, з відкритою монтажною частиною (без різьби) На фіг 11,12 показана вилка (розетка) з одним сальниковим виводом - штуцером 21 На фіг 13, 14 показана вилка (розетка) з кутовим кожухом, із фланцем на корпусі й одним сальниковим виводом - штуцером 21 Пропонована конструкція електричного з'єднувача дозволяє збільшити його функціональні можливості і підвищити технологічність, а також застосовувати його в сучасній радіоапаратурі, запобігаючи вихід з ладу дорогих пристроїв і підвищуючи надійність переданого електричного сигналу О МІФ 1 IN n п 8-ІІФ 9Лф длф МІФ eszz 2239 Фіг.11 Фіг.12 Фіг.14 Фіг.13 Комп'ютерна верстка Л Литвиненко Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
