Електричний з’єднувач

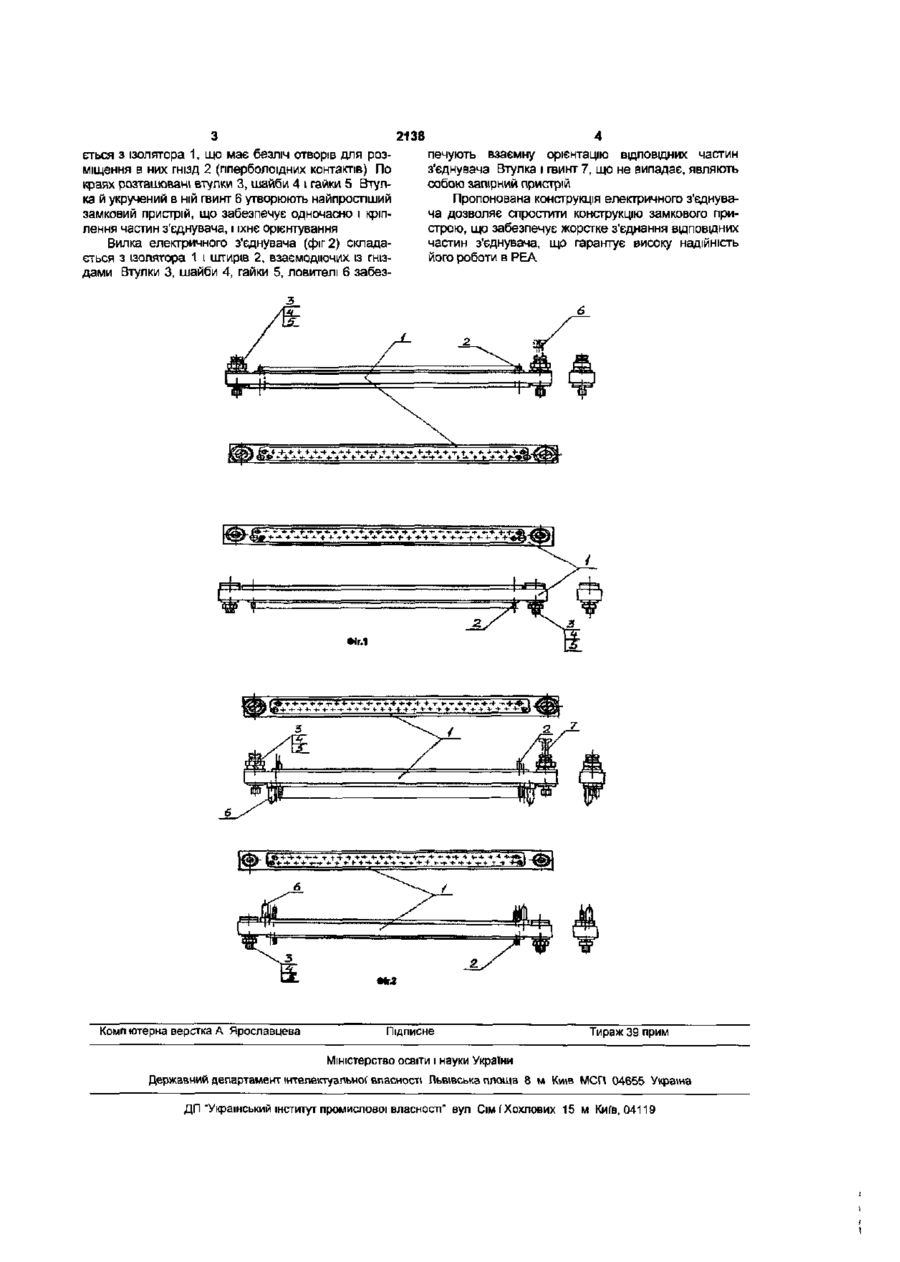

Електричний з'єднувач, що містить дві частини вилку і розетку, і у вилковій частині має штирі і уловлювачі у вигляді циліндрів з конусною західною частиною, а в розетковій - ВІДПОВІДНІ гнізда і замковий пристрій, який відрізняється тим, що замковий пристрій установлений по краях ізолятора і обладнаний втулкою і гвинтом, що не випадає, а хвостовики контактів мають виводи гцд об'ємний монтаж і розміщені принаймні в два ряди. Корисна модель відноситься до з'єднувачів і може бути використана для механічного з'єднання і роз'єднання електричних ланцюгів у різних видах PEA По технічній суті і функціональному призначенню найбільш близьким до передбачуваного є електричний з'єднувач, а с СРСР №815806, H01R13/62, офіційний бюлетень «Відкриття, винаходи, промислові зразки, товарні знаки» №11,1981 р ,стор218 Електричний з'єднувач складається з двох частин-вилки і розетки, причому на його вилочній частині розташовані штирі-ловителі, виконані у вигляді циліндрів з конусною заходною частиною, а на розеточній-відПОВІДНІ гнізда і замковий пристрій, виконаний у вигляді підпружиненого штока з виточенням, запірної кульки, взаємодіючої з виточенням штока та елементи фіксації Для зменшення габаритів з'єднувача і підвищення його надійності, циліндр виконаний порожнім із двома отворами в СТІНЦІ, В одному з яких розташована загірна кулька, шток виконаний з кільцевим пазом і встановлений усередині циліндра, елементи фіксації виконані у виді підпружиненого двоплечого важеля, встановленого з можливістю повороту у вільному отворі циліндра, одне плече якого контактує з кільцевим пазом штока, а на внутрішній поверхні гнізда виконаний кільцевий паз До недоліків прототипу відноситься те, що замковий пристрій виконаний у вигляді підпружиненого штока з виточенням, вміщуючий кульку, взаємодіючу з цим виточенням, являє собою складний механізм, що вимагає високої точності виготовлення елементів У випадку прикладання невеликих зусиль в напрямку осі зчленування може відбуватися розчлено вування з'єднувача, що вкрай небажано В основу винаходу поставлене завдання удосконалення замкового механізму і всього з'єднувача в цілому, у якому за рахунок зміни конструкції підвищується його надійність і технолопчність виготовлення Поставлене завдання досягається у пристрої, що має дві частини-вилку і розетку, при цьому у вилочній частині розташовані штирі і ловителі у вигляді циліндрів з конусною західною частиною, а в розетоЧНІЙ-ВІДПОВІДНІ гнізда і замковий пристрій, що, ВІДПОВІДНО до винаходу, встановлений по краях ізолятора і містить втулку і гвинт, що не випадає, а хвостовики контактів мають виводи під об'ємний монтаж Пропонований електричний з'єднувач для об'ємного монтажу з гіперболоїдними контактами призначений для з'єднання електричних ланцюгів постійного, перемінного (частотою до 3МГц) і імпульсного струмів електро-1 радіотехнічної апаратури Електричний з'єднувач розрахований на приєднання проводів до хвостовиків контактів пайкою До кожного хвостовика контакту можна припаяти два багатожильних проводи Кожен тип даного з'єднувача складається з ізолятора одного типорозміру з двома паралельними рядами контактів (допускається 1 чи 3), при цьому їхня КІЛЬКІСТЬ залежить від необхідної ЩІЛЬНОСТІ з'єднання Ізолятори постачені втулками і ловителями Ловителі призначені для орієнтації двох частин з'єднувача (вилки і розетки) при зчленуванні і забезпеченні їхнього однозначного орієнтування Втулка і гвинт, що не випадає, призначені для забезпечення фіксації з'єднувачів у зчленованому стані Розетка електричного з'єднувача (фіг 1) склада со CM 2138 ється з ізолятора 1, що має безліч отворів для розміщення в них гнізд 2 (гіперболоїдних контактів) По краях розташовані втулки 3, шайби 4 і гайки 5 Втулка й укручений в ній гвинт 6 утворюють найпростіший замковий пристрій, що забезпечує одночасно і кріплення частин з'єднувача, і їхнє орієнтування Вилка електричного з'єднувача (фіг 2) складається з ізолятора 1 і штирів 2, взаємодіючих із гніздами Втулки 3, шайби 4, гайки 5, ловителі 6 забез печують взаємну орієнтацію ВІДПОВІДНИХ частин з'єднувача Втулка і гвинт 7, що не випадає, являють собою запірний пристрій Пропонована конструкція електричного з'єднувача дозволяє спростити конструкцію замкового пристрою, що забезпечує жорстке з'єднання ВІДПОВІДНИХ частин з'єднувача, що гарантує високу надійність його роботи в PEA •Іг.1 ЛкЛ Комп ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освіти і науки України Державний департаментінтелектуальної власності Львівська площа 8 м КИЇВ МСП 04655 Україна ДП "Український інститут промислової власності" вуп Сім (Хохлових 15 м Київ, 04119
