Електричний штепсельний з’єднувач

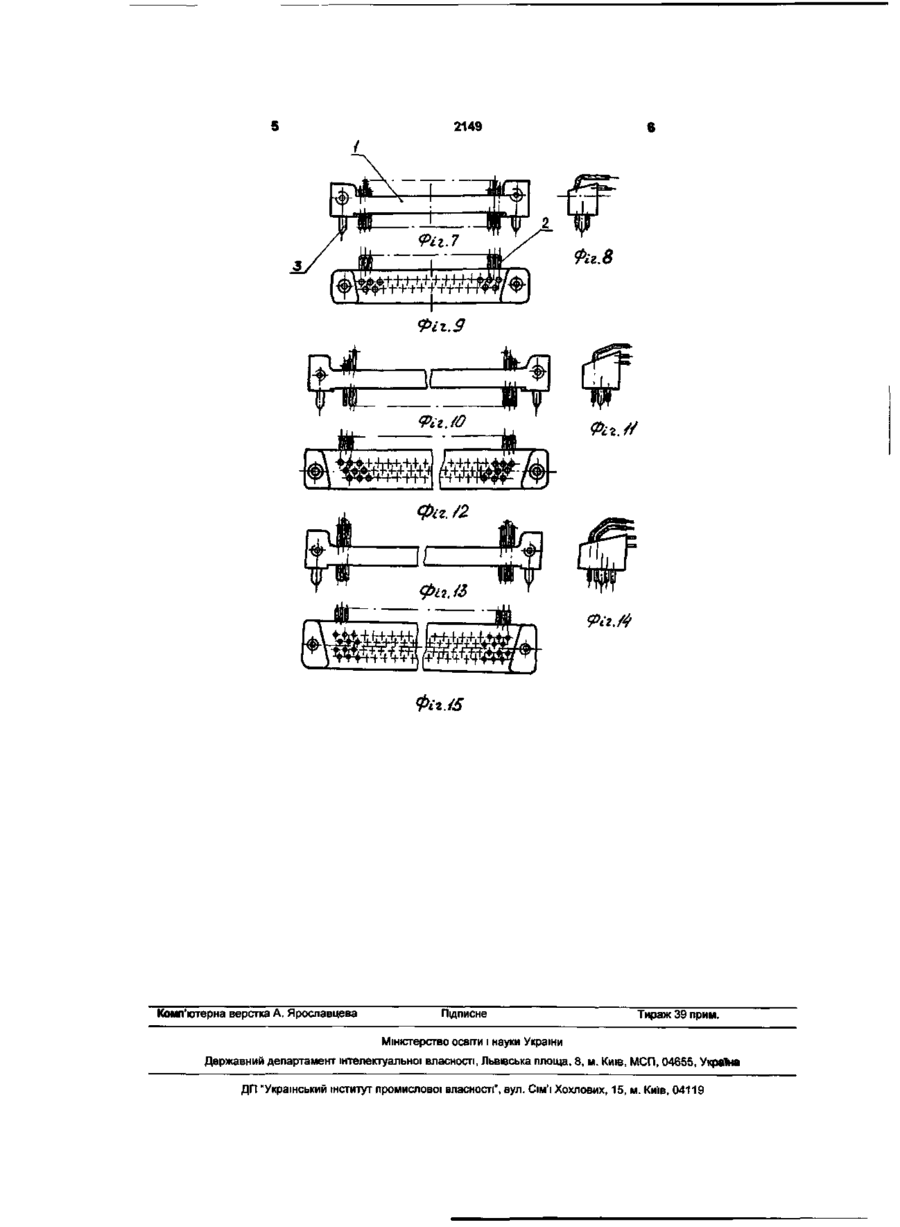

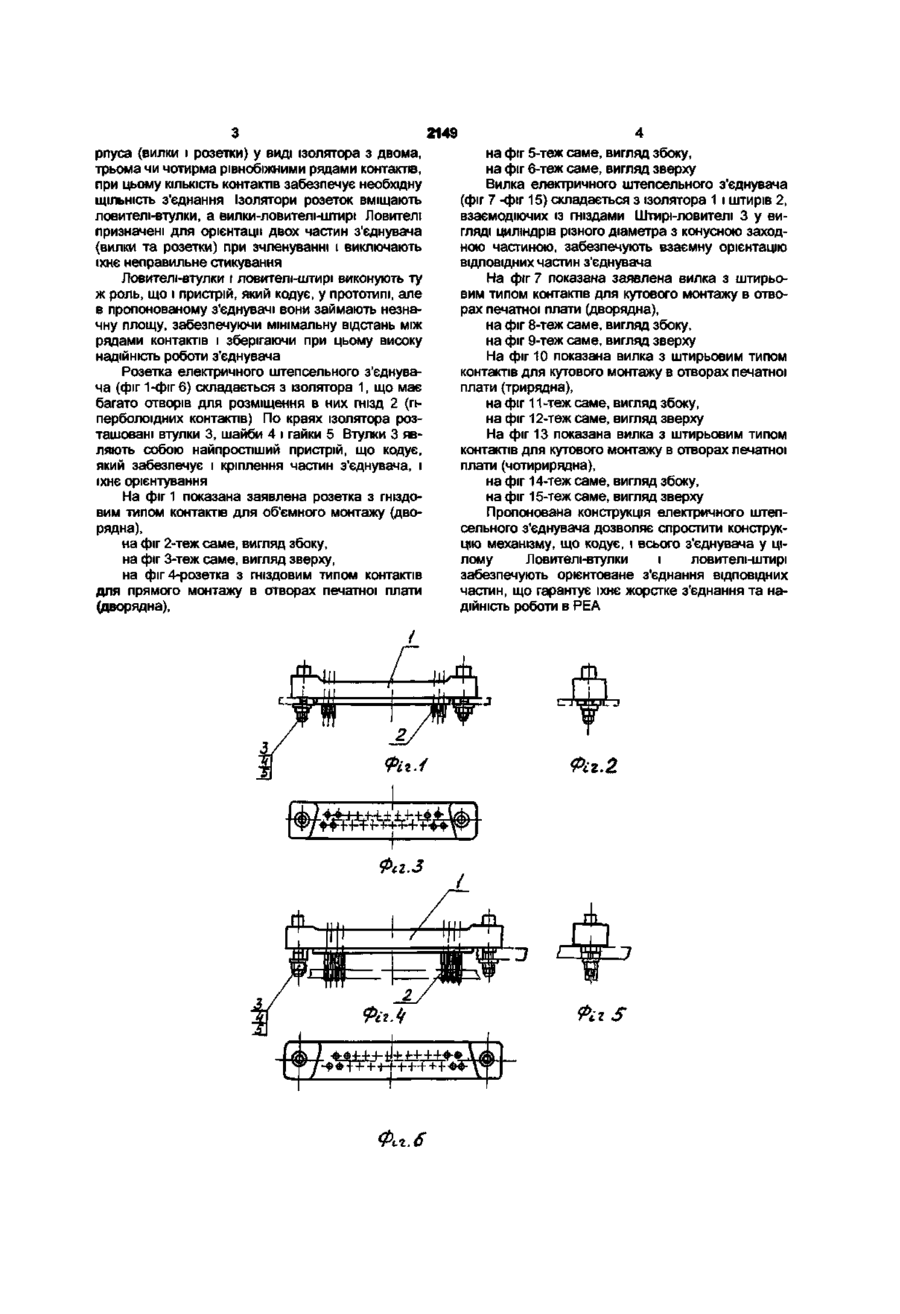

1 Електричний штепсельний з'єднувач, що складається з двох половинок корпуса (вилки і розетки) та кодувального пристрою, який виключає неправильне стикування обох половинок, який відрізняється тим, що у вилочній частині розташовані уловлювачі-штирі у вигляді циліндрів різно го діаметра з конусною західною частиною і штирі (контакти), а в розеточній - ВІДПОВІДНІ уловлювачівтулки, розташовані по краях ізолятора, і гнізда (гіперболоїдні контакти) 2 Електричний штепсельний з'єднувач за п 1, який відрізняється тим, що уловлювачі-штирі і уловлювач і-втулки розташовані по краях ізолятора, що дозволяє забезпечити мінімальну відстань між рядами контактів 3 Електричний штепсельний з'єднувач за п 1, який відрізняється тим, що хвостовики контактів мають виводи під об'ємний і друкований монтаж та розташовуються, як мінімум, у два ряди Корисна модель відноситься до з'єднувачів і може бути використана для механічного з'єднання і роз'єднання вручну електричних ланцюгів у різних видах радіоелектронної апаратури (PEA) По технічній суті і функціональному призначенню найбільш близьким до передбачуваного є електричне штепсельне рознімання, заявка ФРН №2708291, H01R13/64, офіційний бюлетень «Винаходи в СРСР і за рубежем» №16, 1980, с 28 Електричне штепсельне рознімання (з'єднувач) виконане з попарно взаємодіючими контактними органами (контактні пружини, контактні штифти, або контактні ножі), укріпленими в кожній половинці корпуса із синтетичного матеріалу штирового рознімання в два рівнобіжних ряди У корпусі передбачений пристрій, що кодує, та виключає неправильне стикування обох половинок Для цієї мети в обох половинках корпуса між двома сусідніми рядами контактних органів зроблені однакові отвори, у які вставляють виступаючі з корпуса в звуженій області штепселі, що кодують, причому, отвори стосовно половини проміжку по прямій між сусідніми рядами контактних органів зміщені з однієї та іншої сторони До недоліків прототипу відноситься те, що пристрій, що кодує, займає велику «корисну» площу з'єднувача, що значно збільшує його габарити, а це недоцільно в пристроях подібного типу В основу винаходу поставлене завдання удо сконалення з'єднувача, у якому за рахунок зміни конструкції підвищується його надійність і технологічність виготовлення Поставлена задача досягається в пристрої, що має корпус, який складається з двох половиноквилки і розетки, і пристрій, що кодує, який виключає неправильне стикування обох половинок, при цьому в його вилочній частині розташовані ловителі-штирі у вигляді циліндрів різного діаметру з конусною заходною частиною і штирі (контакти), а в розеточній-відповідні ловителі-втулки, розташовані по краях ізолятора, і гнізда (гіперболоїдні контакти), причому ловителі-штирі і ловителі-втулки займають незначну площу, забезпечуючи мінімальну відстань між рядами контактів, а хвостовики контактів мають висновки під об'ємний і печатний монтаж і розташовуються, як мінімум, у два ряди Пропонований електричний штепсельний з'єднувач прямокутного малогабаритного типу (фіг 1фіг 15) призначений для з'єднання печатних плат з об'ємним монтажем і печатними платами між собою для роботи в низькочастотних електричних ланцюгах постійного, перемінного й імпульсного струмів Електричний штепсельний з'єднувач розрахований на приєднання проводів до хвостовиків контактів пайкою До кожного хвостовика контактів можна припаяти два багатожильних проводи Кожен тип даного з'єднувача складається з ко о> 2149 рпуса (вилки і розетки) у виді ізолятора з двома, трьома чи чотирма рівнобіжними рядами контактів, при цьому КІЛЬКІСТЬ контактів забезпечує необхідну ЩІЛЬНІСТЬ з'єднання Ізолятори розеток вміщають ловителі-втулки, а вилки-ловителі-штирі Ловителі призначені для орієнтації двох частин з'єднувача (вилки та розетки) при зчленуванні і виключають їхнє неправильне стикування Ловителі-втулки і ловителі-штирі виконують ту ж роль, що і пристрій, який кодує, у прототипі, але в пропонованому з'єднувачі вони займають незначну площу, забезпечуючи мінімальну відстань між рядами контактів і зберігаючи при цьому високу надійність роботи з'єднувача Розетка електричного штепсельного з'єднувача (фіг 1-фіг 6) складається з ізолятора 1, що має багато отворів для розміщення в них гнізд 2 (гіперболоїдних контактів) По краях ізолятора розташовані втулки 3, шайби 4 і гайки 5 Втулки 3 являють собою найпростіший пристрій, що кодує, який забезпечує і кріплення частин з'єднувача, і їхнє орієнтування На фіг 1 показана заявлена розетка з гніздовим типом контактів для об'ємного монтажу (дворядна), на фіг 2-теж саме, вигляд збоку, на фіг 3-теж саме, вигляд зверху, на фіг 4-розетка з гніздовим типом контактів для прямого монтажу в отворах печатної плати (дворядна), на фіг 5-теж саме, вигляд збоку, на фіг 6-теж саме, вигляд зверху Вилка електричного штепсельного з'єднувача (фіг 7 -фіг 15) складається з ізолятора 1 і штирів 2, взаємодіючих із гніздами Штирі-ловителі 3 у вигляді циліндрів різного діаметра з конусною заходною частиною, забезпечують взаємну орієнтацію ВІДПОВІДНИХ частин з'єднувача На фіг 7 показана заявлена вилка з штирьовим типом контактів для кутового монтажу в отворах печатної плати (дворядна), на фіг 8-теж саме, вигляд збоку, на фіг 9-теж саме, вигляд зверху На фіг 10 показана вилка з штирьовим типом контактів для кутового монтажу в отворах печатної плати (трирядна), на фіг 11-теж саме, вигляд збоку, на фіг 12-теж саме, вигляд зверху На фіг 13 показана вилка з штирьовим типом контактів для кутового монтажу в отворах печатної плати (чотирирядна), на фіг 14-теж саме, вигляд збоку, на фіг 15-теж саме, вигляд зверху Пропонована конструкція електричного штепсельного з'єднувача дозволяє спростити конструкцію механізму, що кодує, і всього з'єднувача у цілому Ловителі-втулки і ловителі-штирі забезпечують орієнтоване з'єднання ВІДПОВІДНИХ частин, що гарантує їхнє жорстке з'єднання та надійність роботи в PEA Фсг.2 Фсг.6 2149
