Спосіб доробки кар’єру

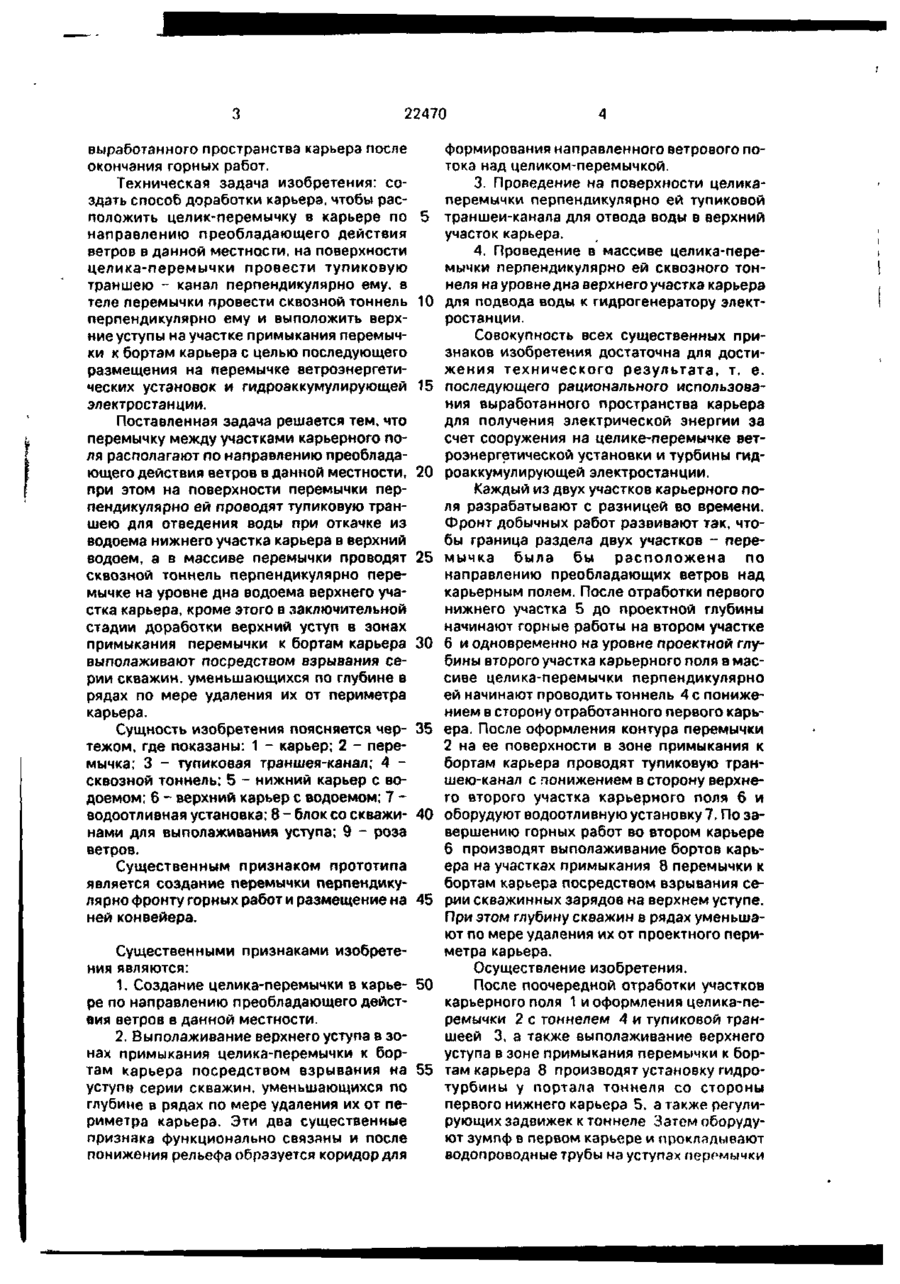

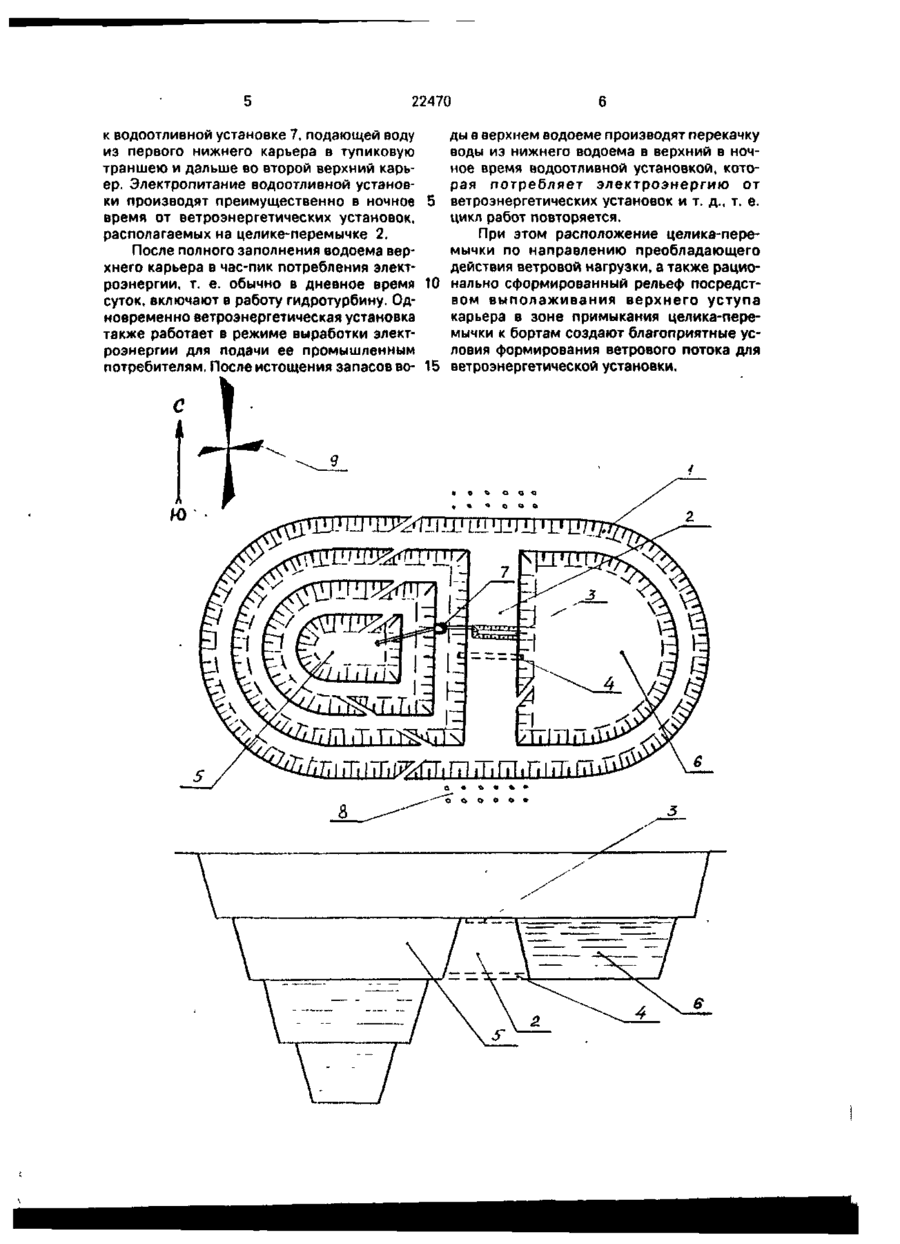

Способ доработки карьера, включающий разделение карьерного поля перемычкой на отдельные участки и выемку в них полезного ископаемого, о т л и ч а ю щ и й с я тем, что целик-перемычку между участками карьерного поля располагают по направлению преобладающего действия ветров в данной местности, при этом на поверхности перемычки перпендикулярно ей проводят тупиковую траншею для отведения воды при откачке из водоема нижнего участка карьера в верхний водоем, а в массиве целика-пере: мычки проводят сквозной тоннель перпендикулярно перемычке на уровне дна водоема верхнего участка карьера, кроме этого в заключительной стадии доработки верхний уступ в зонах примыкания перемычки к бортам карьера выполаживают посредством взрывания серии скважин, уменьшающихся по глубине в рядах по мере удаления их от периметра карьера. Изобретение относится к горному делу, а конкретно, к разработке месторождений полезных ископаемых открытым способом с последующим рациональным использованием выработанных пространства карьеров для нужд народного хозяйства. В практике открытой разработки месторождений полезных ископаемых известен способ разработки с оставлением постоянной породной перемычки между отдельными участками карьерного поля по простиранию залежи при поочередном их вводе в разработку с большим интервалом во времени [1]. Недостатком этого способа разработки является выбор заложения перемычки только по горногеологическим и технологическим факторам. Известен способ разработки с оставлением целика-перемычки, располагаемого перпендикулярно фронту работ и служащего для расположения на нем горно-транспортного оборудования [2]. Недостатком указанного способа разработки является выбор места расположения целика-перемычки без учета гидро-метеорологических условий местности, что не обеспечивает рациональное использование з 22470 выработанного пространства карьера после окончания горных работ. Техническая задача изобретения: создать способ доработки карьера, чтобы расположить целик-перемычку в карьере по направлению преобладающего действия ветров в данной местности, на поверхности целика-перемычки провести тупиковую траншею - канал перпендикулярно ему, в теле перемычки провести сквозной тоннель перпендикулярно ему и выположить верхние уступы на участке примыкания перемычки к бортам карьера с целью последующего размещения на перемычке ветроэнергетических установок и гидроаккумулирующей электростанции. Поставленная задача решается тем, что перемычку между участками карьерного поля располагают по направлению преобладающего действия ветров в данной местности, при этом на поверхности перемычки перпендикулярно ей проводят тупиковую траншею для отведения воды при откачке из водоема нижнего участка карьера в верхний водоем, а в массиве перемычки проводят сквозной тоннель перпендикулярно перемычке на уровне дна водоема верхнего участка карьера, кроме этого в заключительной стадии доработки верхний уступ в зонах примыкания перемычки к бортам карьера выполаживают посредством взрывания серии скважин, уменьшающихся по глубине в рядах по мере удаления их от периметра карьера. Сущность изобретения поясняется чертежом, где показаны: 1 - карьер; 2 - перемычка; 3 - тупиковая траншея-канал; 4 сквозной тоннель; 5 - нижний карьер с водоемом; б - верхний карьер с водоемом; 7 водоотливная установка; 8 - блок со скважинами для выполаживания уступа; 9 - роза ветров. Существенным признаком прототипа является создание перемычки перпендикулярно фронту горных работ и размещение на ней конвейера. 5 10 15 20 25 30 35 40 45 Существенными признаками изобретения являются: 1. Создание целика-перемычки в карье- 50 ре по направлению преобладающего действия ветров в данной местности. 2. Выполаживание верхнего уступа в зонах примыкания целика-перемычки к бортам карьера посредством взрывания на 55 уступе серии скважин, уменьшающихся по глубине в рядах по мере удаления их от периметра карьера. Эти два существенные признака функционально связаны и после понижения рельефа образуется коридор для формирования направленного ветрового потока над целиком-перемычкой. 3. Проведение на поверхности целикаперемычки перпендикулярно ей тупиковой траншеи-канала для отвода воды в верхний участок карьера. 4. Проведение в массиве целика-перемычки перпендикулярно ей сквозного тоннеля на уровне дна верхнего участка карьера для подвода воды к гидрогенератору электростанции. Совокупность всех существенных признаков изобретения достаточна для достижения технического результата, т. е. последующего рационального использования выработанного пространства карьера для получения электрической энергии за счет сооружения на целике-перемычке ветроэнергетической установки и турбины гидроаккумулирующей электростанции. Каждый из двух участков карьерного поля разрабатывают с разницей во времени. Фронт добычных работ развивают так, чтобы граница раздела двух участков - перемычка была бы расположена по направлению преобладающих ветров над карьерным полем. После отработки первого нижнего участка 5 до проектной глубины начинают горные работы на втором участке 6 и одновременно на уровне проектной глубины второго участка карьерного поля в массиве целика-перемычки перпендикулярно ей начинают проводить тоннель 4 с понижением в сторону отработанного первого карьера. После оформления контура перемычки 2 на ее поверхности в зоне примыкания к бортам карьера проводят тупиковую траншею-канал с понижением в сторону верхнего второго участка карьерного поля 6 и оборудуют водоотливную установку 7. По завершению горных работ во втором карьере 6 производят выполаживание бортов карьера на участках примыкания 8 перемычки к бортам карьера посредством взрывания серии скважинных зарядов на верхнем уступе. При этом глубину скважин в рядах уменьшают по мере удаления их от проектного периметра карьера. Осуществление изобретения. После поочередной отработки участков карьерного поля 1 и оформления целика-перемычки 2 с тоннелем 4 и тупиковой траншеей 3, а также выполаживание верхнего уступа в зоне примыкания перемычки к бортам карьера 8 производят установку гидротурбины у портала тоннеля со стороны первого нижнего карьера 5, а также регулирующих задвижек к тоннеле Затем оборудуют зумпф в первом карьере и прокладывают водопроводные трубы на уступах перемычки 22470 к водоотливной установке 7, подающей воду ды в верхнем водоеме производят перекачку из первого нижнего карьера в тупиковую воды из нижнего водоема в верхний в ночтраншею и дальше во второй верхний карьное время водоотливной установкой, котоер. Электропитание водоотливной установрая потребляет электроэнергию от ки производят преимущественно в ночное ветроэнергетических установок и т. д., т. е. время от ветроэнергетических установок, цикл работ повторяется. располагаемых на целике-перемычке 2. При этом расположение целика-переПосле полного заполнения водоема вермычки по направлению преобладающего хнего карьера в час-пик потребления электдействия ветровой нагрузки, а также рациороэнергии, т. е. обычно в дневное время 10 нально сформированный рельеф посредстсуток, включают в работу гидротурбину. Одвом выполаживания верхнего уступа новременно ветроэнергетическая установка карьера в зоне примыкания целика-перетакже работает в режиме выработки электмычки к бортам создают благоприятные усроэнергии для подачи ее промышленным ловия формирования ветрового потока для потребителям. После истощения запасов воветроэнергетической установки. 22470 Упорядник Замовлення 4489 Техред М.Келемеш Коректор М.Керецман Тираж ' . Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
