Розпушувач

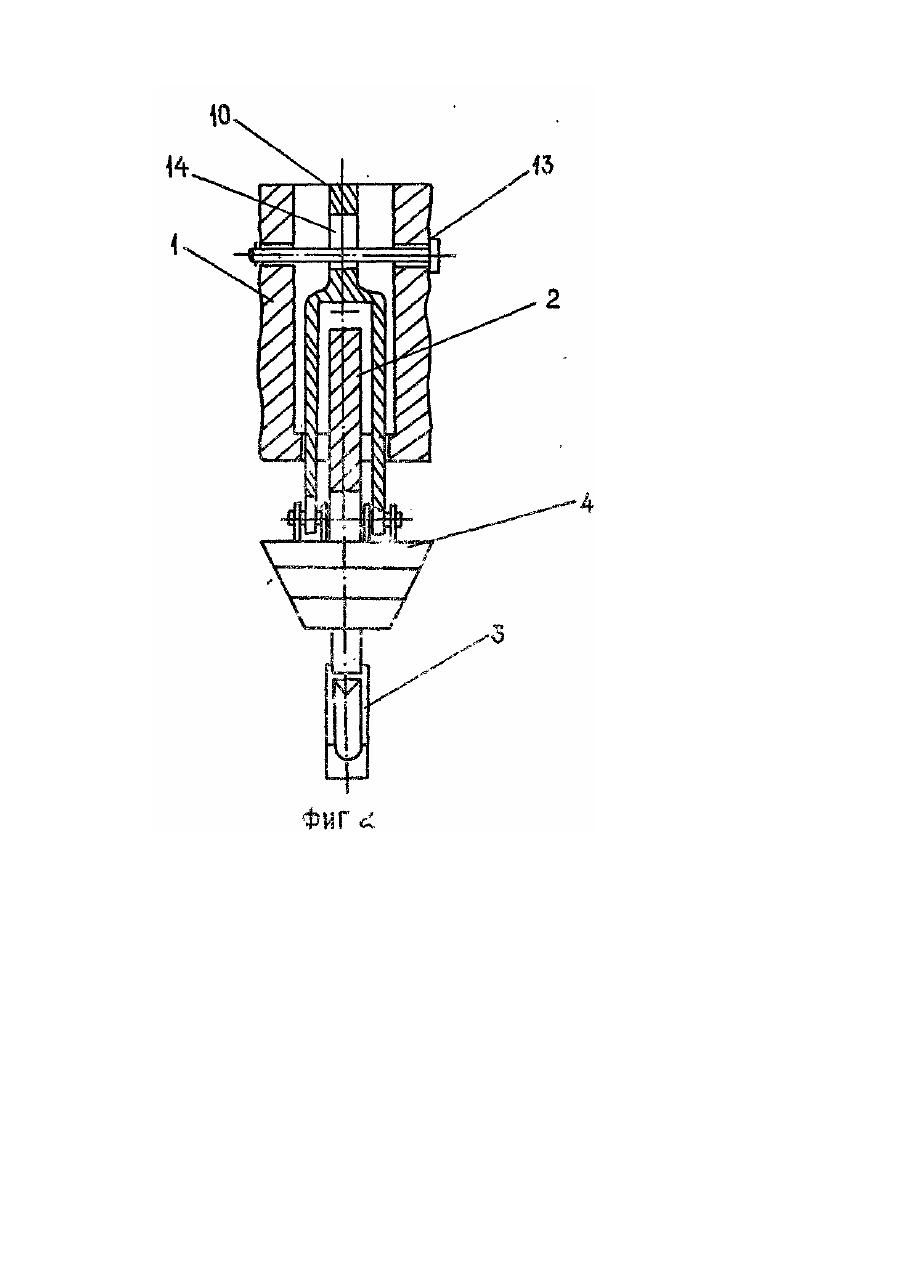

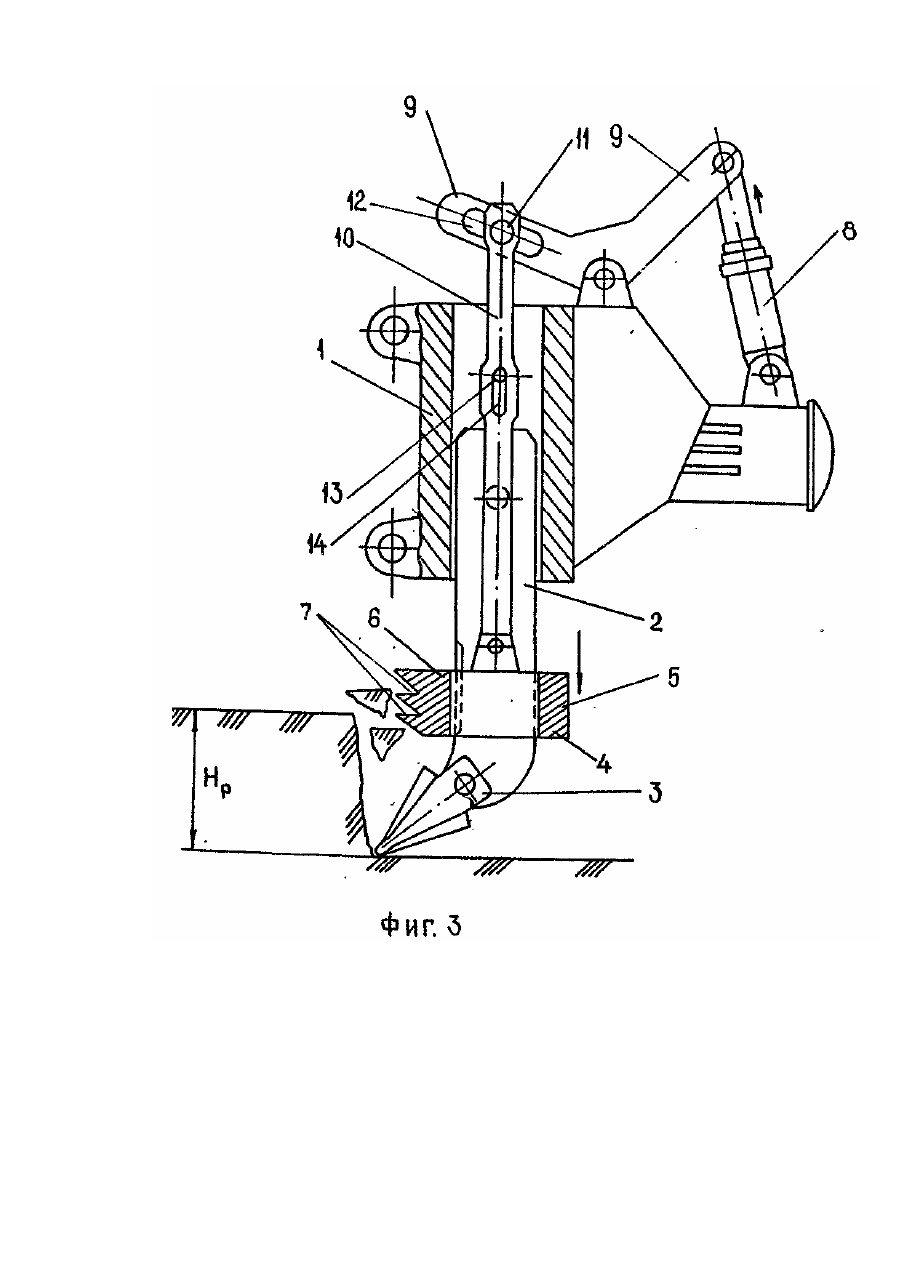

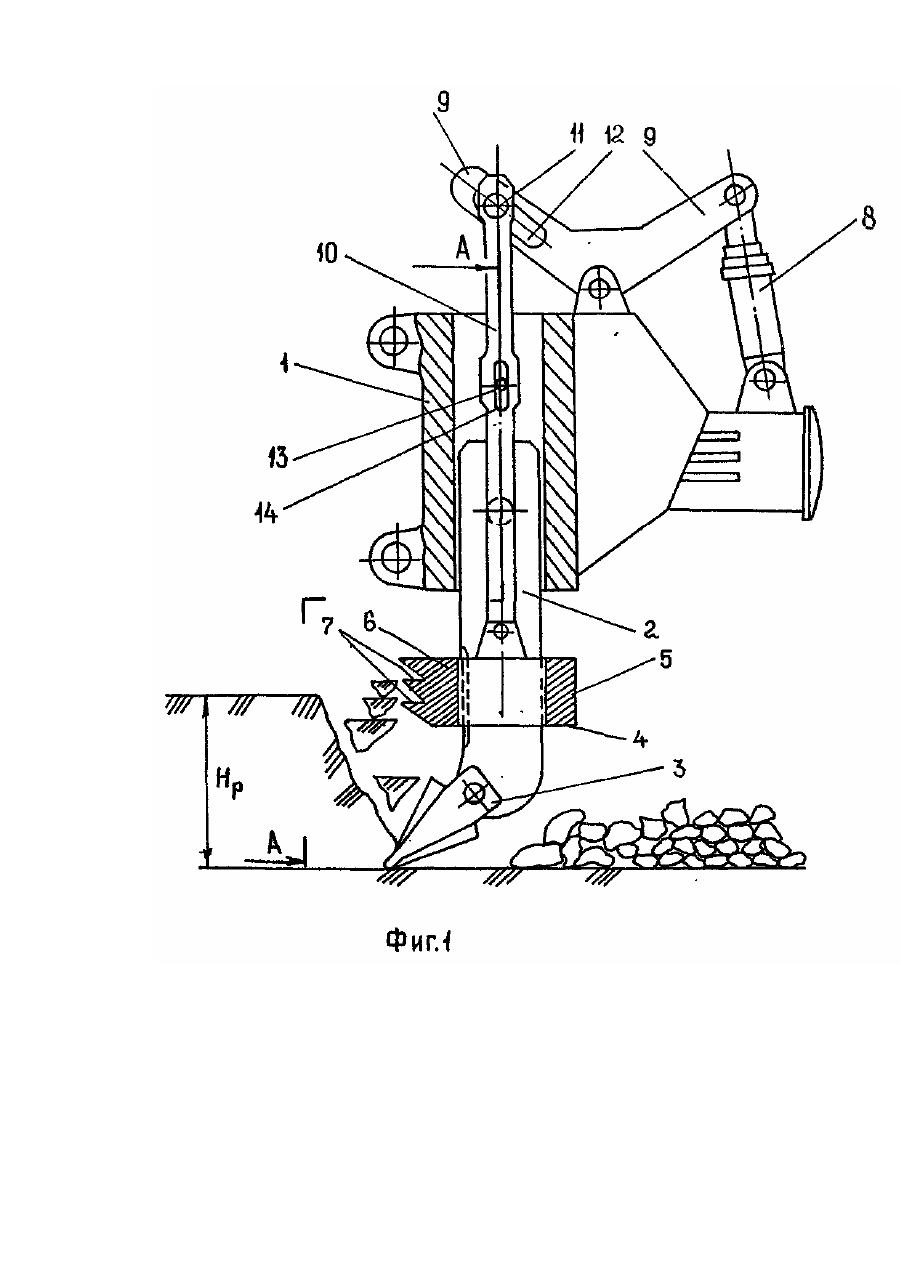

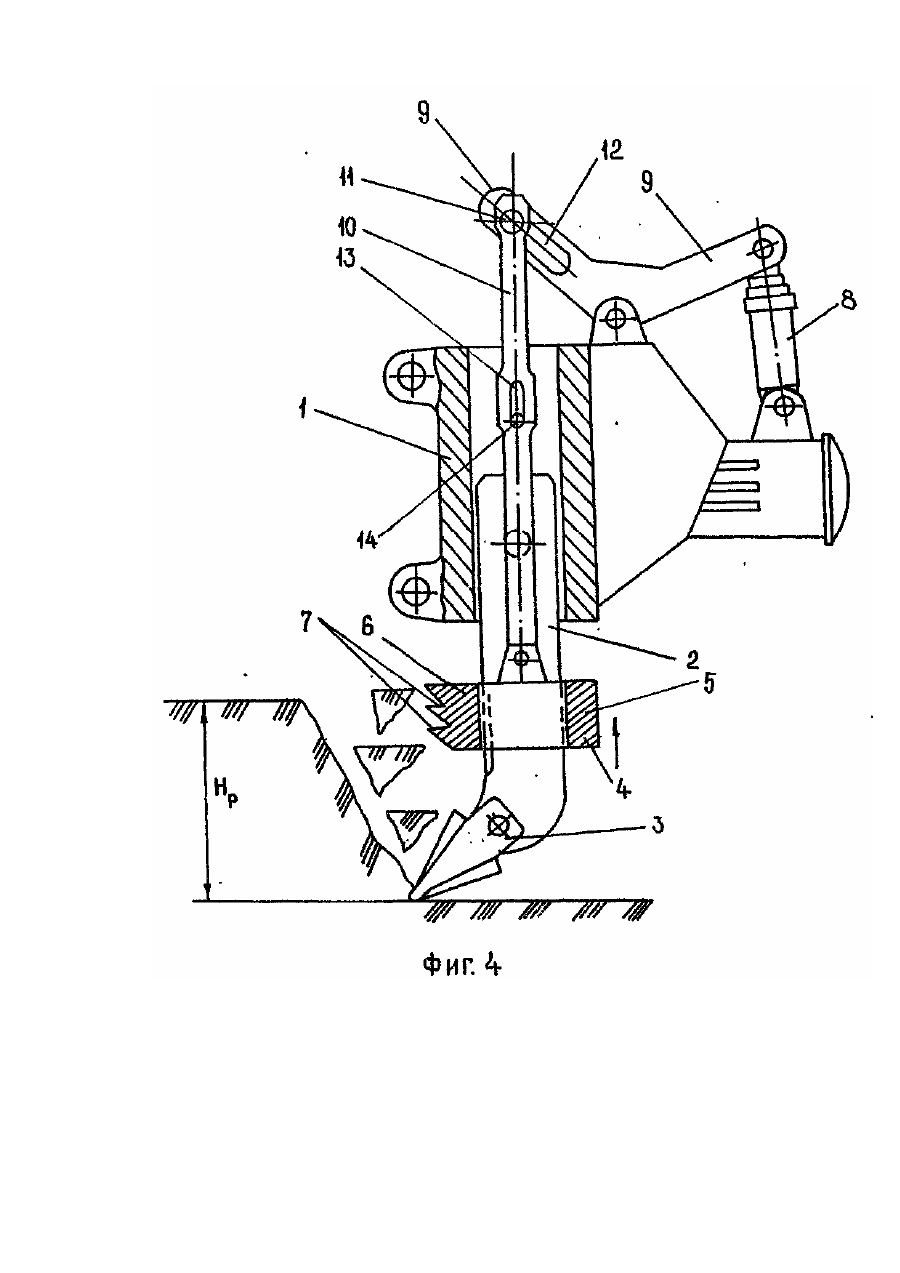

Изобретение относится к строительству, в частности, к области машин для разработки мерзлых и прочных грунтов. Известен навесной рыхлитель, включающий подвеску, рыхлительную стойку с наконечником, расклинивающий нож, установленный на нижней тяге подвески. Грунт разрыхленный рыхлительной стойкой дополнительно измельчается расклинивающим ножом [1]. Недостатком известной конструкции является то, что расклинивающий нож установлен неподвижно на подвеске рыхлителя и это снижает его производительность. Ближайшим техническим решением является рыхлитель, содержащий подвеску, рыхлительную стойку с наконечником, а также расклинивающий нож установленный на нижней подпружиненной тяге [2]. При работе такого рыхлителя за счет деформации пружины расклинивающий нож совершает колебательные движения активно воздействуя на разрыхленный грунт. Существенным недостатком такой конструкции рыхлителя является невозможность регулирования высоты расположения расклинивающего нежа относительно рыхлительной стойки. Этот недостаток снижает эффективность работы рыхлителя, так как при его эксплуатации глубина рыхпения постоянно изменяется и при крайних положениях стойки (наибольшая или наименьшая глубина рыхления) расклинивающий нож либо не достает до грунта, либо заглублен в него на большую глубину, В последнем случае значительное сопротивление от внедренного в грунт ножа также снижает эффективность процесса рыхления. В основу изобретения поставлена задача усовершенствования рыхлителя, в котором за счет особенностей выполнения и расположения расклинивающего ножа и его привода, достигается адаптация рыхлителя к изменению условий его работы и за счет этого повышается эффективность работы рыхлителя в целом. Поставленная задача решается тем, что в рыхлителе, содержащем подвеску, рыхлительную стойку с наконечником, расклинивающий нож, привод перемещения ножа, согласно изобретению расклинивающий нож выполнен в виде коробчатого корпуса, охватывающего рыхлительную стойку и ножа, установленного в передней части корпуса, причем расклинивающий нож смонтирован на рыхлительной стойке с возможностью перемещения по ней, а привод перемещения выполнен в виде гидроцилиндра, установленного на подвеске и через коромысло и вертикальную тягу, связанного с расклинивающим ножом. В предлагаемой конструкции рыхлителя используется расклинивающий нож, способный производить измельчение грунта, разрушенного рыхлительной стойкой. Дополнительное измельчение грунта способствует снижению вероятности заклинивания им пространства между базовым трактором и рыхлительной стойкой, что повышает эффективность его работы. В предлагаемой конструкции рыхлителя расклинивающий нож установлен непосредственно на рыхлительной стойке и имеет возможность перемещаться по ней в вертикальном направлении. При этом положение ножа определяется глубиной рыхления Нр грунта и при изменении этой величины, расклинивающий нож устанавливается так, чтобы он был на уровне поверхности разрабатываемого грунта. При этом условии измельчение грунта осуществляется наиболее эффективно. Привод перемещения расклинивающего ножа выполнен в виде гидроцилиндра, связанного с ножом через коромысло и вертикальную тягу. Таким образом, при изменении условий эксплуатации навесного рыхлителя (изменение глубины рыхления) осуществляется адаптация (перемещение) расклинивающего ножа к этим условиям, что повышает эффективность работы рыхлителя в целом. Сущность изобретения поясняется чертежами. На фиг.1 показан рыхлитель, разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.3 и 4 - рыхлитель при различных положениях расклинивающего ножа. Рыхлитель состоит из подвески 1, крепящейся к базовому трактору, внутри которой расположена рыхлительнэя стойка 2 с наконечником 3. На стойке 2 установлен расклинивающий нож 4, выполненный из коробчатого корпуса 5 и ножа б с выступами 7. Корпус 5 охватывает стойку 2 и установлен на ней с возможностью перемещения. Привод перемещения расклинивающего ножа 4 выполнен в виде гидроцилиндра 8, смонтированного на подвеске 1 и через коромысло 9 и вертикальную тягу 10 связанного с расклинивающим ножом 4. Вертикальная тяга 10 связана с коромыслом 9 через палец 11, установленным в прорези 12 коромысла 9. Кроме того, вертикальная тяга 10 внутри подвески 1 удерживается пальцем 13, взаимодействующим с прорезью 14. выполненной в тяге 10. Рыхлитель работает следующим образом. При опускании подвески 1, происходит заглубление в грунт рыхлительной стойки 2 с наконечником 3. При движении базового трактора (не показан) прочный грунт разрыхляется отделением элементов грунта и поднимается вверх и в стороны от стойки 2. При подъеме элементы грунта взаимодействуют с ножом б расклинивающего устройства 4 и дополнительно измельчаются, что повышает производительность другой землеройной техники, работающей в комплексе с рыхлителем. При изменении условий работы (изменение прочности грунта, изменение формы выполняемых прорезей), изменяется глубина рыхления Нр. Так как наибольшая эффективность процесса рыхления достигается в том случае, когда нож 6 находится на уровне поверхности грунта, то при изменении глубины рыхления Нр изменяется положение расклинивающего ножа 4. При уменьшении глубины рыхления Нр (подвеска поднимается вверх), шток гидроцилиндра 8 выдвигается, коромысло 9 поворачивается в направлении движения рыхлителя, а вертикальная тяга 10 перемещается вверх вместе с расклинивающим ножом 4 (фиг.4). Таким образом, при изменении условий работы (изменение глубины рыхления) изменяется положение расклинивающего ножа рыхлителя, что способствует его расположению на уровне поверхности грунта, а следовательно достигается наибольшая эффективность процесса рыхления прочных и мерзлых грунтов.
