Садильний апарат машини для посадки коренеплодів

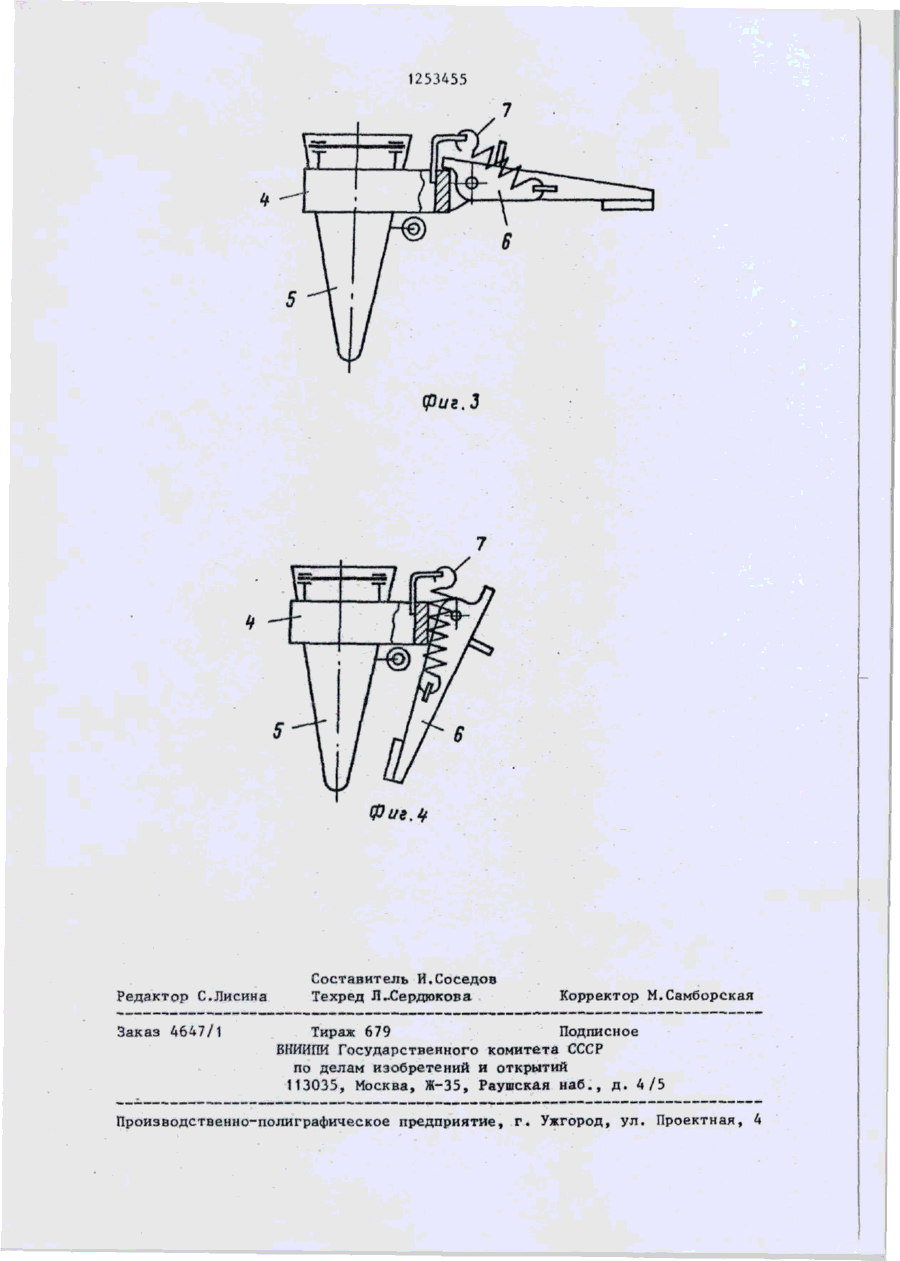

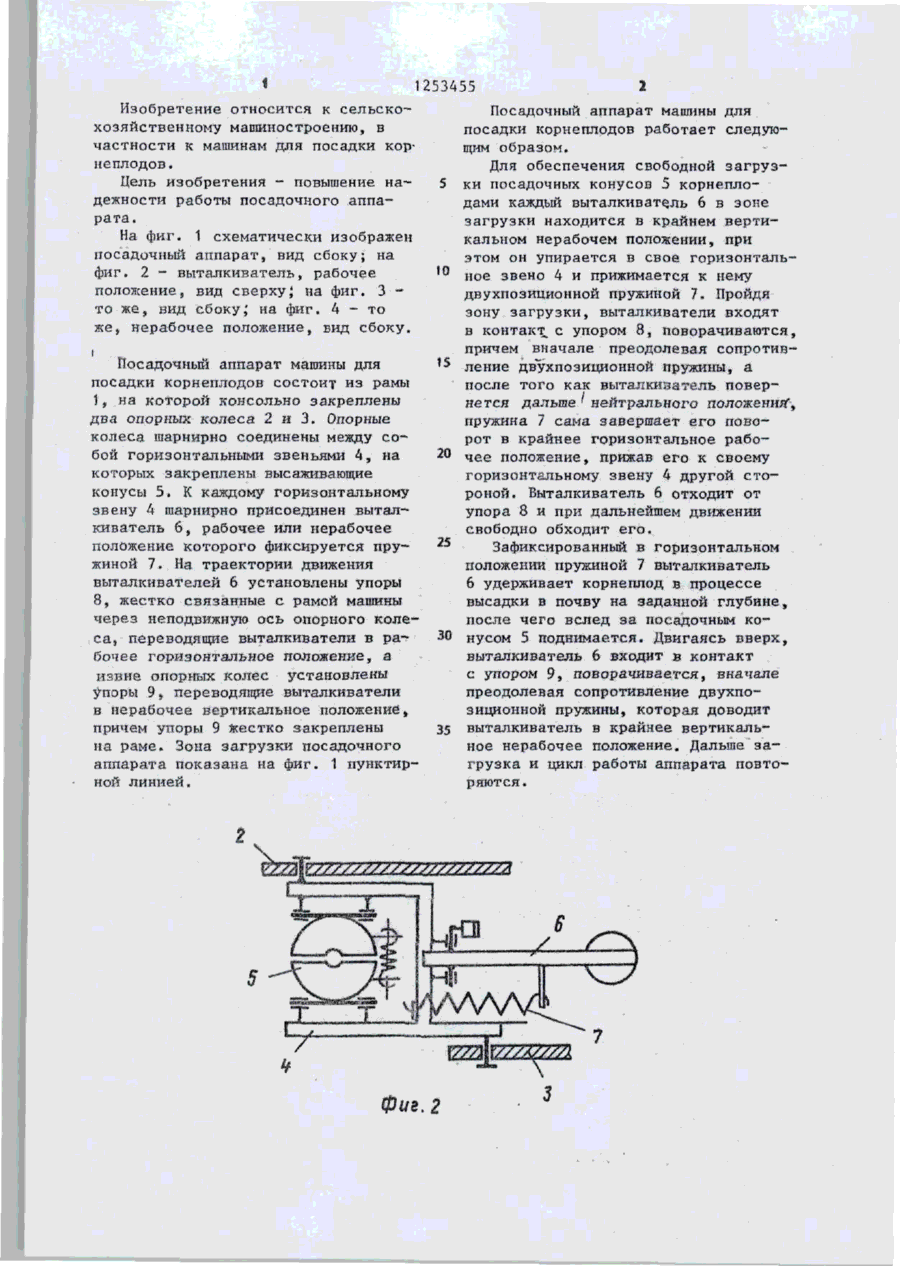

ПОСАДОЧНЫЙ АППАРАТ МАШИНЫ ДЛЯ ПОСАДКИ КОРНЕПЛОДОВ, содержащий опорные колеса, соединенные горизонтальными звеньями, высаживающие конусы и подпружиненные выталкиватели, шарнирно закрепленные на горизонтальных звеньях, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы, он снаб жен упорами, один из которых вне опорных колес жестко закреплен на раме, а второй - на неподвижной оси внутри опорных колес, при этом пружины выполнены двухпозиционными для фиксации выталкивателей в крайних положениях. (Л С СО СП сл /// /// /// /// V/ Фиг.1 « 1253455 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для посадки корнеплодов. Цель изобретения - повышение надежности работы посадочного аппарата. На фиг. 1 схематически изображен посадочный аппарат, вид сбоку; на фиг. 2 - выталкиватель, рабочее положение, вид сверку; на фиг. 3 то же, вид сбоку; на фиг. 4 - то же, нерабочее положение, вид сбоку. Посадочный аппарат машины для посадки корнеплодов состоит из рамы 1, на которой консольно закреплены два опорных колеса 2 и 3. Опорные колеса шарнирно соединены между собой горизонтальными звеньями 4, на которых закреплены высаживающие конусы 5. К каждому горизонтальному звену 4 шарнирно присоединен выталкиватель 6, рабочее или нерабочее положение которого фиксируется пружиной 7. На траектории движения выталкивателей 6 установлены упоры 8, жестко связанные с рамой машины через неподвижную ось опорного колеса, переводящие выталкиватели в рабочее горизонтальное положение, а извне опорных колес установлены упоры 9, переводящие выталкиватели в нерабочее вертикальное положение, причем упоры 9 жестко закреплены на раме. Зона загрузки посадочного аппарата показана на фиг. 1 пунктирной линией. Посадочный аппарат машины для посадки корнеплодов работает следующим образом. Для обеспечения свободной загруз5 ки посадочных конусов 5 корнеплодами каждый выталкиватель 6 в зоне загрузки находится в крайнем вертикальном нерабочем положении, при этом он упирается в свое горизонталь" ное звено 4 и прижимается к нему двухпозиционной пружиной 7. Пройдя зону загрузки, выталкиватели входят в контакт, с упором 8, поворачиваются, причем вначале преодолевая сопротив15 ление двухпозиционной пружины, а после того как выталкизатель повернется дальше ' нейтрального положения1, пружина 7 сама завершает его поворот в крайнее горизонтальное рабо20 чее положение, прижав его к своему горизонтальному звену 4 другой стороной. Выталкиватель 6 отходит от упора 8 и при дальнейшем движении свободно обходит его. 25 Зафиксированный в горизонтальном положении пружиной 7 выталкиватель 6 удерживает корнеплод в процессе высадки в почву на заданной глубине, после чего вслед за посадочным ко30 нусом 5 поднимается. Двигаясь вверх, выталкиватель 6 входит в контакт с упором 9, поворачивается, вначале преодолевая сопротивление двухпозиционной пружины, которая доводит 35 выталкиватель в крайнее вертикальное нерабочее положение. Дальше загрузка и цикл работы аппарата повторяются. г r/7s77s7/./777s777s777ZL Фиг, 2 1253455 фиг.3 Редактор С.Лисина Заказ 4647/1 Составитель Й.Соседов Техред Л-Сердюкова Корректор М.Самборская Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
