Лікувально-тренувальний протез

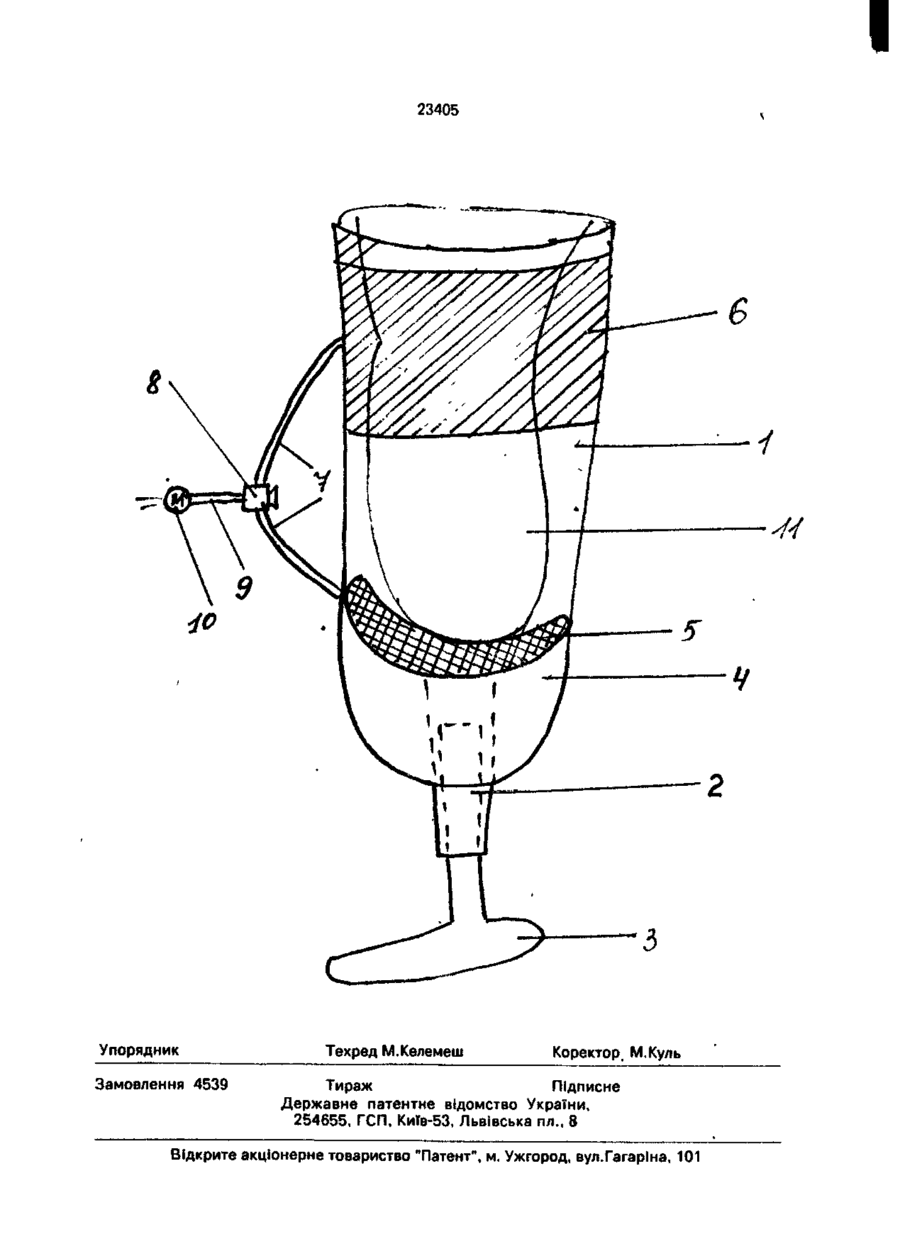

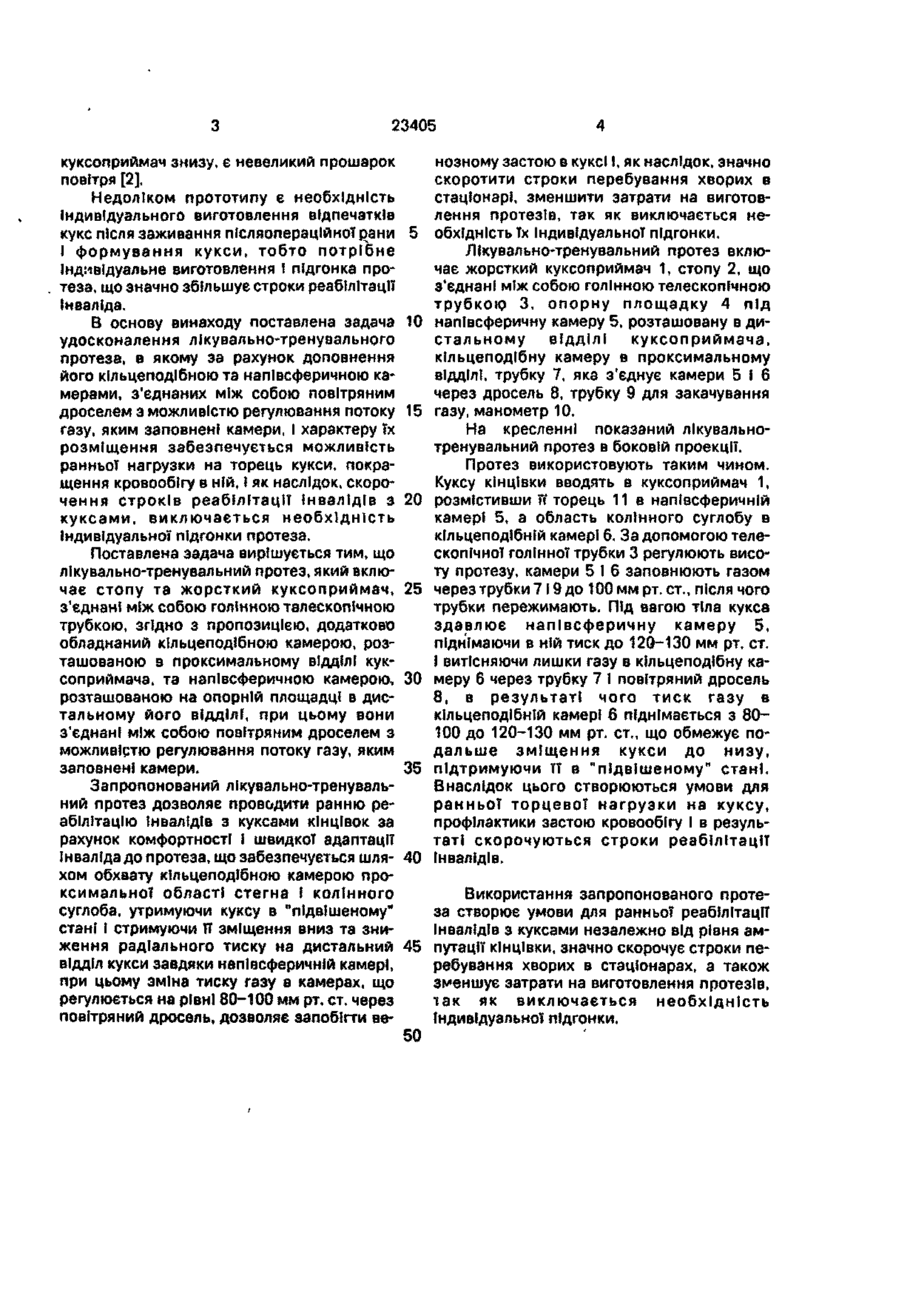

Лікувально-тренувальний протез включає стопу та жорсткий куксоприймач, з'єднані між собою голінною телескопічною трубкою, який в і д р і з н я є т ь с я тим, що додатково в проксимальному відділі куксоприймача розміщена кільцеподібна, а на опорній площадці в дистальному його відділі - напівсферична камери, з'єднані між собою повітряним дроселем з можливістю регулювання потоку газу, яким заповнюються камери під тиском 80-100 мм рт. ст. С > со СЛ Винахід відноситься до області медицини, зокрема до протезування, і може бути використаний для компенсації дефектів НИЖНІХ КІНЦІВОК. Відомий лікувально-тренувальний протез включає гіпсову прийомну гільзу І стопу, що з'єднані між собою шляхом металевих шик з колінним шарніром [1]. Недоліком вищезгаданих протезів є необхідність індивідуального виготовлення куксоприймача, неможливість торцевої нагрузки на куксу до повного заживання післяопераційної рани, що значно збільшує строки реабілітації інвалідів. Крім того, за рахунок стискання кукси з жорсткими стінками куксоприймача виникають трофічні розлади у вигляді потертостей, пролежнів, некрозу тканин і т.п. За прототип нами взятий протез гомілки з повітряною подушкою, який включає зовнішню слоїсту прийомну гільзу кукси, еластичний вкладиш, що вільно переміщається в зовнішній гільзі, стопу. Між вкладишем І зовнішнім куксоприймачем є повітряний прошарок ("подушка"). Внизу жорстка гільза прикриває еластичний вкладиш, не доходячи на 2-3 см до кінця кукси. Слоїста чаша, прикриває дистальний відділ жорсткого куксоприймача і ізолює від зовнішньої атмосфери внутрішній еластичний вкладиш. Між внутрішнім еластичним вкладишем і чашею, прикриваючи жорсткий 23405 куксоприймач знизу, є невеликий прошарок повітря [2]. Недоліком прототипу є необхідність Індивідуального виготовлення відпечатків кукс після заживання післяопераційної дани 5 І формування кукси, тобто потрібне Індивідуальне виготовлення І підгонка протеза, що значно збільшує строки реабілітації Інваліда. В основу винаходу поставлена задача 10 удосконалення лікувально-тренувального протеза, в якому за рахунок доповнення його кільцеподібною та напівсферичною камерами, з'єднаних між собою повітряним дроселем з можливістю регулювання потоку 15 газу, яким заповнені камери, І характеру їх розміщення забезпечується можливість ранньої нагрузки на торець кукси, покращення кровообігу в ній, І як наслідок, скорочення строків реабілітації Інвалідів з 20 куксами, виключається необхідність Індивідуальної підгонки протеза. Поставлена задача вирішується тим, що лікувально-тренувальний протез, який включає стопу та жорсткий куксоприймач, 25 з'єднані між собою голінною телескопічною трубкою, згідно з пропозицією, додатково обладнаний кільцеподібною камерою, розташованою з проксимальному відділі куксоприймача, та напівсферичною камерою, ЗО розташованою на опорній площадці в дистальному його відділі, при цьому вони з'єднані між собою повітряним дроселем з можливістю регулювання потоку газу, яким заповнені камери. 35 Запропонований лікувально-тренувальний протез дозволяє проводити ранню реабілітацію Інвалідів з куксами кінцівок за рахунок комфортності і швидкої адаптації інваліда до протеза, що забезпечується шля- 40 хом обхвату кільцеподібною камерою проксимальної області стегна і колінного суглоба, утримуючи куксу в "підвішеному" стані І стримуючи ЇЇ зміщення вниз та зниження радіального тиску на дистальний 45 відділ кукси завдяки напівсферичній камері, при цьому зміна тиску газу в камерах, що регулюється на рівні 80-100 мм рт. ст, через повітряний дросель, дозволяє запобігти ее50 нозному застою в куксі І, як наслідок, значно скоротити строки перебування хворих в стаціонарі, зменшити затрати на виготовлення протезів, так як виключається необхідність їх індивідуальної підгонки. Лікувально-тренувальний протез включає жорсткий куксоприймач 1, стопу 2, що з'єднані між собою голінною телескопічною трубкою 3, опорну площадку 4 під напівсферичну камеру 5, розташовану в дистальному відділі куксоприймача, кільцеподібну камеру в проксимальному відділі, трубку 7, яка з'єднує камери 5 і 6 через дросель 8, трубку 9 для закачування газу, манометр 10. На кресленні показаний лікувальнотренувальний протез в боковій проекції. Протез використовують таким чином. Куксу кінцівки вводять в куксоприймач 1, розмістивши її торець 11 в напівсферичній камері 5, а область колінного суглобу в кільцеподібній камері 6. За допомогою телескопічної голінної трубки 3 регулюють висоту протезу, камери 5 і 6 заповнюють газом через трубки 719 до 100 мм рт. ст., після чого трубки пережимають. Під вагою тіла кукса здавлює напівсферичну камеру 5, піднімаючи в ній тиск до 120-130 мм рт. ст. І витісняючи лишки газу в кільцеподібну камеру б через трубку 7 і повітряний дросель 8, в результаті чого тиск газу в кільцеподібній камері 6 піднімається з 80100 до 120-130 мм рт. ст., що обмежує подальше зміщення кукси до низу, підтримуючи її в "підвішеному" стані. Внаслідок цього створюються умови для ранньої торцевої нагрузки на куксу, профілактики застою кровообігу І в результаті скорочуються строки реабілітації Інвалідів. Використання запропонованого протеза створює умови для ранньої реабілітації інвалідів з куксами незалежно від рівня ампутації кінцівки, значно скорочує строки перебування хворих в стаціонарах, а також зменшує затрати на виготовлення протезів, так як виключається необхідність Індивідуальної підгонки. 23405 6 Упорядник Замовлення 4539 Техред М.Келемеш Коректор, М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
