Пристрій для електродугового зварювання в середовищі захисних газів

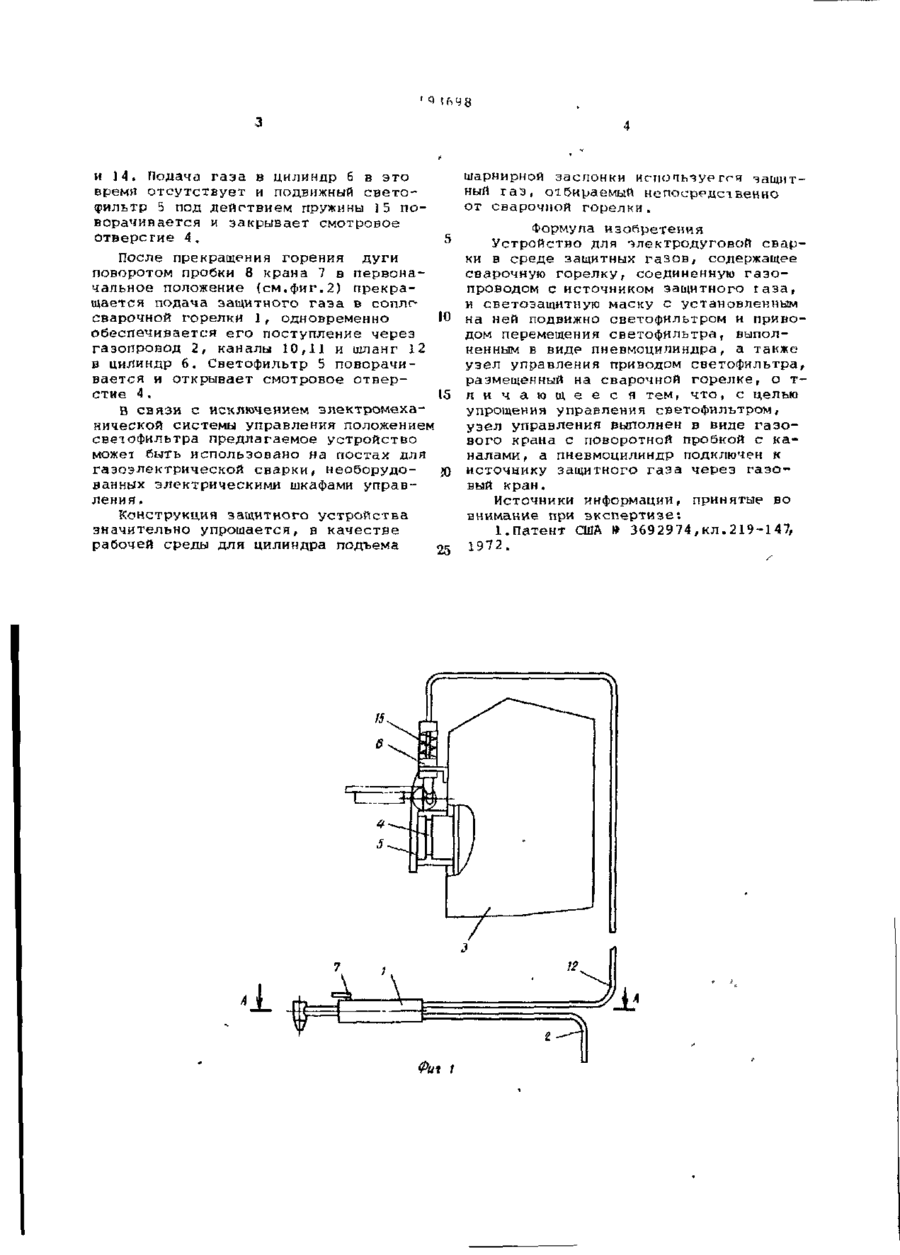

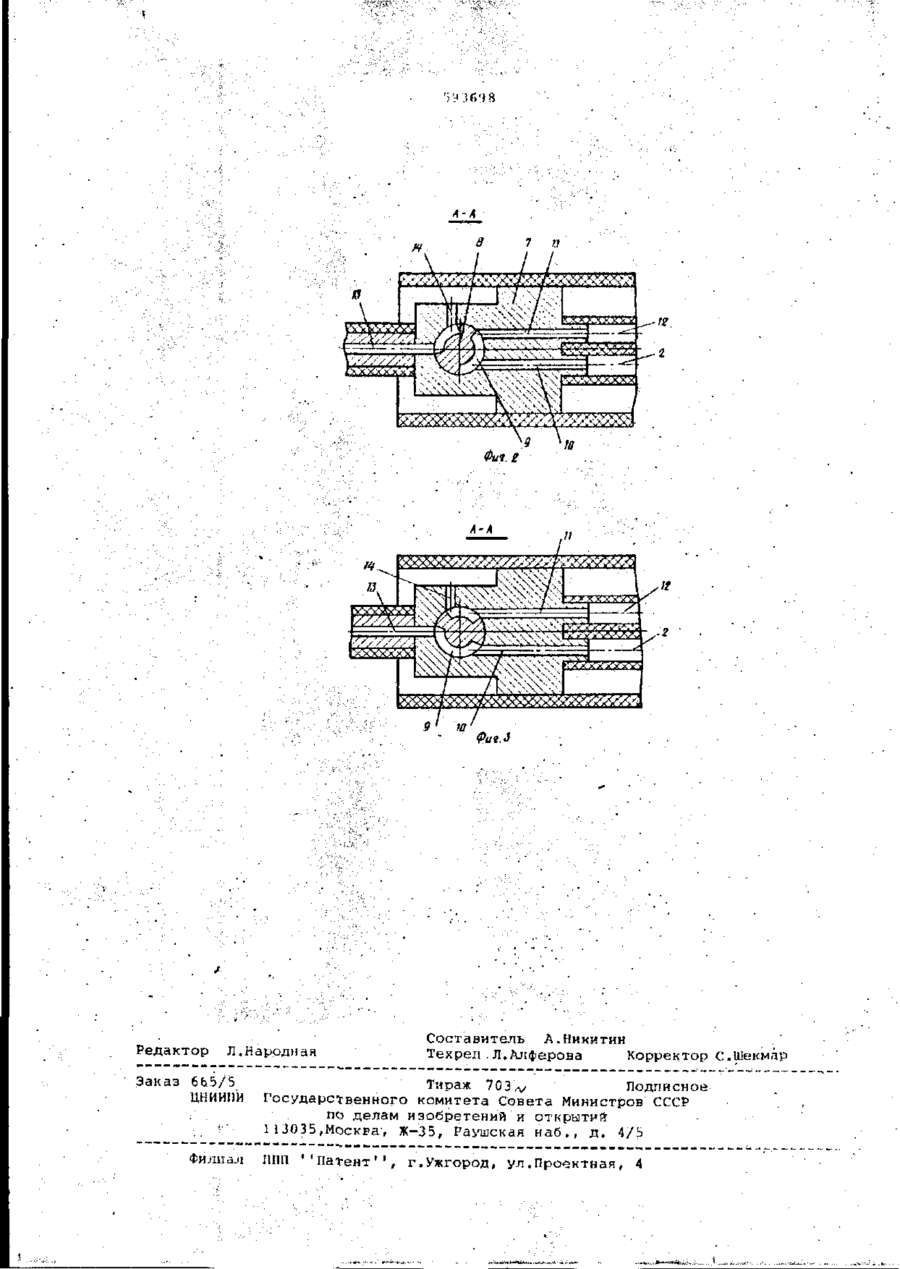

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советски* Социалистических Респубпик К АВТОРСКОМУ (И) 593698 СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 15.11.76 (21) 2419695/25-27 (51) М. Кл. с присоединением заявки № Госмцствняи! комитет Совеи Министров GCDP по делам изобретений и открытий А В 61 23 Р К 9/06 9/16 (23) Приоритет (43) Опубликовано 25,02-78.Бюллегень № 7 (53) УДК621.791.039 (088.8) (45) Дата опубликования описания 2601,78 (72) Авторы изобретения У.С.Галанцан и В.Ф.Фуголь (71) Заявитель Львовский филиал Центрального конструкторского бюро Главэиергомонтаж (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОДУГОВОЙ СВАРКИ В СРЕДЕ ЗАЩИТНЫХ ГАЗОВ 1 Изобретение относится к защитным устройствам, используемым при электросварке в среде защитных газов. Известно устройство для электродуговой сварки в среде защитных газов, 5 содержащее сварочную горелку, соединенную газопроводом с источником защитного газа, и светозащитную маску с установленным на ней подвижно светофильтром и приводом перемещения 10 светофильтра, выполненным а виде пневмоцилиндра, а также узел управления 1 приводом светофильтра, размещенный на сварочной горелке \\у Целью изобретения является упроще- 15 ниє управлени я светофильтром. Это достигается тем, что узел управления выполнен в виде газового крана с поворотной пробкой с каналами, а пневмоцилиндр подключен к источнику 20 защитного газа через газовый кран. На фиг.1 изображено устройство;на фиг,2 - горелка с пробкой газового крана в положении перед началом (после окончания) сварки, разрез Л-А фиг J; 25 на фиг. 3 - то же, в процессе сварки. Устройство для электродуговой сварки в среде защитных газов содержит сварочную горелку 1> соединенную газопроводом I с источником защитного га- JO за (на чертеже не показан) и светозащитную маску 3 со смотровым отверстием 4 и подвижным светофильтром 5, а также приводом перемещения светофильтра, выполненным в виде пневмоцилиндра 6. Устройство также содержит узел управления приводом светофильтра, который выполнен в виде газового крана 7 с поворотной пробкой 8 и каналами 9. В газовом кране выполнены канал 10, соединенный газопроводом 2 с источником защитного гаЗа, канал 11, соединенный посредством шланга 12 с пневмоцилиндром б, и канал 13, соединенный с соплом сварочной горелки 1. Канал 14 корпуса соединен с атмосферой. Пневмоцилиндр 6 снабжен пружиной 15 возврата светофильтра 5. Устройство работает следующим образом. При наличии давления газа в полости цилиндра 6 смотровое отверстие 4 открыто. Перед возбуждением дуги поворотом пробки 8 газового крана 7 защитный газ подается через газопровод 2, каналы 10 и 13 в сопло сварочной горелки 1 (см.фиг.3). Одновременно полость цилиндра 6 соединяется с атмосферой через шланг ]2 и каналы 11 1 П? и 14. Подача газа в цилиндр 6 в это время отсутствует и подвижный светофильтр 5 под действием пружины ]5 поворачивается и закрывает смотровое отверстие 4. 1 ' После прекращения горения дуги поворотом пробки 8 крана 7 в первоначальное положение (см.фиг.2) прекращается подача защитного газа в соплесварочной горелки 1, одновременно Ю обеспечивается его поступление через газопровод 2, каналы 10,11 и шланг 12 в цилиндр 6. Светофильтр 5 поворачивается и открывает смотровое отверстие 4. 15 В связи с исключением электромеханической системы управления положением светофильтра предлагаемое устройство можеі быть использовано на постах для газоэлектрической сварки/ необорудоJ0 ванных электрическими шкафами управления . Конструкция защитного устройства значительно упрощается, в качестве рабочей среды для цилиндра подъема зч і Фиг 1 шарнирной заслон к и испопьзуе г ~ я защит< ный г а з , оібираемьій непосредственно от сварочной горелки. Формула изобретения Устройство для электродуговой сварки в среде защитных газов, содержащее сварочную горелку, соединенную газопроводом с источником защитного газа, и светозащитную маску с установленным на ней подвижно светофильтром и приводом перемещения светофильтра, выполненным в виде пневмоцилиндра, а также узел управления приводом светофильтра, размещенный на сварочной горелке, о тл и ч а ю щ е е с я тем, что, с целью упрощения управления светофильтром, узел управления выполнен в виде газового крана с поворотной пробкой с каналами , а пневмоцилиндр подключен к источнику защитного газа через газовый кран. Источники информации, принятые во внимание при экспертизе: 1.Патент США » 3692974,кл.219-147, 1972. 4-А лг\ Фиг,3 Редактор J1. На роди а я Заказ 66.5/5 ЦНИИПИ Составитель А.Никитин Техред . Л.Алферова Корректор с.Шекмар . •' , Тираж 703 л/ Подписное Государственного комитета Совета Министров СССР по делам изобретений и открытий 1 13035,Москра-, Ж-35, Растискан наб., д. 4/Ь Филиал Ш1П " П а т е н т " , г.Ужгород, ул .Проектная, 4
