Фіксатор верхньої кінцівки

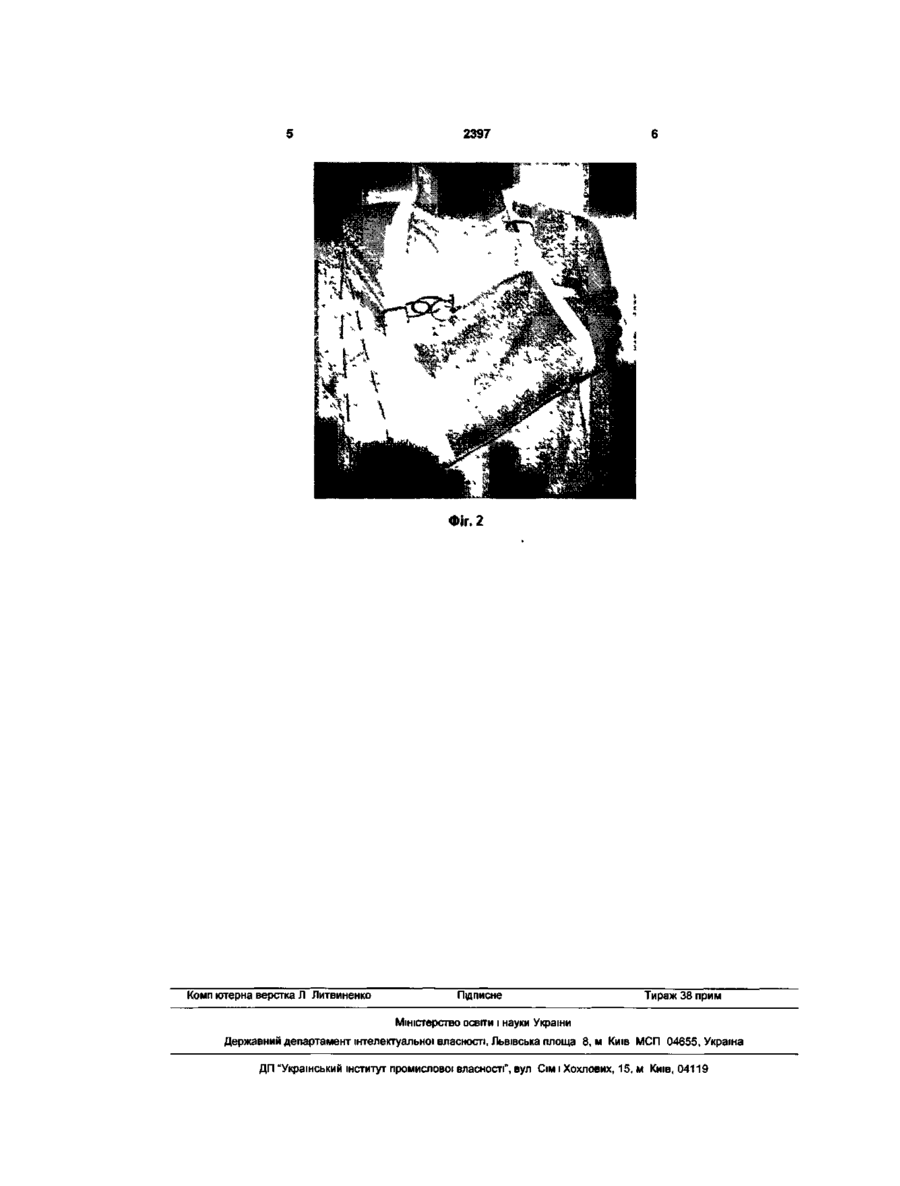

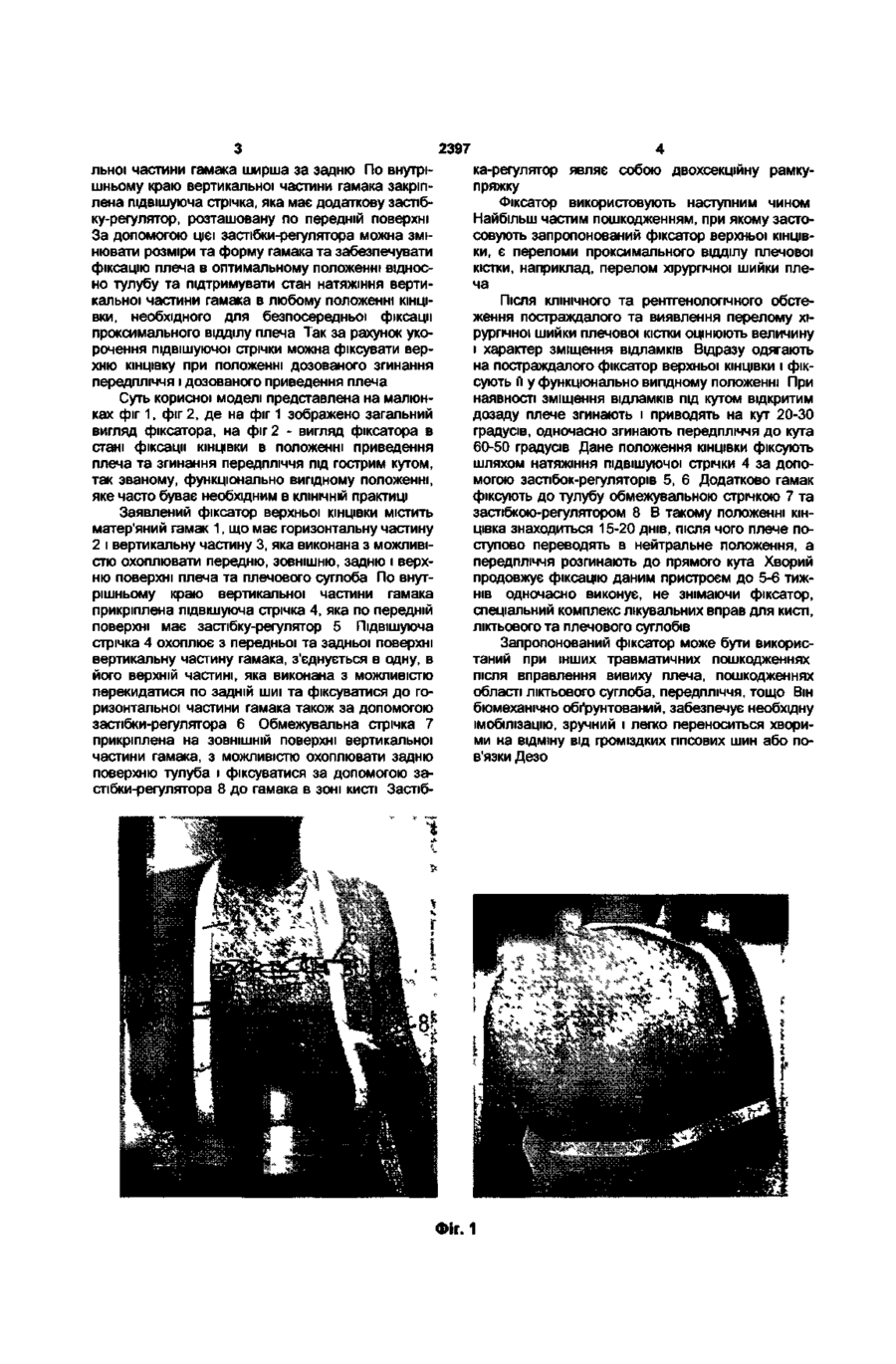

Фіксатор верхньої КІНЦІВКИ, ЩО складається з матер'яного гамака для передпліччя з підвішува льною та обмежувальною стрічками з застібкамирегуляторами, який відрізняється тим, що гамак додатково містить вертикальну частину для плеча, яка виконана з можливістю покривати задню, зовнішню, передню та верхню поверхні плеча і плечового суглоба, а підвішувальна стрічка розташована по внутрішньому краю вертикальної частини гамака з додатковою застібкою-регулятором по передній поверхні Корисна модель відноситься до медицини, а саме до травматології і ортопеди і призначена для фіксації верхньої КІНЦІВКИ при її травматичних пошкодженнях та захворюваннях Відома підвішуюча пов'язка для верхньої КІНЦІВКИ (каталог фірми Waldemar Link), яка складається з матер'яного гамака для передпліччя та кисті прямокутної форми з підвішуючою стрічкою з застібкою-регулятором, що фіксує передпліччя в зігнутому положенні, а також з обмежувальної стрічки з регулятором-застібкою для фіксації гамака з передпліччям до тулубу Недоліками даної підвішуючої пов'язки є - неможливість безпосередньої фіксації проксимального відділу плеча та зони плечового суглобу, що особливо важливо при пошкодженнях даної області, які зустрічаються найбільш часто, - неможливість змінювати положення плеча для досягнення функціонально вигідного положення верхньої КІНЦІВКИ в залежності від виду пошкодження Найбільш близьким та обраним за прототип є фіксатор верхньої КІНЦІВКИ виконаний у вигляді м'якої підвішуючої пов'язки (Іванів О Г Ортопедия, травматология и протезирование -1997 -3 С 101-102), яка складається з матер'яного гамака фігурної форми, що вкриває зовнішню поверхню плеча до його верхньої третини До верхньої частини гамака кріпиться підвішуюча стрічка з регулятором-застібкою, яка фіксує гамак з передпліччям, зігнутим під прямим кутом до шиї До горизонтальної частини гамака кріпиться обмежувальна стрічка з застібкою-регулятором, яка фіксує гамак пе редпліччям до тулубу Особливістю даного виробу є наявність плечової частини гамака, яка додатково фіксує плече Але розміри і форма плечової частини гамака не забезпечують безпосередньої фіксації проксимального відділу плеча та області плечового суглобу Конструкція даної пов'язки передбачає фіксацію передпліччя в положенні огинання під кутом близьким до 90 градусів, а плече знаходиться у горизонтальному (нейтральному) положенні, що також є недоліком При багатьох видах пошкоджень верхньої КІНЦІВКИ існує необхідність придання передпліччю положення згинання більше 90 градусів, а плечу - положення приведення В основу корисної моделі поставлена задача удосконалення фіксатора верхньої КІНЦІВКИ, В якому за рахунок зміни конструкції, досягається оптимальна фіксація КІНЦІВКИ в процесі лікування її пошкоджень і захворювань Поставлена задача вирішується в фіксаторі верхньої КІНЦІВКИ, що виконаний у вигляді матер'яного гамака для передпліччя з підвішуючою та обмежуючою стрічками з застібкамирегуляторами, згідно з винаходом, гамак додатково містить вертикальну частину для плеча, яка виконана з можливістю покривати задню, зовнішню, передню та верхню частини плеча і плечового суглоба, а підвішуюча стрічка розташована по внутрішньому краю вертикальної частини гамака з додатковою застібкою-регулятором по передній поверхні ВІДПОВІДНО ДО особливостей анатомічної форми плеча та надпліччя передня ділянка вертика 1 со см 2397 льної частини гамака ширша за задню По внутрішньому краю вертикальної частини гамака закріплена підвішуюча стрічка, яка має додаткову застібку-регулятор, розташовану по передній поверхні За допомогою цієї застібки-регулятора можна змінювати розміри та форму гамака та забезпечувати фіксацію плеча в оптимальному положенні відносно тулубу та підтримувати стан натяжіння вертикальної частини гамака в любому положенні КІНЦІВКИ, необхідного для безпосередньої фіксації проксимального відділу плеча Так за рахунок укорочення підвішуючої стрічки можна фіксувати верхню кінцівку при положенні дозованого згинання передпліччя і дозованого приведення плеча Суть корисної моделі представлена на малюнках фіг 1, фіг 2, де на фіг 1 зображено загальний вигляд фіксатора, на фіг 2 - вигляд фіксатора в стані фіксації КІНЦІВКИ В положенні приведення плеча та згинання передпліччя під гострим кутом, так званому, функціонально вигідному положенні, яке часто буває необхідним в КЛІНІЧНІЙ практиці Заявлений фіксатор верхньої КІНЦІВКИ МІСТИТЬ матер'яний гамак 1, що має горизонтальну частину 2 і вертикальну частину 3, яка виконана з можливістю охоплювати передню, зовнішню, задню і верхню поверхні плеча та плечового суглоба По внутрішньому краю вертикальної частини гамака прикріплена підвішуюча стрічка 4, яка по передній поверхні має застібку-регулятор 5 Підвішуюча стрічка 4 охоплює з передньої та задньої поверхні вертикальну частину гамака, з'єднується в одну, в його верхній частині, яка виконана з можливістю перекидатися по задній шиї та фіксуватися до горизонтальної частини гамака також за допомогою застібки-регулятора 6 Обмежувальна стрічка 7 прикріплена на ЗОВНІШНІЙ поверхні вертикальної частини гамака, з можливістю охоплювати задню поверхню тулуба і фіксуватися за допомогою застібки-регулятора 8 до гамака в зоні кисті Застіб ка-регулятор являє собою двохсекційну рамкуп ряжку Фіксатор використовують наступним чином Найбільш частим пошкодженням, при якому застосовують запропонований фіксатор верхньої КІНЦІВКИ, є переломи проксимального відділу плечової кістки, наприклад, перелом хірургічної шийки плеча Після КЛІНІЧНОГО та рентгенологічного обстеження постраждалого та виявлення перелому хірургічної шийки плечової кістки оцінюють величину і характер зміщення відламків Відразу одягають на постраждалого фіксатор верхньої КІНЦІВКИ І фіксують м у функціонально вигідному положенні При наявності зміщення відламків під кутом відкритим дозаду плече згинають і приводять на кут 20-30 градусів, одночасно згинають передпліччя до кута 60-50 градусів Дане положення КІНЦІВКИ фіксують шляхом натяжіння підвішуючої стрічки 4 за допомогою застібок-регуляторів 5, 6 Додатково гамак фіксують до тулубу обмежувальною стрічкою 7 та застібкою-регулятором 8 В такому положенні кінцівка знаходиться 15-20 днів, після чого плече поступово переводять в нейтральне положення, а передпліччя розгинають до прямого кута Хворий продовжує фіксацію даним пристроєм до 5-6 тижнів одночасно виконує, не знімаючи фіксатор, спеціальний комплекс лікувальних вправ для кисті, ліктьового та плечового суглобів Запропонований фіксатор може бути використаний при інших травматичних пошкодженнях після вправлення вивиху плеча, пошкодженнях області ліктьового суглоба, передпліччя, тощо Він біомеханічно обґрунтований, забезпечує необхідну імобілізацію, зручний і легко переноситься хворими на відміну від громіздких гіпсових шин або пов'язки Дезо Фіг. 1 2397 Фіг. 2 Комп ютерна верстка Л Литвиненко Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8, м Київ МСП 04655, Україна ДП "Український інститут промислової власності", вул Сім і Хохлових, 15, м Київ, 04119
