Насадка до протеза верхньої кінцівки

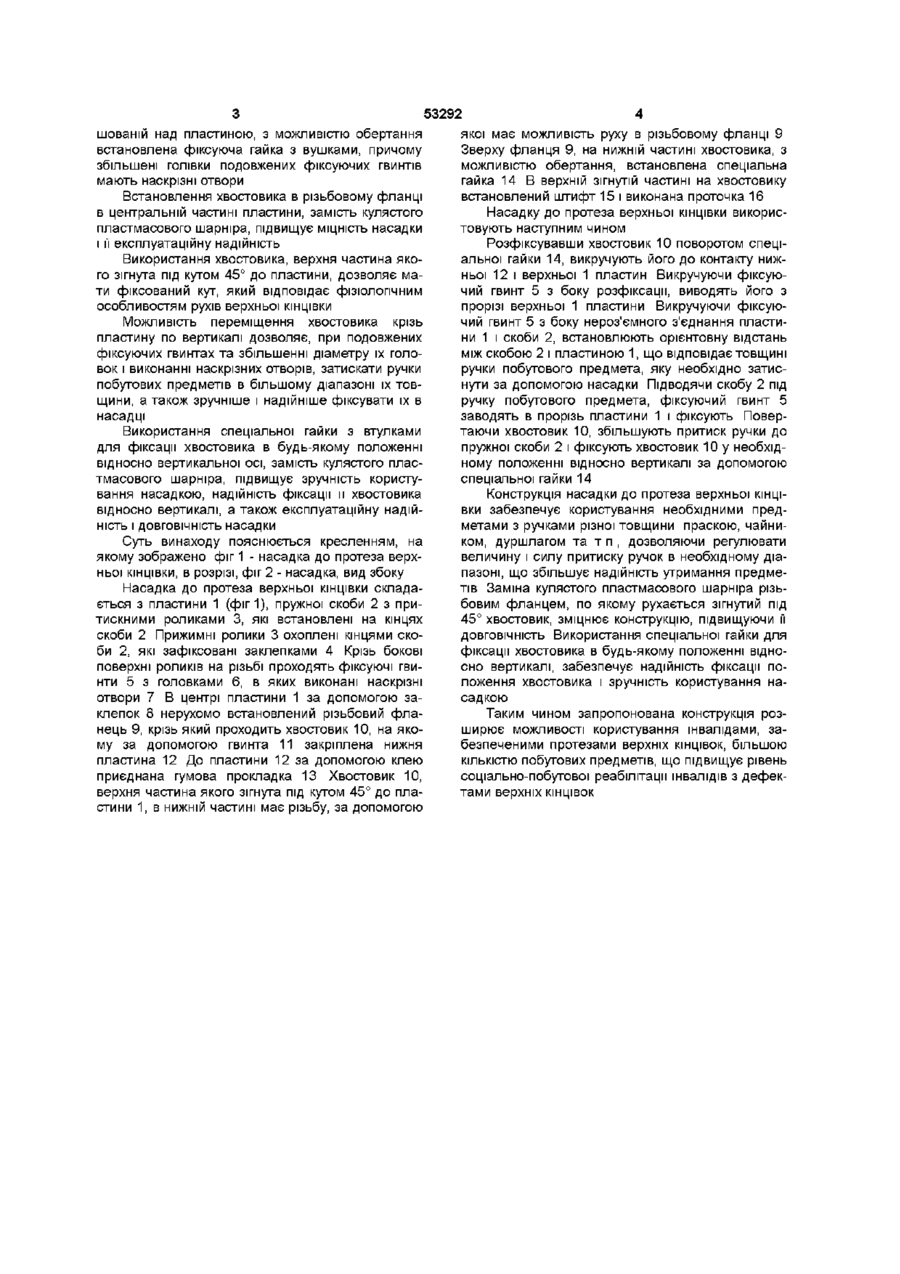

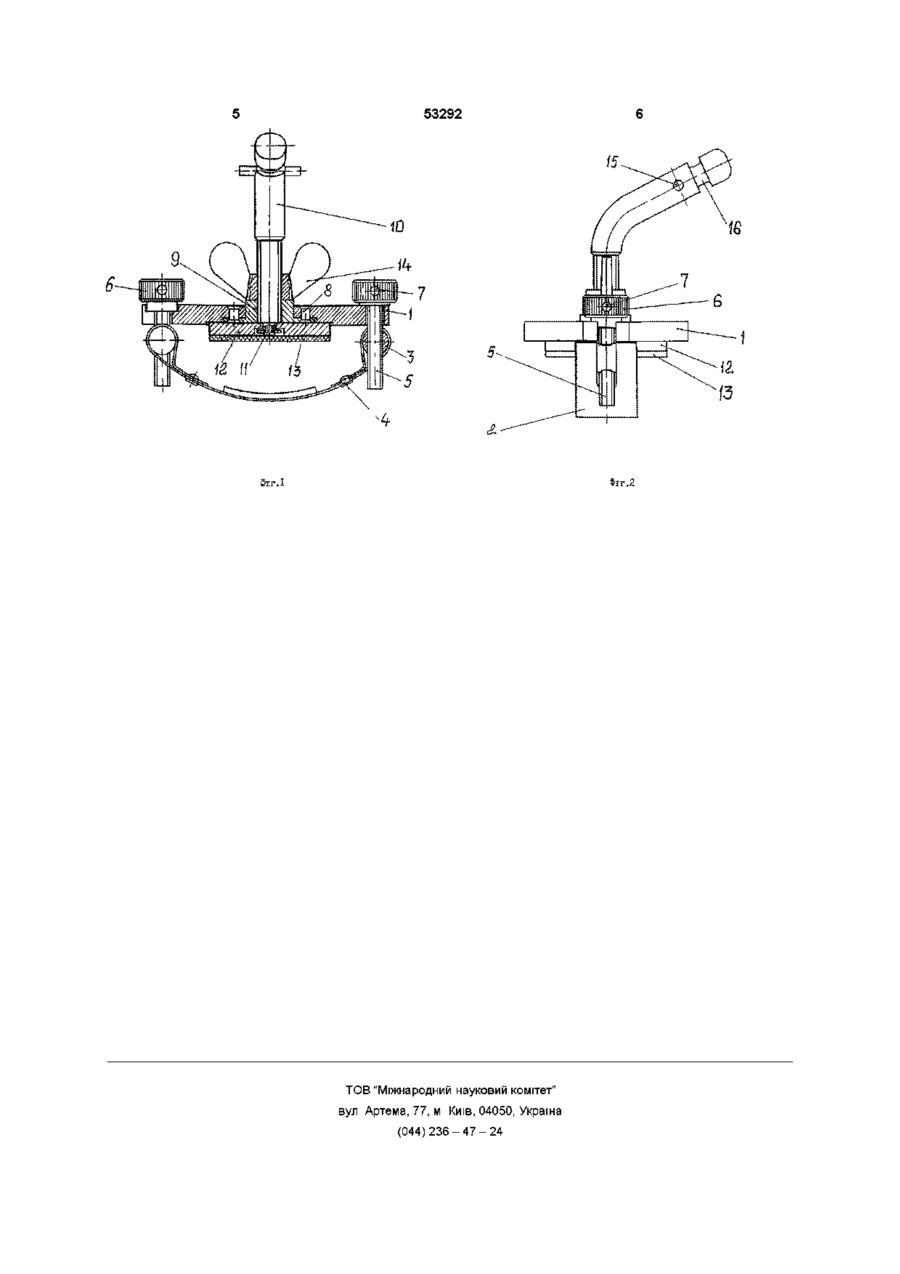

Насадка до протеза верхньої КІНЦІВКИ, ЩО включає пластину, пружну скобу з притискними роликами, крізь бокову поверхню яких проходять фіксуючі гвинти, яка відрізняється тим, що до неї введено нарізний фланець, в якому з можливістю обертання встановлений хвостовик, до нижнього кінця якого нерухомо приєднана нижня пластина, покрита гумою, верхня частина хвостовика зігнута під кутом 45° відносно пластини, а на нижній частині хвостовика, розташованій над пластиною, з можливістю обертання встановлена фіксуюча гайка з вушками, причому збільшені головки подовжених фіксуючих гвинтів мають наскрізні отвори Винахід належить до медичної техніки, а саме до протезування і протезобудування і може бути використаний інвалідами з протезами рук для виконання побутових дій Відома насадка до робочого протеза верхньої КІНЦІВКИ, в оригіналі - насадка на ніж (або на праску) ("Рабочее протезирование одноруких и безруких инвалидов", труды ЦИЭТИН, Москва, 1965г), яка складається з двох обойм, які стискаються болтами, головки яких з зовнішньої сторони, приварені до нижньої обойми, та хвостовика, привареного до верхньої обойми під кутом 45° Між собою обойми з'єднані болтами, які проходять крізь отвори в верхній обоймі і зафіксовані за допомогою гайок, які закручені на болти поверх верхньої обойми Недоліком такої конструкції є незручність фіксації насадки гайками, що потребує спеціального інструмента Відома насадка до робочого протеза верхньої КІНЦІВКИ, в оригіналі - насадка утримувача праски, чайника, дуршлага (Перечень продукции, выпускаемой фирмы "Галатея", Москва, 2001 г), яка складається з пластини, пружної скоби, на кінцях якої встановлені притискні циліндричні ролики, крізь бокову поверхню яких проходять фіксуючі гвинти За допомогою цих гвинтів скобу приєднано до пластини і з одного боку - нероз'ємно, з іншого боку - з можливістю розфіксацм В центрі пластини, за допомогою гвинтів, встановлено нижню частину кулястого пластмасового шарніра До кулі шарніру нерухомо приєднано прямий хвостовик насадки Недоліками конструкції є ненадійність фіксації хвостовика насадки під вибраним кутом відносно пластини, особливо при великій вазі взятого предмета, ламкість пластмасового кулястого шарніра нижня частина шарніра розламується в процесі експлуатації, а виконання шарніру з металу збільшує вагу насадки і ускладнює виконання тугорухомості в шарнірі, малий діапазон регулювання на товщину ручок, що обмежує КІЛЬКІСТЬ предметів побуту, якими можна користуватися за допомогою насадки Цю насадку вибрано за прототип В основу винаходу поставлено технічну задачу забезпечити надійність фіксації хвостовика насадки під кутом до пластини, підвищити МІЦНІСТЬ та експлуатаційну надійність насадки, збільшити діапазон регулювання на товщину ручок побутових предметів Ця задача вирішена тим, що в насадці до протезу верхньої КІНЦІВКИ, яка включає пластину, пружну скобу з прижимними роликами, крізь бокову поверхню яких проходять фіксуючі гвинти, ВІДМІННІСТЮ є те, що в неї введено нарізний фланець, в якому з можливістю обертання встановлений хвостовик, до нижнього кінця якого нерухомо приєднана нижня пластина, покрита гумою, верхня частина хвостовика зігнута під кутом 45° відносно пластини, а на нижній частині хвостовика, розта (21)2002043294 со ю 53292 шованій над пластиною, з можливістю обертання встановлена фіксуюча гайка з вушками, причому збільшені голівки подовжених фіксуючих гвинтів мають наскрізні отвори Встановлення хвостовика в різьбовому фланці в центральній частині пластини, замість кулястого пластмасового шарніра, підвищує МІЦНІСТЬ насадки і її експлуатаційну надійність Використання хвостовика, верхня частина якого зігнута під кутом 45° до пластини, дозволяє мати фіксований кут, який відповідає фізіологічним особливостям рухів верхньої КІНЦІВКИ Можливість переміщення хвостовика крізь пластину по вертикалі дозволяє, при подовжених фіксуючих гвинтах та збільшенні діаметру їх головок і виконанні наскрізних отворів, затискати ручки побутових предметів в більшому діапазоні їх товщини, а також зручніше і надійніше фіксувати їх в насадці Використання спеціальної гайки з втулками для фіксації хвостовика в будь-якому положенні відносно вертикальної осі, замість кулястого пластмасового шарніра, підвищує зручність користування насадкою, надійність фіксації и хвостовика відносно вертикалі, а також експлуатаційну надійність і ДОВГОВІЧНІСТЬ насадки Суть винаходу пояснюється кресленням, на якому зображено фіг 1 - насадка до протеза верхньої КІНЦІВКИ, в розрізі, фіг 2 - насадка, вид збоку Насадка до протеза верхньої КІНЦІВКИ складається з пластини 1 (фиг 1), пружної скоби 2 з притискними роликами 3, які встановлені на кінцях скоби 2 Прижимні ролики 3 охоплені кінцями скоби 2, які зафіксовані заклепками 4 Крізь бокові поверхні роликів на різьбі проходять фіксуючі гвинти 5 з головками 6, в яких виконані наскрізні отвори 7 В центрі пластини 1 за допомогою заклепок 8 нерухомо встановлений різьбовий фланець 9, крізь який проходить хвостовик 10, на якому за допомогою гвинта 11 закріплена нижня пластина 12 До пластини 12 за допомогою клею приєднана гумова прокладка 13 Хвостовик 10, верхня частина якого зігнута під кутом 45° до пластини 1, в нижній частині має різьбу, за допомогою якої має можливість руху в різьбовому фланці 9 Зверху фланця 9, на нижній частині хвостовика, з можливістю обертання, встановлена спеціальна гайка 14 В верхній зігнутій частині на хвостовику встановлений штифт 15 і виконана проточка 16 Насадку до протеза верхньої КІНЦІВКИ використовують наступним чином Розфіксувавши хвостовик 10 поворотом спеціальної гайки 14, викручують його до контакту нижньої 12 і верхньої 1 пластин Викручуючи фіксуючий гвинт 5 з боку розфіксацм, виводять його з прорізі верхньої 1 пластини Викручуючи фіксуючий гвинт 5 з боку нероз'ємного з'єднання пластини 1 і скоби 2, встановлюють орієнтовну відстань між скобою 2 і пластиною 1, що відповідає товщині ручки побутового предмета, яку необхідно затиснути за допомогою насадки Підводячи скобу 2 під ручку побутового предмета, фіксуючий гвинт 5 заводять в прорізь пластини 1 і фіксують Повертаючи хвостовик 10, збільшують притиск ручки до пружної скоби 2 і фіксують хвостовик 10 у необхідному положенні відносно вертикалі за допомогою спеціальної гайки 14 Конструкція насадки до протеза верхньої КІНЦІВКИ забезпечує користування необхідними предметами з ручками різної товщини праскою, чайником, дуршлагом та т п , дозволяючи регулювати величину і силу притиску ручок в необхідному діапазоні, що збільшує надійність утримання предметів Заміна кулястого пластмасового шарніра різьбовим фланцем, по якому рухається зігнутий під 45° хвостовик, зміцнює конструкцію, підвищуючи її ДОВГОВІЧНІСТЬ Використання спеціальної гайки для фіксації хвостовика в будь-якому положенні відносно вертикалі, забезпечує надійність фіксації положення хвостовика і зручність користування насадкою Таким чином запропонована конструкція розширює можливості користування інвалідами, забезпеченими протезами верхніх КІНЦІВОК, більшою КІЛЬКІСТЮ побутових предметів, що підвищує рівень соціально-побутової реабілітації інвалідів з дефектами верхніх КІНЦІВОК 53292 15 гг.2 Фіг Л ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
