Апарат озонотерапії універсальний медичний

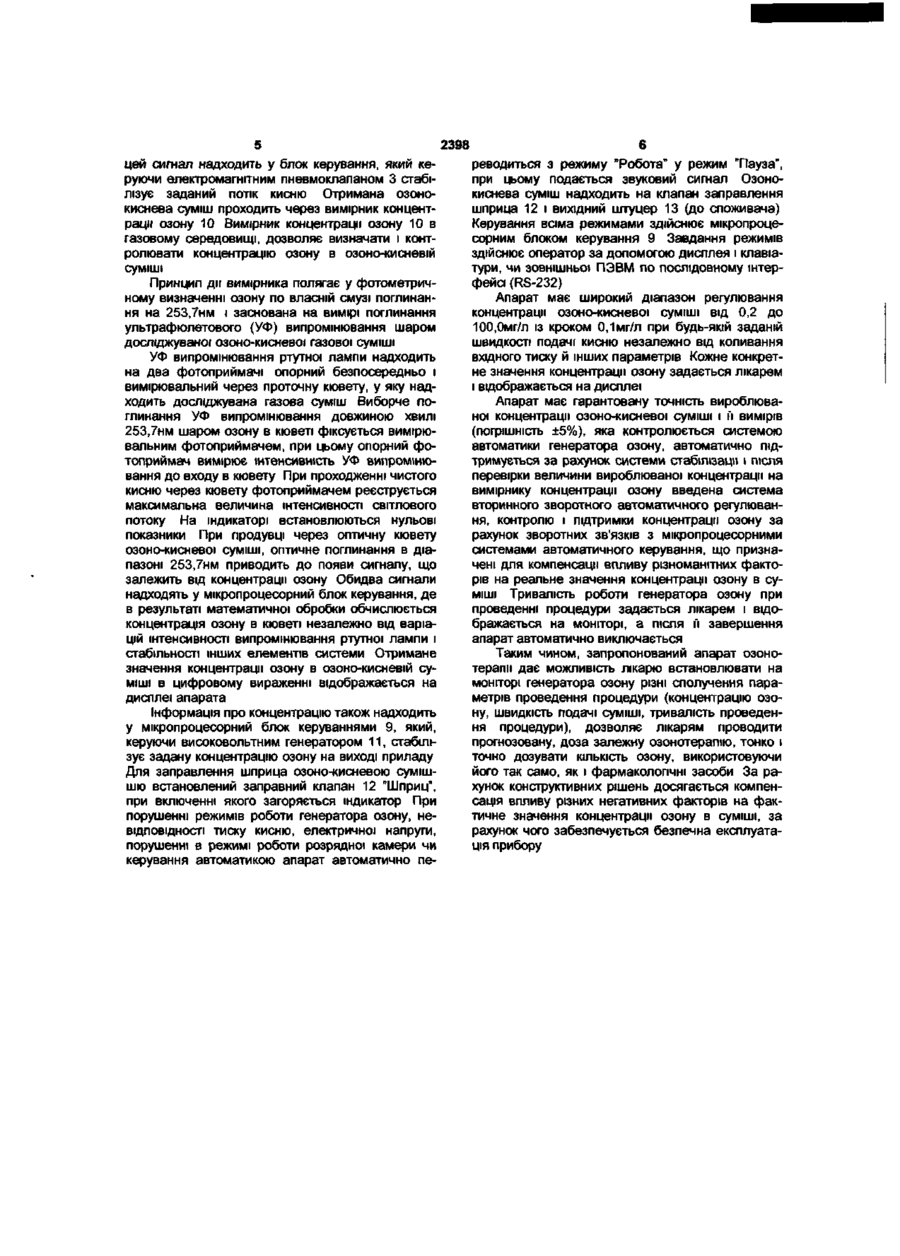

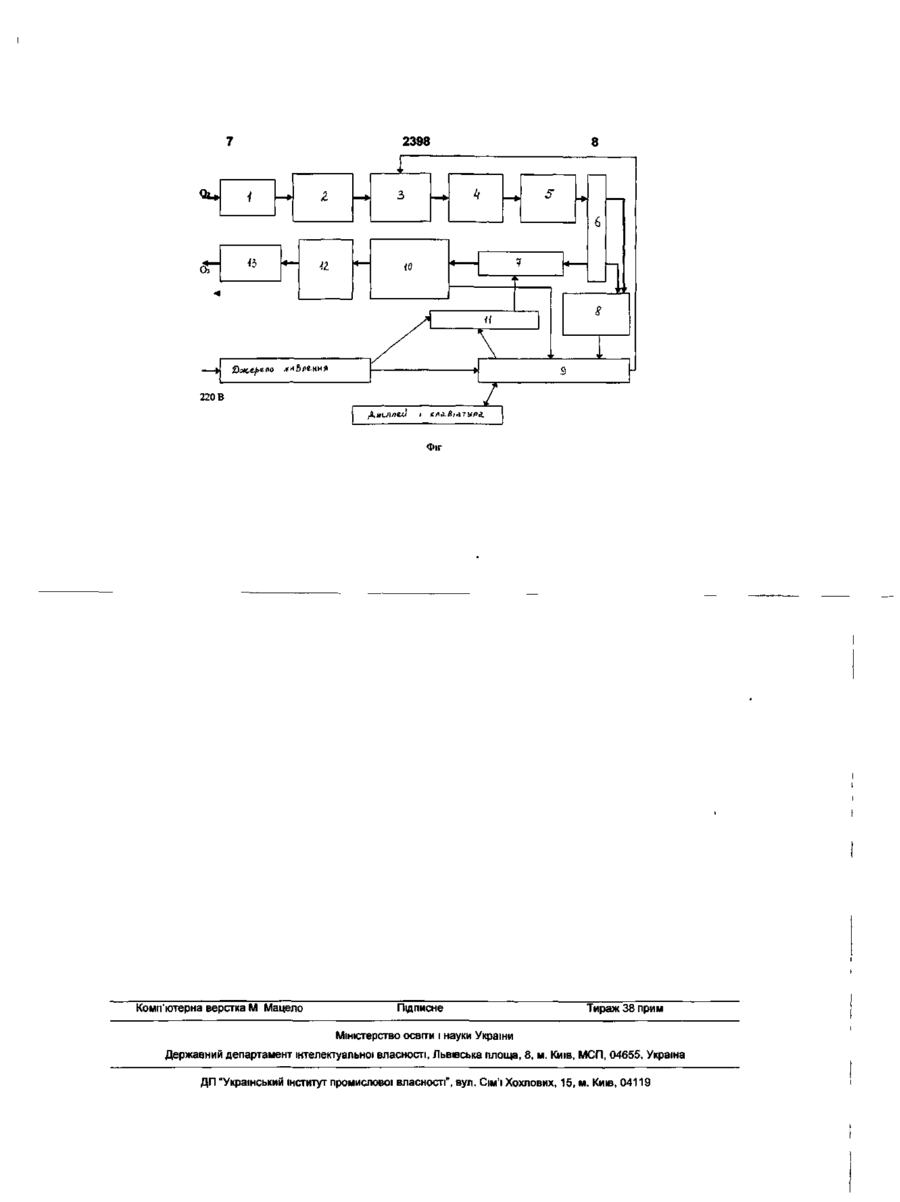

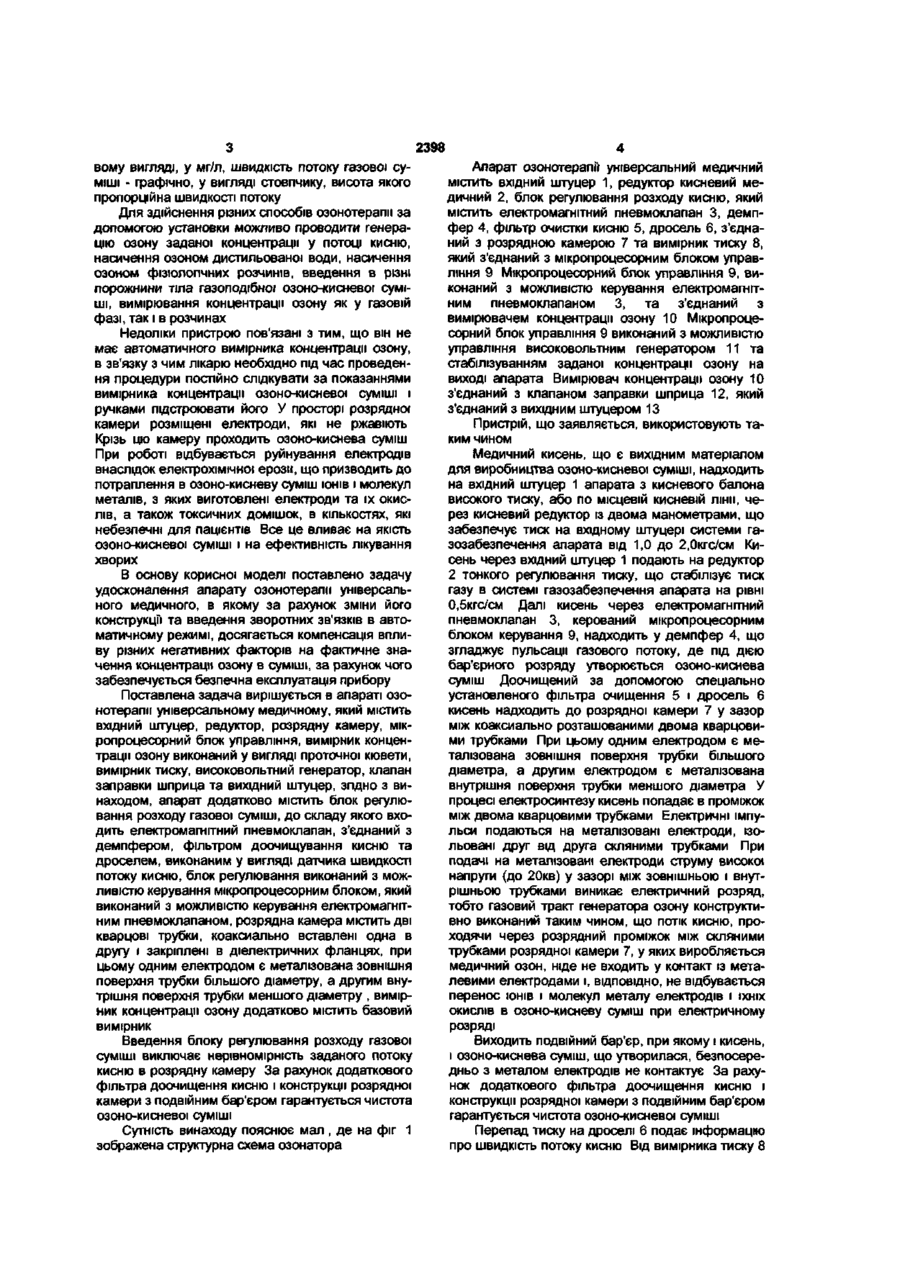

Апарат озонотерапм універсальний медичний, який містить вхідний штуцер, редуктор, розрядну камеру, мікропроцесорний блок управління, вимірник концентрації озону виконаний у вигляді проточної кювети, вимірник тиску, високовольтний генератор, клапан заправки шприца та вихідний штуцер, який відрізняється тим, що апарат додатково містить блок регулювання розходу газової суміші, до складу якого входить електромагнітний пневмоклапан, з'єднаний з демпфером, фільтром доочищування кисню та дроселем, виконаним у вигляді датчика швидкості потоку кисню, блок регулювання виконаний з можливістю керування мікропроцесорним блоком, який виконаний з можливістю керування електромагнітним пневмоклапаном та з можливістю управління високовольтним генератором, газовим потоком та стабілізуванням заданої концентрації озону на виході апарата, розрядна камера містить дві кварцові трубки, коаксіально вставлені одна в одну і закріплені в діелектричних фланцях, при цьому одним електродом є металізована зовнішня поверхня трубки більшого діаметра, а іншим внутрішня поверхня трубки меншого діаметра, вимірник концентрації озону додатково містить базовий вимірник Корисна модель відноситься до медицини, а саме до пристроїв синтезу озону для використання з медичної метою ВІДОМІ озонатори коронного розряду з діелектричним бар'єром, в яких використано один із різновидів коронного розряду, так званий бар'єрний розряд (Филипов Ю В , Вобликова В А , Пантенев В И Електросинтез озону - М изд МГУ, 1987 237с) Озонатори являють двохелектродні системи коаксиального типу Один або обидва електроди такої системи покриті діелектричним шаром з боку розрядного проміжку, або між електродами розташована діелектрична перегородка Недоліки цього пристрою пов'язані з тим, що під час роботи відбувається нагрів та поступове руйнування діелектрика з видаленням шкідливих речовин, які забруднюють озоно-кисневу суміш Це значно обмежує сферу застосування таких озонаторів, особливо в медицині Найбільш близьким та обраним за прототип є установка озонотерапевтична автоматична з деструктором озону УОТА-60-01-"Медозон" (Паспорт по эксплуатации - Москва) Установка містить розрядну камеру, вхідний штуцер, редуктор, вентиль плавного регулювання швидкості потоку кисню, вимірник концентрацП озону, блок каталітичного розкладу озону і блок мікропроцесорного управління, високовольтний генератор, клапан заправки шприца, вихідний штуцер Кисень крізь вхідний штуцер потрапляє до редуктора, де його тиск знижується з вхідного (максимально - до 400кПа) до робочого рівня -(3545)кПа Далі через вентиль тонкого регулювання і вимірювач швидкості потоку кисень потрапляє до вхідного клапану, який керується мікропроцесором Під час початку роботи мікропроцесор відчиняє вхідний клапан і потік кисню потрапляє до озонатору, а потім до фотометричного блоку безперервного вимірювання концентрації озону в потоці кисню Після вимірювального блоку озоно-киснева суміш через штуцер ОЗОН на передній панелі приладу подається до зовнішнього пристрою Залишковий озон через штуцер ЗБРОС потрапляє до уловлювача вологи і далі до блоку каталітичного розкладення залишкового озону Управління установкою і вимір параметрів у ній виконується мікропроцесорним блоком Результати вимірів виводяться на рідкокристалічий екран концентрація озону в газі і рідині - в цифро 00 со CM 2398 вому вигляді, у мг/л, швидкість потоку газової суміші - графічно, у вигляді стовпчику, висота якого пропорційна швидкості потоку Для здійснення різних способів озонотерапм за допомогою установки можливо проводити генерацію озону заданої концентрації у потоці кисню, насичення озоном дистильованої води, насичення озоном фізіологічних розчинів, введення в різні порожнини тіла газоподібної озоно-кисневої суміші, вимірювання концентрації озону як у газовій фазі, так і в розчинах Недоліки пристрою пов'язані з тим, що він не має автоматичного вимірника концентрації озону, в зв'язку з чим лікарю необхідно під час проведення процедури постійно слідкувати за показаннями вимірника концентрації озоно-кисневої суміші і ручками підстроювати його У просторі розрядної камери розміщені електроди, які не ржавіють Крізь цю камеру проходить озоно-киснева суміш При роботі відбувається руйнування електродів внаслідок електрохімічної ерозії, що призводить до потраплення в озоно-кисневу суміш ІОНІВ і молекул металів, з яких виготовлені електроди та їх окислів, а також токсичних домішок, в кількостях, які небезпечні для пацієнтів Все це вливає на якість озоно-кисневої суміші і на ефективність лікування хворих В основу корисної моделі поставлено задачу удосконалення апарату озонотерапи універсального медичного, в якому за рахунок зміни його конструкції та введення зворотних зв'язків В автоматичному режимі, досягається компенсація впливу різних негативних факторів на фактичне значення концентрації озону в суміші, за рахунок чого забезпечується безпечна експлуатація прибору Поставлена задача вирішується в апараті озонотерапи універсальному медичному, який містить вхідний штуцер, редуктор, розрядну камеру, мікропроцесорний блок управління, вимірник концентрації озону виконаний у вигляді проточної кювети, вимірник тиску, високовольтний генератор, клапан заправки шприца та вихідний штуцер, згідно з винаходом, апарат додатково містить блок регулювання розходу газової суміші, до складу якого входить електромагнітний пневмоклапан, з'єднаний з демпфером, фільтром доочищування кисню та дроселем, виконаним у вигляді датчика швидкості потоку кисню, блок регулювання виконаний з можливістю керування мікропроцесорним блоком, який виконаний з можливістю керування електромагнітним пневмоклапаном, розрядна камера містить дві кварцові трубки, коаксиально вставлені одна в другу і закріплені в діелектричних фланцях, при цьому одним електродом є металізована зовнішня поверхня трубки більшого діаметру, а другим внутрішня поверхня трубки меншого діаметру , вимірник концентрації озону додатково містить базовий вимірник Введення блоку регулювання розходу газової суміші виключає нерівномірність заданого потоку кисню в розрядну камеру За рахунок додаткового фільтра доочищення кисню і конструкції розрядної камери з подвійним бар'єром гарантується чистота озоно-кисневої суміші Сутність винаходу пояснює мал , де на фіг 1 зображена структурна схема озонатора Апарат озонотерапп універсальний медичний містить вхідний штуцер 1, редуктор кисневий медичний 2, блок регулювання розходу кисню, який містить електромагнітний пневмоклапан 3, демпфер 4, фільтр очистки кисню 5, дросель 6, з'єднаний з розрядною камерою 7 та вимірник тиску 8, який з'єднаний з мікропроцесорним блоком управління 9 Мікропроцесорний блок управління 9, виконаний з можливістю керування електромагнітним пневмоклапаном 3, та з'єднаний з вимірювачем концентрації озону 10 Мікропроцесорний блок управління 9 виконаний з можливістю управління високовольтним генератором 11 та стабілізуванням заданої концентрації озону на виході апарата Вимірювач концентрації озону 10 з'єднаний з клапаном заправки шприца 12, який з'єднаний з вихідним штуцером 13 Пристрій, що заявляється, використовують таким чином Медичний кисень, що є вихідним матеріалом для виробництва озоно-кисневої суміші, надходить на вхідний штуцер 1 апарата з кисневого балона високого тиску, або по місцевій кисневій лінії, через кисневий редуктор із двома манометрами, що забезпечує тиск на вхідному штуцері системи газозабезпечення апарата від 1,0 до 2,0кгс/см Кисень через вхідний штуцер 1 подають на редуктор 2 тонкого регулювання тиску, що стабілізує тиск газу в системі газозабезпечення апарата на рівні 0,5кгс/см Далі кисень через електромагнітний пневмоклапан 3, керований мікропроцесорним блоком керування 9, надходить у демпфер 4, що згладжує пульсації газового потоку, де під дією бар'єрного розряду утворюється озоно-киснева суміш Доочищений за допомогою спеціально установленого фільтра очищення 5 і дросель 6 кисень надходить до розрядної камери 7 у зазор між коаксиально розташованими двома кварцовими трубками При цьому одним електродом є металізована зовнішня поверхня трубки більшого діаметра, а другим електродом є металізована внутрішня поверхня трубки меншого діаметра У процесі електросинтезу кисень попадає в проміжок між двома кварцовими трубками Електричні імпульси подаються на металізовані електроди, ізольовані друг від друга скляними трубками При подачі на металізовані електроди струму високої напруги (до 20кв) у зазорі між зовнішньою і внутрішньою трубками виникає електричний розряд, тобто газовий тракт генератора озону конструктивно виконаний таким чином, що потік кисню, проходячи через розрядний проміжок між скляними трубками розрядної камери 7, у яких виробляється медичний озон, ніде не входить у контакт із металевими електродами і, ВІДПОВІДНО, не відбувається перенос ІОНІВ і молекул металу електродів і їхніх окислів в озоно-кисневу суміш при електричному розряді Виходить подвійний бар'єр, при якому і кисень, і озоно-киснева суміш, що утворилася, безпосередньо з металом електродів не контактує За рахунок додаткового фільтра доочищення кисню і конструкції розрядної камери з подвійним бар'єром гарантується чистота озоно-кисневої суміші Перепад тиску на дроселі 6 подає інформацію про швидкість потоку кисню Від вимірника тиску 8 2398 цей сигнал надходить у блок керування, який керуючи електромагнітним пневмоклапаном 3 стабілізує заданий потік кисню Отримана озонокиснева суміш проходить через вимірник концентрації озону 10 Вимірник концентрації озону 10 в газовому середовищі, дозволяє визначати і контролювати концентрацію озону в озоно-кисневій суміші Принцип дії вимірника полягає у фотометричному визначенні озону по власній смузі поглинання на 253,7нм і заснована на вимірі поглинання ультрафіолетового (УФ) випромінювання шаром досліджуваної озоно-кисневої газової суміші УФ випромінювання ртутної лампи надходить на два фотоприймачі опорний безпосередньо і вимірювальний через проточну кювету, у яку надходить досліджувана газова суміш Виборче поглинання УФ випромінювання довжиною хвилі 253,7нм шаром озону в кюветі фіксується вимірювальним фотоприймачем, при цьому опорний фотоприймач вимірює інтенсивність УФ випромінювання до входу в кювету При проходженні чистого кисню через кювету фотоприймачем реєструється максимальна величина інтенсивності світлового потоку На індикаторі встановлюються нульові показники При продувці через оптичну кювету озоно-кисневої суміші, оптичне поглинання в діапазоні 253,7нм приводить до появи сигналу, що залежить від концентрації озону Обидва сигнали надходять у мікропроцесорний блок керування, де в результаті математичної обробки обчислюється концентрація озону в кюветі незалежно від варіацій інтенсивності випромінювання ртутної лампи і стабільності інших елементів системи Отримане значення концентрації озону в озоно-кисневій суміші в цифровому вираженні відображається на дисплеї апарата Інформація про концентрацію також надходить у мікропроцесорний блок керуваннями 9, який, керуючи високовольтним генератором 11, стабілізує задану концентрацію озону на виході приладу Для заправлення шприца озоно-кисневою сумішшю встановлений заправний клапан 12 "Шприц", при включенні якого загоряється індикатор При порушенні режимів роботи генератора озону, невідповідності тиску кисню, електричної напруги, порушенні в режимі роботи розрядної камери чи керування автоматикою апарат автоматично пе реводиться з режиму "Робота" у режим "Пауза", при цьому подається звуковий сигнал Озонокиснева суміш надходить на клапан заправлення шприца 12 і вихідний штуцер 13 (до споживача) Керування всіма режимами здійснює мікропроцесорним блоком керування 9 Завдання режимів здійснює оператор за допомогою дисплея і клавіатури, чи зовнішньої ПЭВМ по послідовному інтерфейсі (RS-232) Апарат має широкий діапазон регулювання концентрації озоно-кисневої суміші від 0,2 до 100,0мг/л із кроком 0,1мг/л при будь-якій заданій швидкості подачі кисню незалежно від коливання вхідного тиску й інших параметрів Кожне конкретне значення концентрації озону задається лікарем і відображається на дисплеї Апарат має гарантовану точність вироблюваної концентрації озоно-кисневої суміші і її вимірів (погрішність ±5%), яка контролюється системою автоматики генератора озону, автоматично підтримується за рахунок системи стабілізації і після перевірки величини вироблюваної концентрації на вимірнику концентрації озону введена система вторинного зворотного автоматичного регулювання, контролю і підтримки концентрації озону за рахунок зворотних зв'язків з мікропроцесорними системами автоматичного керування, що призначені для компенсації впливу різноманітних факторів на реальне значення концентрації озону в суміші Тривалість роботи генератора озону при проведенні процедури задається лікарем і відображається на моніторі, а після й завершення апарат автоматично виключається Таким чином, запропонований апарат озонотерапм дає можливість лікарю встановлювати на моніторі генератора озону різні сполучення параметрів проведення процедури (концентрацію озону, швидкість подачі суміші, тривалість проведення процедури), дозволяє лікарям проводити прогнозовану, доза залежну озонотерапію, тонко і точно дозувати КІЛЬКІСТЬ озону, використовуючи його так само, як і фармакологічні засоби За рахунок конструктивних рішень досягається компенсація впливу різних негативних факторів на фактичне значення концентрації озону в суміші, за рахунок чого забезпечується безпечна експлуатація прибору 2398 — ІЬ к 3 * 4— —» • і ІО •« J 1 \ 7 220 В ФІГ Комп'ютерна верстка М Мацело Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
