Пристрій для порційного вивантаження матеріалів

Номер патенту: 24050

Опубліковано: 31.08.1998

Автор: Клименко Микола Іванович

Завантажити PDF файл.

Формула / Реферат

1. Устройство для порционной выгрузки материала, содержащее самосвальный кузов с закрепленными внутри него по меньшей мере одной вертикальной перегородкой, отличающееся тем, что вертикальная перегородка выполнена высотой, превосходящей высоту кузова и расположена поперек направления движения выгружаемой массы удобрений.

2. Устройство по п.1, отличающееся тем, что вертикальная перегородка закреплена шарнирно и снабжена гидроцилиндром для ее управления.

Текст

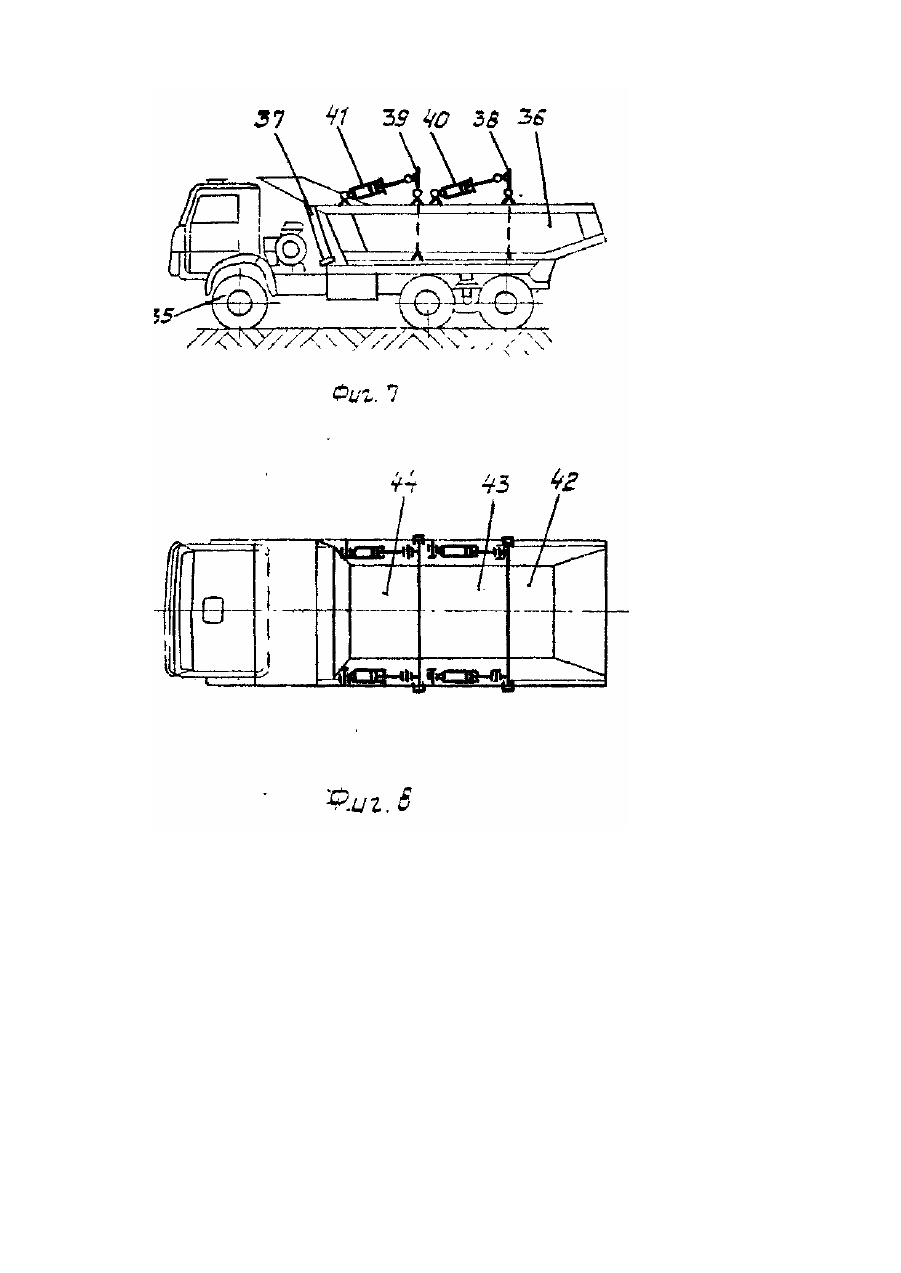

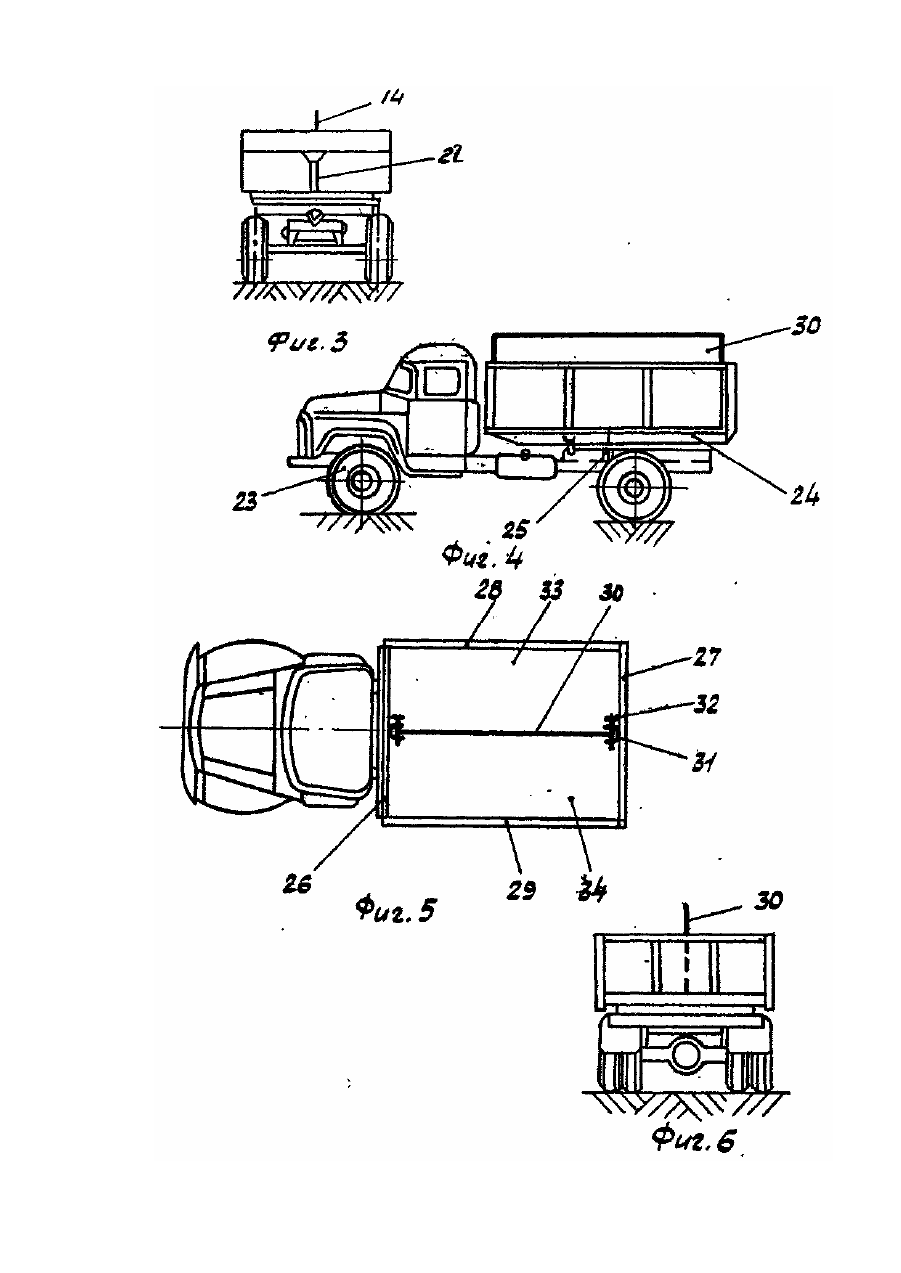

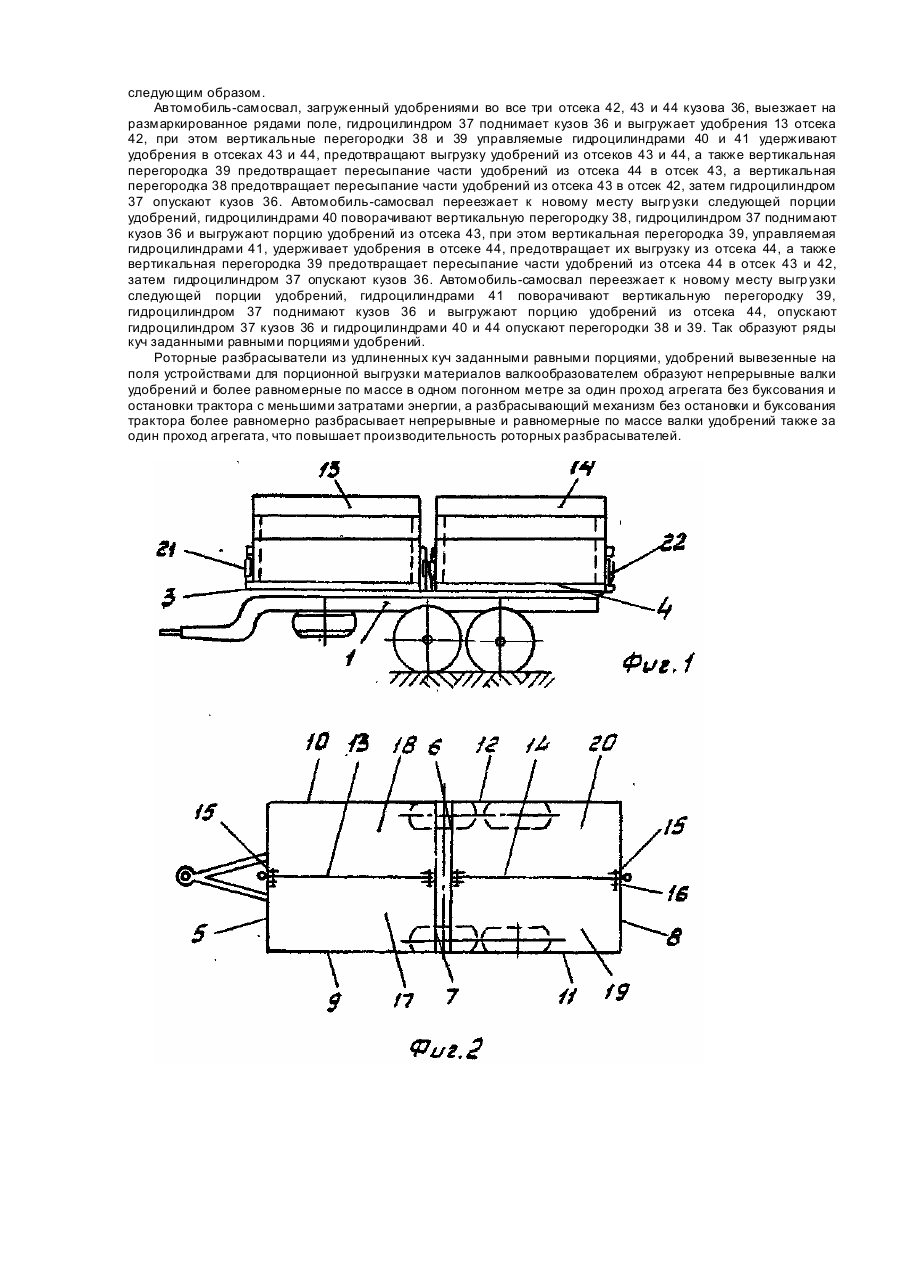

Изобретение относится к сельскохозяйственной технологии внесения органических удобрений из куч роторными разбрасывателями и к устройствам для порционной выгрузки материалов. Цель изобретения - увеличение производительности и повышение равномерности внесения органических удобрений из куч роторными разбрасывателями путем выгрузки устройствами удобрения заданными порциями. Эта цель достигается тем, что вертикальная перегородка кузова устройства для порционной выгрузки органических удобрений выполнена высотой, выше высоты кузова и расположена поперек движения выгружаемой массы удобрений. При этом шарнирно закрепленные внутри кузова перегородки снабжены гидроцилиндрами для их управления. На фиг. 1 схематично изображено устройство - прицеп-самосвал для порционной выгрузки органических удобрений в кучи, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.3 - то же, вид сзади; на фиг.4 - вариант устройства автомобиля-самосвала для порционной выгрузки органических удобрений в кучи, вид сбоку; на фиг.5 - то же, вид сверху; на фиг.6 - то же, вид сзади; на фиг.7 - второй вариант устройства автомобилясамосвала для порционной выгрузки удобрений в кучи, вид сбоку; на фиг.8 - то же, вид свер ху. Устройство для порционной выгрузки органических удобрений в кучи - прицеп-самосвал (фиг. 1-3) состоит из шасси 1, двух кузовов 3 и 4, разгружающихся на боковые стороны, состоящие из передних 5 и 6 и задних 7 и 8 бортов, жестко закрепленных и откидных боковых бортов 9, 10 и 11, 12. Внутри кузовов 3 и 4 имеются вертикальные перегородки 13 и 14, выполненные высотой, превосходящей высоту кузовов 3 и 4, и которые расположены поперек движения выгружаемой массы удобрений, закреплены к кузовам 3 и 4 посредством швеллеров 15 и болтов 16 и делят каждый кузов 3 и 4 на две равные по объему части, образуя по два отсека 17, 18 и 19, 20. В каждом отсеке 17, 18 и 19,20 содержатся равные порции удобрений. Кузова 3 и 4 опрокидываются и разгружаются с помощью гидравлических устройств 21 и 22. Устройство для порционной выгрузки органических удобрений - прицеп-самосвал работает следующим образом. Прицеп-самосвал, загруженный органическими удобрениями во все четыре отсека 17, 18 и 19, 20 кузова 3 и 4, транспортируется на размаркированное рядами поле. Гидравлическим устройством 21 поворачивают кузов 3, борт 9 открывается и порция удобрений с отсека 17 выгружается на боковую сторону, образуя удлиненную кучу удобрений, при этом перегородка 13 удерживает удобрения в отсеке 18 и предотвращает выгрузку удобрений с отсека 18 и пересыпание части удобрений из отсека 18 в отсек 17. Гидравлическим устройством 21 опускают кузов 3. Прицеп-самосвал транспортируют к месту выгр узки следующей порции удобрений. Гидравлическим устройством 21 поворачивают кузов 3 в другую сторону, борт 10 открывается и из отсека 18 выгружается порция удобрений на боковую сторону, образуя удлиненную кучу удобрений. Гидравлическим устройством 21 опускают кузов 3. Прицеп-самосвал транспортируют к месту выгр узки следующей порции удобрений. Гидравлическим устройством 22 поворачивают кузов 4, борт 11 открывается и из отсека 19 выгружается порция удобрений на боковую сторону, образуя удлиненную кучу удобрений, при этом перегородка 14 удерживает удобрения в отсеке 20, предотвращает выгрузку удобрений из отсека 20 и пересыпание удобрений из отсека 20 в отсек 19. Гидравлическим устройством 22 опускают кузов 4. Прицепсамосвал транспортируют к месту выгрузки следующей порции удобрений. Гидравлическим устройством 22 поворачивают кузов 4 в другую сторону, борт 12 открывается и из отсека 20 выгружается порция удобрений на боковую сторону, образуя удлиненную кучу удобрений. Гидравлическим устройством 22 опускают кузов 4. Так образуют с заданными равными порциями удобрений ряды куч, которые удлинены в направлении движения роторного разбрасывателя. Вариант устройства для порционной выгрузки органических удобрений - автомобиль-самосвал, например, типа ЗИЛ-ММЗ, ГАЗ-С АЗ, КАЗ, КамАЗ, "Урал" (фиг. 4-6) состоит из тягача 23, на котором установлен кузов 24 разгружающийся на две боковые стороны с помощью гидроцилиндра 25. Кузов 24 состоит из переднего 26 и заднего 27 бортов и боковых бортов 28 и 29. Внутри кузова 24 имеется вертикальная перегородка 30, выполненная высотой выше высоты кузова 24, расположенная поперек движения выгружаемой массы удобрений, закреплена к бортам 26 и 27 посредством швеллеров 31 и болтов 32 и делит кузов 24 на две равные по объему части, образуя два отсека 33 и 34. Автомобиль-самосвал, например, типа ЗИЛ-ММЗ, Г АЗ-С АЗ, КАЗ, Ка МАЗ, "Урал" выгр ужает удобрения порциями следующим образом. Автомобиль-самосвал, загруженный удобрениями в оба отсека 33 и 34 кузова 24, выезжает на размаркированное рядами поле, гидроцилиндром 25 поворачивает кузов 24 в одну из сторон, открывается борт 28 и выгружается порция удобрений 43 отсека 33, образуя удлиненную кучу удобрений, при этом вертикальная перегородка 30 предотвращает выгрузку удобрений и удерживает их в отсеке 34, а также предотвращает пересыпание части удобрений из отсека 34 в отсек 33, затем гидроцилиндром 25 опускают кузов 24. Автомобиль-самосвал переезжает к новому месту выгрузки следующей порции удобрений, гидроцилиндром 25 поворачивают кузов 24 в противоположную'сторону, открывается борт 29 и выгружается порция удобрений из отсека 34, образуя удлиненную кучу удобрений, и опускают кузов 24. Так образуют с заданными равными порциями удобрений ряды куч, которые удлинены в направлении движения роторного разбрасывателя. Второй вариант устройства для порционной выгрузки органических удобрений автомобиля-самосвала, например, типа КамАЗ, состоит из тягача 35, на котором установлен кузов 36 с задней разгрузкой с помощью гидроцилиндра 37. Внутри кузова 36 шарнирно закреплены вертикальные перегородки 38 и 39, выполненными высотой выше высоты кузова 36, расположены поперек движения выгружаемой массы органических удобрений, при этом вертикальные перегородки 38 и 39 снабжены гидроцилиндрами 40 и 41 для их управления и делят кузов 36 на равные по объему части, образуя три отсека 42, 43 и 44, в каждом из которых находятся равные порции удобрений. Количество вертикальных перегородок, которыми снабжены кузов автомобиля-самосвала, зависит от грузоподъемности автомобиля-самосвала и от потребной массы выгружаемой порции удобрений. ' Автомобиль-самосвал выгружает органические удобрения порциями следующим образом. Автомобиль-самосвал, загруженный удобрениями во все три отсека 42, 43 и 44 кузова 36, выезжает на размаркированное рядами поле, гидроцилиндром 37 поднимает кузов 36 и выгружает удобрения 13 отсека 42, при этом вертикальные перегородки 38 и 39 управляемые гидроцилиндрами 40 и 41 удерживают удобрения в отсеках 43 и 44, предотвращают выгрузку удобрений из отсеков 43 и 44, а также вертикальная перегородка 39 предотвращает пересыпание части удобрений из отсека 44 в отсек 43, а вертикальная перегородка 38 предотвращает пересыпание части удобрений из отсека 43 в отсек 42, затем гидроцилиндром 37 опускают кузов 36. Автомобиль-самосвал переезжает к новому месту выгр узки следующей порции удобрений, гидроцилиндрами 40 поворачивают вертикальную перегородку 38, гидроцилиндром 37 поднимают кузов 36 и выгружают порцию удобрений из отсека 43, при этом вертикальная перегородка 39, управляемая гидроцилиндрами 41, удерживает удобрения в отсеке 44, предотвращает их выгрузку из отсека 44, а также вертикальная перегородка 39 предотвращает пересыпание части удобрений из отсека 44 в отсек 43 и 42, затем гидроцилиндром 37 опускают кузов 36. Автомобиль-самосвал переезжает к новому месту выгр узки следующей порции удобрений, гидроцилиндрами 41 поворачивают вертикальную перегородку 39, гидроцилиндром 37 поднимают кузов 36 и выгружают порцию удобрений из отсека 44, опускают гидроцилиндром 37 кузов 36 и гидроцилиндрами 40 и 44 опускают перегородки 38 и 39. Так образуют ряды куч заданными равными порциями удобрений. Роторные разбрасыватели из удлиненных куч заданными равными порциями, удобрений вывезенные на поля устройствами для порционной выгрузки материалов валкообразователем образуют непрерывные валки удобрений и более равномерные по массе в одном погонном метре за один проход агрегата без буксования и остановки трактора с меньшими затратами энергии, а разбрасывающий механизм без остановки и буксования трактора более равномерно разбрасывает непрерывные и равномерные по массе валки удобрений также за один проход агрегата, что повышает производительность роторных разбрасывателей.
