Конвейєр-живильник

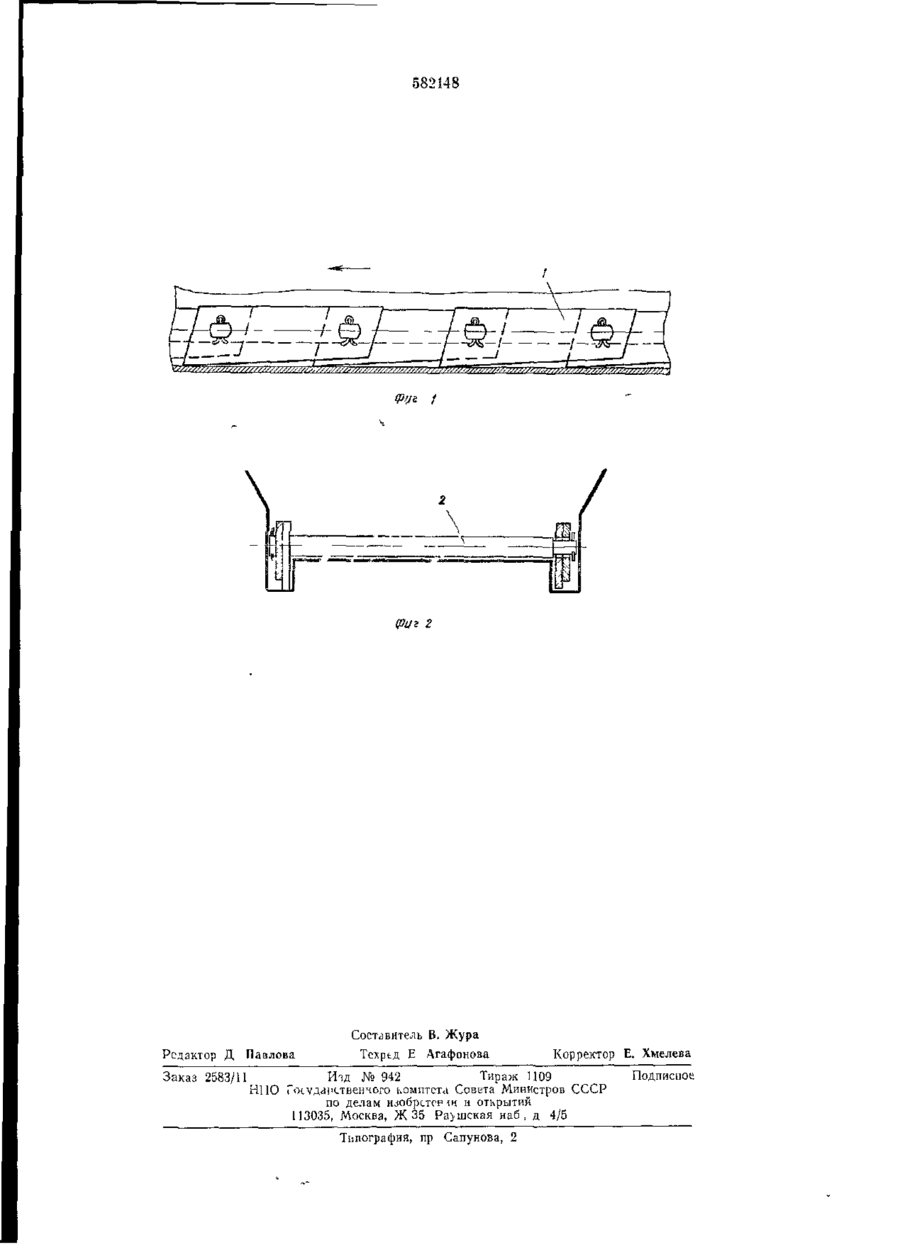

Советских (•'О К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Ы) Дополнительное к авт. свид-ву — (22) Заявлено 14.06.76 (21J 2373069/29-03 с присоединением заявки № Государственный комитет (23) Приоритет ;51) АІ. Кл. 2 В 65G І9/24 В 65G 45/00 — — Совета Министров СССР по делан изобретений и открытий (72) Авторы изобретения (71) Заявитель (43) Опубликовано 30.1 Ї.77. Бюллетень № 44 (53) УДК 621.887(088.8) (45) Дата опубликования описания 22.1177 И. В. Довгоший, А. А. Гординский, А. С. Лущай и А. М. Кадиров Запорожский конструкторско-технологическии институт сельскохозяйственного машиностроения (54) К О Н В Е Й Е Р - П И Т А Т Е Л Ь Изобретение относится к конвейерам-питателям и может быть использовано в машинах для поверхностного внесения удобрений. Известен конвейер-питатель, у которого соединение прутков осуществляется посредством крючков, выполненных на концах [1]. Недостатком такого питателя является напрессование удобрений в желобах настила, которое вызывает «всплывание» и дополнительные нагрузки. Наиболее близким техническим решением из известных является конвейер-питатель, включающий транспортирующие прутки, соединенные посредством четырехугольных пластин, имеющих нижние грани, расположенных с обоих сторон прутков в жолобах настила [2]. Однако при работе этого конвейера-питателя на минеральных удобрениях и известковых материалах происходит напрессовывание удобрений в желобах настила под прямоугольными соединительными звеньями, которое вызывает «всплывание.» и дополнительные нагрузки. Целью изобретения является исключение напрессовывания удобрений в желобах. Поставленная цель достигается тем, что нижние грани пластин скошены с возможностью образования острых углов с настилом. На фиг. 1 изображен конвейер-питатель, общий вид; на фиг. 2 — то же, в разрезе. Конвейер-питатель включает соединительные ЭВеЯЬЯ 1 Л ПрутКИ 2. ПрИ Д'ВИЖеНИИ КОїН5 вейера-питателя по настилу прутки 2 подают удобрения к дозирующему отверстию, а соединительные звенья 1 образуют ленточную пилу с острыми углами, расположенными по дну желоба настила против движения, и очищают 10 желоба от удобрений, исключая «всплывание» конвейера-питателя. Формула изобретения Конвейер-питатель, включающий транспортирующие прутки, соединенные посредством четырехугольных пластин, имеющих нижние грани, расположенные с обеих сторон прутков в желобах настила, отличающийся тем, что, с целью исключения напрессовыва20 ния удобрений в желобах, нижние грани пласшн скошены с возможностью образования острых углов с настилом. Источники информации, принятые во внимание при экспертизе 25 1. Патент США № 3253699, кл. 198—195, опублик. 1966. 2. Патент США № 3425536, кл. 198—189, опублик. 1968. IJ 582148 Составитель В. Жура Редактор Д Павлова Заказ 2583/11 Техред Е Агафонова Корректор Е. Хмелева Иід № 942 Тираж 1109 НПО Государственного комитета Совета Министров СССР по делам изобретен щ и открытий 113035, Москва, Ж 35 Ра>шская наб , д 4/5 Типография, пр Сапунова, 2 Подписное
