Лінія затримки імпульсного електричного сигналу

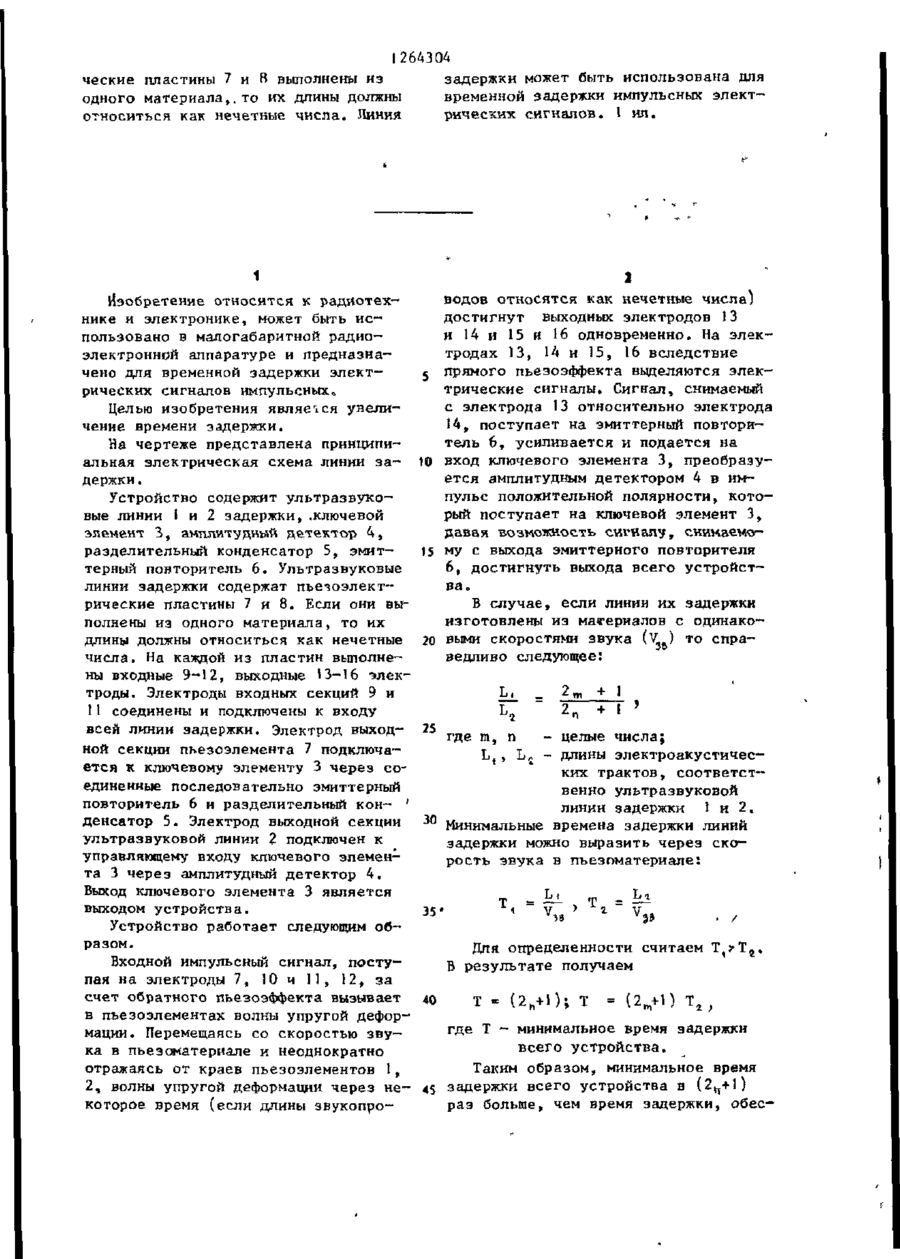

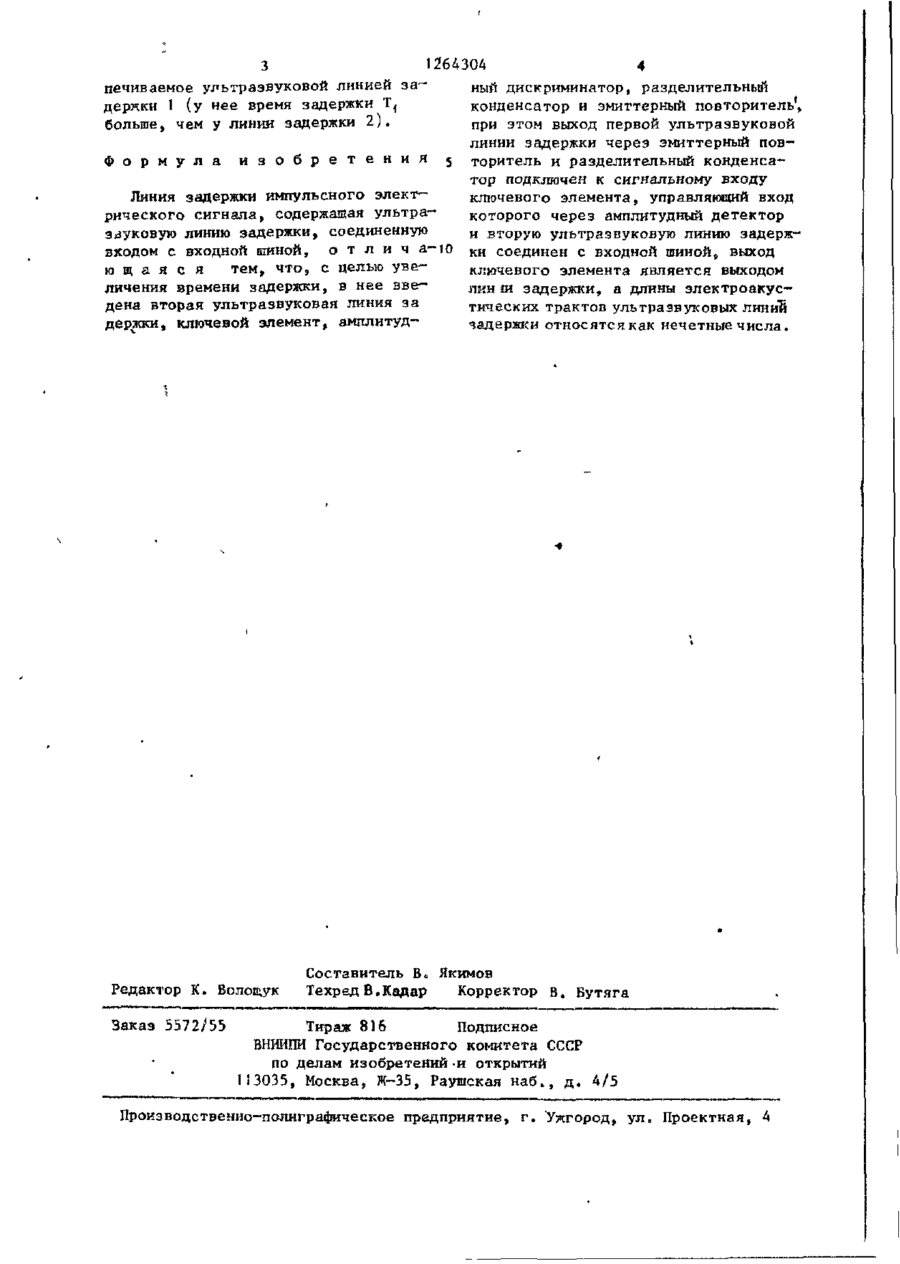

Изобретение относится к радиоэлектронике и может быть использовано в малогабаритной электронной аппаратуре. Целью изобретения является увеличение времени задержки. Для достижения этой цели в устройство дополнительно введены: вторая ультразвуковая линия задержки 2, ключевой элемент 3, амплитудный дискриминатор 4 Э разделительный конденсатор 5 и эмиттерный повторитель 6. Устройство также содержит пьезоэлектрические" пластины 7 и 8, входные 9-12 н выходные 13-16 электроды,, Если .пьезоэлектри (Л 1 CO о 1264304 ческие пластины 7 и Я выполнены из задержки может быть использована для одного материала,, то их длины должны временной задержки импульсных электотноситься как нечетные числа. Линия ричесзсих сигналов. 1 ил. 1 Изобретение относится к радиотехнике и электронике, может быть использовано в малогабаритной радиоэлектронной аппаратуре и предназначено для временной задержки электрических сигналов импульсныхо Целью изобретения являемся увеличение времени задержки. На чертеже представлена принципиальная электрическая схема линии задержки . Устройство содержит ультразвуковые линии I и 2 задержки, .ключевой элемент 3, амплитудный детектор 4, разделительный конденсатор 5, эмиттерный повторитель 6. Ультразвуковые линии задержки содержат пьезоэлектрические пластины 7 и 8. Если они выполнены из одного материала, то их длины должны относиться как нечетные числа. На каждой из пластин выполнены входные 9-12, выходные 13-16 электроды. Электроды входных секций 9 и 11 соединены и подключены к входу всей линии задержки. Электрод выходной секции пьезоэлемента 7 подключается к ключевому элементу 3 через соединенные последовательно эмиттерный повторитель 6 и разделительный кон— ' денсатор 5. Электрод выходной секции ультразвуковой линии 2 подключен к управляющему входу ключевого элемента 3 через амплитудный детектор 4. Выход ключевого элемента 3 является выходом устройства. водов относятся как нечетные числа) достигнут выходных электродов !3 и 14 и 15 и 16 одновременно. На электродах 13, 14 и 15, 16 вследствие прямого пьезоэффекта выделяются элек5 трические сигналы. Сигнал, снимаемый с электрода 13 относительно электрода 14, поступает на эмиттерный повторитель 6, усиливается и подается на 10 вход ключевого элемента 3, преобразуется амплитудным детектором 4 в импульс положительной полярности, который поступает на ключевой элемент 3, давая возможность сигналу, снимаемо15 му с выхода эмиттерного повторителя 6, достигнуть выхода всего устройства» В случае, если линии их задержки изготовлены из материалов с одинако20 выми скоростями звука (у' ) то справедливо следующее: L, 25 35 _ 2 + 1 целые числа; где m, L , L, - длины электроакустических трактов, соответственно ультразвуковой линии задержки 1 и 2, Минимальные времена задержки линий задержки можно выразить через скорость звука в пъезпматериале: т V V Устройство работает следующим образом. Для определенности считаем Входной импульсный сигнал, постуВ результате получаем пая на электроды 7, 10 ч 11, 12, за счет обратного пьезоэффекта вызывает 40 Т = (2 h +Oi Т = в пьезоэлементах волны упругой дефоргде Т - минимальное время задержки мации. Перемещаясь со скоростью звувсего устройства. ка в пьезоматериале и неоднократно Таким образом, минимальное время отражаясь от краев пьезоэлементов 1, 2, волны упругой деформации через не- 45 задержки всего устройства в (2(,+ 1) которое время (если длины звукопрораз больше, чем время задержки, обесг > 4 з і 26ДЗО4 печиваемое ультразвуковой линией з а ный дискриминатор, разделительный держки 1 (у нее время задержки Т4 конденсатор и эмиттерный повторитель', больше, чем у линии задержки 2 ) . при этом выход первой ультразвуковой линии задержки через эмиттерный повФ о р м у л а и з о б р е т е н и я 5 торитель и разделительный конденсатор подключен к сигнальному входу Линия задержки импульсного электключевого элемента, управляющий вход рического сигнала, содержащая ультракоторого через амплитудный детектор звуковую линию задержки, соединенную и вторую ультразвуковую линию задержвходом с входной шиной, о т л и ч а - 1 0 ки соединен с входной шиной, выход юща я с я тем, что, с целью увеключевого элемента является выходом личения времени задержки, в нее ввелин аи задержки, а длины электроакусдена вторая ультразвуковая линия за тических трактов ультразвуковых линии держки, ключевой элемент, амплитуд•задержки относятся как нечетные числа. Редактор К. Волощук Заказ 5572/55 Составитель В. Якимов Техред В.Кадар Корректор в . Бутяга Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений-и открытий 1ІЗО35, Москва, Ж-35, Раушская наб», д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
