Мальтійський механізм з корекцією руху вхідної ланки

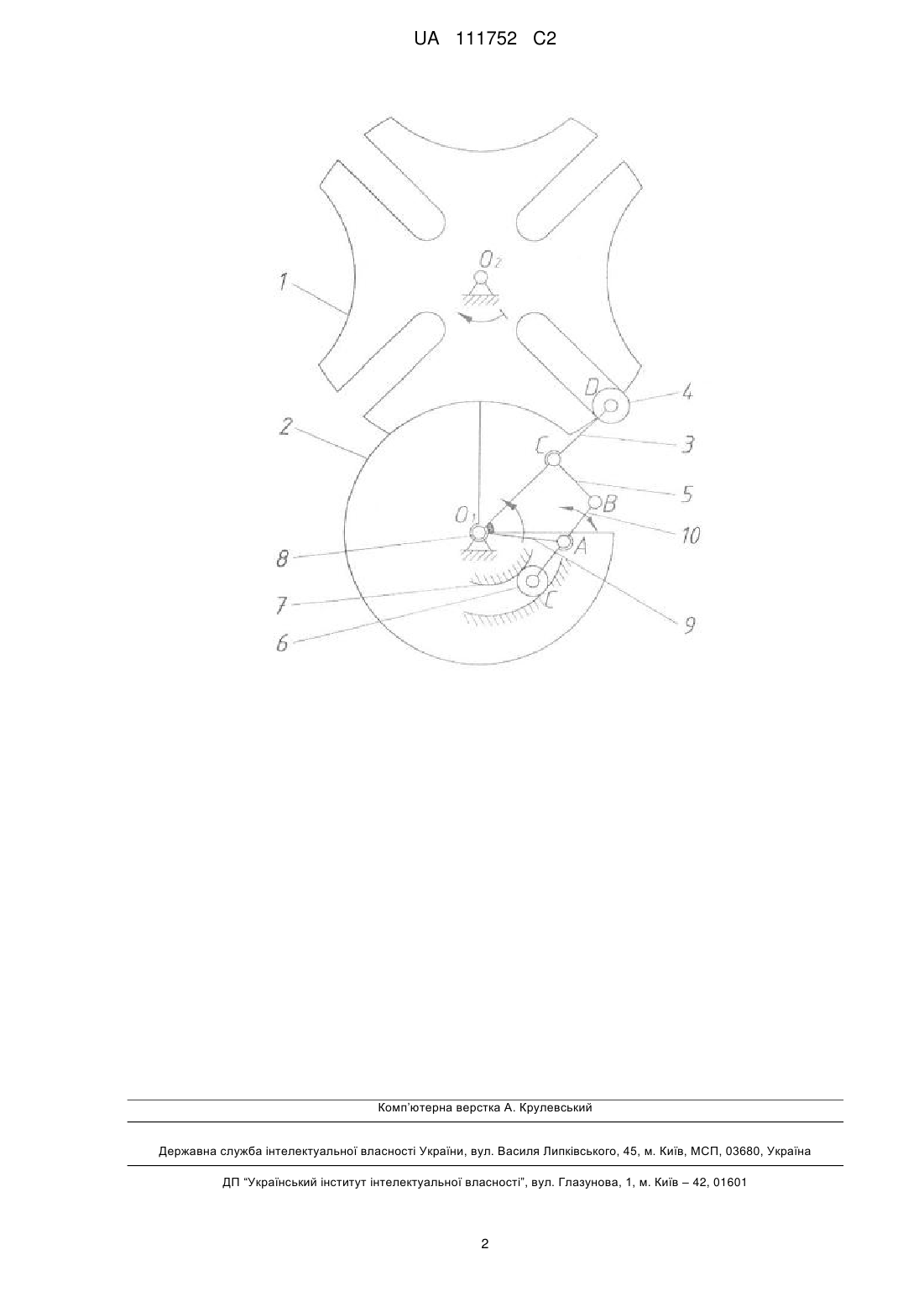

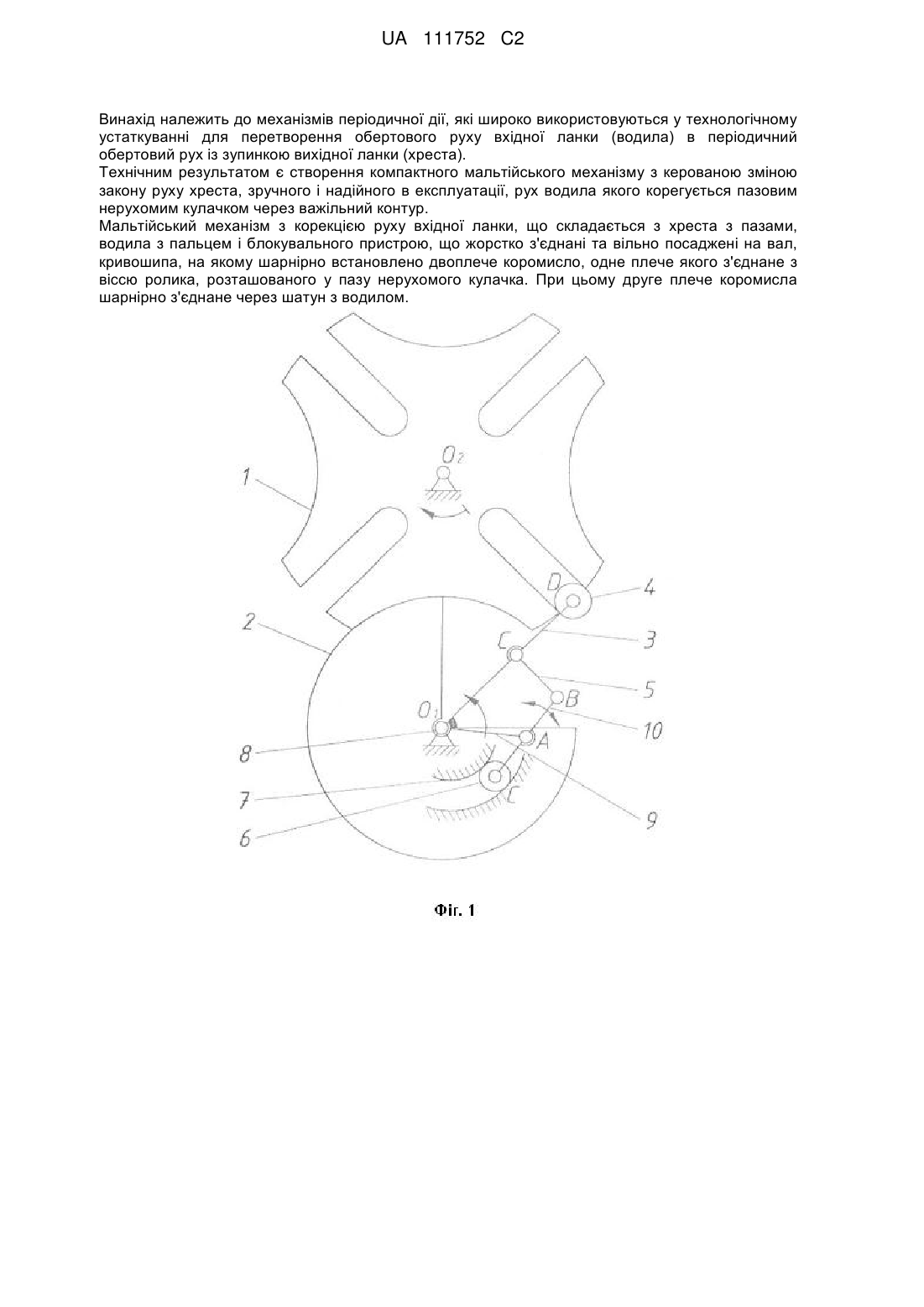

Реферат: UA 111752 C2 (12) UA 111752 C2 Винахід належить до механізмів періодичної дії, які широко використовуються у технологічному устаткуванні для перетворення обертового руху вхідної ланки (водила) в періодичний обертовий рух із зупинкою вихідної ланки (хреста). Технічним результатом є створення компактного мальтійського механізму з керованою зміною закону руху хреста, зручного і надійного в експлуатації, рух водила якого корегується пазовим нерухомим кулачком через важільний контур. Мальтійський механізм з корекцією руху вхідної ланки, що складається з хреста з пазами, водила з пальцем і блокувального пристрою, що жорстко з'єднані та вільно посаджені на вал, кривошипа, на якому шарнірно встановлено двоплече коромисло, одне плече якого з'єднане з віссю ролика, розташованого у пазу нерухомого кулачка. При цьому друге плече коромисла шарнірно з'єднане через шатун з водилом. UA 111752 C2 5 10 15 20 25 30 35 40 Винахід належить до механізмів періодичної дії, які широко використовуються у технологічному устаткуванні для перетворення обертового руху вхідної ланки (водила) в періодичний обертовий рух із зупинкою вихідної ланки (хреста). Особливостями роботи мальтійського механізму є наявність кутового прискорення хреста в початковий і завершальний моменти його повороту [1]. Це породжує інерційні навантаження на привід, що негативно впливає на експлуатаційні параметри всього механізму. Відомий мальтійський механізм [2], рух водила якого корегується пазовим нерухомим кулачком. У ньому жорстко з'єднані водило і блокувальний пристрій, вільно посаджені на валу, на якому шарнірно встановлено двоплече коромисло. Одне плече двоплечого коромисла шарнірно з'єднане з віссю повзуна, а друге плече - з віссю ролика. Недоліком такого механізму є наявність додаткової кулісної пари, що може призвести до зменшення к.к.д. роботи механізму і заклинювання. В основу винаходу ставиться задача створити компактний мальтійський механізм з керованою зміною закону руху хреста, зручного і надійного в експлуатації, рух водила якого корегується пазовим нерухомим кулачком через важільний контур. Поставлена задача створення нового мальтійського механізму, який складається з хреста з пазами, жорстко з'єднані блокувальний пристрій і водило з роликом, вільно посаджені на валу, до якого жорстко приєднаний кривошип, на якому шарнірно встановлене двоплече коромисло, полягає в тому, що одне плече коромисла шарнірно з'єднане через шатун з водилом, а друге з роликом, який перекочується в пазу нерухомого кулачка. Таким чином, технічний результат полягає у забезпеченні ефективної та надійної технічної експлуатації мальтійського механізму внаслідок плавного розгону та уповільнення хреста за потрібним законом руху. Схема мальтійського механізму зображена на кресленні. Мальтійський механізм складається з хреста 1 з пазами, закріпленого на валу Q 2; жорстко з'єднаних блокувального пристрою 2 та водила 3 з пальцем 4, що вільно посаджені на валу Q1, до яких жорстко приєднаний кривошип 9; на осі А кривошипа 9 шарнірно встановлено двоплече коромисло 10, плече АС якого шарнірно з'єднане з роликом 6, який знаходиться у пазу нерухомого кулачка 7, а плече АВ - з водилом 3 через шатун 5. Мальтійський механізм працює таким чином. У вихідному положенні хрест 1 з пазами нерухомий завдяки контакту блокувального пристрою 2 з дугоподібним увігнутим сектором хреста. При обертанні вала 8 з кривошипом 9 корегується кутове положення водила 3 з пальцем 4 відносно осі Q1 внаслідок перекочування ролика 6 в пазу нерухомого кулачка 7, що повертає двоплече коромисло 10 навколо осі А і одночасно надає додаткового руху водилу 3 через шатун 5. Таким чином забезпечується плавний розгін мальтійського хреста за потрібним законом, а згодом - безударний вихід пальця 4 з пазу хреста 1. Джерела інформації: 1. Полюдов О.М. Розрахунки циклових механізмів поліграфічних і пакувальних машин на персональних комп'ютерах: навчальний посібник. / О.М. Полюдов, В.О. Кузнецов, А.Б. Коломієць. - Львів: УАД, 2004. - С. 83. 2. Патент № 104790 України, МПК F16H 27/00. Мальтійський механізм з корекцією руху вхідної ланки. - Полюдов О.М., Регей І.І., Коломієць А.Б. - 11.03.2014, Бюл. № 5, 2014 р. - 3 стор. ФОРМУЛА ВИНАХОДУ 45 50 Мальтійський механізм з корекцією руху вхідної ланки, що складається з хреста з пазами, водила з пальцем і блокувального пристрою, що жорстко з'єднані та вільно посаджені на вал, кривошипа, на якому шарнірно встановлено двоплече коромисло, одне плече якого з'єднане з віссю ролика, розташованого у пазу нерухомого кулачка, який відрізняється тим, що друге плече коромисла шарнірно з'єднане через шатун з водилом. 1 UA 111752 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
