Сушарка льоносировини в рулонах

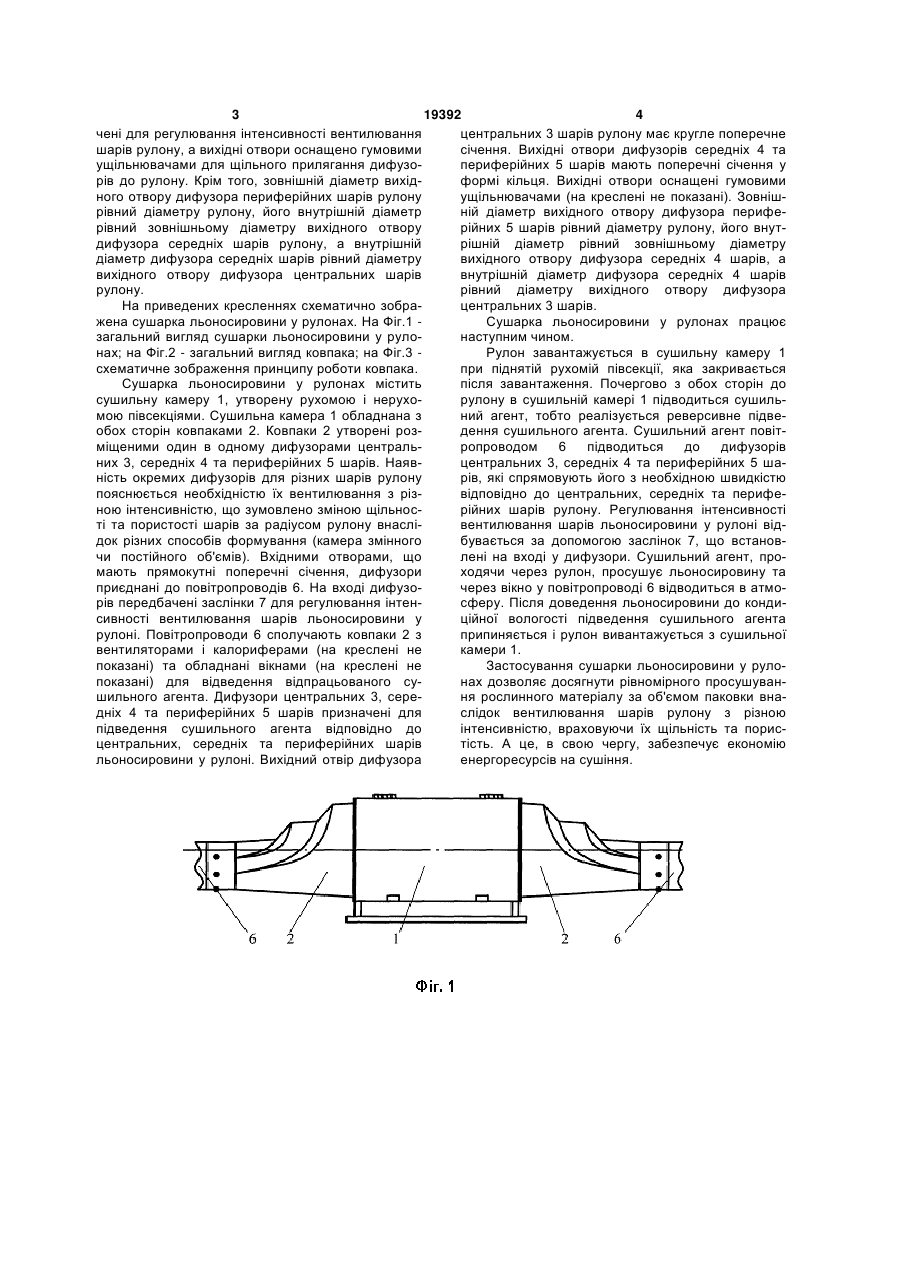

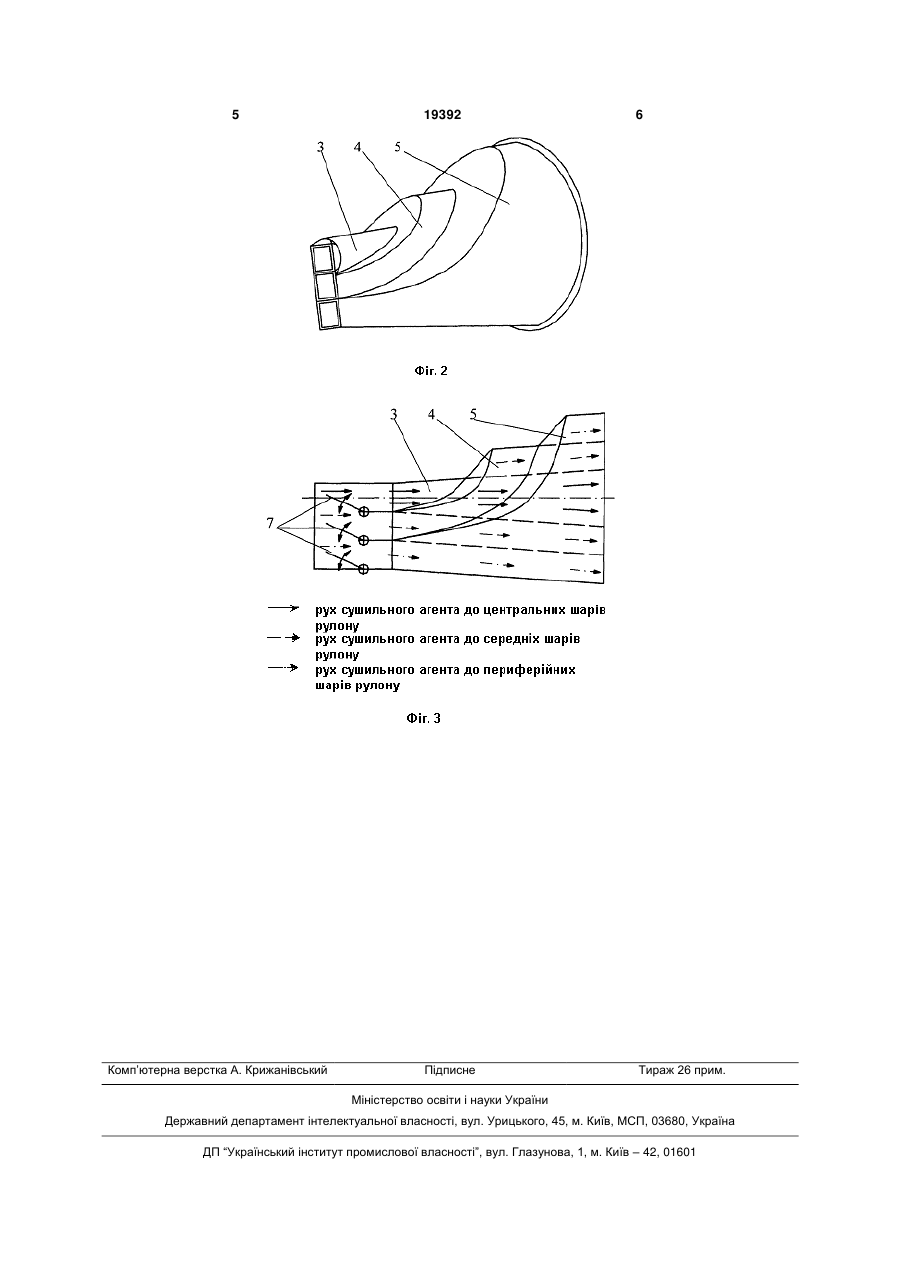

1. Сушарка льоносировини у рулонах, яка містить сушильну камеру з ковпаками, яка відрізняється тим, що ковпаки утворено розміщеними один в одному дифузорами, причому вхідні отвори дифузорів - з прямокутним поперечним перерізом, вихідні у дифузора центральних шарів рулону - з круглим поперечним перерізом, а у дифузорів середніх та периферійних шарів рулону - з поперечними перерізами у формі кільця. 3 19392 4 чені для регулювання інтенсивності вентилювання центральних 3 шарів рулону має кругле поперечне шарів рулону, а вихідні отвори оснащено гумовими січення. Вихідні отвори дифузорів середніх 4 та ущільнювачами для щільного прилягання дифузопериферійних 5 шарів мають поперечні січення у рів до рулону. Крім того, зовнішній діаметр вихідформі кільця. Вихідні отвори оснащені гумовими ного отвору дифузора периферійних шарів рулону ущільнювачами (на креслені не показані). Зовнішрівний діаметру рулону, його внутрішній діаметр ній діаметр вихідного отвору дифузора периферівний зовнішньому діаметру вихідного отвору рійних 5 шарів рівний діаметру рулону, його внутдифузора середніх шарів рулону, а внутрішній рішній діаметр рівний зовнішньому діаметру діаметр дифузора середніх шарів рівний діаметру вихідного отвору дифузора середніх 4 шарів, а вихідного отвору дифузора центральних шарів внутрішній діаметр дифузора середніх 4 шарів рулону. рівний діаметру вихідного отвору дифузора На приведених кресленнях схематично зобрацентральних 3 шарів. жена сушарка льоносировини у рулонах. На Фіг.1 Сушарка льоносировини у рулонах працює загальний вигляд сушарки льоносировини у рулонаступним чином. нах; на Фіг.2 - загальний вигляд ковпака; на Фіг.3 Рулон завантажується в сушильну камеру 1 схематичне зображення принципу роботи ковпака. при піднятій рухомій півсекції, яка закривається Сушарка льоносировини у рулонах містить після завантаження. Почергово з обох сторін до сушильну камеру 1, утворену рухомою і нерухорулону в сушильній камері 1 підводиться сушильмою півсекціями. Сушильна камера 1 обладнана з ний агент, тобто реалізується реверсивне підвеобох сторін ковпаками 2. Ковпаки 2 утворені роздення сушильного агента. Сушильний агент повітміщеними один в одному дифузорами центральропроводом 6 підводиться до дифузорів них 3, середніх 4 та периферійних 5 шарів. Наявцентральних 3, середніх 4 та периферійних 5 шаність окремих дифузорів для різних шарів рулону рів, які спрямовують його з необхідною швидкістю пояснюється необхідністю їх вентилювання з різвідповідно до центральних, середніх та перифеною інтенсивністю, що зумовлено зміною щільносрійних шарів рулону. Регулювання інтенсивності ті та пористості шарів за радіусом рулону внаслівентилювання шарів льоносировини у рулоні віддок різних способів формування (камера змінного бувається за допомогою заслінок 7, що встановчи постійного об'ємів). Вхідними отворами, що лені на вході у дифузори. Сушильний агент, промають прямокутні поперечні січення, дифузори ходячи через рулон, просушує льоносировину та приєднані до повітропроводів 6. На вході дифузочерез вікно у повітропроводі 6 відводиться в атморів передбачені заслінки 7 для регулювання інтенсферу. Після доведення льоносировини до кондисивності вентилювання шарів льоносировини у ційної вологості підведення сушильного агента рулоні. Повітропроводи 6 сполучають ковпаки 2 з припиняється і рулон вивантажується з сушильної вентиляторами і калориферами (на креслені не камери 1. показані) та обладнані вікнами (на креслені не Застосування сушарки льоносировини у рулопоказані) для відведення відпрацьованого сунах дозволяє досягнути рівномірного просушуваншильного агента. Дифузори центральних 3, сереня рослинного матеріалу за об'ємом паковки внадніх 4 та периферійних 5 шарів призначені для слідок вентилювання шарів рулону з різною підведення сушильного агента відповідно до інтенсивністю, враховуючи їх щільність та порисцентральних, середніх та периферійних шарів тість. А це, в свою чергу, забезпечує економію льоносировини у рулоні. Вихідний отвір дифузора енергоресурсів на сушіння. 5 Комп’ютерна верстка А. Крижанівський 19392 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
