Опора катіння для малих переміщень

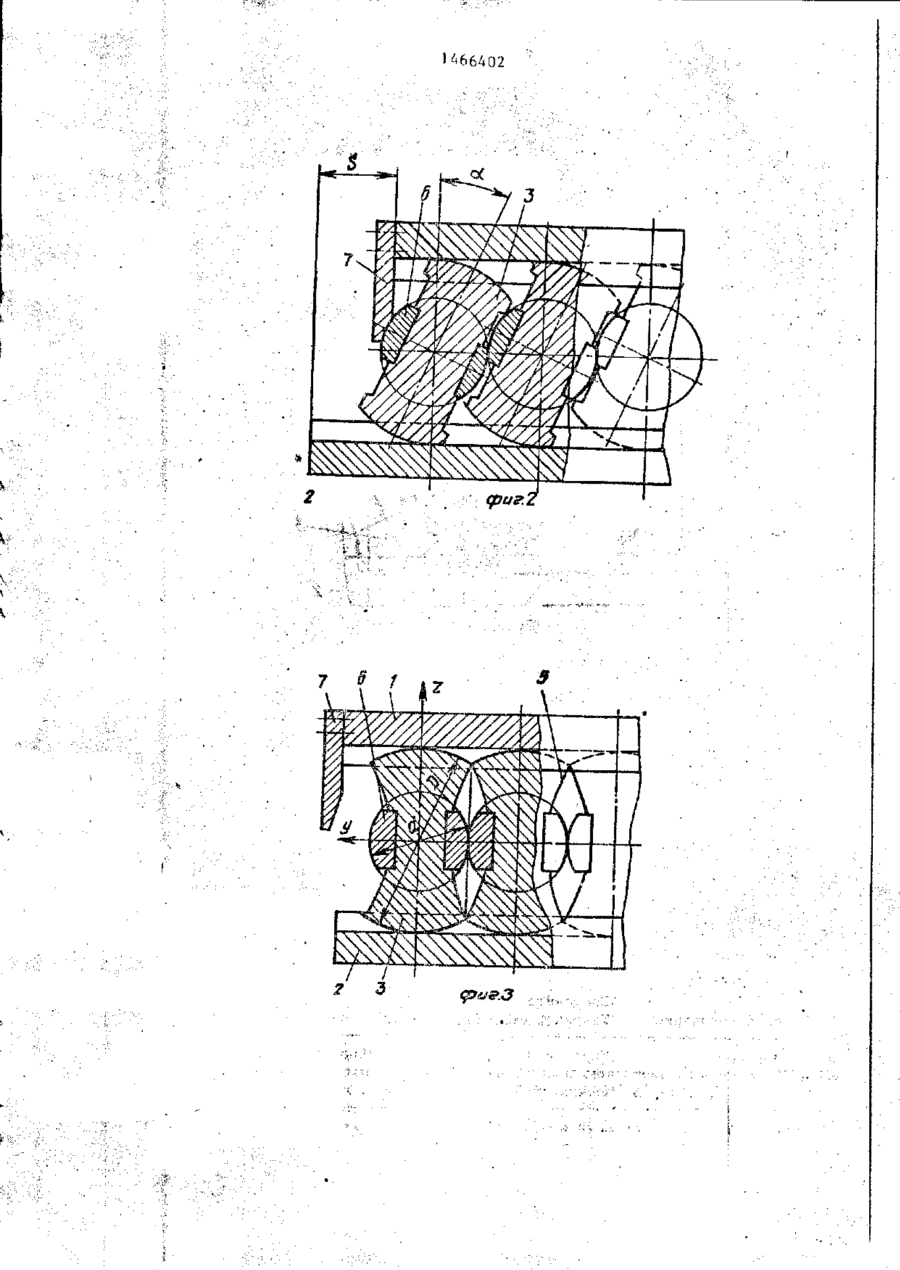

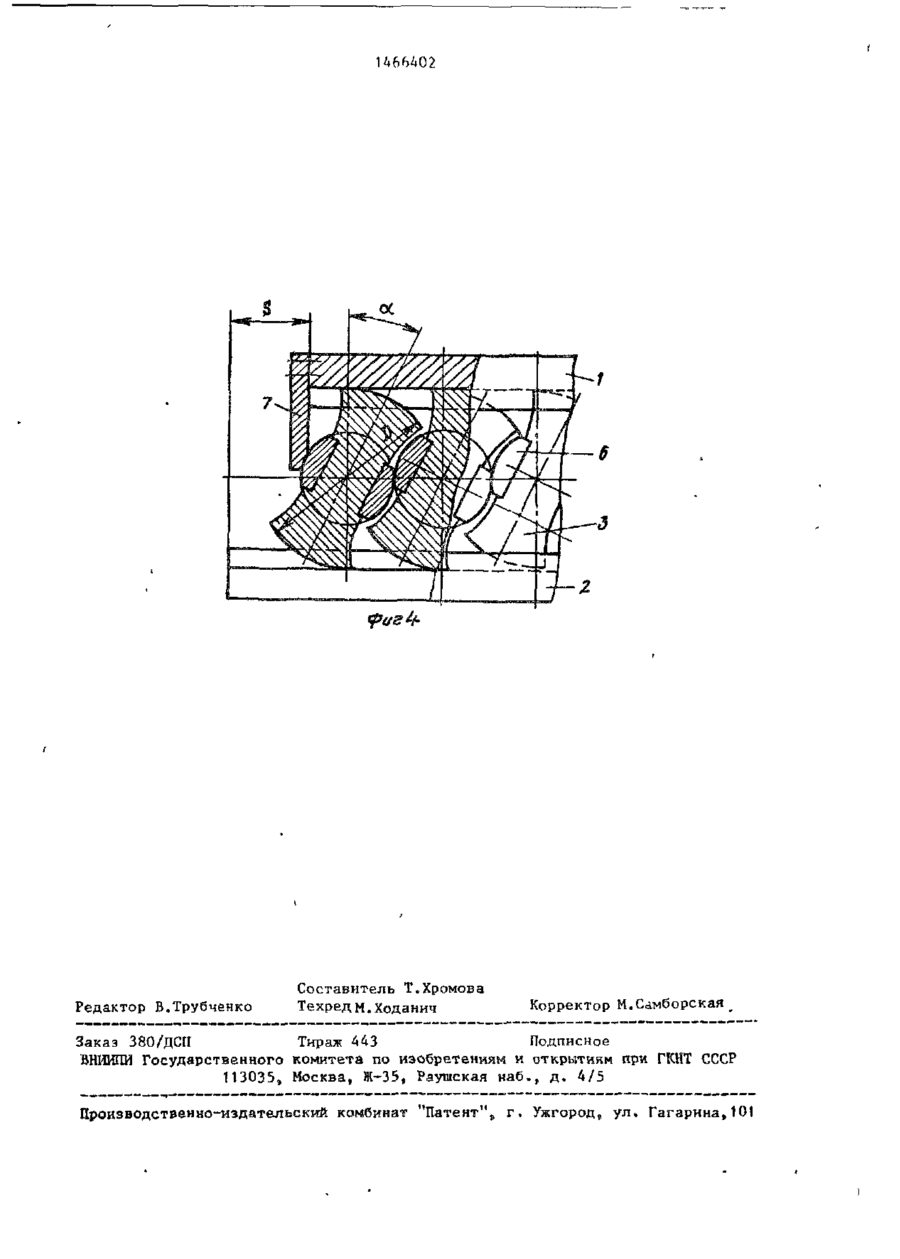

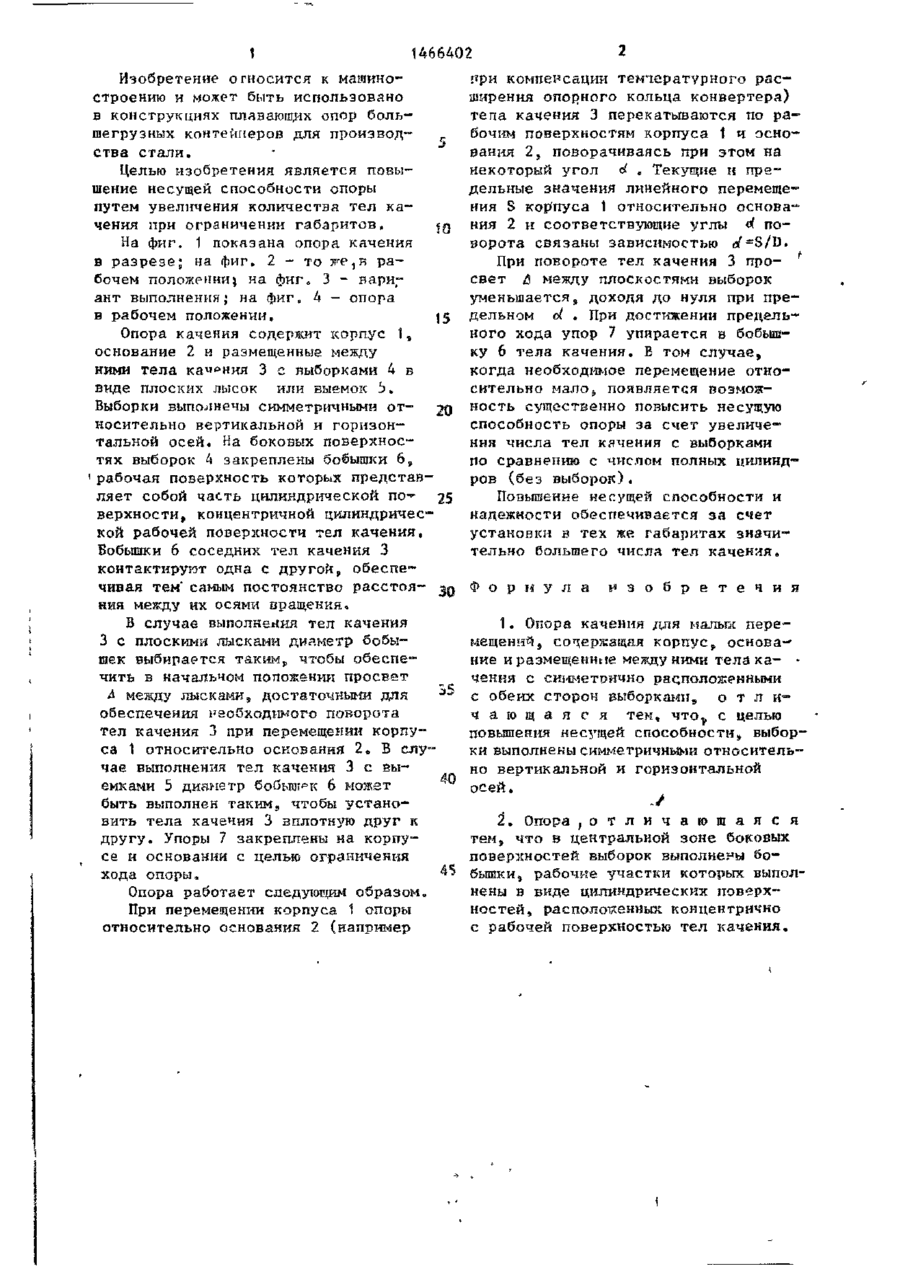

Изобретение относится к машиностроению и может быть использовано в конструкциях плавающих опор большегрузных конвертеров. Цель изобретения - повышение несущей способности за счет установки в тех же габа 10-89 ритах большего количества тел качения путем выполнения с их обеих сторон выборок. С обеих сторон тел качения, ус- ' тановленных между корпусом и основанием, выполнены выборкиу симметричные относительно горизонтальной и вертикальной осей на боковых поверхностях выборок закреплены бобышки, которые контактируя друг с другом, обеспечивают постоянство расстояния между телами качения. При перемещении корпуса относительно основания 2, просвет между плоскостями выборок уменьшается, доходя до нуля при предельном угле сі. Наличие выборок с обеих сторон тел качения позволяет сблизить тела качения и тем самым максимально повысить несущую способность опоры качения. 1 э.п. ф-лы, 4 ил. 1466402 Изобретение относится к машиностроению и может быть использовано в конструкциях плавающих опор большегрузных контейнеров для производства стали. Целью изобретения является повышение несущей способности опоры путем увеличения количества тел качения при ограничении габаритов. На фиг. 1 показана опора качения в разрезе; на фиг. 2 - то же,в рабочем положении і на фиг, 3 - вариант выполнения; на фиг. 4 - опора в рабочем положении. Опора качения содержит корпус 1, основание 2 и размещенные между ними тела ка^^ния 3 с выборками 4 в виде плоских лысок или выемок Ь. Выборки выполнены симметричными относительно вертикальной и горизонтальной осей. На боковых поверхностях выборок 4 закреплены бобышки 6, 1 рабочая поверхность которых представляет собой часть цилиндрической п - - 25 о* верхности, концентричной цилиндрической рабочей поверхности тел качения. Бобышки 6 соседних тел качения 3 контактируют одна с другой, обеспечивая тем' самым постоянство расстояния между их осями вращения* В случае выполнения тел качения 3 с плоскими лысками диаметр бобышек выбирается таким„ чтобы обеспечить в начальном положении просвет Л между лысками, достаточными для обеспечения необходимого поворота тел качения 3 при перемещении корпуса 1 относительно основания 2 в Б случае выполнения тел качения 3 с выемками 5 диаметр бобышек 6 монет быть выполнен таким,, чтобы установить тела качечия 3 вплотную друг к другу» Упоры 1 закреплены на корпусе и основании с целью ограничения хода опоры. Опора работает следующим образом. При перемещении корпуса 1 опоры относительно основания 2 (например компенсации температурного расширения опорного кольца конвертера) тепа качения 3 перекатываются по рабочим поверхностям корпуса 1 ч основания 2 S поворачиваясь при этом на некоторый угол с . Текущие и пре* дельные значения линейного перемещения S корпуса 1 относительно основа™ ния 2 и соответствующие углы d поворота связаны зависимостью c/=S/D. При повороте тел качения 3 про- ' свет й между плоскостями выборок уменьшается9 доходя до нуля при предельном d . При достижении предельного хода упор 7 упирается в бобышку 6 тела качения. Е том случае, когда необходимое перемещение относительно мало,» появляется воэмояность существенно повысить несущую способность опоры за счет увеличения числа тел качения с выборками по сравнению с числом полных цилиндров (без выборок). Повышение несущей способности и надежности обеспечивается за счет установки в тех же габаритах значительно большего числа тел качения. Ф о р м у л а и з о б р е т е н и я 1. Опора качения для малых пересоцержащая корпус, основание и размещенное между ними тела ка- • чекия с симметрично расположенными с обеих сторон выборками, о т л и™ ч а ю щ а я с я тек, что^ с целью повышения несущей способности» выборки выполнены симметричными относительно вертикальной и горизонтальной осей. 2. Опора , о т л и ч а ю щ а я с я тем, что в центральной зоне боковых поверхностей выборок выполнены бобышки 3 рабочие участки которых выполнены в виде цилиндрических поверхностей, р-асполотяенных концентрично с рабочей поверхностью тел качения. 466402 7 & 1 1466402 З Редактор В.Трубченко Составитель Т.Хромова Техреди. Ходанич Корректор М.Самборскаял Заказ 380/ДСП Тираж 443 Подписное ВНИИПИ Государственного кої^итета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент"в г. Ужгородв ул. Гагарина,101
