Лінійний підшипник опори для малих переміщень

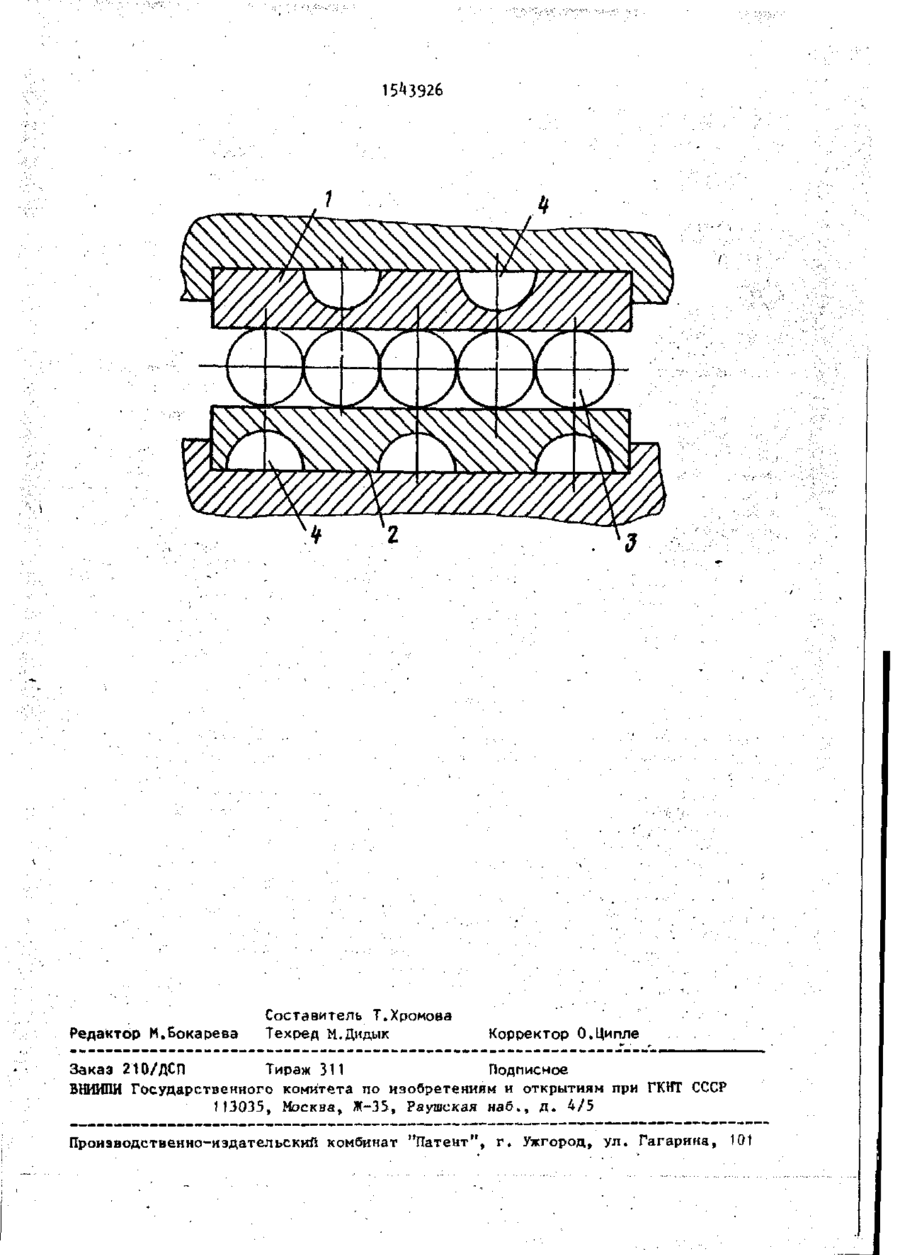

ДЛЯ СЛУЖГБНОГО ПОЛЬЗОВАНИЯ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (И) (51)5 В І* Д F 16 С 29/0*4 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) ^08397/23-27 (22) 11.01*.88 (71) Научно-производственное объединение по механизации, роботизации труда и совершенствованию ремонтного обеспечения на предприятиях черной металлургии (72) А.И.Пацер, И.Б.Свирский, В.Л.Клименкоу В.А.Набоков и В.В.Лагздиньш (53) 621.562.822.7 (088.8) (56) Авторское свидетельство СССР N" 393*198, кл. F 16 С 29/04, 1973. Изобретение относится к машиностроению и может быть использовано в качестве линейной опоры, например в конвертерах. Цель изобретения - повышение долговечности путем более равномерного нагружения тел качения. На чертеже изображен подшипник, общий вид. Линейный подшипник состоит из вкладыша 1, вкладыша 2 и установленных между ними тел качения 3. Во вкладыше 1 и вкладыше 2 в шахматном порядке напротив тел качения 3 выполнены поперечные пазы 4, Подшипник работает следующим образом. При перемещении вкладыша 1 за счет сил трения тела качения 3 катятся по вкладышу 2. За счет наличия поперечных пазов 4 вкладыш 2 и вкладыш 1 упруго деформируются в местах их контакта с телами качения 3» и про6-90 2 (5 ») ЛИНЕЙНЫЙ ПОДШИПНИК ОПОРЫ ДЛЯ МАЛЫХ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к машиностроению и может быть использовано в качестве линейной опоры, например в конвертерах. Цель изобретения - повышение долговечности опоры. При перемещении вкладыша 1 относительно вкладыша 2 за счет упругой реформации зоны контакта поверхностей качения вкладышей 1,2с телами качения 3 происходит выравнивание контактных напряжений вследствие наличия поперечных пазов А, расположенных в шахматном порядке. 1 ил. і исходит более равномерное распределение нагрузки между ними. Предлагаемый подшипник позволит повысить долговечность опор. Ф о р м у л а и з о б р е т е н и я Линейный подшипник опоры для малых перемещений, содержащий плоские вкладыши с посадочными поверхностями для установки в гнездах корпуса и основания опоры и размещенные между вкладышами тела качения, о т л и ч а ю щ и й с я тем. что, с целью повышения долговечности, на посадочных поверхностях вкладышей выполнены равномерно распределенные пазы, расположенные в одном вкладыше по отношению к пазам другого вкладыша в шахматном порядке, а расстояние между центрами пазов равно удвоенному диаметру тел качения. 15*3926 Редактор М.Бокарева Составитель Т.Хромова Техред М.Дидык Корректор О.Ципле Заказ 21 О/ДСП Тираж 311 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР М3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
