Віброізоляційна опора рахманова м.м.

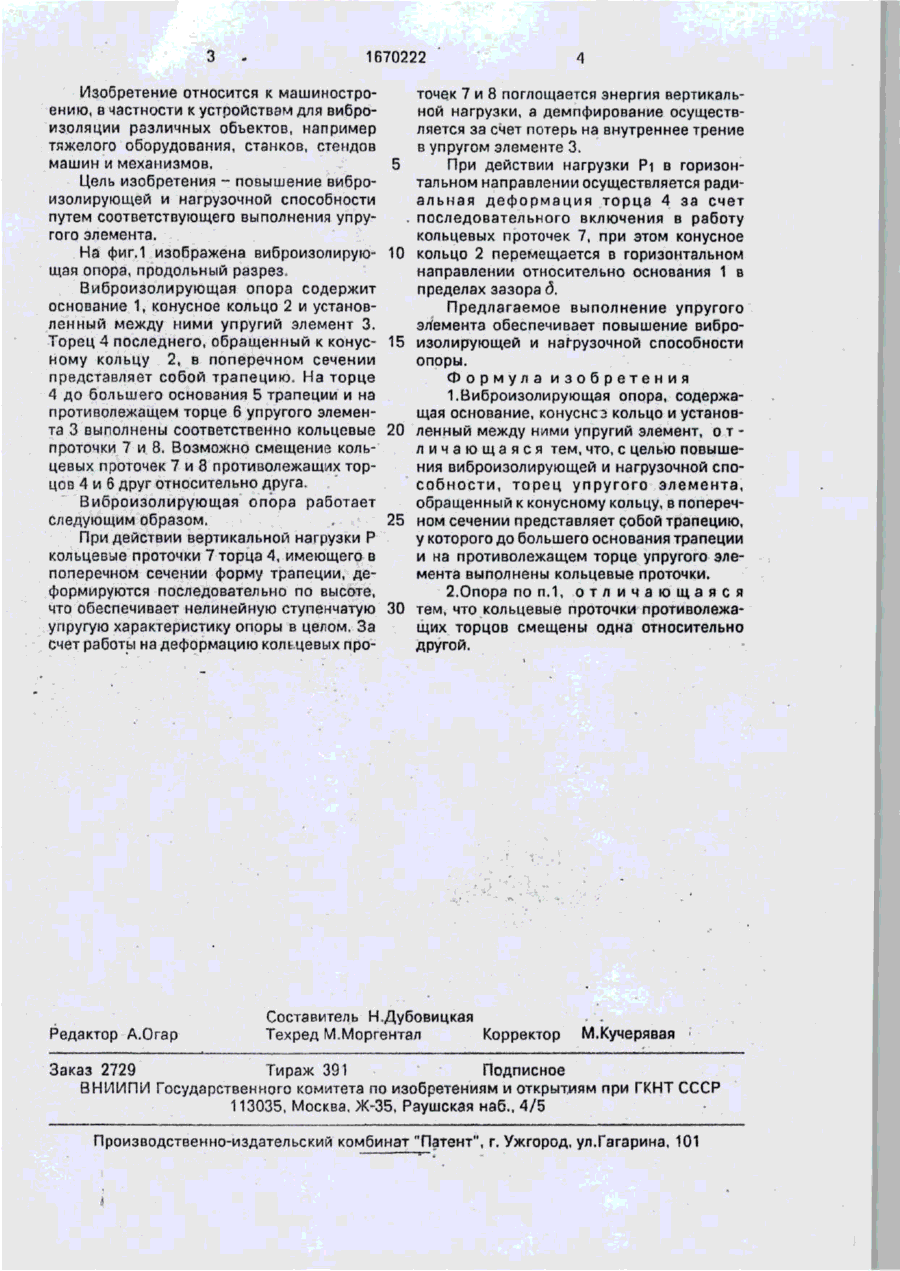

Изобретение относится к машиностроению, а именно к устройствам для виброизоляции различных объектов, например тяжелого оборудования, станков, стендов машин и механизмов. Цель изобретения повышение виброизолирующей и нагрузоч ной способности за счет соответствующего выполнения упругого элемента. При действии вертикальной нагрузки Р кольцевые проточки 7 торца 4 упругого элемента 3, имеющего в поперечном сечении форму трапеции, деформируются последовательно по высоте. Под действием горизонтальной нагрузки Pi происходит радиальная деформация торца 4 за счет последовательного включения в работу кольцевых проточек 7. За счет деформации кольцевых проточек 7 и 8 поглощается энергия вертикальной и горизонтальной нагрузок и демпфирование осуществляется за счет внутреннего трения в них. 1 з.п. ф-лы, 1 ил. (Л с о > / • ' • • 1670222 Изобретение относится к машиностроению, в частности к устройствам для виброизоляции различных объектов, например тяжелого оборудования, станков, стендов машин и механизмов. Цель изобретения - повышение виброизолирующей и нагрузочной способности путем соответствующего выполнения упругого элемента. На фиг.1 изображена виброизолирующая опора, продольный разрез. Виброизолирующая опора содержит основание 1, конусное кольцо 2 и установленный между ними упругий элемент 3. Торец 4 последнего, обращенный к конусному кольцу 2, в поперечном сечении представляет собой трапецию. На торце 4 до большего основания 5 трапеции и на противолежащем торце 6 упругого элемента 3 выполнены соответственно кольцевые проточки 7 и 8. Возможно смещение кольцевых проточек 7 и 8 противолежащих торцов 4 и 6 друг относительно друга. Виброизолирующая опора работает следующим образом. . При действии вертикальной нагрузки Р кольцевые проточки 7 торца 4, имеющего в поперечном сечении форму трапеции, деформируются последовательно по высоте, что обеспечивает нелинейную ступенчатую упругую характеристику опоры в целом. За счет работы на деформацию кольцевых про 5 10 15 20 25 30 точек 7 и 8 поглощается энергия вертикальной нагрузки, а демпфирование осуществляется за счет потерь на внутреннее трение в упругом элементе 3. При действии нагрузки Pi в горизонтальном направлении осуществляется радиальная деформация торца 4 за счет последовательного включения в работу кольцевых проточек 7, при этом конусное кольцо 2 перемещается в горизонтальном направлении относительно основания 1 в пределах зазора д. Предлагаемое выполнение упругого элемента обеспечивает повышение виброизолирующей и нагрузочной способности опоры. Формула изобретения 1,Виброизолирующая опора, содержащая основание, конуснсэ кольцо и установленный между ними упругий элемент, о т л и ч а ю щ а я с я тем, что, с целью повышения виброизолирующей и нагрузочной способности, торец упругого элемента, обращенный к конусному кольцу, в поперечном сечении представляет собой трапецию, у которого до большего основания трапеции и на противолежащем торце упругого элемента выполнены кольцевые проточки, 2.Опора по п.1, о т л и ч а ю щ а я с я тем, что кольцевые проточки противолежащих торцов смещены одна относительно другой. . . Редактор А.Огар ' , . , Составитель Н.Дубовицкая Техред М.Моргентал Корректор • . М.Кучерявая Заказ 2729 Тираж 391 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
