Лінійна опора катіння

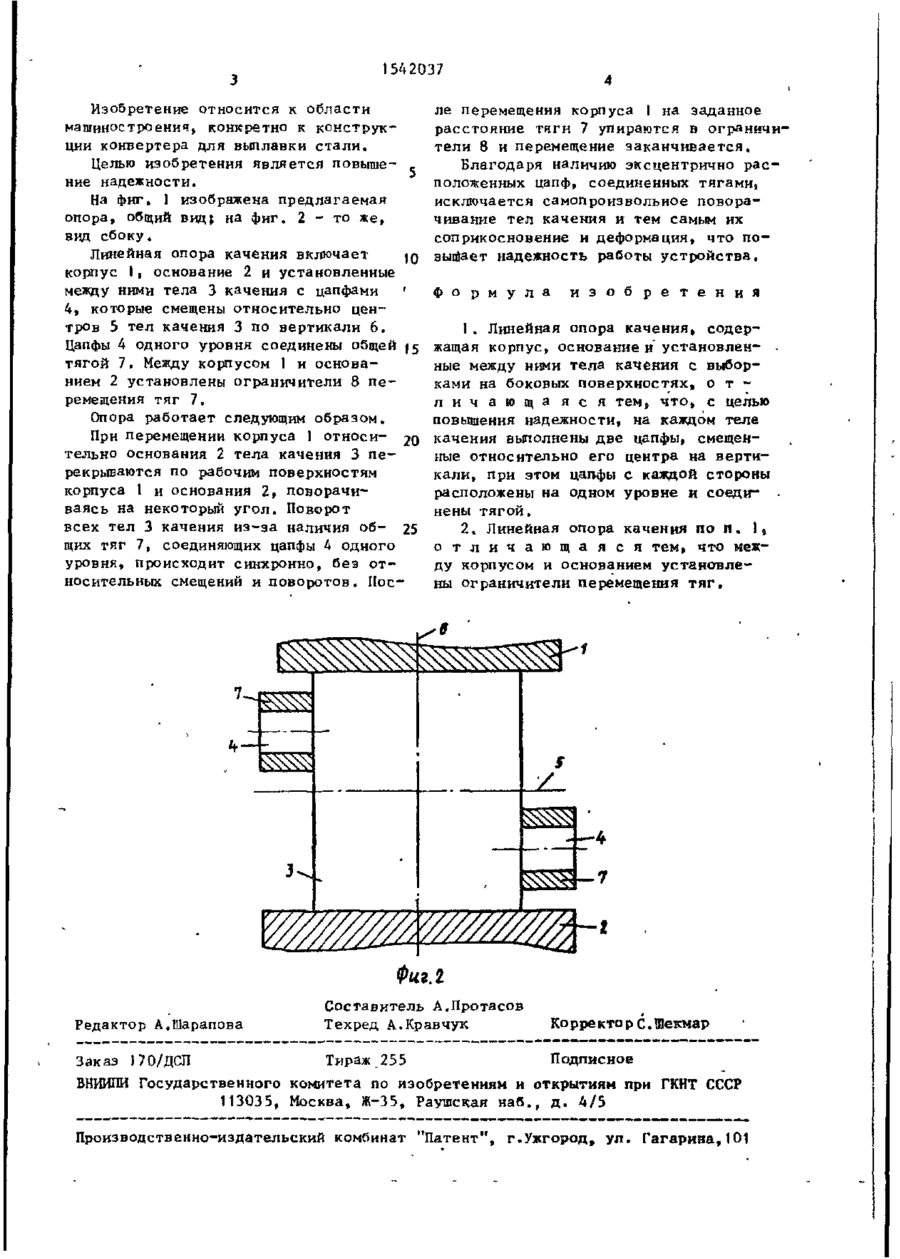

Изобретение относится к области машиностроения, конкретно к конвертерам для выплавки стали. Целью изобретения является повышение надежности, . Линейная опора качения содержит корпус 1, основание 2 и установленные между ними тела 3 качения с эксцентричными цапфами 4, соединенными тягами 7. При перемещении корпуса 1 относительно основания 2 тела 3 качения перекатываются, поворачиваясь на некоторый угол. Благодаря наличию э к с центричных цапф, соединенных тягами, исключается самопроизвольный поворот тел качения и тем самым их деформация, что способствует повышению надежности работы устройства. 1 з.п.ф-лы, 2 ил. w/жш У* '/ ч/ /Ч/ 5-90 I / 7 ШШ:—8 542037 Изобретение относится к области машиностроения, конкретно к конструкции конвертера для выплавки стали. Целью изобретения является повыше- , ние надежности. На фиг. 1 изображена предлагаемая опора, общий вид; на фиг. 2 - то же, вид сбоку. Линейная опора качения включает JQ корпус 1, основание 2 и установленные между ними тела 3 качения с цапфами ' 4, которые смещены относительно центров 5 тел качения 3 по вертикали 6. Цапфы 4 одного уровня соединены общей ^ тягой 7, Между корпусом 1 и основанием 2 установлены ограничители 8 перемещения тяг 7, Опора работает следующим образом. При перемещении корпуса 1 относи- 20 тельно основания 2 тела качения 3 перекрываются по рабочим поверхностям корпуса 1 и основания 2, поворачиваясь на некоторый угол. Поворот всех тел 3 качения из-за наличия об- 25 щих тяг 7, соединяющих цапфы 4 одного уровня, происходит синхронно, без относительных смещений и поворотов. Нос ле перемещения корпуса I на заданное расстояние тяги ? упираются в ограничители 8 и перемещение заканчивается. Благодаря наличию эксцентрично расположенных цапф, соединенных тягами, исключается самопроизвольное поворачивание тел качения и тем самым их соприкосновение и деформация, что повыйает надежность работы устройства. ф о р м у л а и з о б р е т е н и я 1. Линейная опора качения, содержащая корпус, основание и установлен- • ные между ними тела качения с выборками на боковых поверхностях, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, на каждом теле качения выполнены две цапфы, смещенные относительно его центра на вертикали, при этом цапфы с каждой стороны расположены на одном уровне и соеди- • нены тягой. 2. Линейная опора качения по п . 1, о т л и ч а ю щ а я с я тем, что между корпусом и основанием установлены ограничители перемещения тяг. ФигЛ Редактор А.Шарапова Составитель А.Протасов Техред А.Кравчук Ко рректо р С, Шекмар Заказ 170/ДСП Тираж 255 Подписное Б И П Государственного комитета по изобретениям и открытиям при Г Н С С НИИ К Т СР 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
