Міксер

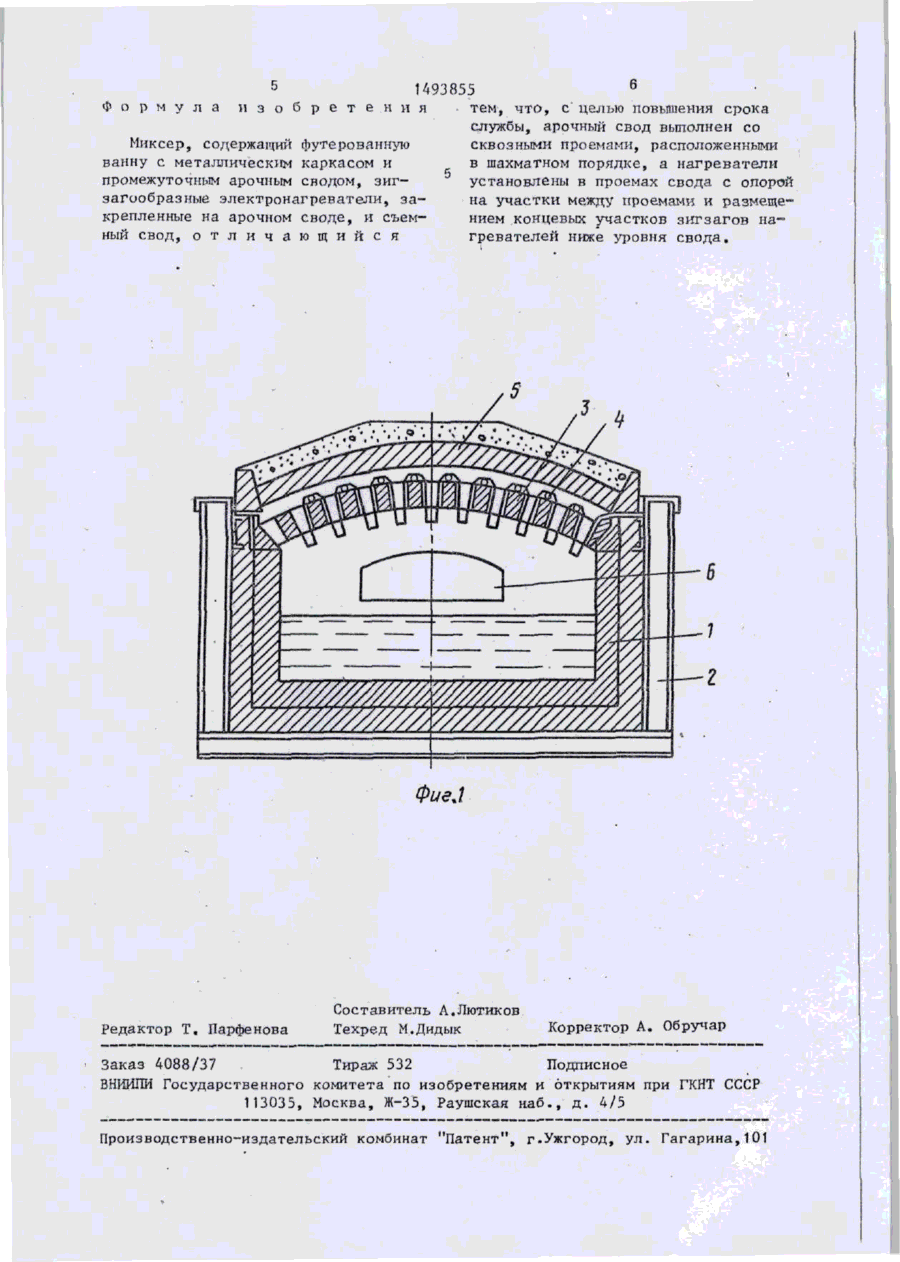

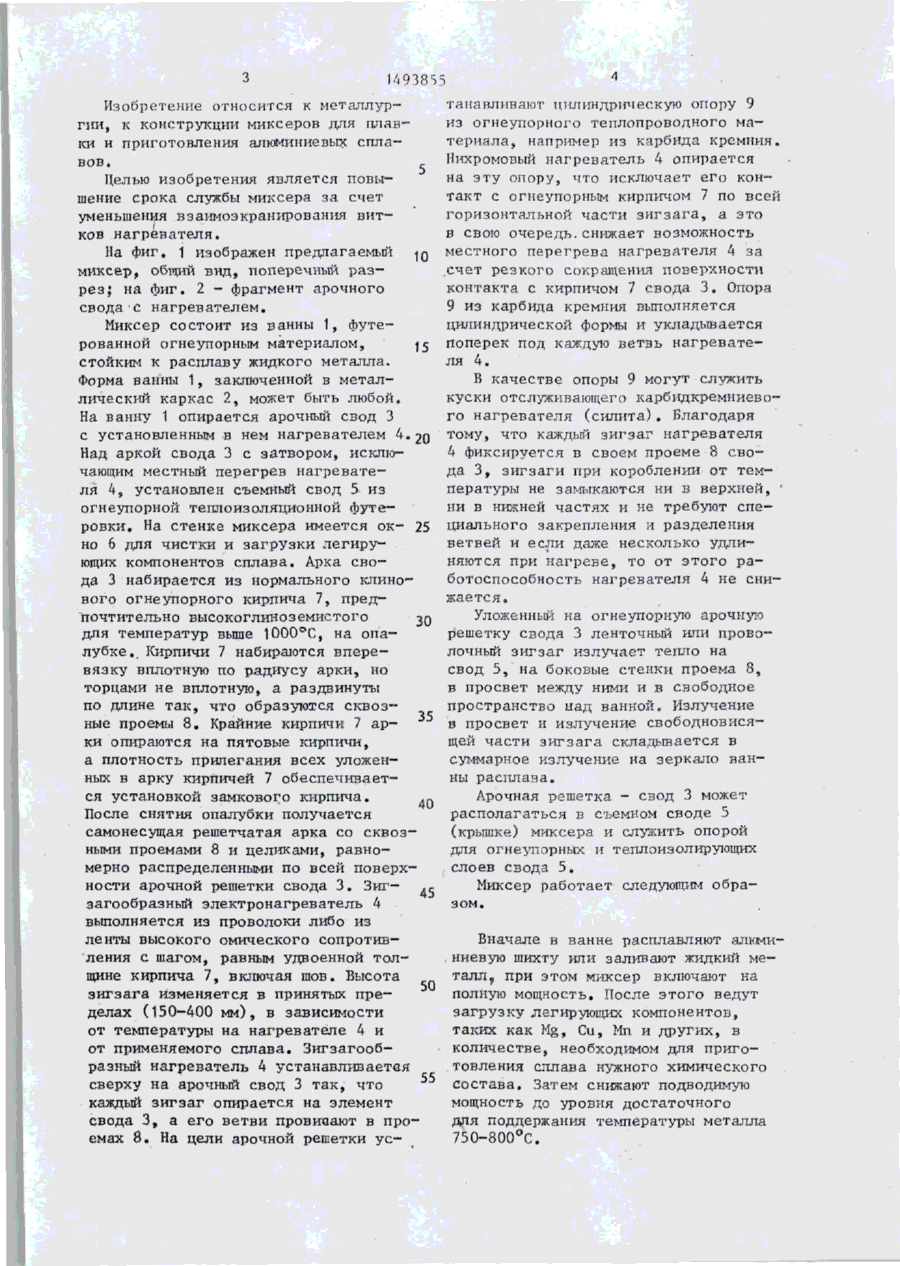

Изобретение; относится к металлургии, к конструкциям миксеров для плавки и приготовления алюминиевых сплавов. Цель изобретения - повышение срока службы. В миксере, содержащем футерованную ванну с каркасом и съемным сводом, предлагается арочный свод выполнить с проемами 8, расположенными в шахматном порядке. Зигзагообразный нагреватель 4 своими зигзягами установлен в проемах 8 с опорой на кирпичи 7 через промежуточную опору 9, например, из карбида кремния» При работе миксера исключается замыкание зигзагов как в верхней, так и в нижней части. Удлинение нагревателя 4 не снижает его работоспособности Взаимоэкранирование зигзагов нагревателя 4 уменьшается. 2 ил. 8 Фиг. Z 1 1 , З 1493855 Изобретение относится к металлургии, к конструкции миксеров для плавки и приготовления алюминиевых сплавов. Целью изобретения является повышение срока службы миксера за счет уменьшения вэаимоэкранирования витков нагревателя. На фиг, 1 изображен предлагаемый 10 миксер, общий вид, поперечный разрез; на фиг. 2 - фрагмент арочного свода "С нагревателем. Миксер состоит из ванны 1, футерованной огнеупорным материалом, 15 стойким к расплаву жидкого металла. Форма ванны 1, заключенной в металлический каркас 2, может быть любой. На ванну 1 опирается арочный свод 3 с установленным в нем нагревателем 4 20 Над аркой свода 3 с затвором, исключающим местный перегрев нагревателя 4, установлен съемный свод 5 из огнеупорной теплоизоляционной футеровки. На стенке миксера имеется ок- 25 но 6 для чистки и загрузки легирующих компонентов сплава. Арка свода 3 набирается из нормального клинового огнеупорного кирпича 7, предпочтительно высокоглиноземистого зС для температур выше Ю00°С, на опалубке.. Кирпичи 7 набираются вперевязку вплотную по радиусу арки, но торцами не вплотную, а раздвинуты по длине так, что образуются сквозные проемы 8. Крайние кирпичи 7 ар- 35 ки опираются на пятовые кирпичи, а плотность прилегания всех уложенных в арку кирпичей 7 обеспечизается установкой замкового кирпича. 40 После снятия опалубки получается самонесущая решетчатая арка со сквозными проемами 8 и целиками, равномерно распределенными по всей поверхности арочной решетки свода 3. Зиг- .г загообразный электронагреватель 4 выполняется из проволоки либо из ленты высокого омического сопротивления с шагом, равным удвоенной толщине кирпича 7, включая шов. Высота зигзага изменяется в принятых пре50 делах (150-400 м м ) , в зависимости от температуры на нагревателе 4 и от применяемого сплава. Зигзагообразный нагреватель 4 устанавливаетая сверху на арочный свод 3 так, что 55 каждый зигзаг опирается на элемент свода 3, а его ветви провиаают в проемах 8, На цели арочной решетки ус танавливают цилиндрическую опору 9 из огнеупорного теплопроводного материала, например из карбида кремния. Нихромовый нагреватель 4 опирается на эту опору, что исключает его контакт с огнеупорным кирпичом 7 по всей горизонтальной части зигзага, а это в свою очередь.снижает возможность местного перегрева нагревателя 4 за счет резкого сокращения поверхности контакта с кирпичом 7 свода 3. Опора 9 из карбида кремния выполняется цилиндрической формы и укладывается поперек под каждую ветвь нагревателя 4, В качестве опоры 9 могут служить куски отслуживающего карбіїдкремниевого нагревателя (силита). Благодаря тому, что каждый зигзаг нагревателя 4 фиксируется в своем проеме 8 свода 3, зигзаги при короблении от температуры не замыкаются ни в верхней, ' ни в нижней частях и не требуют специального закрепления и разделения ветвей и если даже несколько удлиняются при нагреве, то от этого работоспособность нагревателя 4 не снижается. Уложенный на огнеупорную арочную решетку свода 3 ленточный или проволочный зигзаг излучает тепло на свод 5, на боковые стенки проема 8, в просвет между ними и в свободное пространство над ванной. Излучение в просвет и излучение свободновисящей части зигзага складывается в суммарное излучение на зеркало ванны расплава. Арочная решетка - свод 3 может располагаться в съемном своде 5 (крышке) миксера и служить опорой для огнеупорных и теплоизолирующих слоев свода 5. Миксер работает следующим образом. Вначале в ванне расплавляют алюминиевую шихту или заливают жидкий металл, при этом миксер включают на полную мощность. После этого ведут загрузку легирующих компонентов, таких как Mg, Си, Мп и других, в количестве, необходимом для приготовления сплава нужного химического состава. Затем снижают подводимую мощность до уровня достаточного для поддержания температуры металла 750-800°С. 6 1493855 и з о б р е т е н и я тем, что, с целью повышения срока службы, арочный свод выполнен со Миксер, содержащий футерованную сквозными проемами, расположенными ванну с металлическим каркасом и в шахматном порядке, а нагреватели промежуточным арочным сводом, зигустановлены в проемах свода с опорой загообразные электронагреватели, зана участки между проемами и размещекрепленные на арочном своде, и съемнием концевых участков зигзагов наный свод, о т л и ч а ю щ и й с я гревателей ниже уровня свода. Ф о р м у л а '/W////////////// ФигЛ Редактор Т. Парфенова Составитель А.Лютиков Техред М.Дидык Корректор А. Обручар Заказ 4088/37 Тираж 532 Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035» Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г-Ужгород, ул. Гагарина,101
