Світлоподільник

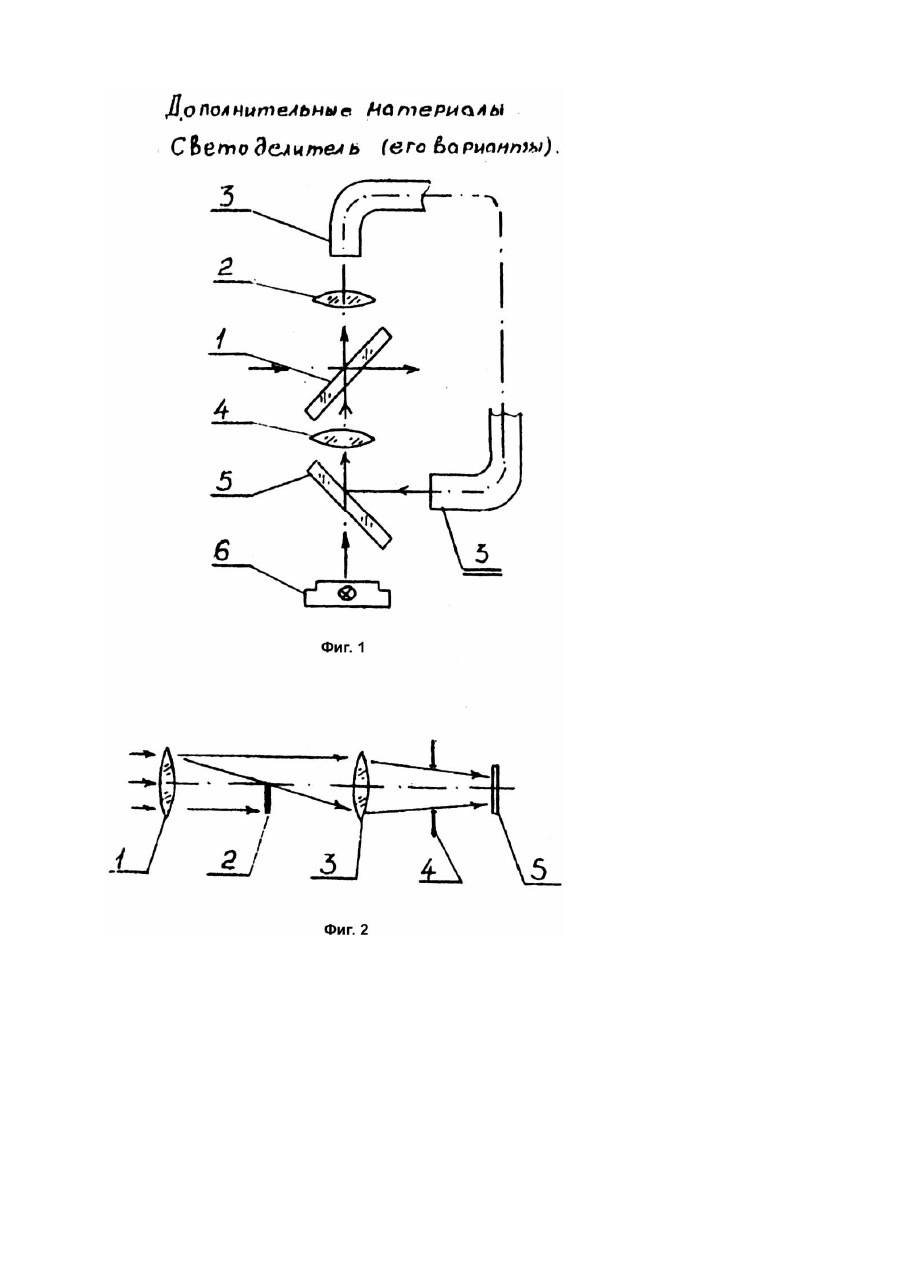

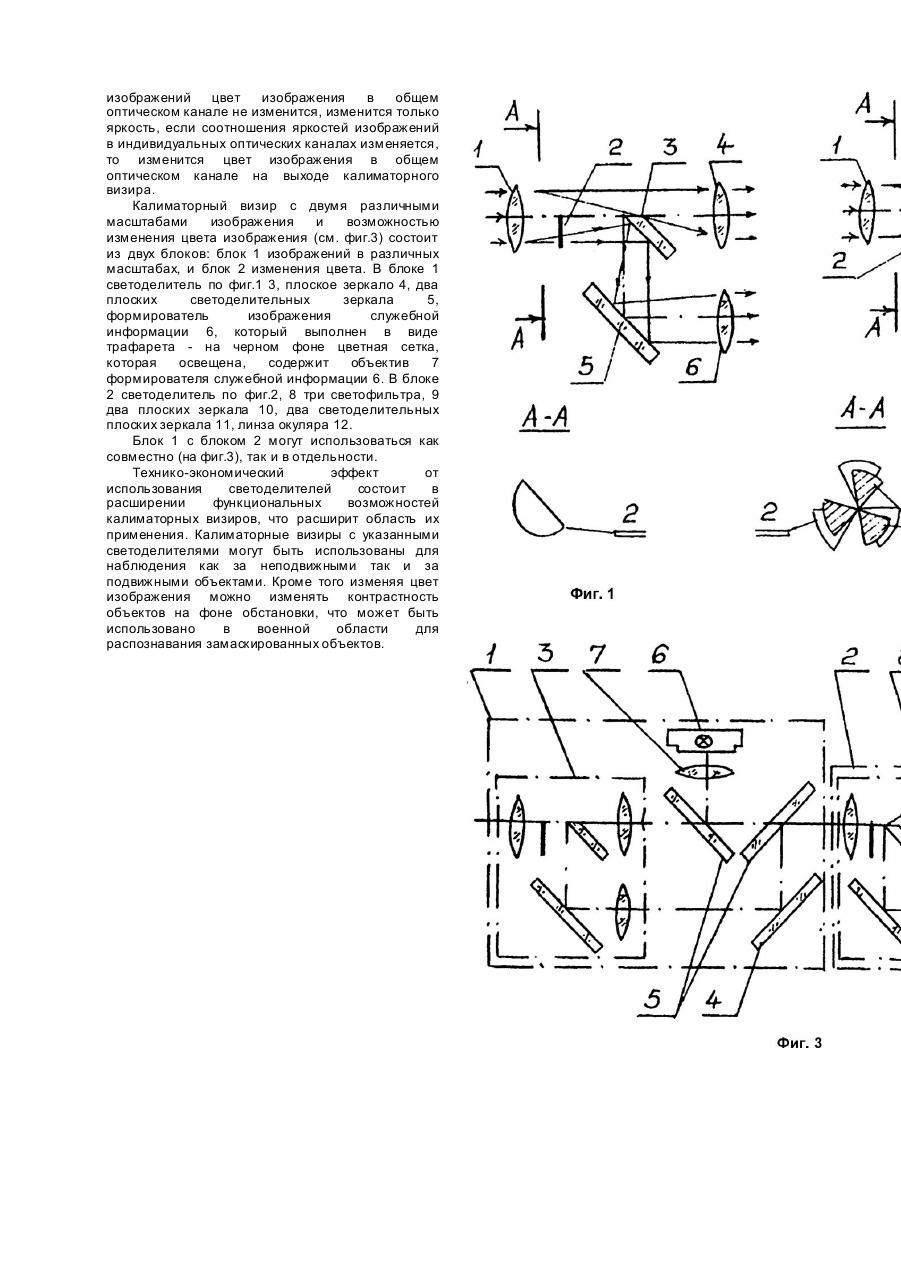

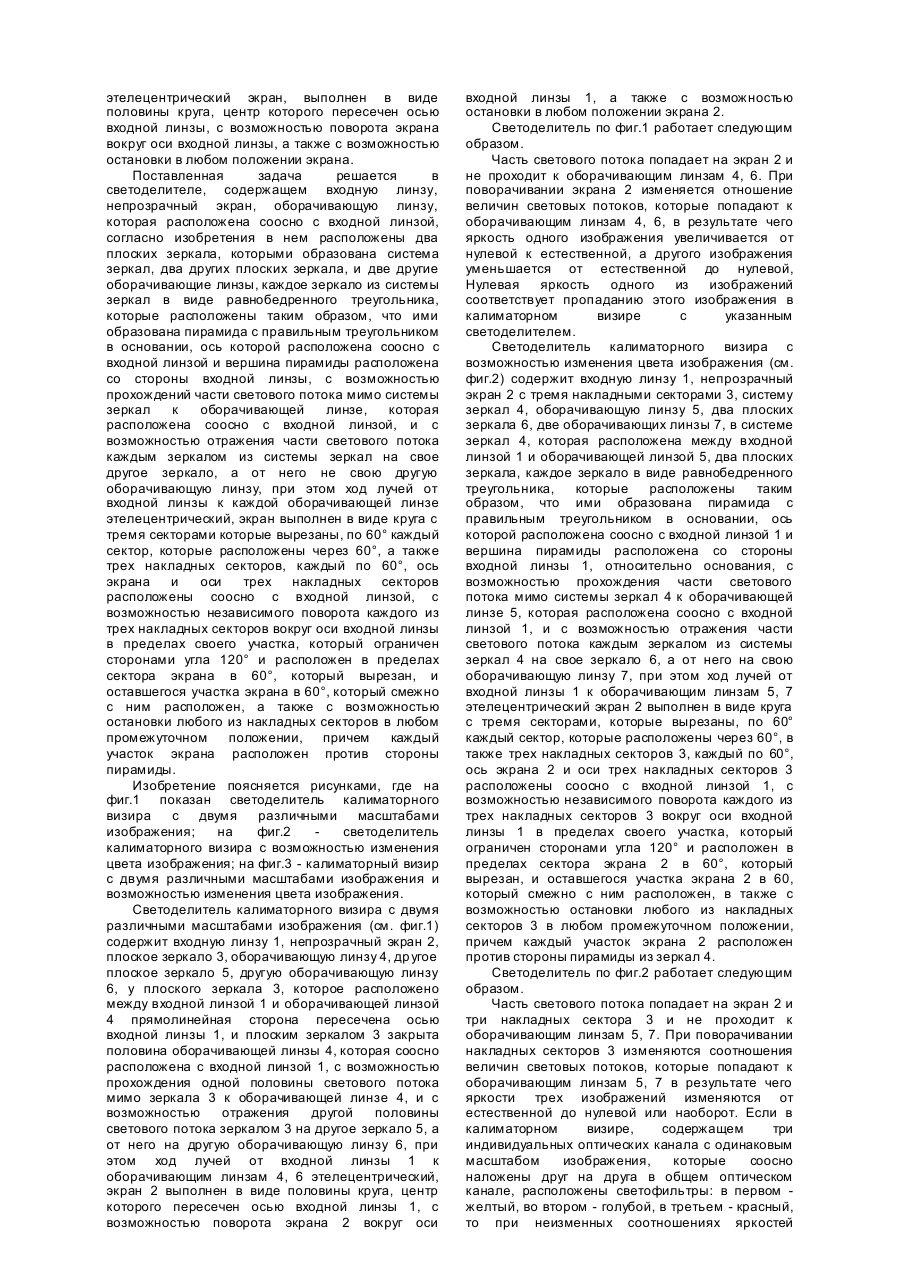

Изобретение относится к оптическому приборостроению, к калиматорным визирнонаблюдательным приборам. Известен калиматорный визир (см. дополнительные материалы, фиг.1), содержащий светоделитель 1, который выполнен в виде плоского полупрозрачного зеркала со спектроделительным покрытием, с возможностью пропускания сине-зеленой части спектра светового потока светоделителем 1 в глаз наблюдателя, и с возможностью отражения оранжево-красной части спектра светового потока светоделителем 1 в дополнительный объектив 2, в фокальной плоскости которого расположен входной торец световолоконного жгута 3, вы ходной торец световолоконного жгута 3 расположен в фокальной плоскости калимирующего объектива 4, между выходным торцем световолоконного жгута 3 и калимирующим объективом 4 расположен второй светоделитель 5, который выполнен в виде второго плоского полупрозрачного зеркала, с возможностью отражения светового потока светоделителем 5 на калимирующий объектив 4 от выходного торца световолоконного жгута 3 и с возможностью пропускания светового потока светоделителем 5 на калимирующий объектив 4 от формирователя 6 изображения служебной информации, который выполнен в виде трафарета - на черном фоне цветная сетка которая освещена, формирователь б расположен в фокальной плоскости калимирующего объектива 4, ось калимирующего объектива 4 расположена по другую сторону светоделителя 1, соосно с осью дополнительного объектива 2, с возможностью отражения светового потока светоделителем 1 от калимирующего объектива 4 в глаз наблюдателя соосно со световым потоком который пропущен светоделителем 1 в глаз наблюдателя, причем масштаб изображения светового потока, который отражен светоделителем 1, пропущен дополнительным объективом 2 и световолоконным жгутом 3, отражен светоделителем 5, пропущен калимирующим объективом 4, отражен светоделителем 1 в два раза больше чем масштаб изображений от светового потока который пропущен светоделителем 1. Подробнее устройство и его работу смотри в описании по авт. св. СССР №1580311, кл. G02B23/14, опубл. Бюл. №27, 1988. Конструктивной особенностью работы калиматорного визира является то, что в нем на выходе одновременно накладываются друг на друга два световы х потока изображений: изображение в сине-зеленом цвете без увеличения, и изображение в оранжево-красном цвете в увеличенном масштабе. Процесс наблюдения функционально6 разделен на два этапа: ориентация главной оси прибора на объект, когда используется изображение без увеличения, и детальное рассмотрение объекта, когда используется изображение в увеличенном масштабе. Причем неиспользуемое изображение мешает как на первом так и на втором этапе. Так как два изображения перемещаются с различными линейными скоростями, это затрудняет ориентацию прибора на неподвижные объекты и ориентацию и рассмотрение подвижных объектов. Недостатком калиматорного визира является наложение двух световы х потоков изображений, осуществляемое светоделителями, которые наблюдатель видит одновременно. Известен коронограф, являющийся прототипом (см. дополнительные материалы фиг.2), содержащий входной объектив 1, непрозрачный экран-"луну" 2, линзу поля 3, проекционный объектив 4, диафрагму 5, фотоприемник 6, который выполнен в виде фотопластины, и который расположен в плоскости изображения оптической системы, экран 2 выполнен с возможностью перемещения, при котором прямолинейной границей экрана 2 пересечена главная оптическая ось системы, и которым наполовину перекрыта линза поля 3, благодаря чему в оптической системе этелецентрический ход лучей, и с возможностью перемещения, при котором открыта линза поля 3, благодаря чему в оптической системе этелецентрический ход лучей (Авт. св. СССР №800946, кл. G02B23/00, опубл. Бюл. №4, 1981). В основу изобретения поставлена задача создания светоделителя, в котором направлением в каждый из индивидуальных оптических каналов одного из участков светового потока, в котором этелецентрический ход лучей, и возможностью плавного перемещения экрана, с возможностью остановки в любом промежуточном положении экрана для каждого из, индивидуальных оптических каналов обеспечивается регулируемое по яркости изображения разделение светового потока, и за счет этого в калиматорном визире осуществлено пропадание одного из изображений или осуществлена регулировка цвета изображения. Поставленная задача решается в светоделителе, содержащем входную линзу, непрозрачный экран, оборачивающую линзу, которая расположена соосно с входной линзой, согласно изобретения в нем расположены система плоских зеркал, и для каждого зеркала из системы зеркал расположено свое другое плоское зеркало и своя другая оборачивающая линза, система зеркал расположена между экраном и оборачивающей линзой, которая расположена соосно с входной линзой, с возможностью прохождения части светового потока мимо системы зеркал к оборачивающей линзе, которая расположена соосно с входной линзой, и с возможностью отражения части светового потока каждым зеркалом из системы зеркал на свое другое зеркало, а от него на свою другую оборачивающую линзу, при этом ход лучей от входной линзы к каждой оборачивающей линзе этелецентрический, экран выполнен с возможностью перемещения для перекрытия части светового потока в каждую из оборачивающих линз, а также с возможностью остановки в любом промежуточном положении экрана. Поставленная задача решается в светоделителе, содержащем входную линзу, непрозрачный экран, оборачивающую линзу, которая расположена соосно с входной линзой, согласно изобретению в нем расположены плоское зеркало, другое плоское зеркало, и другая оборачивающая линза, у зеркала прямолинейная сторона пересечена осью входной линзы, которым закрыта половина площади оборачивающей линзы, которая расположена соосно с входной линзой, с возможностью прохождения одной половины светового потока мимо зеркала к оборачивающей линзе, которая расположена соосно с входной линзой, и с возможностью отражения другой половины светового потока зеркалом на другое плоское зеркало, а от него на другую оборачивающую линзу, при этом ход лучей от входной линзы к каждой оборачивающей линзе этелецентрический экран, выполнен в виде половины круга, центр которого пересечен осью входной линзы, с возможностью поворота экрана вокруг оси входной линзы, а также с возможностью остановки в любом положении экрана. Поставленная задача решается в светоделителе, содержащем входную линзу, непрозрачный экран, оборачивающую линзу, которая расположена соосно с входной линзой, согласно изобретения в нем расположены два плоских зеркала, которыми образована система зеркал, два других плоских зеркала, и две другие оборачивающие линзы, каждое зеркало из системы зеркал в виде равнобедренного треугольника, которые расположены таким образом, что ими образована пирамида с правильным треугольником в основании, ось которой расположена соосно с входной линзой и вершина пирамиды расположена со стороны входной линзы, с возможностью прохождений части светового потока мимо системы зеркал к оборачивающей линзе, которая расположена соосно с входной линзой, и с возможностью отражения части светового потока каждым зеркалом из системы зеркал на свое другое зеркало, а от него не свою другую оборачивающую линзу, при этом ход лучей от входной линзы к каждой оборачивающей линзе этелецентрический, экран выполнен в виде круга с тремя секторами которые вырезаны, по 60° каждый сектор, которые расположены через 60°, а также трех накладных секторов, каждый по 60°, ось экрана и оси трех накладных секторов расположены соосно с входной линзой, с возможностью независимого поворота каждого из трех накладных секторов вокруг оси входной линзы в пределах своего участка, который ограничен сторонами угла 120° и расположен в пределах сектора экрана в 60°, который вырезан, и оставшегося участка экрана в 60°, который смежно с ним расположен, а также с возможностью остановки любого из накладных секторов в любом промежуточном положении, причем каждый участок экрана расположен против стороны пирамиды. Изобретение поясняется рисунками, где на фиг.1 показан светоделитель калиматорного визира с двумя различными масштабами изображения; на фиг.2 светоделитель калиматорного визира с возможностью изменения цвета изображения; на фиг.3 - калиматорный визир с двумя различными масштабами изображения и возможностью изменения цвета изображения. Светоделитель калиматорного визира с двумя различными масштабами изображения (см. фиг.1) содержит входную линзу 1, непрозрачный экран 2, плоское зеркало 3, оборачивающую линзу 4, др угое плоское зеркало 5, другую оборачивающую линзу 6, у плоского зеркала 3, которое расположено между входной линзой 1 и оборачивающей линзой 4 прямолинейная сторона пересечена осью входной линзы 1, и плоским зеркалом 3 закрыта половина оборачивающей линзы 4, которая соосно расположена с входной линзой 1, с возможностью прохождения одной половины светового потока мимо зеркала 3 к оборачивающей линзе 4, и с возможностью отражения другой половины светового потока зеркалом 3 на другое зеркало 5, а от него на другую оборачивающую линзу 6, при этом ход лучей от входной линзы 1 к оборачивающим линзам 4, 6 этелецентрический, экран 2 выполнен в виде половины круга, центр которого пересечен осью входной линзы 1, с возможностью поворота экрана 2 вокруг оси входной линзы 1, а также с возможностью остановки в любом положении экрана 2. Светоделитель по фиг.1 работает следующим образом. Часть светового потока попадает на экран 2 и не проходит к оборачивающим линзам 4, 6. При поворачивании экрана 2 изменяется отношение величин световых потоков, которые попадают к оборачивающим линзам 4, 6, в результате чего яркость одного изображения увеличивается от нулевой к естественной, а другого изображения уменьшается от естественной до нулевой, Нулевая яркость одного из изображений соответствует пропаданию этого изображения в калиматорном визире с указанным светоделителем. Светоделитель калиматорного визира с возможностью изменения цвета изображения (см. фиг.2) содержит входную линзу 1, непрозрачный экран 2 с тремя накладными секторами 3, систему зеркал 4, оборачивающую линзу 5, два плоских зеркала 6, две оборачивающих линзы 7, в системе зеркал 4, которая расположена между входной линзой 1 и оборачивающей линзой 5, два плоских зеркала, каждое зеркало в виде равнобедренного треугольника, которые расположены таким образом, что ими образована пирамида с правильным треугольником в основании, ось которой расположена соосно с входной линзой 1 и вершина пирамиды расположена со стороны входной линзы 1, относительно основания, с возможностью прохождения части светового потока мимо системы зеркал 4 к оборачивающей линзе 5, которая расположена соосно с входной линзой 1, и с возможностью отражения части светового потока каждым зеркалом из системы зеркал 4 на свое зеркало 6, а от него на свою оборачивающую линзу 7, при этом ход лучей от входной линзы 1 к оборачивающим линзам 5, 7 этелецентрический экран 2 выполнен в виде круга с тремя секторами, которые вырезаны, по 60° каждый сектор, которые расположены через 60°, в также трех накладных секторов 3, каждый по 60°, ось экрана 2 и оси трех накладных секторов 3 расположены соосно с входной линзой 1, с возможностью независимого поворота каждого из трех накладных секторов 3 вокруг оси входной линзы 1 в пределах своего участка, который ограничен сторонами угла 120° и расположен в пределах сектора экрана 2 в 60°, который вырезан, и оставшегося участка экрана 2 в 60, который смежно с ним расположен, в также с возможностью остановки любого из накладных секторов 3 в любом промежуточном положении, причем каждый участок экрана 2 расположен против стороны пирамиды из зеркал 4. Светоделитель по фиг.2 работает следующим образом. Часть светового потока попадает на экран 2 и три накладных сектора 3 и не проходит к оборачивающим линзам 5, 7. При поворачивании накладных секторов 3 изменяются соотношения величин световых потоков, которые попадают к оборачивающим линзам 5, 7 в результате чего яркости трех изображений изменяются от естественной до нулевой или наоборот. Если в калиматорном визире, содержащем три индивидуальных оптических канала с одинаковым масштабом изображения, которые соосно наложены друг на друга в общем оптическом канале, расположены светофильтры: в первом желтый, во втором - голубой, в третьем - красный, то при неизменных соотношениях яркостей изображений цвет изображения в общем оптическом канале не изменится, изменится только яркость, если соотношения яркостей изображений в индивидуальных оптических каналах изменяется, то изменится цвет изображения в общем оптическом канале на выходе калиматорного визира. Калиматорный визир с двумя различными масштабами изображения и возможностью изменения цвета изображения (см. фиг.3) состоит из двух блоков: блок 1 изображений в различных масштабах, и блок 2 изменения цвета. В блоке 1 светоделитель по фиг.1 3, плоское зеркало 4, два плоских светоделительных зеркала 5, формирователь изображения служебной информации 6, который выполнен в виде трафарета - на черном фоне цветная сетка, которая освещена, содержит объектив 7 формирователя служебной информации 6. В блоке 2 светоделитель по фиг.2, 8 три светофильтра, 9 два плоских зеркала 10, два светоделительных плоских зеркала 11, линза окуляра 12. Блок 1 с блоком 2 могут использоваться как совместно (на фиг.3), так и в отдельности. Технико-экономический эффект от использования светоделителей состоит в расширении функциональных возможностей калиматорных визиров, что расширит область их применения. Калиматорные визиры с указанными светоделителями могут быть использованы для наблюдения как за неподвижными так и за подвижными объектами. Кроме того изменяя цвет изображения можно изменять контрастность объектов на фоне обстановки, что может быть использовано в военной области для распознавания замаскированных объектов.
