Пристрій для виміру кутового положення випромінювача

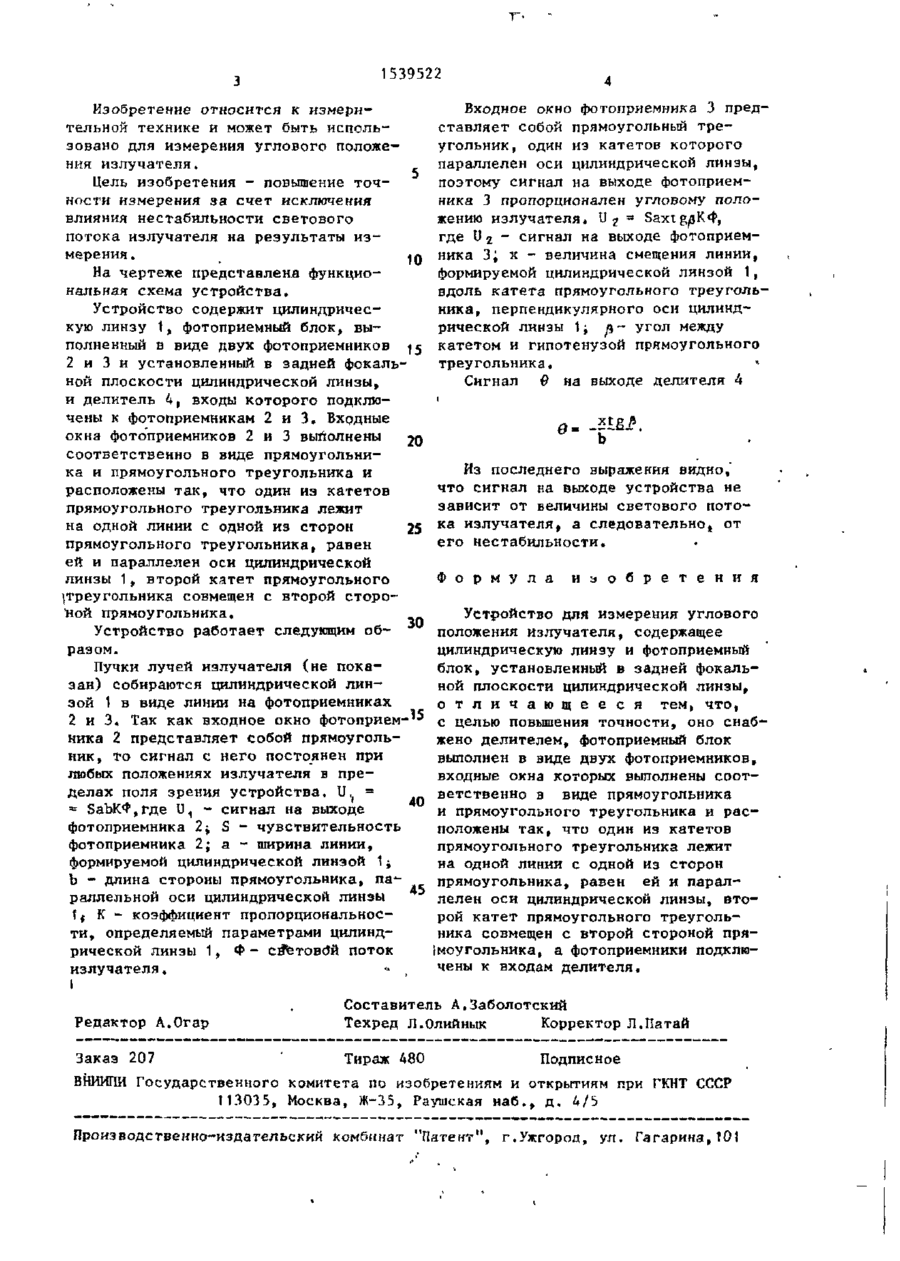

Изобретение относится к измерительной технике и может бьіть использовано для измерения углового положения излучателя. Целью изобретения является повышение точности измерения за счет исключения влияния нестабильности светового потока излучателя на результаты измерения. Пучки лучей излучателя собираются цилиндрической линзой 1 в виде линии на фотоприемниках 2 и 3. Так как входное окно фотоприемника 2 представляет собой прямоугольник, то сигнал с него будет постоянным при любых положениях излучателя. Входное окно фотоприемника 3 представляет собой прямоугольный треугольник, один из катетов которого параллелен оси цилиндрической линзы 1, поэтому сигнал на выходе фотоприемника 3 будет пропорционален угловому положению излучателя. Сигналы с фотоприемников 2 и 3 поступают на входы делителя, выходной сигнал которого не зависит от величины светового потока излучателя, а следовательно, от его нестабильности. 1 ил. ел со со ел to to 1539522 Изобретение относится к измерительной технике и может быть использовано для измерения углового положения излучателя. Цель изобретения - повышение точности измерения за счет исключения влияния нестабильности светового потока излучателя на результаты измерения . 10 На чертеже представлена функциональная схема устройства. Устройство содержит цилиндрическую линзу 1, фотоприемный блок, выполненный в виде двух фотоприемников 15 2 и 3 и установленный в задней фокальной плоскости цилиндрической линзы, и делитель 4, входы которого подключены к фотоприемникам 2 и 3. Входные окна фотоприемников 2 и 3 выполнены 20 соответственно в виде прямоугольника и прямоугольного треугольника и расположены так, что один из катетов прямоугольного треугольника лежит на одной линии с одной из сторон 25 прямоугольного треугольника, равен ей и параллелен оси цилиндрической линзы 1, второй катет прямоугольного ^треугольника совмещен с второй стороной прямоугольника. Устройство работает следующим об- 30 разом. Пучки лучей излучателя (не показан) собираются цилиндрической линзой 1 в виде линии на фотоприемниках 2 и 3. Так как входное окно фотоприемника 2 представляет собой прямоугольник, то сигнал с него постоянен при любых положениях излучателя в пределах поля зрения устройства. U. = 40 = БаЬКФ,где U 1 - сигнал на выходе фотоприемника 2; S - чувствительность фотоприемника 2; а - ширина линии, формируемой цилиндрической линзой 1; Ъ - длина стороны прямоугольника, па45 раллельной оси цилиндрической линзы if К - коэффициент пропорциональности, определяемый параметрами цилиндрической линзы 1, Ф - світовий поток излучателя. Из последнего выражения видно,' что сигнал на выходе устройства не зависит от величины светового потока излучателя, а следовательно( от его нестабильности. Ф о р м у л а и з о б р е т е н и я Устройство для измерения углового положения излучателя, содержащее цилиндрическую линзу и фотоприемный блок, установленный в задней фокальной плоскости цилиндрической линзы, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, оно снабжено делителем, фотоприемный блок выполнен в виде двух фотоприемников, входные окна которых выполнены соответственно в виде прямоугольника и прямоугольного треугольника и расположены так, что один из катетов прямоугольного треугольника лежит на одной линии с одной из сторон прямоугольника, равен ей и параллелен оси цилиндрической линзы, второй катет прямоугольного треугольника совмещен с второй стороной пряімоугольника, а фотоприемники подключены к входам делителя. Составитель А.Заболотский Техред Л.Олийнык Корректор Л.Патай Редактор А.Огар Заказ 207 Входное окно фотоприемника 3 представляет собой прямоугольный треугольник, один из катетов которого параллелен оси цилиндрической линзы, поэтому сигнал на выходе фотоприемника 3 пропорционален угловому положению излучателя. U z = SaxtgpK, где U і - сигнал на выходе фотоприемника 3; х - величина смещения линии, формируемой цилиндрической линзой 1, вдоль катета прямоугольного треугольника, перпендикулярного оси цилиндрической линзы 1 І р- угол между катетом и гипотенузой прямоугольного треугольника. * Сигнал 0 на выходе делителя 4 ' Тираж 480 Подписное ЗНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. U/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,W1
