Алмазна дискова сегментна пила

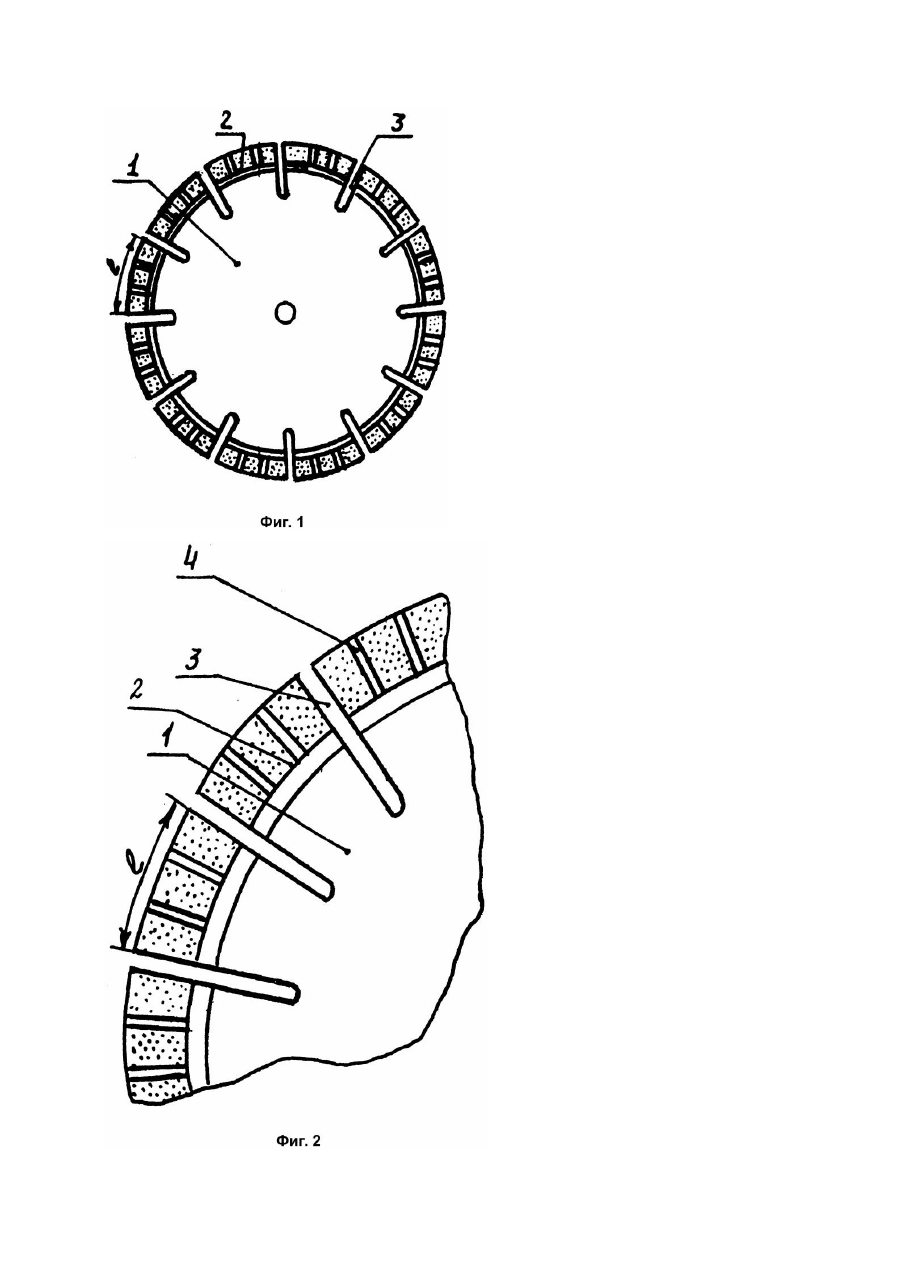

Изобретение относится к режущему инструменту, а именно к алмазным дисковым сегментным пилам для распиловки и окантовки природного камня. Как известно, при обработке природного камня алмазными дисковыми сегментными пилами 80 - 90% энергии превращается в тепло в результате взаимодействия с поверхностью режущих элементов большого количества шлама, образующегося в процессе резания. Это резко снижает производительность резания и износостойкость алмазных дисковых сегментных пил. Известна алмазная дисковая сегментная пила, содержащая корпус с режущими элементами, в которых выполнены канавки, имеющие так называемую "елочную стр уктуру" расположения. По центру рабочей поверхности режущего элемента в продольном направлении проходит центральный канал. К этому каналу примыкают под противоположными углами (елочкой) боковые каналы (канавки). Недостатком этого инструмента является сложная лабиринтная система расположения канавок, которая создает неравномерную оснащенность по линии резания, затрудняет свободный выход шлама из зоны резания, снижает производительность и износостойкость алмазных дисковых сегментов пил. Кроме того "елочная структура" расположения канавок ослабляет крепление образованных ею участков, они скалываются и разрушаются. Технология изготовления этого инструмента очень сложна и трудно осуществима. Задачей, положенной в основу данного изобретения, является разработка алмазной дисковой сегментной пилы, режущие элементы которой обеспечивали бы высокую производительность и износостойкость инструмента. Согласно изобретению, поставленная задача решается тем, что в алмазной дисковой сегментной пиле, содержащей корпус с режущими элементами, в которых выполнены канавки, каждая из канавок выполнена в поперечном направлении относительно длины режущего элемента и заполнена безалмазным материалом из класса карбонатов или сульфатов, или силикатов, или графитом. Такая алмазная дисковая сегментная пила имеет благоприятные условия для выноса шлама из зоны резания. Это происходит потому, что безалмазный материал, которым заполнены поперечно расположенные канавки, изнашивается быстрее, чем сами режущие элементы, поскольку он является менее износостойким по сравнению с алмазосодержащими режущими элементами. За счет опережающего износа безалмазного материала, которым заполнены канавки, в режущи х элементах создаются дополнительные каналы для выноса шлама. Участки, на которые канавки делит режущие элементы, имеют одинаковую длину по направлению вращения инструмента, поскольку имеют форму прямоугольнике. Такая геометрическая форма более устойчива и не дает сколов и разрушений. Предотвращению сколов и упрочнению режущи х элементов способствует также заполнение канавок безалмазным материалом. В качестве безалмазного материала для заполнения канавок, выполненных в режущих элементах, могут быть использованы различные материалы, которые соответствуют условиям процесса обработки и резания различных пород природного камня. Канавки могут быть заполнены материалом из класса карбонатов, например мелом или доломитом. В качестве материала для заполнения канавок в режущи х элементах могут быть использованы материалы из класса сульфатов, например гипс или квасцы. Канавки могут быть заполнены также материалом из класса силикатов, например асбестом или каолином. Для этой цели может быть использован также графит. Все эти безалмазные материалы при работе алмазной дисковой сегментной пилы изнашиваются быстрее алмазоносных режущи х элементов, обеспечивая тем самым образование дополнительных каналов для выноса шлама. Кроме того эти материалы обеспечивают необходимую прочность режущим элементам, предотвращают их сколы. На фиг.1 изображен вид с торца алмазной дисковой сегментной пилы; на фиг.2 - ее фрагмент с режущими элементами (вид с торца); на фиг.3 - режущий элемент с тремя канавками, заполненными безалмазным материалом (вид с торца); на фиг.4 - то же с двумя канавками; на фиг.5 - вид свер ху на фи г.4. Алмазная дисковая сегментная пила состоит (фиг.1) из корпуса 1, по периферии которого расположены режущие элементы 2, разделенные рациональными пазами 3. В режущих элементах 2 выполнены канавки 4 (фиг.2 - 5). Канавки 4 выполнены в поперечном направлении относительно длины l режущего элемента 2 и заполнены безалмазным материалом. Эти канавки 4 делят режущий элемент 2 на участки 5. Режущие элементы 2 имеют подслой 6, выполненный из материала связки, которой закреплены алмазные зерна. Подслой 6 служит для закрепления режущи х элементов 2 на корпусе 1. Работает алмазная дисковая сегментная пила следующим образом. При вращении алмазной дисковой сегментной пилы и движении подачи режущие элементы 2 внедряются в заготовку из природного камня и разрезают ее. В процессе работы в зону резания подается охлаждающая жидкость, которая выносит образующийся шлам через радиальные пазы 3 и дополнительные пазы, образующиеся в канавках 4 вследствие опережающего износа безалмазного материала, которым заполнены эти канавки. Участки 5, на которые канавки 4 делят режущий элемент 2, имеют одинаковую длину по направлению вращения инструмента, которая меньше длины l режущего элемента 2 пропорционально количеству участков 5, образованных канавками 4. Поскольку шлам выносится через каждый дополнительный канал, образующийся в местах расположения канавок 4, то скопление и уплотнение его в конце режущего элемента 2 не происходит. Металлическая связка, которой закреплены алмазные зерна, не размягчается от повышенного теплообразования и прочно удерживает их в процессе работы. Безалмазный материал, которым заполнены канавки 4, предохраняет от сколов участки 5 режущих элементов 2. Подслой 6 припаян к корпусу 1 и поэтому надежно удерживает режущие элементы 2 в процессе работы алмазной дисковой сегментной пилы. Были проведены сравнительные испытания алмазных дисковых пил различных конструкций: 1) с цельными режущими элементами; 2) с режущими элементами, имеющими "елочную стр уктур у" (прототип); 3) с режущими элементами, в которых канавки выполнены в поперечном направлении относительно длины режущего элемента и заполненными безалмазным материалом. Все испытуемые алмазные дисковые сегментные пилы имели диаметр 630мм, длину режущего элемента 2 - 40мм. Алмазные зерна марки АС 80 315/250 были закреплены металлической связкой М6 - 14 на основе меди и железа. Концентрация алмазных зерен составляла 50%. Испытания проводились при резании гранита на плиты толщиной 100мм на продольно-фрезерном станке при продольных подачах 800, 1200, 1600, 2000, 2400, 2800мм/мин. Износ алмазных дисковых сегментных пил измерялся скобой с микрометром. Результаты испытаний приведены в таблице. Как видно из результатов сравнительных испытаний алмазных дисковых сегментных пил различных конструкций, наилучшие показатели по производительности (подача, мм/мин) и по износостойкости (расход алмазов, карат/м 2) имеют алмазные дисковые сегментные пилы заявляемой конструкции. Критический режим наступает при подаче 2800мм/мин, что позволяет производить резание гранита при подаче 2400мм/мин, а это в два раза выше, чем у прототипа. Износостойкость заявляемых алмазных дисковых сегментных пил при всех значениях подачи в 1,5 - 2,0 раза выше, чем у прототипа. Повышенный расход алмазов у алмазных дисковых сегментных пил с цельными режущими элементами наблюдался уже при подаче 1200мм/мин. При увеличении подачи до 1600мм/мин плотность шлама под режущим элементом настолько возрастает, что он взаимодействует со связкой как жестко закрепленный абразив, вызывая разогрев связки до высоких (600 - 700°C) температур. Связка теряет свои физико-механические свойства и алмазные зерна выпадают из нее, не выполнив своей функции режущего материала. Износостойкость алмазной дисковой сегментной пилы резко падает, наступает критический режим работы. При работе алмазной дисковой сегментной пилы, изготовленной по прототипу, расход алмазов при подачах 800 - 1200мм/мин на 20% меньше, но критический режим наступает также при подаче 1600мм/мин. Таким образом сравнительные испытания подтверждают, что заявляемая совокупность существенных признаков обеспечивает положительный технический результат, а именно - повышение производительности и износостойкости алмазных дисковых сегментных пил. Кроме того, конструкция этих пил более технологична, т.к. ее режущие элементы имеют простую геометрию участков, образованных поперечно расположенными канавками, заполненными безалмазным материалом.
