Стаціонарна парасолька

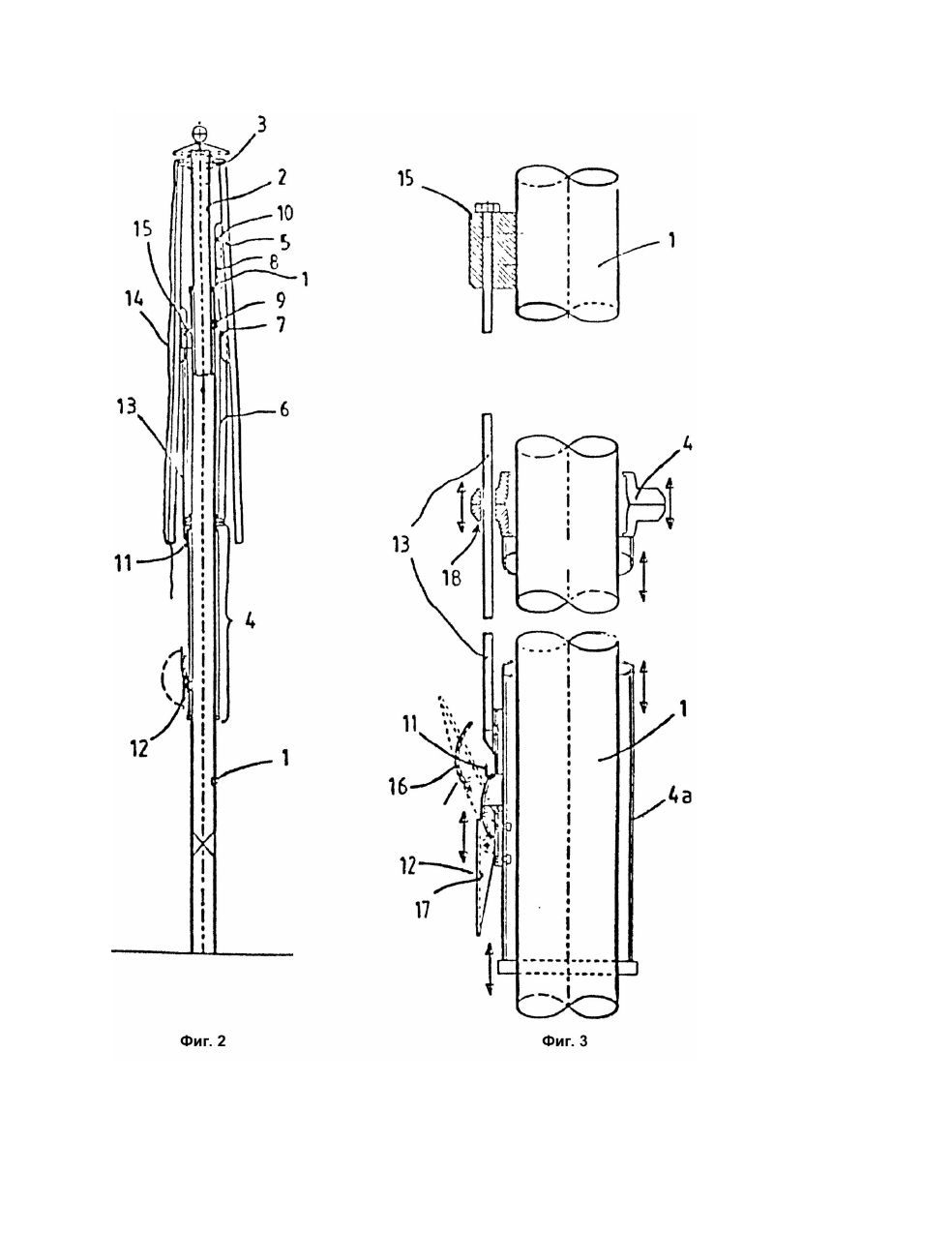

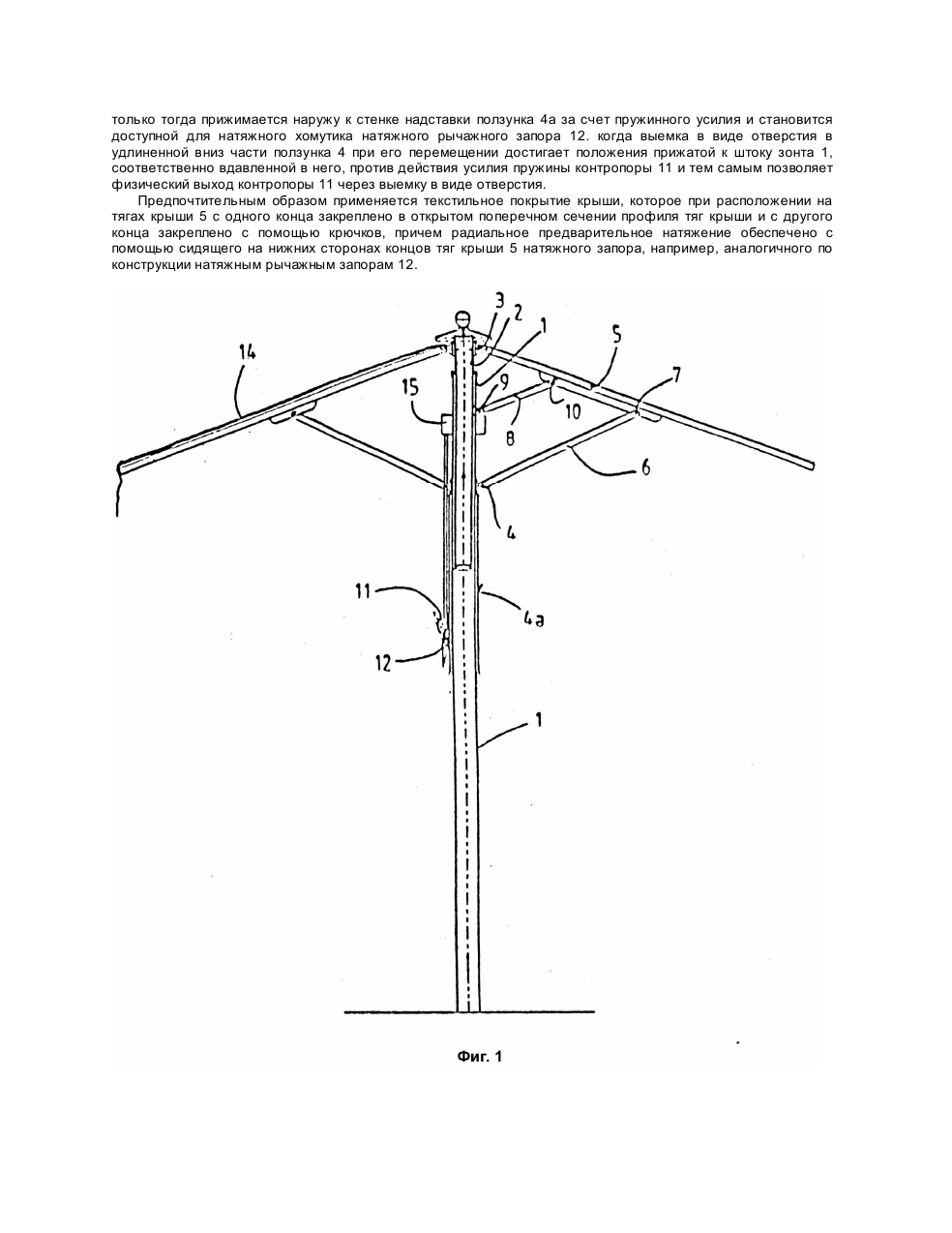

Изобретение относится к стационарному зонту, в частности большому солнечному зонту, садовому зонту и т.п., содержащему стойку, крышку зонта, конструкцию для крыши, содержащую тяги, шарнирно присоединенные к штоку, установленному с возможностью телескопического перемещения по отношению к стойке и несущему венец, ползунок, установленный с возможностью перемещения вдоль стойки и шарнирно взаимодействующий с шарнирно присоединенными к тягам крыши зонта опорными раскосами, причем направления перемещений венца и ползунка при открытии и закрытии зонта ориентированы встречно. Известен стационарный зонт описанного выше типа, у которого при встречном характере движения венца и ползунка центр тяжести конструкции крыши, по меньшей мере, приблизительно остается на одинаковой высоте, так что для открытия и закрытия зонта нужно прикладывать лишь такие малые усилия, что они могут легко обеспечиваться вручную. Такая конструкция зонта имеет тот недостаток, что от руки можно осуществлять перемещение вверх ползунка, но не натяжение крыши зонта, требуемые затраты усилия для которого составляют многократную величину от усилия для открытия зонта. Если не будут применены дополнительные средства, как например, шатунно-кривошипный механизм, натяжение зонта будет недостаточным. Следствием недостаточного натяжения зонта является то, что зонт неустойчив к воздействию порывов ветра. Высокая устойчивость к воздействию порывов ветра, однако, особенно важна для зонтов больших размеров, которые используются при любых погодных условиях и даже при внезапно возникающем сильном ветре или буре, когда закрытие зонта, обычно, нежелательно или невозможно. При этом следует принять во внимание, что сила ветра, действующая на зонт, примерно пропорциональна поверхности крыши зонта и увеличивается с квадратом скорости ветра. Если крыша зонта недостаточно защищена, то сила ветра, действующая на зонт, ведет к усиливающимся завихрениям с верхней и нижней стороны крыши зонта. Это вызывает колебательное движение крыши зонта, которое оказывает не поддающееся расчету и неконтролируемое воздействие на стойку зонта. В результате воздействия этих сил могут изменяться позиции шарнирных соединений стойки зонта, так что крыша зонта в целом может стать нестабильной. В этом случае крыша зонта может быть повреждена или даже разрушена. По этой причине важно, чтобы конструкция крыши рассматриваемого здесь зонта была выполнена так, чтобы была гарантирована достаточная стабильность против сильного ветра или бури. Это, однако, возможно только путем точно рассчитанного натяжения крыши зонта до оптимальной величины. Задачей изобретения является простое и надежное обеспечение натяжения крыши зонта, гарантирующего стабильность зонта при сильных порывах ветра. Указанная задача решается тем, что стационарный зонт, содержащий стойку, крышу зонта, конструкцию для крыши, содержащую тяги, шарнирно присоединенные к штоку, установленному с возможностью телескопического перемещения по отношению к стойке и несущему венец, ползунок установленный с возможностью перемещения вдоль стойки и шарнирно взаимодействующий с шарнирно присоединенными к тягам крыши зонта опорными раскосами, причем направления перемещений венца и ползунка при открытии и закрытии зонта ориентированы встречно, согласно изобретению снабжен вспомогательным раскосом, шарнирно установленным между стойкой зонта и, по меньшей мере, одной тягой, удерживающей консолью, закрепленной на стойке, при этом ползунок имеет запорное устройство, обеспечивающее арретирование ползунка в его верхнем положении и натяжение крыши, и взаимодействующее с удерживающей консолью. Согласно предпочтительному варианту исполнения запорное устройство представляет собой натяжной рычажный механизм, имеющий неподвижно закрепленную контропору и взаимодействующий с ней натяжной элемент. Контропора может быть закреплена на стойке посредством удерживающей консоли. Предпочтительно, чтобы ползунок был снабжен надставкой, расположенной на стойке, выполненной в виде трубы, на которой размещен натяжной элемент запорного устройства. Удерживающая консоль для контропоры установлена на стойке выше участка перемещения ползуна на этой стойке, при этом удерживающая консоль имеет возможность перемещения через отверстие (или прорезь) выполненные в ползуне. Контропора с удерживающей консолью расположена эксцентрично по отношению к вертикальной оси симметрии стойки зонта. На фиг.1 показан зонт, согласно изобретению, в открытом положении; на фиг.2 - зонт согласно фиг.1 в закрытом положении; на фиг.3 - деталь штока зонта с запорным устройством, схематически в увеличенном масштабе. Зонт согласно изобретению имеет трубу-стояк, в которой установлена с возможностью телескопического перемещения часть штока 2. Часть штока 2 снабжена венцом 3, к которому шарнирно присоединены тяги крыши 5. Ползунок 4 установлен с возможностью перемещения вдоль неподвижной части штока 1. Между ползунком 5 и тягами крыши находятся присоединенные шарнирно с обеих сторон опорные раскосы 6. Точки шарнирного присоединения к тягам крыши обозначены позицией 7. Далее, имеются вспомогательные раскосы 8, а именно расположенные вокруг при равномерном распределении или, по меньшей мере, в количестве двух штук в радиальной плоскости друг относительно друга. Вспомогательный раскос шарнирно присоединен с одной стороны в позиции 9 к штоку зонта 1 и с другой стороны в позиции 10 к тягам крыши. Ползунок 4 снабжен проходящей к нижнему концу штока надставкой 4а в форме трубы, служащей для облегчения манипулирования для перемещения ползунка 4. На надставке для манипулирования 4а в форме трубы находится натяжной рычажный запор 12. Этот запор работает совместно с контропорой 11, находящейся на конце неподвижной удерживающей консоли 13, неподвижно помещенной выше пути перемещения ползунка 4 на штоке зонта 1 в позиции 15. Позицией 14 обозначена крыша зонта, соответственно покрытие зонта. При закрытии, соответственно открытии зонта, венец 3 и ползунок 4 принудительным образом перемещаются друг к другу, соответственно удаляются друг от друга. Принудительное встречное движение венца и ползунка производится благодаря конструкции стойки и расположенных здесь диаметрально вспомогательных раскосов 8, неподвижно шарнирно присоединенных в позиции 9 к штоку зонта 1 и воздействующих в позиции 10 на тяги крыши. При закрытии ползунок 4 с трубной надставкой 4а оттягивается вниз, вслед за чем вспомогательный раскос 8 перемещает опорный раскос 6 в направлении к штоку зонта. За счет этого телескопический шток 2 с венцом 3 перемещается вверх, следствием чего является прилегание тяг крыши к штоку зонта 1. Ползунок 4 с помощью трубной надставки 4а, служащей в качестве средства манипулирования, при закрытом зонте перемещается сначала до почти полного открытия зонта вверх при очень малых затратах усилия. Как только при подъеме ползунка 4, 4а становится ощутимым первое изменение сопротивления руке (начало собственной фазы натяжения крыши), перекидной натяжной пружинный хомутик 16 натяжного рычажного запора 12 может заскакивать в контропору 11, а именно с помощью ручного рычага 17. Тем самым прежде всего блокируется тенденция ползунка 4, 4а после отпускания его удлиненной вниз, служащей в качестве средства манипулирования, надставки 4а вновь перемещаться вниз. Вслед за тем собственный ручной рычаг 17 натяжного рычажного запора 12 при преодолении точки давления перекидывается вниз, что может осуществляться от руки, например, с помощью возвышения большого пальца руки. С помощью этого процесса перекидывания натяжного рычага 17 может производиться то усилие, которое требуется для того, чтобы преодолеть остаточный ход рычага ползунка 4 и связанное с этим механическое сопротивление, возникающее при собственном натяжении крыши зонта. Требующиеся для зажима крыши зонта 14 затраты усилия многократно превышают (в зависимости от размеров зонта от 10 до 30 раз) усилие руки, требующееся для открытия зонта, то есть подъема ползунка (раскрытие), распирание конструкции для крыши, включая покрытие крыши. Это усилие, которое не может быть приложено от руки (для окончательного натяжения крыши зонта), может быть без труда произведено до окончательного натяжения крыши зонта с помощью ручного рычага 17 натяжного рычажного запора 12. "Остаточное" открытие, одновременно окончательное натяжение крыши зонта с помощью натяжного рычажного запора 12 имеет кроме того тот смысл, что пользователь зонта освобождается от решения того, является ли, и когда, зонт достаточно натянутым и до какой окончательной степени открытия следует доводить конструкцию для крыши в зависимости от статического потенциала усилия натяжения. Длина опорных раскосов 6 и их точки шарнирного присоединения 7 к тягам крыши так же, как и длину вспомогательных раскосов 8 и положение их точек шарнирного присоединения 10 к тягам крыши 5 следует выбирать таким образом, чтобы центр тяжести конструкции для крыши, по меньшей мере, приблизительно настолько уходил вниз от одинакового, соответственно равновесного уровня, чтобы открытый зонт после освобождения от натяжения и отпирания его натяжного рычажного запора 12 автоматически закрывался. Кроме того, их следует выбирать таким образом, чтобы результирующий максимальный вертикальный отрезок перемещения перемещаемой части штока 2 в любом случае был короче, соответственно меньше, чем отрезок перемещения ползунка 4, 4а. Контропора 11 ее вертикально свободно висящей консолью 13 ее верхним концом должна подвешиваться, соответственно закрепляться, на наружном штоке зонта 1 эксцентрично по отношению к вертикальной центральной оси штока зонта. Длина консоли 13 и положение ее верхней точки подвеса 15 на наружном штоке зонта так же, как общая длина пути ползунка 4 должны выбираться таким образом, чтобы максимальный вертикальный путь перемещения между закрытым положением натяжного рычажного запора 12 и контропорой 11, по меньшей мере, приблизительно был равен максимальному вертикальному пути перемещения ползунка 4 на штоке зонта 1. Длина удерживающей консоли 13 и положение ее верхнего конца закрепления, соответственно точки подвеса, на наружном штоке зонта 1 должны выбираться таким образом, чтобы при ручном подъеме ползунка 4, 4а натяжной хомутик 16 натяжного рычажного запора 12, по меньшей мере, приблизительно оказывался в том пространственном положении, в котором натяжной хомутик 16 натяжного запора 12 без труда может заскакивать в контропору 11 на нижнем консоли 13 прежде, чем при подъеме ползунка установится также лишь отдаленно более высокое механическое сопротивление по сравнению с сопротивлением во время чистого процесса подъема ползунка 4, 4а. В связи с тем, что контропора 11 и удерживающая ее консоль 13 пространственно, соответственно физически, противостоят возможности перемещения ползунка. 4, ползунок 4 между верхним закреплением 5 удерживающей консоли 13 на штоке зонта и нижней контропорой 11 снабжен отверстием 18, соответственно открытой продольной прорезью, позволяющей практически свободное от трения свободное скольжение удерживающей консоли 13 по отношению к перемещению ползунка 4. Вместо описанной выше системы также является возможным закреплять требующуюся для натяжного рычажного запора 12 контропору без удерживающей консоли на наружном штоке зонта 1. Свобода перемещения ползунка 4 обеспечивается за счет того, что ползунок 4, 4а на преобладающей части длины его надставки 4а в форме трубы имеет выемку в ее наружной стенке в виде вертикального продольного отверстия. Такая выемка в виде продольного отверстия при помещенной непосредственно на наружном штоке зонта 1 контропоре 11 может выполняться существенно меньшей в вертикальном направлении в том случае, если контропора 11 против содержащейся в ее креплении пружины сжатия настолько может прижиматься к наружному штоку зонта 1, что она вследствие выбора размера и положения уменьшенного продольного отверстия или уменьшенной выемки только тогда прижимается наружу к стенке надставки ползунка 4а за счет пружинного усилия и становится доступной для натяжного хомутика натяжного рычажного запора 12. когда выемка в виде отверстия в удлиненной вниз части ползунка 4 при его перемещении достигает положения прижатой к штоку зонта 1, соответственно вдавленной в него, против действия усилия пружины контропоры 11 и тем самым позволяет физический выход контропоры 11 через выемку в виде отверстия. Предпочтительным образом применяется текстильное покрытие крыши, которое при расположении на тягах крыши 5 с одного конца закреплено в открытом поперечном сечении профиля тяг крыши и с другого конца закреплено с помощью крючков, причем радиальное предварительное натяжение обеспечено с помощью сидящего на нижних сторонах концов тяг крыши 5 натяжного запора, например, аналогичного по конструкции натяжным рычажным запорам 12.
