Гноєзбиральний конвеєр

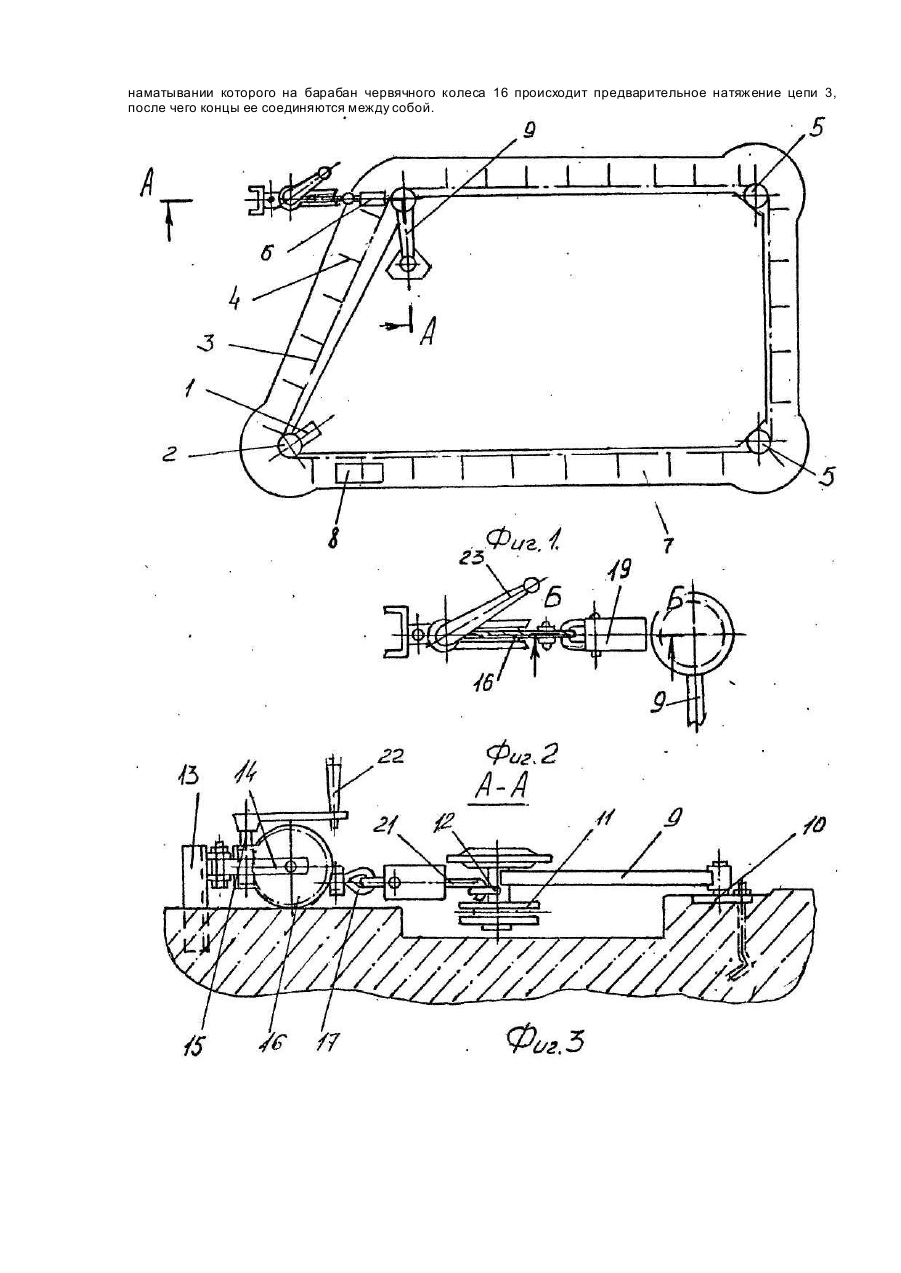

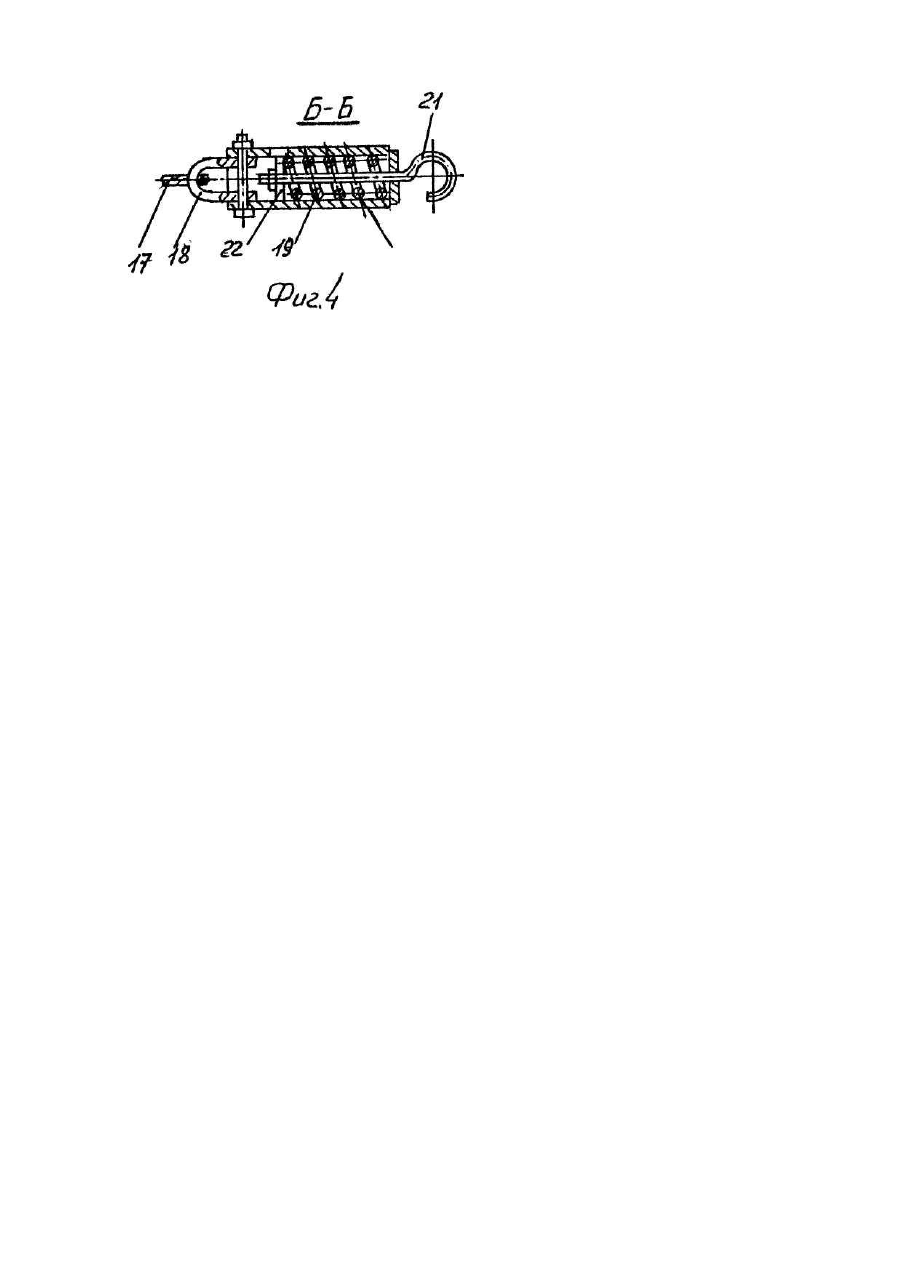

Изобретение относится к сельскому хозяйству, в частности к устройствам для удаления навоза из животноводческих помещений. Известно устройство для удаления навоза (Авт. св. СССР №1042705, кл. А01 К 1 /01), включающее замкнутый тяговый орган с закрепленными на нем скребками, которым охвачена ведущая звездочка механизма привода, и приспособление для натяжения тягового органа, выполненное из установленного на оси поворотного рычага, с закрепленным на нем натяжным роликом, и троса присоединенного к поворотному рычагу. В принятом аналоге натяжение тягового органа происходит при помощи груза, прикрепленного к одному из концов троса, перекинутого через направляющие ролики, другой конец которого присоединен к поворотному рычагу. Такая конструкция натяжного приспособления не обеспечивает использование его при монтаже тягового органа, а также требует значительных затрат времени и физических нагрузок обслуживающего персонала для натяжения тягового органа при его эксплуатации, так как имеется дело с грузом. Особенно не удобная данная конструкция натяжного приспособления при аварийных сбросах тягового органа со звездочки, при которых требуется сначала ослабить тяговый орган потом одеть его на звездочку и произвести натяжение. Наиболее близким по совокупности существенных признаков и по функциональному назначению является транспортер скребковый навозоуборочный ТСН 160 Б [Транспортер скребковый навозоуборочный ТСН 160 Б. Паспорт. Инструкция по эксплуатации. Инструкция по монтажу, пуску, регулированию и обкатке изделия на месте его применения. 1994, рис. 1, с. 34; рис. 5, с. 38; рис. 5а, с. 39], содержащий привод с ведущей звездочкой, размещенную в навозном канале замкнутую цепь со скребками, поворотные и натяжное устройства, последнее из которых выполнено из установленного на подпятнике поворотного рычага с натяжной звездочкой. В принятом прототипе натяжение цепи происходит при помощи груза, прикрепленного к одному из концов каната, перекинутого через направляющие ролики стойки, другой конец которого присоединен к поворотному рычагу. Такая конструкция натяжного устройства не обеспечивает использование его при монтаже цепи со скребками, а также требует значительных затрат времени и физических нагрузок обслуживающего персонала для натяжения цепи при ее эксплуатации, так как имеется дело с грузом. Особенно не удобная данная конструкция натяжного устройства при аварийных сбросах цепи со звездочки при которых требуется сначала ослабить цепь, потом одеть ее на звездочку и произвести натяжение. В основу изобретения поставлена задача создать такой навозоуборочный конвейер, в котором за счет изменения конструкции натяжного устройства повысились бы удобства его монтажа и эксплуатации. Технический результат от внедрения изобретения заключается в сокращении времени и уменьшении физических нагрузок обслуживающего персонала необходимых для ослабления или натяжения цепи, а также в исключении необходимости использования дополнительных приспособлений или устройств для предварительного натяжения цепи при проведении монтажных работ. Поставленная задача решается тем, что в навозоуборочном конвейере, содержащем привод с ведущей звездочкой, размещенную в навозном канале замкнутую цепь со скребками, поворотные и натяжное устройства, последнее из которых выполнено из установленного на подпятнике поворотного рычага с натяжной звездочкой, согласно изобретению, натяжное устройство снабжено шарнирно закрепленной к забетонированной стойке червячной парой, соединенной гибким натяжным элементом с буфером, содержащим пружину сжатия. Применение в натяжном устройстве червячной пары, шарнирно закрепленной к забетонированной стойке и гибкого натяжного элемента, который одним концом прикреплен к барабану червячного колеса и наматывается на него, позволяет использовать их в качестве лебедки и, следовательно, значительно сократить время и уменьшить физические нагрузки обслуживающего персонала при ослаблении или натяжении цепи. Кроме того, данная конструкция натяжного устройства позволяет исключить необходимость использования дополнительных натяжных приспособлений при предварительном натяжении цепи. Буфер с пружиной сжатия исключает жесткое натяжение цепи, а нанесенная шкала на его корпус, служит ориентиром величины усилия ее натяжения. Шарнирное закрепление червячной пары к забетонированной стойке обеспечивает необходимую ее ориентацию по линии натяжения гибкого натяжного элемента. Предлагаемое изобретение поясняют чертежи, где на фиг. 1 показан схематически навозоуборочный конвейер; на фиг. 2 - натяжное устройство, вид сверху; на фиг. 3 - сечение А-А на фиг. 1; на фиг. 4 - сечение Б-Б на фиг. 2. Навозоуборочный конвейер содержит привод 1 с ведущей звездочкой 2, которая находится в зацеплении с цепью 3 с прикрепленными скребками 4. Цепь 3 огибает поворотные 5 и натяжное 6 устройства. Навоз по каналу 7 продвигается к выгрузному окну 8. Натяжное устройство 6 содержит поворотный рычаг 9, закрепленный шарнирно на оси подпятника 10. На противоположном конце поворотного рычага 9 установлена звездочка 11 к оси которой закреплено ухо 12. Натяжная звездочка 11 закрыта кожухом. К забетонированной стойке 13 шарнирно закреплено основание 14 с размещенным в нем червяком 15, который находится в зацеплении с червячным колесом 16, на барабан которого укладывается гибкий натяжной элемент 17, соединенный через скобу 18 с корпусом буфера 19, содержащим пружину сжатия 20, удерживающую крюк 21, через тарелку 22 и присоединенный к уху 12. Вращение червяка 15 осуществляется рукояткой 22. Ослабление или натяжение цепи 3 при профилактических работах или при спадании ее со звездочек, что возможно в процессе эксплуатации конвейера, происходит от проворачивания червяка 15 при помощи рукоятки 22 и разматывании или наматывании гибкого натяжного элемента 17 на барабан червячного колеса 16. При наматывании гибкого натяжного элемента 17 на барабан червячного колеса 16, натяжной поворотный рычаг 9 отводится в сторону и производится натяжение цепи 3, а при разматывании - ослабление ее. При монтаже конвейера куски цепи с прикрепленными скребками укладываются в навозоуборочный канал 7 и соединяются между собой. Один конец цепи 3 соединяется с гибким натяжным элементом 17, при наматывании которого на барабан червячного колеса 16 происходит предварительное натяжение цепи 3, после чего концы ее соединяются между собой.
