Пиловловлювач із жалюзі складної конфігурації

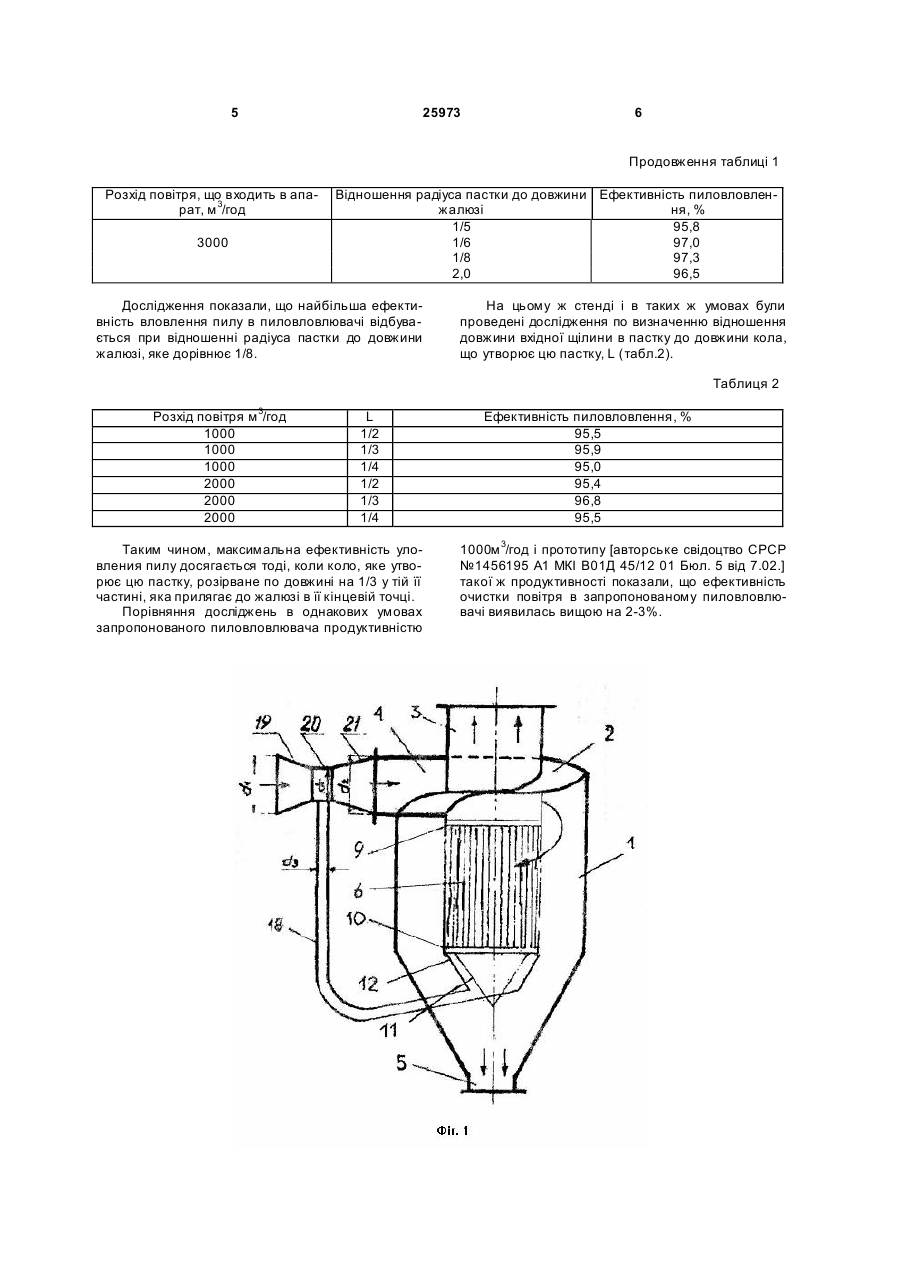

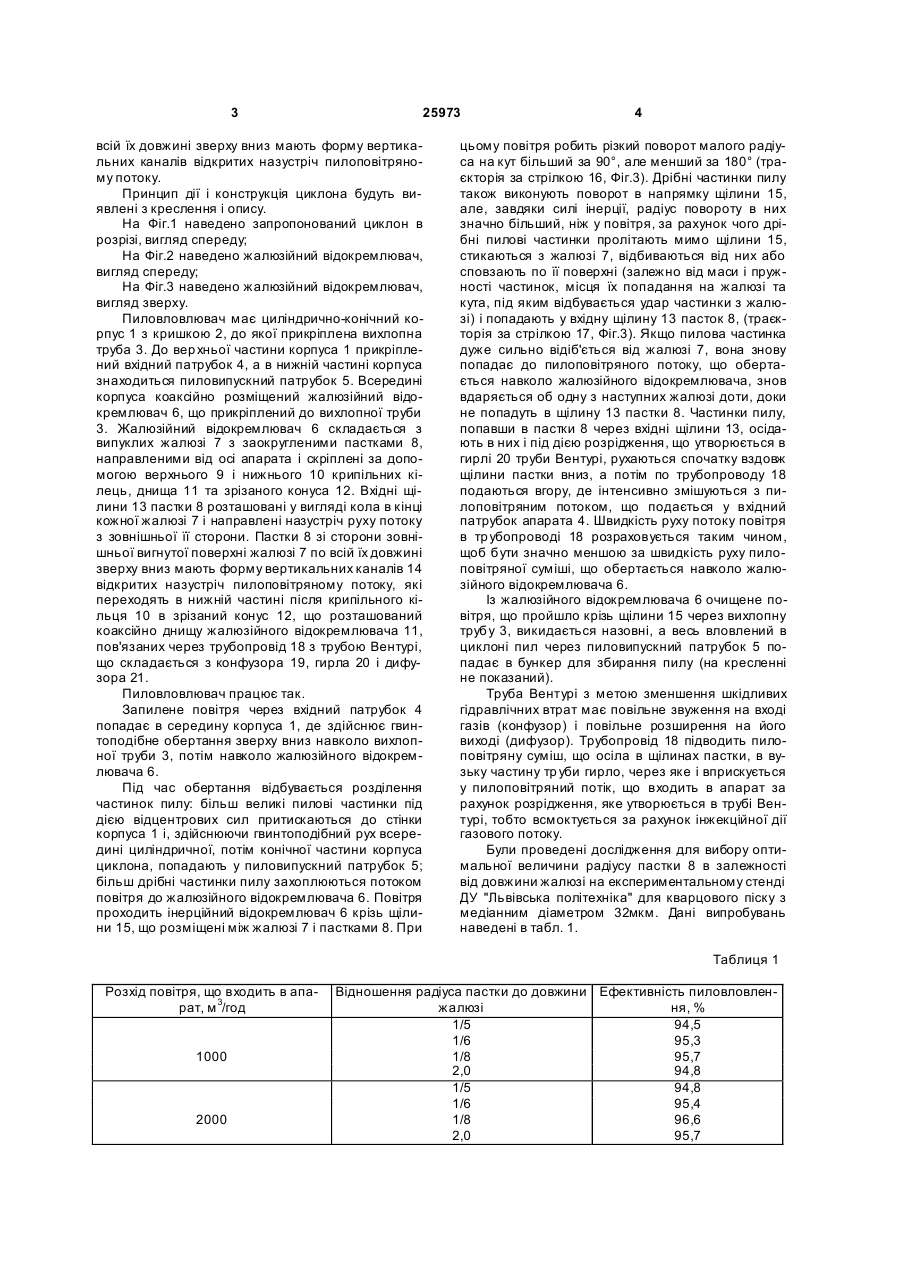

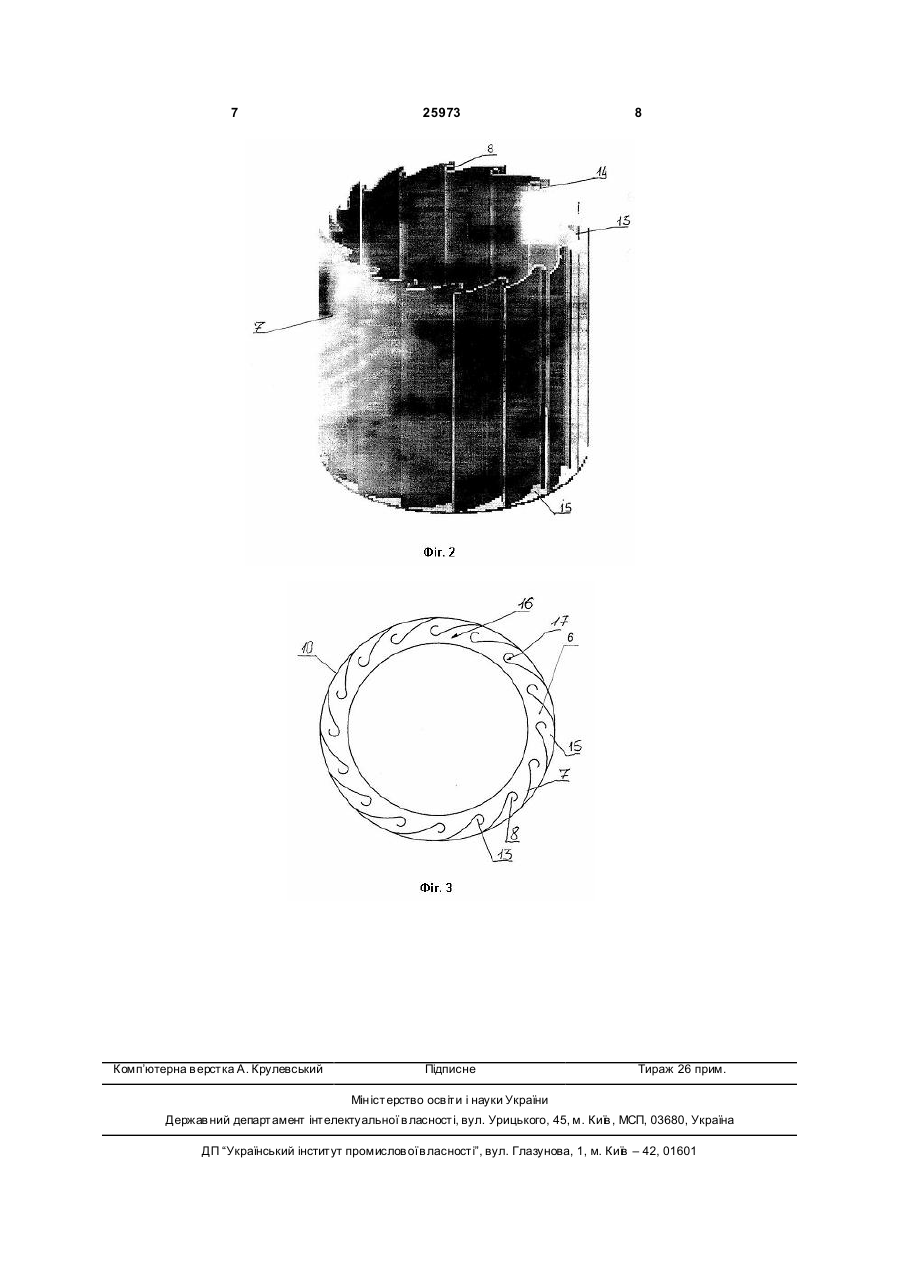

1. Пиловловлювач із жалюзі складної конфігурації, який містить корпус, тангенційний вхідний патрубок, осьові вихідний та пиловипускний патрубки і жалюзійний відокремлювач, який відрізняється тим, що жалюзійний відокремлювач складається з жалюзі, випуклість яких направлена до 3 25973 всій їх довжині зверху вниз мають форму вертикальних каналів відкритих назустріч пилоповітряному потоку. Принцип дії і конструкція циклона будуть виявлені з креслення і опису. На Фіг.1 наведено запропонований циклон в розрізі, вигляд спереду; На Фіг.2 наведено жалюзійний відокремлювач, вигляд спереду; На Фіг.3 наведено жалюзійний відокремлювач, вигляд зверху. Пиловловлювач має циліндрично-конічний корпус 1 з кришкою 2, до якої прикріплена вихлопна труба 3. До вер хньої частини корпуса 1 прикріплений вхідний патрубок 4, а в нижній частині корпуса знаходиться пиловипускний патрубок 5. Всередині корпуса коаксійно розміщений жалюзійний відокремлювач 6, що прикріплений до вихлопної труби 3. Жалюзійний відокремлювач 6 складається з випуклих жалюзі 7 з заокругленими пастками 8, направленими від осі апарата і скріплені за допомогою верхнього 9 і нижнього 10 крипільних кілець, днища 11 та зрізаного конуса 12. Вхідні щілини 13 пастки 8 розташовані у вигляді кола в кінці кожної жалюзі 7 і направлені назустріч руху потоку з зовнішньої її сторони. Пастки 8 зі сторони зовнішньої вигнутої поверхні жалюзі 7 по всій їх довжині зверху вниз мають форму вертикальних каналів 14 відкритих назустріч пилоповітряному потоку, які переходять в нижній частині після крипільного кільця 10 в зрізаний конус 12, що розташований коаксійно днищу жалюзійного відокремлювача 11, пов'язаних через трубопровід 18 з трубою Вентурі, що складається з конфузора 19, гирла 20 і дифузора 21. Пиловловлювач працює так. Запилене повітря через вхідний патрубок 4 попадає в середину корпуса 1, де здійснює гвинтоподібне обертання зверху вниз навколо вихлопної труби 3, потім навколо жалюзійного відокремлювача 6. Під час обертання відбувається розділення частинок пилу: більш великі пилові частинки під дією відцентрових сил притискаються до стінки корпуса 1 і, здійснюючи гвинтоподібний рух всередині циліндричної, потім конічної частини корпуса циклона, попадають у пиловипускний патрубок 5; більш дрібні частинки пилу захоплюються потоком повітря до жалюзійного відокремлювача 6. Повітря проходить інерційний відокремлювач 6 крізь щілини 15, що розміщені між жалюзі 7 і пастками 8. При 4 цьому повітря робить різкий поворот малого радіуса на кут більший за 90°, але менший за 180° (траєкторія за стрілкою 16, Фіг.3). Дрібні частинки пилу також виконують поворот в напрямку щілини 15, але, завдяки силі інерції, радіус повороту в них значно більший, ніж у повітря, за рахунок чого дрібні пилові частинки пролітають мимо щілини 15, стикаються з жалюзі 7, відбиваються від них або сповзають по її поверхні (залежно від маси і пружності частинок, місця їх попадання на жалюзі та кута, під яким відбувається удар частинки з жалюзі) і попадають у вхідну щілину 13 пасток 8, (траєкторія за стрілкою 17, Фіг.3). Якщо пилова частинка дуже сильно відіб'ється від жалюзі 7, вона знову попадає до пилоповітряного потоку, що обертається навколо жалюзійного відокремлювача, знов вдаряється об одну з наступних жалюзі доти, доки не попадуть в щілину 13 пастки 8. Частинки пилу, попавши в пастки 8 через вхідні щілини 13, осідають в них і під дією розрідження, що утворюється в гирлі 20 труби Вентурі, рухаються спочатку вздовж щілини пастки вниз, а потім по трубопроводу 18 подаються вгору, де інтенсивно змішуються з пилоповітряним потоком, що подається у вхідний патрубок апарата 4. Швидкість руху потоку повітря в тр убопроводі 18 розраховується таким чином, щоб бути значно меншою за швидкість руху пилоповітряної суміші, що обертається навколо жалюзійного відокремлювача 6. Із жалюзійного відокремлювача 6 очищене повітря, що пройшло крізь щілини 15 через вихлопну трубу 3, викидається назовні, а весь вловлений в циклоні пил через пиловипускний патрубок 5 попадає в бункер для збирання пилу (на кресленні не показаний). Труба Вентурі з метою зменшення шкідливих гідравлічних втрат має повільне звуження на вході газів (конфузор) і повільне розширення на його виході (дифузор). Трубопровід 18 підводить пилоповітряну суміш, що осіла в щілинах пастки, в вузьку частину тр уби гирло, через яке і вприскується у пилоповітряний потік, що входить в апарат за рахунок розрідження, яке утворюється в трубі Вентурі, тобто всмоктується за рахунок інжекційної дії газового потоку. Були проведені дослідження для вибору оптимальної величини радіусу пастки 8 в залежності від довжини жалюзі на експериментальному стенді ДУ "Львівська політехніка" для кварцового піску з медіанним діаметром 32мкм. Дані випробувань наведені в табл. 1. Таблиця 1 Розхід повітря, що входить в апарат, м 3/год 1000 2000 Відношення радіуса пастки до довжини Ефективність пиловловленжалюзі ня, % 1/5 94,5 1/6 95,3 1/8 95,7 2,0 94,8 1/5 94,8 1/6 95,4 1/8 96,6 2,0 95,7 5 25973 6 Продовження таблиці 1 Розхід повітря, що входить в апарат, м 3/год 3000 Відношення радіуса пастки до довжини Ефективність пиловловленжалюзі ня, % 1/5 95,8 1/6 97,0 1/8 97,3 2,0 96,5 Дослідження показали, що найбільша ефективність вловлення пилу в пиловловлювачі відбувається при відношенні радіуса пастки до довжини жалюзі, яке дорівнює 1/8. На цьому ж стенді і в таких ж умовах були проведені дослідження по визначенню відношення довжини вхідної щілини в пастку до довжини кола, що утворює цю пастку, L (табл.2). Таблиця 2 Розхід повітря м 3/год 1000 1000 1000 2000 2000 2000 L 1/2 1/3 1/4 1/2 1/3 1/4 Таким чином, максимальна ефективність уловления пилу досягається тоді, коли коло, яке утворює цю пастку, розірване по довжині на 1/3 у тій її частині, яка прилягає до жалюзі в її кінцевій точці. Порівняння досліджень в однакових умовах запропонованого пиловловлювача продуктивністю Ефективність пиловловлення, % 95,5 95,9 95,0 95,4 96,8 95,5 1000м 3/год і прототипу [авторське свідоцтво СРСР №1456195 А1 МКІ В01Д 45/12 01 Бюл. 5 від 7.02.] такої ж продуктивності показали, що ефективність очистки повітря в запропонованому пиловловлювачі виявилась вищою на 2-3%. 7 Комп’ютерна в ерстка А. Крулевський 25973 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
