Пристрій для притиску валків каландру

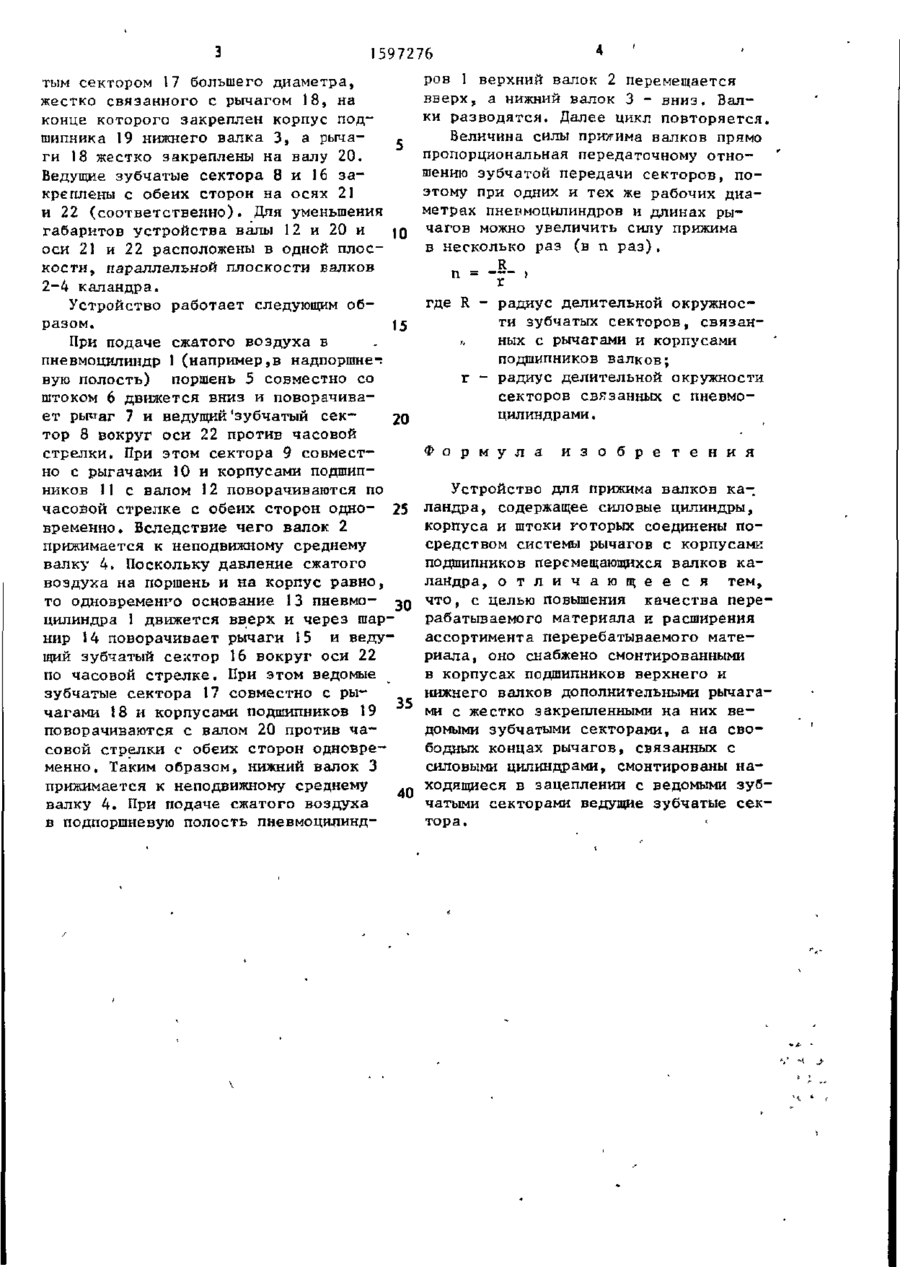

Изобретение относится к области [химического машиностроения и может быть использовано при производстве листовых, пленочных и резинотехнических материалов. Цель изобретения -.. повышение качества перерабатываемого материала и расширение ее ассортимента. Для этого устройство для прижима валков каландра снабжено смонтированными в корпусах подшипников верхнего и нижнего валков дополнительными рычагами с жестко закрепленными на них ведомыми зубчатыми секторамис На свободных концах.рычагов» связанных с силовыми цилиндрами, смонтированы находящиеся в зацеплении с ведомыми зубчатыми секторами ведущие зубчатые сектора, 1 ил. .' , .•, : ,; 1 " . ". ., : .- . J , ., - : Изобретение'относится к химическому машиностроению и может быть и с пользовано в конструкции трехвалковых каландров для производства листовых, пленочных и резинотехнических, материалов . Целью изобретения является повышение качества перерабатываемого материала и расширение его ассортимента. На чертеже изображено устройство, общий в и д . Устройство содержит два пневмрцилиндра 1 двойного действия, расположенных по обеим сторонам верхнего и нижнего перемещающихся валков 2 и 3, каландра, установленных с возможностью прижима к среднему неподвижному валку 4. Каждый поршень 5 пневмоцилиндра 1 посредством штока 6 и шарнира соединен с дополнительным рычагом 7 ведущего зубчатого сектора^ 8. Входящий сектор 8 входит в зацепление с ведомым сектором 9, жестко связанным с рычагом 10, на конце которого закреплен корпус подшипника 1I верхнего валка 2, а сами рычаги 10 с обеих сторон жестко закреплены на валу 12. Ведомый зубчатый сектор 9 выполнен диаметром большим, чем ведущий зубчатый сектор 8. Корпус пневмоцилиндра 1 закреплен на основании 13 * и 1 посредством шарнира 14 соединен с рычагом 15 ведущего зубчатого сектора 16 меньшего диаметра. Сектор 16 'входит в зацепление с ведомым зубча з 1597276 тым сектором 17 большего диаметра, жестко связанного с рычагом 18, на конце которого закреплен корпус подшипника 19 нижнего валка 3, а рычаги 18 жестко закреплены на валу 20. Ведущие зубчатые сектора 8 и 16 закреплены с обеих сторон на осях 21 и 22 (соответственно). Для уменьшения габаритов устройства валы 12 и 20 и 10 оси 21 и 22 расположены в одной плоскости, параллельной плоскости валков 2-4 каландра. Устройство работает следующим образом. 15 При подаче сжатого воздуха в пневмоцилиндр 1 (например,в надпоршневую полость) поршень 5 совместно со штоком 6 движется вниз и поворачивает рь^таг 7 и ведущий 'зубчатый сек20 тор 8 вокруг оси 22 против часовой стрелки. При этом сектора 9 совместно с рыгачами 10 и корпусами подшипников 11 с валом 12 поворачиваются по часовой стрелке с обеих сторон одно- 25 временно. Вследствие чего валок 2 прижимается к неподвижному среднему валку 4. Поскольку давление сжатого воздуха на поршень и на корпус равно, то одновременго основание 13 пневмо- 30 цилиндра 1 движется вверх и через шарнир 14 поворачивает рычаги 15 и ведущий зубчатый сектор 16 вокруг оси 22 по часовой стрелке. При этом ведомые зубчатые сектора 17 совместно с рычагами 18 и корпусами подшипников 19 35 поворачиваются с валом 20 против часовой стрелки с обеих сторон одновременно. Таким образом, нижний валок 3 прижимается к неподвижному среднему 40 валку 4. При подаче сжатого воздуха в подпоршневую полость пневмоцилинд ров 1 верхний валок 2 перемещается вверх, а нижний валок 3 - вниз. Валки разводятся. Далее цикл повторяется. Величина силы прижима валков прямо пропорциональная передаточному отношению зубчатой передачи секторов, поэтому при одних и тех же рабочих диаметрах пневмоцилиндров и длинах рычагов можно увеличить силу прижима в несколько раз (в п раз). п = -RГ , где R - радиус делительной окружности зубчатых секторов, связанных с рычагами и корпусами подшипников валков; г - радиус делительной окружности секторов связанных с пневмоцилиндр ами. Ф о р м у л а и з о б р е т е н и я Устройство для прижима валков каландра, содержащее силовые цилиндры, корпуса и штоки готорых соединены посредством системы рычагов с корпусами подшипников перемещающихся валков каландра, о т л и ч а ю щ е е с я тем, что, с целью повышения качества перерабатываемого материала и расширения ассортимента переребатываемого материала, оно снабжено смонтированными в корпусах подшипников верхнего и нижнего валков дополнительными рычагами с жестко закрепленными на них ведомыми зубчатыми секторами, а на свободных концах рычагов, связанных с силовыми цилиндрами, смонтированы находящиеся в зацеплении с ведомыми зубчатыми секторами ведущие зубчатые сектора. 1597276 77 27 8 Редактор Г.Гербер Составитель Н.Рухлядева Техред М.Дндык Корректор Л.Пилипенко Заказ 3026 Тираж 541 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С^СР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
