Стіл стопоукладчика

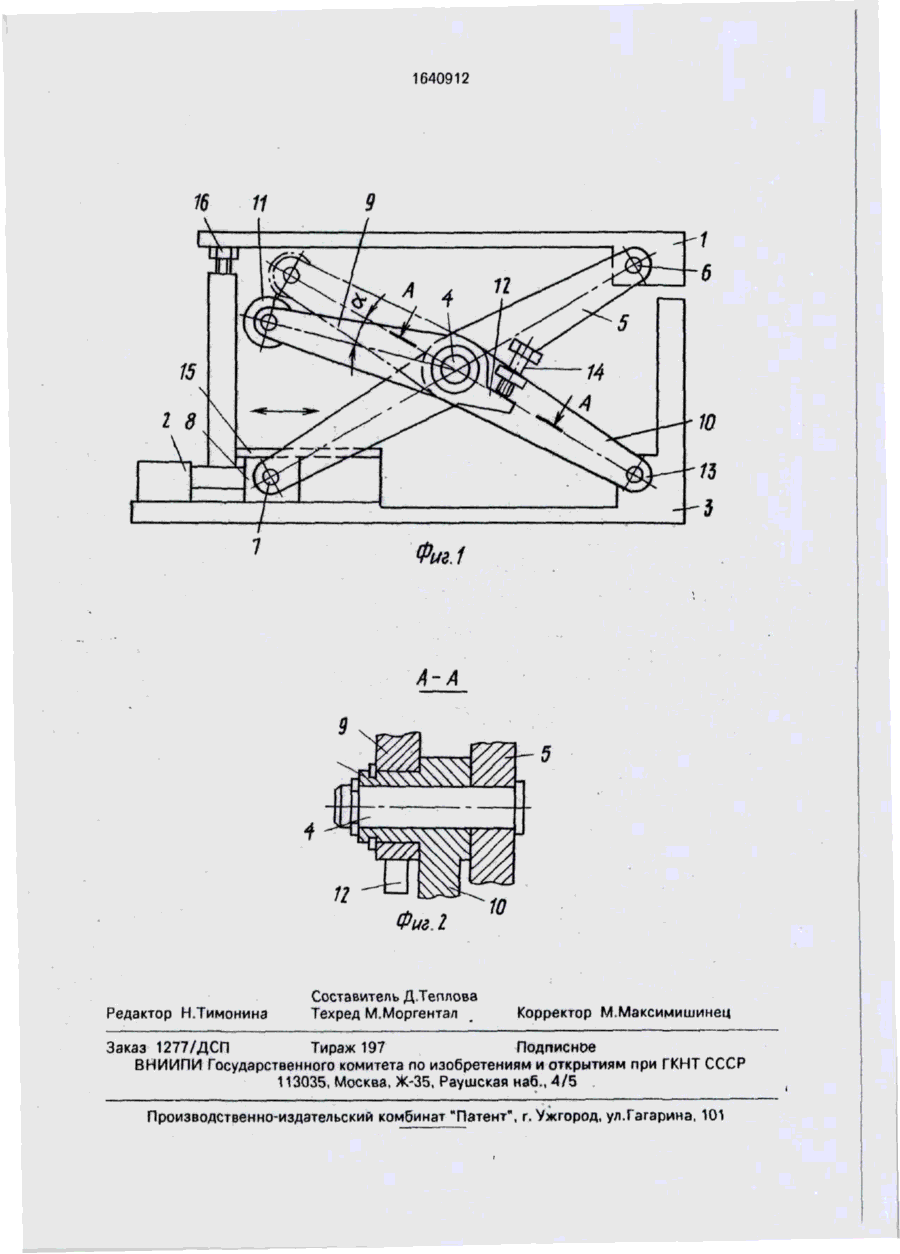

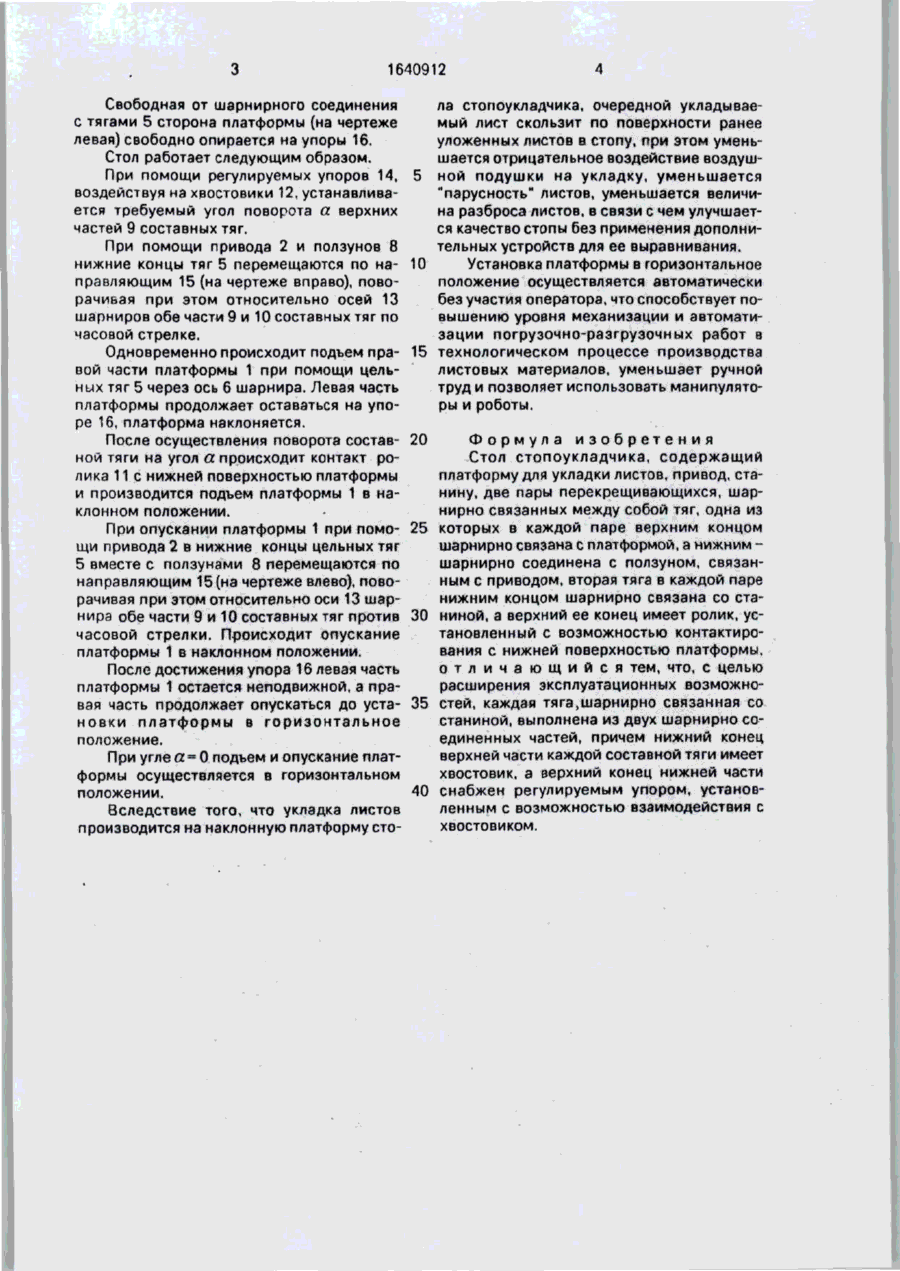

Изобретение относится к области химического машиностроения и может быть использовано в линиях для производства листов из полимерных материалов, в том числе гофрированных листов. Цель изобретения - расширение эксплуатационных возможностей. Стол стопоукладчика включает платформу для укладки листов, одна сторона которой соединена с верхним концом цельной тяги при помощи шарнира, а вторая сторона свободно опирается на упор, расположенный на станине. Одна из тяг выполнена составной из 2-х частей, соединенных шарнирно между собой и с цельной тягой. Верхняя часть составной тяги снабжена хвостовиком, нижняя часть составной тяги снабжена регулируемым упором, установленным с возможностью взаимодействия с хвостовиком. Стол стопоукладчика позволяет механизировать и автоматизировать работы по укладке листов в стопу и снятию стопы листов с укладчика. 2 ил. Изобретение относится к области химического машиностроения и может быть использовано в линиях для производства листов из полимерных материалов, в том числе и в линиях для производства гофрированных листов. Цель изобретения - расширение эксплуатационных возможностей. На фиг.1 изображен предложенный стол, общий вид; на фиг.2 - разрез А-А на фиг.1 (общее шарнирное соединение перекрещивающихся тяг). Стол стопоукладчика содержит платформу 1 для укладки листов, привод 2, станину 3, две пары перекрещивающихся тяг, шарнирно связанных между собой посредством оси 4, Одна тяга 5 в каждой паре верхним концом шарнирно связана с плат формой 1 с помощью оси 6, а нижним концом посредством оси 7 шарнирно соединена с ползуном 8. связанным с приводом 2. Вторая тяга в каждой паре выполнена из двух шарнирно соединенных верхней и нижней частей 9 и 10, соответственно. Верхний конец части 9 тяги имеет ролик 11, установленный с возможностью контактирования с нижней поверхностью платформы 1, а нижний конец части 9 имеет хвостовик 12, нижний конец части 10 тяги посредством оси 13 шарнирно соединен со станиной 3, а верхний конец части 10 имеет регулируемый упор 14 (например, в виде винта), установленный с возможностью взаимодействия с хвостовиком 12. Ползун 8 установлен с возможностью перемещения по направляющим 15. (71) Украинский научно-исследовательский и конструкторский институт по разработке машин и оборудованию для переработки пластмасс, резины и искусственной кожи (72) Г.И.Позняк, О.А.Музыченко, А.Д.Петухов, Е.Ф.Крамаренко и Ю.Д.Лукьянов (53)655,1(088.8) (56) и ертежи стола подъемного № 59354614.21.000 СБ, разработанные в УкрНИИпластмаше в 1988 г. 13-91 fran і О о ю > 1640912 Свободная от шарнирного соединения с тягами 5 сторона платформы (на чертеже левая) свободно опирается на упоры 16. Стол работает следующим образом. При помощи регулируемых упоров 14, 5 воздействуя на хвостовики 12, устанавливается требуемый угол поворота а верхних частей 9 составных тяг. При помощи привода 2 и ползунов 8 нижние концы тяг 5 перемещаются по на- 10 правляющим 15 (на чертеже вправо), поворачивая при этом относительно осей 13 шарниров обе части 9 и 10 составных тяг по часовой стрелке. Одновременно происходит подъем пра- 15 вой части платформы 1 при помощи цельных тяг 5 через ось 6 шарнира. Левая часть платформы продолжает оставаться на упоре 16, платформа наклоняется. После осуществления поворота состав- 20 ной тяги на угол а происходит контакт ролика 11 с нижней поверхностью платформы и производится подъем платформы 1 в наклонном положении. При опускании платформы 1 при помо- 25 щи привода 2 в нижние концы цельных тяг 5 вместе с ползунами 8 перемещаются по направляющим 15 (на чертеже влево), поворачивая при этом относительно оси 13 шарнира обе части 9 и 10 составных тяг против 30 часовой стрелки. Происходит опускание платформы 1 в наклонном положении. После достижения упора 16 левая часть платформы 1 остается неподвижной, а правая часть продолжает опускаться до уста- 35 новки платформы в горизонтальное положение. При углеа=0 подъем и опускание платформы осуществляется в горизонтальном 40 положении. Вследствие того, что укладка листов производится на наклонную платформу сто ла стопоукладчика, очередной укладываемый лист скользит по поверхности ранее уложенных листов в стопу, при этом уменьшается отрицательное воздействие воэдушной подушки на укладку, уменьшается "парусность" листов, уменьшается величина разброса листов, в связи с чем улучшается качество стопы без применения дополнительных устройств для ее выравнивания. Установка платформы в горизонтальное положение осуществляется автоматически без участия оператора, что способствует повышению уровня механизации и автоматизации погрузочно-раэгрузочных работ в технологическом процессе производства листовых материалов, уменьшает ручной труд и позволяет использовать манипуляторы и роботы. Формула изобретения Стол стопоукладчика, содержащий платформу для укладки листов, привод, станину, две пары перекрещивающихся, шарнирно связанных между собой тяг, одна из которых в каждой паре верхним концом шарнирно связана с платформой, а нижним шарнирно соединена с ползуном, связанным с приводом, вторая тяга в каждой паре нижним концом шарнирно связана со станиной, а верхний ее конец имеет ролик, установленный с возможностью контактирования с нижней поверхностью платформы, о т л и ч а ю щ и й с я тем, что, с целью расширения эксплуатационных возможностей, каждая тяга.шарнирно связанная со станиной, выполнена из двух шарнирно соединенных частей, причем нижний конец верхней части каждой составной тяги имеет хвостовик, а верхний конец нижней части снабжен регулируемым упором, установленным с возможностью взаимодействия с хвостовиком. 1640912 ь Фиг.1 А-А 12 Редактор Н.Тимонинэ Фиг. І Составитель Д.Теплова Техред М.Моргентал Корректор М.Максимишинец Заказ 1277/ДСП Тираж 197 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 і
