Кріпиустановник

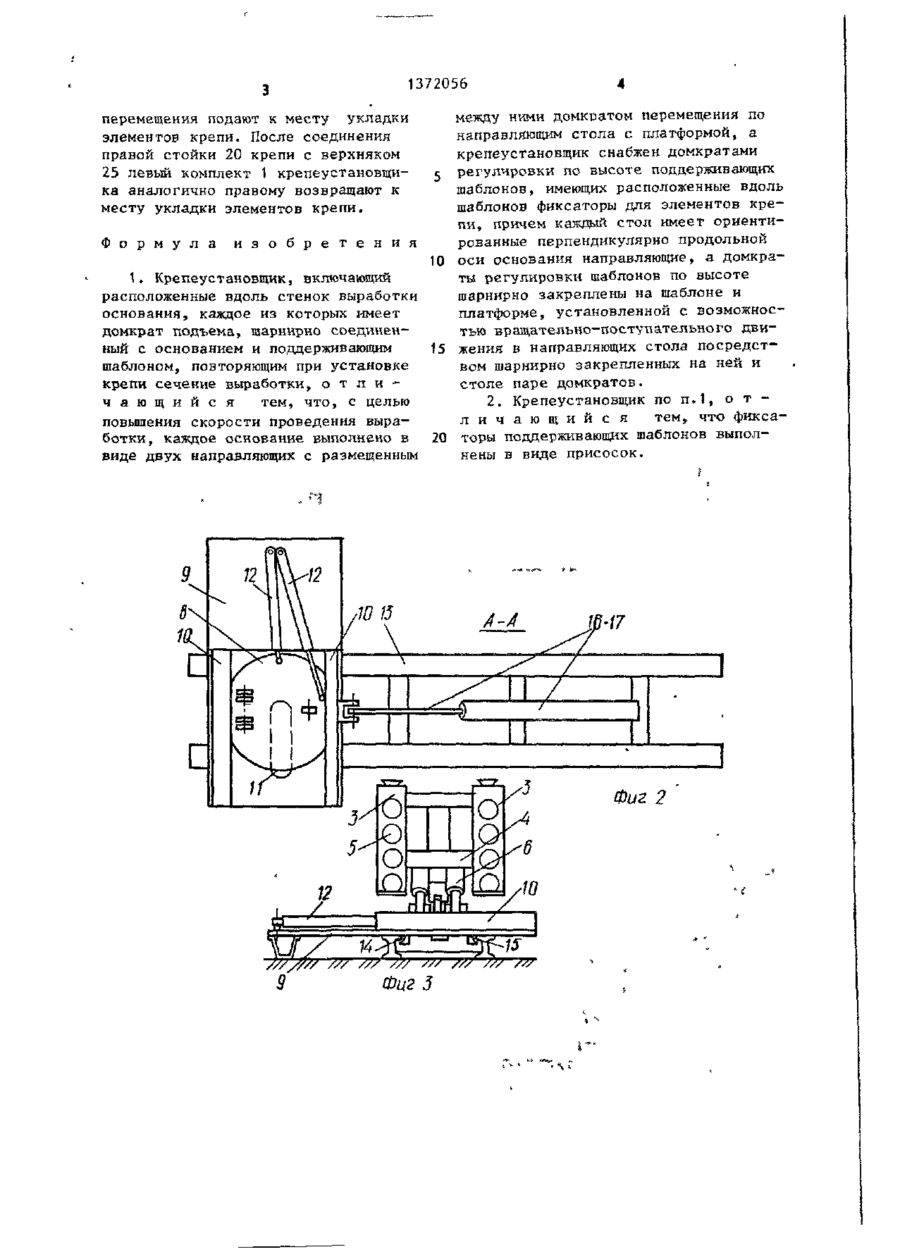

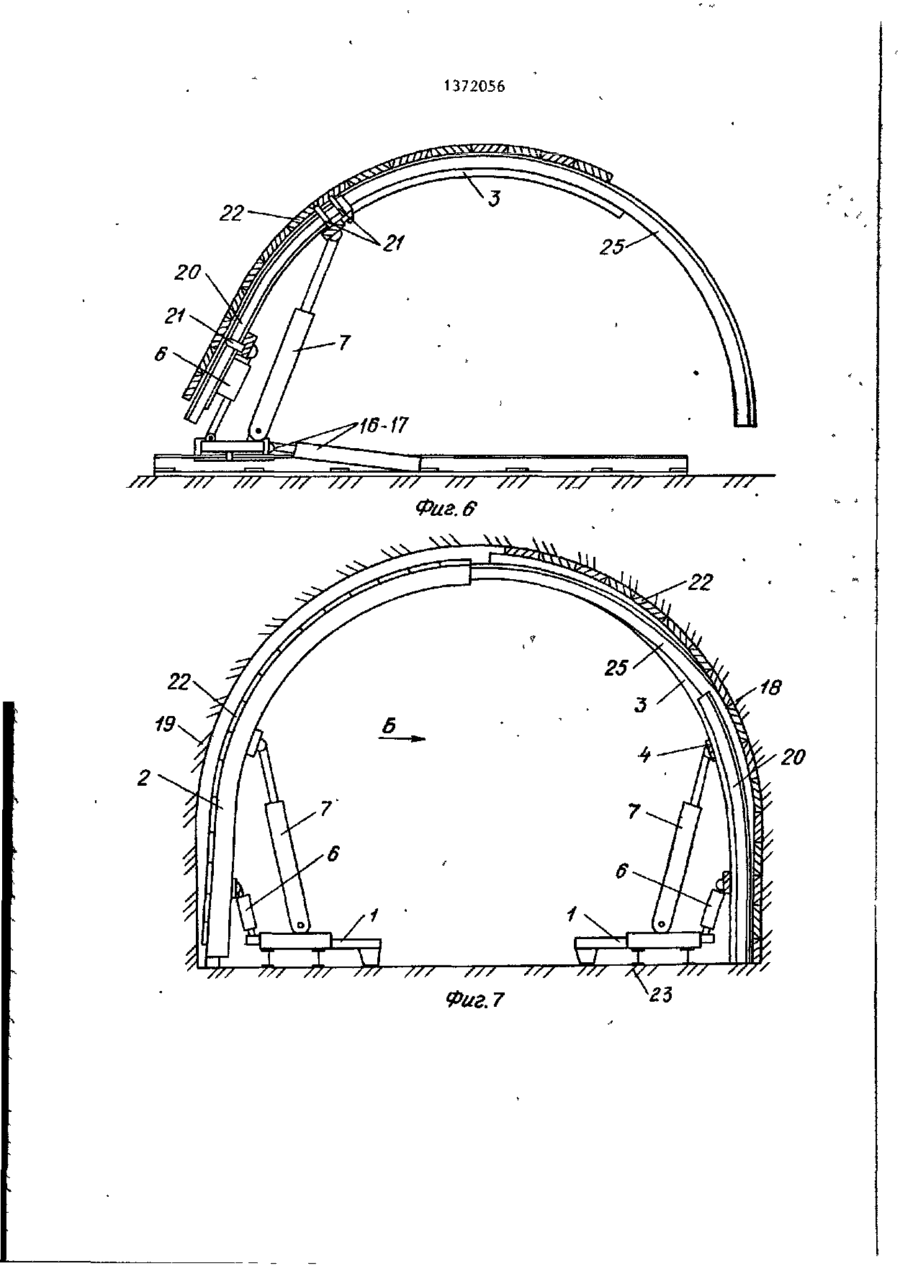

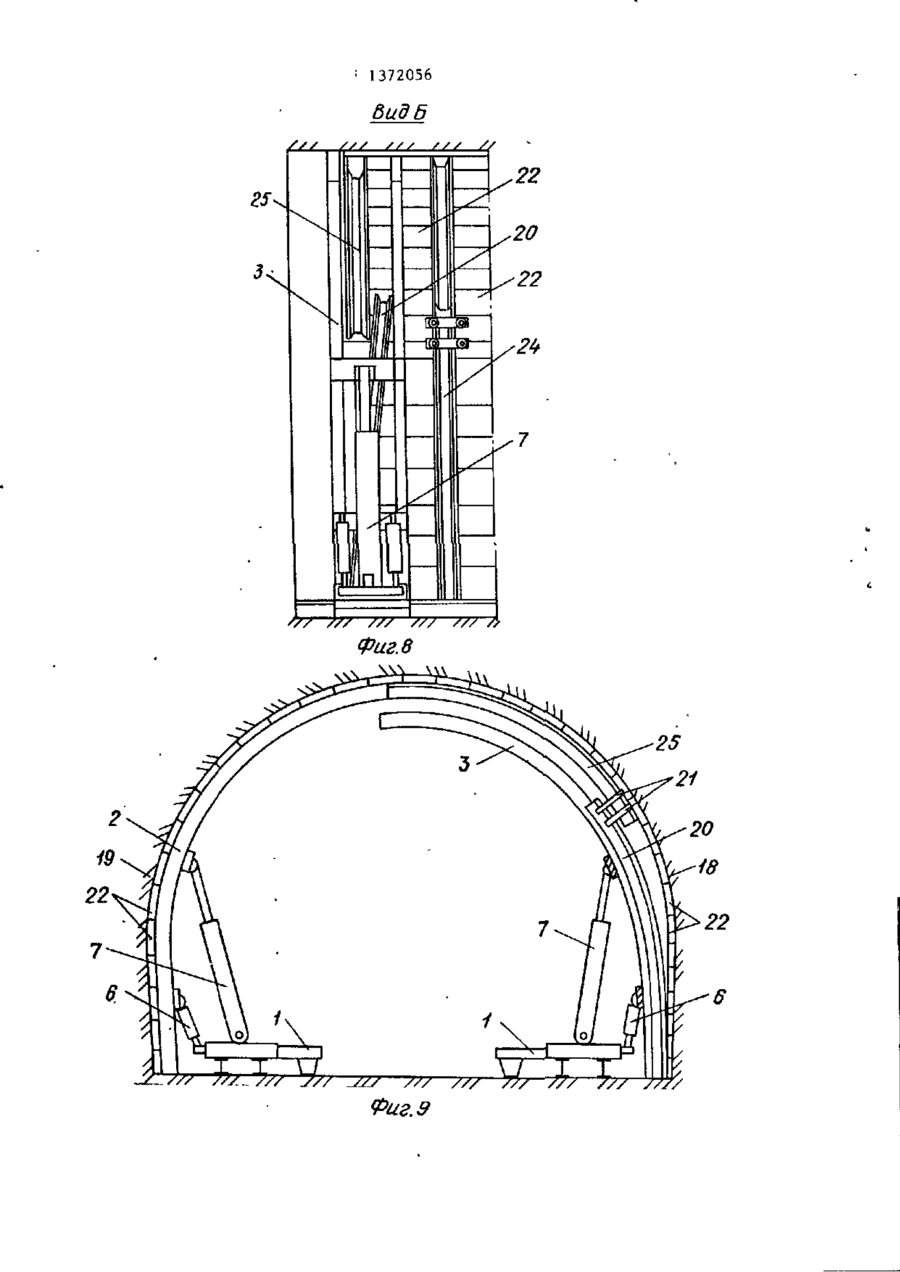

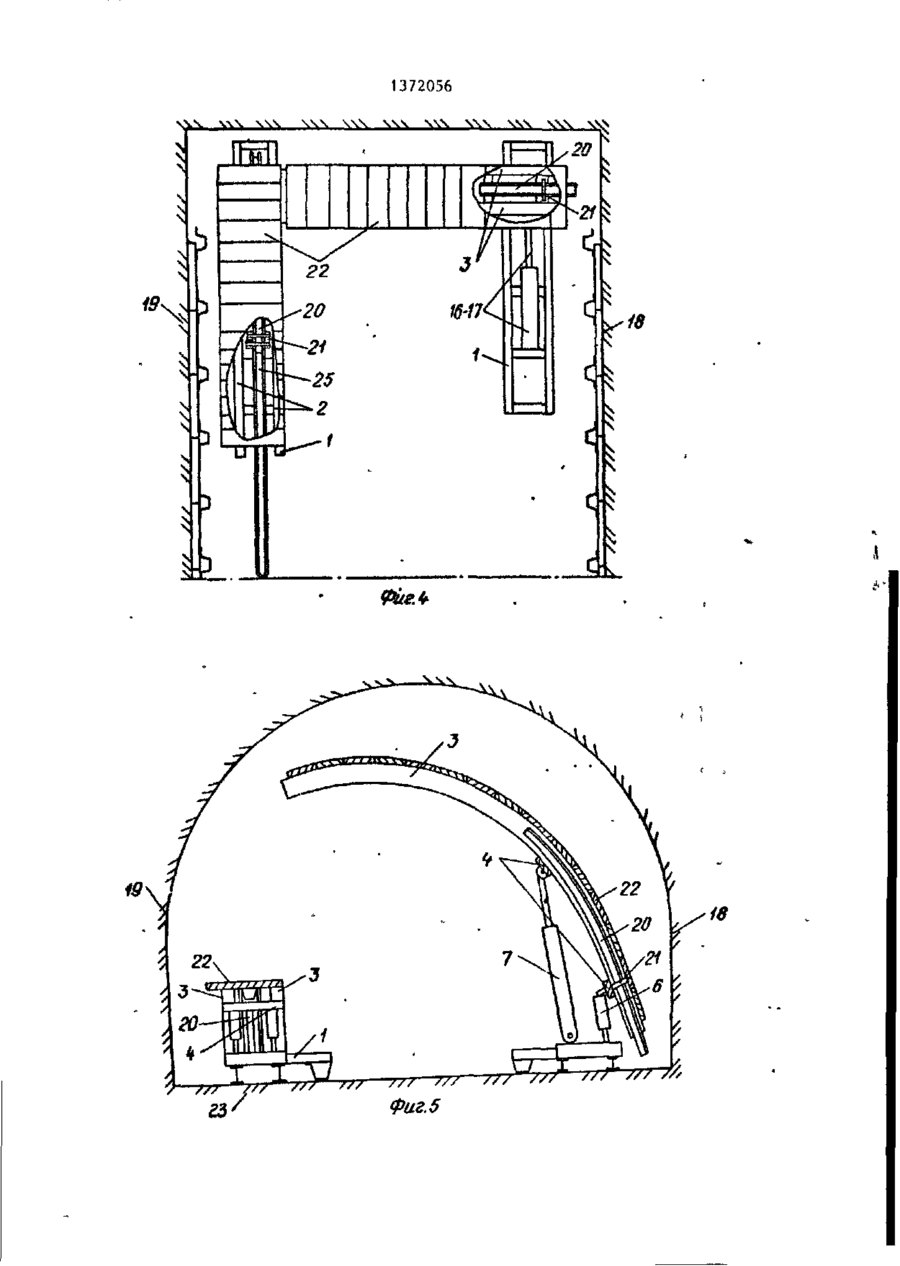

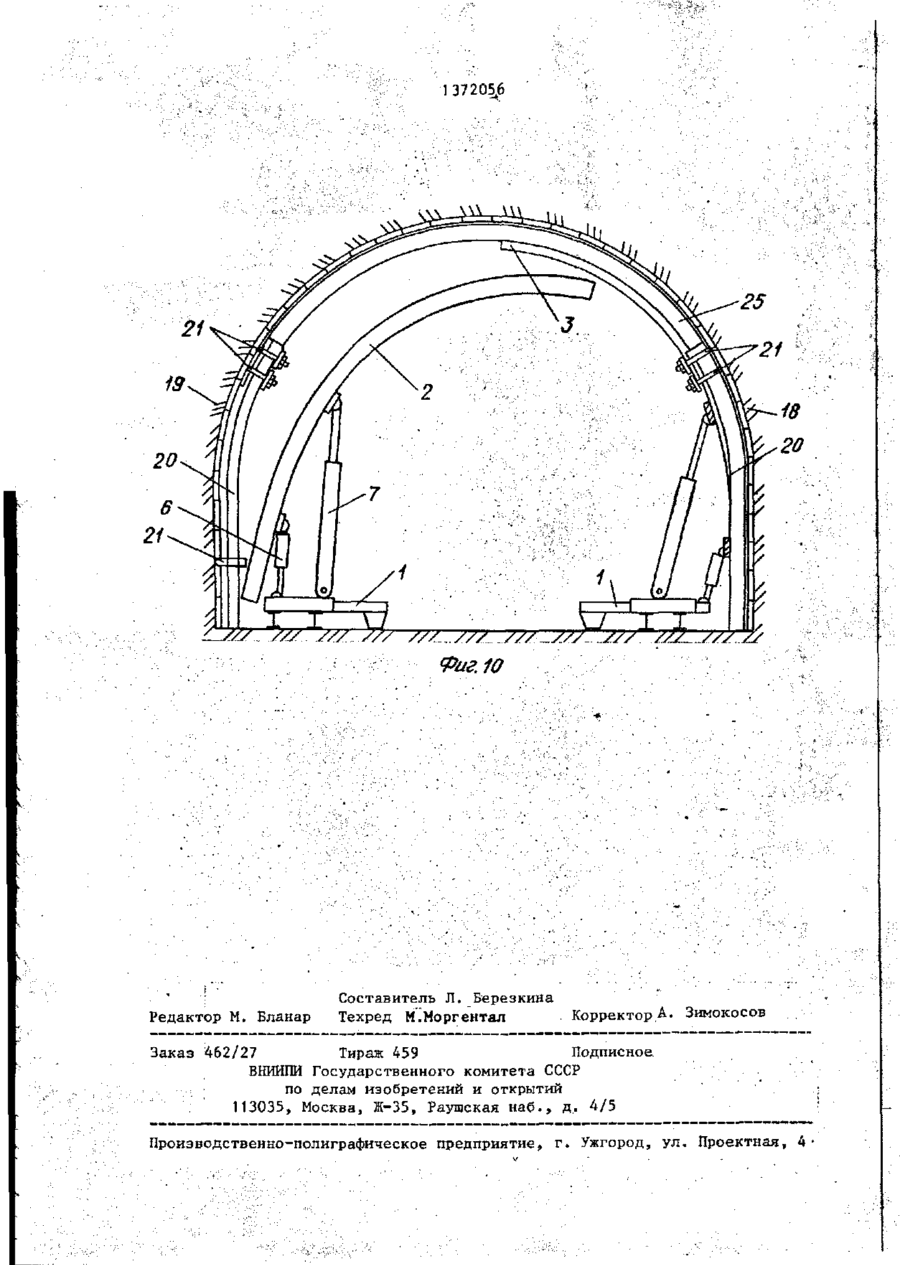

Изобретение относится к средствам механизации установки крепи для горных выработок и тоннелей. Цель повышение скорости проведения выработки. Вдоль стенок выработки установлены основания 13. Каждое из них шарнирно соединено с домкратом (Д) 7 подъема, поддерживающим шаблон (Ш) 2, повторяющий при установке крепи сечение выработки. Каждое основание 13 выполнено в виде двух направляющих.Между ними размещены Д перемещения по направляющим стола с платформой (П) 8. Каждый стол имеет ориентированные перпендикулярно продольной оси основания 13 направляющие 10. В них с возможностью вращательно-поступательного движения установлена Фиг 1 П 8 посредством шарнирно закрепленных на ней и столе Д поворота и выдвижения. На 1 2 и П 8 шарнирно за0 креплены Д 6 регулировки по высоте Ш 2, имеющих фиксаторы 5 в виде присосок для элементов крепи (стоек, верхняков). Вдоль правой и левой стенок выработки располагают Ш 2. Правый Ш 2 с временно уложенной на нем стойкой крепи подают Д перемещения к месту крепления. При помощи Д 7 приподнимают Ш 2, а Д поворота поворачивают П 8. Подавая Ш 2 к правой стенке выработки, Д 6 опускают стойку крепи на почву выработки. При помощи Д 7 на левый Ш 2 со стойкой крепи укладывают верхняк и устанавливают аналогично правому Ш 2. Правый Ш 2 со стойкой крепи отводят от стенки Д 7. С помощью первого II 2 поI средством Д 7 стойку крепи прижимают к верхняку и соединяют их. Левые и правые Ш 2 отводят от стенок крепи сокращением Д 7 и Д поворота и выдвижением Д 6 и разворачивают при помощи Д поворота. Полным сокращением Д 7 складывают Ш 2 и подают Д перемещения к месту укладки элементов крепи. 1 з.п. ф-лы, 10 ил. 372056 2 1 одной из направляющих 10 стола 9. Изобретение относится к средствам После поворота платформы 8 на 90° механизации установки крепи для горштоки домкратов 12 выдвигают один на ных выработок и тоннелей. полный рабочий ход, второй наполовиЦель изрбретения - повышение скону. Затем шаблон 2 подают к правой рости проведения выработки. стенке 18 выработки, одновременно На фиг. 1 показан комплект крепештоки домкратов 6 регулировки по выустановщика; на фиг. 2 - разрез А-А соте втягивают, опуская стойку на фиг. 1; на фиг. 3 - левый комплект 20 крепи на почву 23 выработки, при крепеустановщика, вид спереди; на 10 этом домкрат 7, раздвигаясь, прижимафиг.4-7 - процесс возведения металлиет затяжку 22 к стенке 18 выработки, ческой арочной крепи; на фиг. 8 после чего вручную затяжку 22 завовид Б на фиг. 7; на фиг. 9 и 10 дят за ранее установленную раму 24 процесс возведения металлической арочкрепи, после чего стойку 20 крепи ной крепи. 15 отводят в сторону. Крепеустановщик состоит из двух На перемычки 4 левого комплекта 1 комплектов 1. крепеустановщика укладывают стойку Каждый комплект имеет опорный шаб20 крепи, временно фиксируют скобой лон 2, выполненные в виде двух дуг 3, 21. Домкратом 7 приподнимают шаблонобъединенных попарно перемычками 4. ный элемент 2, накладывают верхняк Каждый шаблон оснащен поддерживающи25 на стойку 20 крепи, стягивают их ми устройствами (фиксаторами) 5, выскобами 21, после чего на шаблон 2 полненными в виде присосок. Опорные накладывают затяжку 22, которая фикшаблоны могут быть выполнены и в виде полуарки, прямой и т.д. Шаблон 2 25 сируется поддерживающими элементами 5. Левый комплект 1 крепеустановщисоединен шарнирно с домкратами 6 ка механизмом 15 подачи подают к регулировки по высоте и домкратом 7 месту крепления. Домкратом 7 шаблон подъема. Платформа 8 соединена под2 приподнимают, домкратами 12 пововижно со столом 9 за счет направляюрачивают платформу 8 и подают ее к щих 10, паза 11 и домкратов 12 пово30 левой стенке 19. Свободный конец рота и выдвижения. Стол 9 соединен верхняка 25 крепи заводят дугами 3 подвижно с основанием 13 за счет направого комплекта 1 крепеустановщиправляющих 14 и 15 и механизма 16-17 ка. Домкраты 6 регулировки по высоте перемещения. Установку крепи, например, при и с - „ ьзовании железобетонной затяжки, пользовании железобетонной затяжки осуществляют следующим образом. Комплекты 1 крепеустановщика располагают вдоль правой 18 и левой 19 стенок выработки. На перемычки 4 временно укладывают стойку 20 крепи, которую прикрепляют к перемычке 4 скобой 21. Затяжку 22 укладывают на шаблон 2, который фиксируется поддерживающими элементами 5. Правый комплект 1 подают к месту крепления механизмом 15 перемещения, который может быть выполнен в виде домкрата. На месте крепления шаблон 2 домкратом 7 приподнимают. Домкраты 12 нахо50 дятся в исходном положении: шток одного домкрата полностью втянут, второй выдвинут на половину. Для поворота платформы 8 на 90 втягивают шток выдвинутого домкрата 12, второй дом- „ крат под воздействием первого выдвигается сам на половину рабочего хода штока о Закругленная часть паза 11 не позволяет платформе 8 прижиматься к У с ™навливают стойку 20 крепи на 2 3 выработки, а домкраты 7 прижимают шаблон I к левой стенке 19 выработки.. Затяжку 22 вручную заводят за ранее установленную раму 24 крепи. П о ч в у і На свободный конец верхняка 25 навешивают скобы 21. Правый шаблон 2 со стойкой 20 крепи отводят от стенки 18 крепи домкратом 7. Стойку 20 крепи выравнивают и вручную заводят в скобы 21. С помощью правого шаблона 2 домкратом 7 прижимают стойку 20 крепи к верхняку 25, а затем соединяют их скобами 21. Скобу 2t, временно удерживающую стойку 20, снимают и используют для установки межрамных стяжек. Левый шаблон 2 оттягивают от стенки 19 выработки сокращением домкратов 7 и 12 и выдвижением домкратов 6, а затем разворачивают при помощи домкратов 12. Полное сокращение домкрата 7 обеспечивает складывание левого комплекта 1 крепеустановщика, и его механизмом 16-17 1372056 перемещения подают к месту укладки элементов крепи. После соединения правой стойки 20 крепи с верхняком 25 левый комплект 1 крепеустановщика аналогично правому возвращают к месту укладки элементов крепи. Ф о р м у л а 5 и з о б р е т е н и я 10 1. Крепеустановщик, включающий расположенные вдоль стенок выработки основания, каждое из которых имеет домкрат подъема, шарнирно соединен15 ный с основанием и поддерживающим шаблоном, повторяющим при установке крепи сечение выработки, о т л и ч а ю щ и й с я тем, что, с целью повышения скорости проведения выра20 ботки, каждое основание выполнено в виде двух направляющих с размещенным ////////// 9 /У/ /// Фиг 3 между ними домкратом перемещения по направляющим стола с платформой, а крепеустановщик снабжен домкратами регулировки по высоте поддерживающих шаблонов, имеющих расположенные вдоль шаблонов фиксаторы для элементов крепи, причем каждый стол имеет ориентированные перпендикулярно продольной оси основания направляющие, а домкраты регулировки шаблонов по высоте шарнирно закреплены на шаблоне и платформе, установленной с возможностью вращательно-поступательного движения в направляющих стола посредством шарнирно закрепленных на ней и столе паре домкратов. 2. Крепеустановщик по п.1, о т л и ч а ю щ и й с я тем, что фиксаторы поддерживающих шаблонов выполнены в виде присосок. 1372056 ЧЧЧ Ч\Ч ЧЧЧ ЧЧЧ ЧЧЧ ЧЧЧ ЧЧЧ Фиг. 5 ЧЧЧ ЧЧЧ ЧЧЧ ЧЧЧ 1372056 22 У// У// /УУ УУУ УУ/ У/У І7?—77/ /7/—77?—777 УУУ УУУ 777 УУУ 77?—77/ УУУ УУ/ У/У 25 /// J// _JJJ -77?—777—777—777—7// У/У/ Риг. 9 137205,6 21 19 777/ Фиг.10 Редактор М. Бланар Составитель Л. Березкина Техред М^Моргентал Корректор А. Зимокосов Заказ 462/27 Тираж 459 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие» г. Ужгород, ул. Проектная, 4
