Електронагрівальна пластина

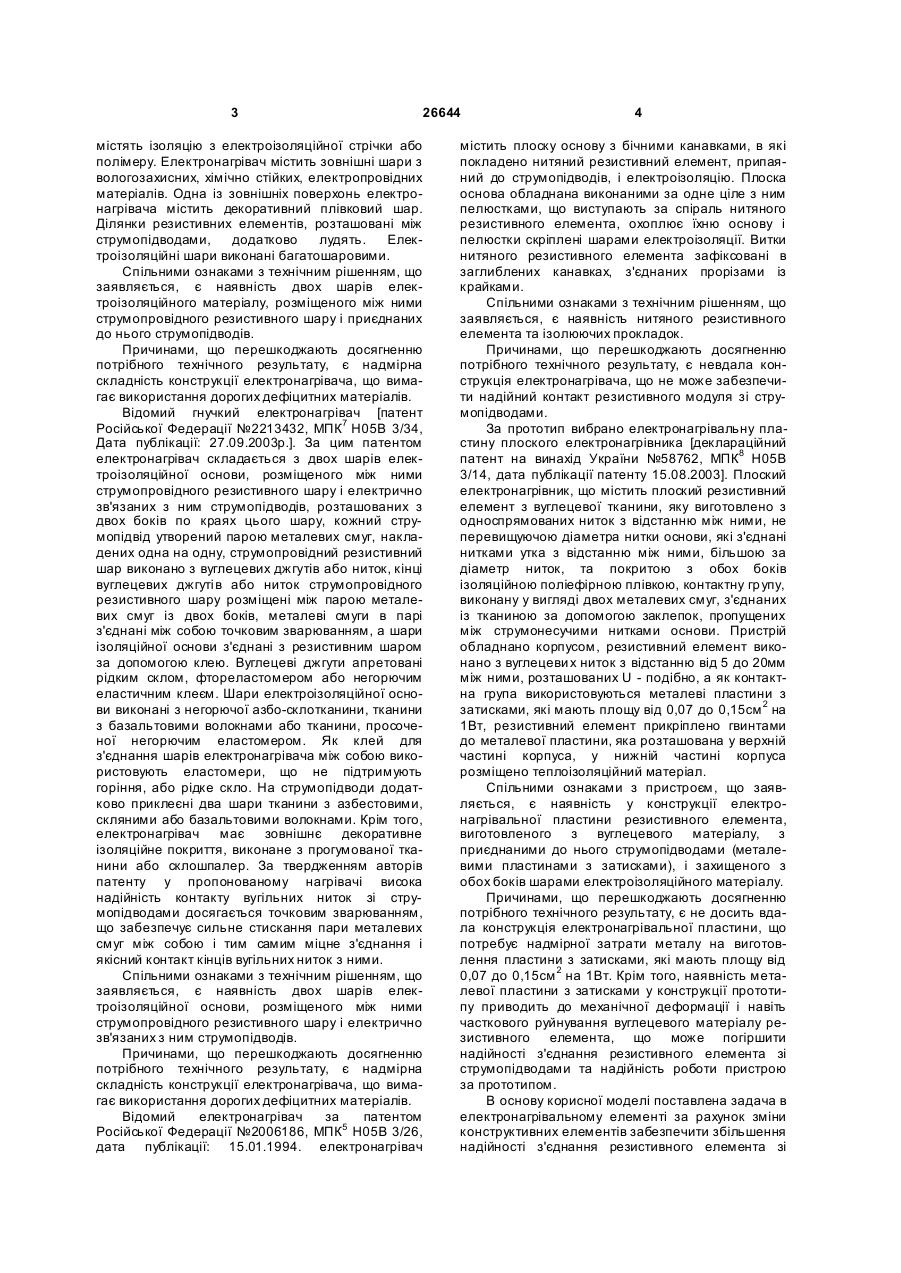

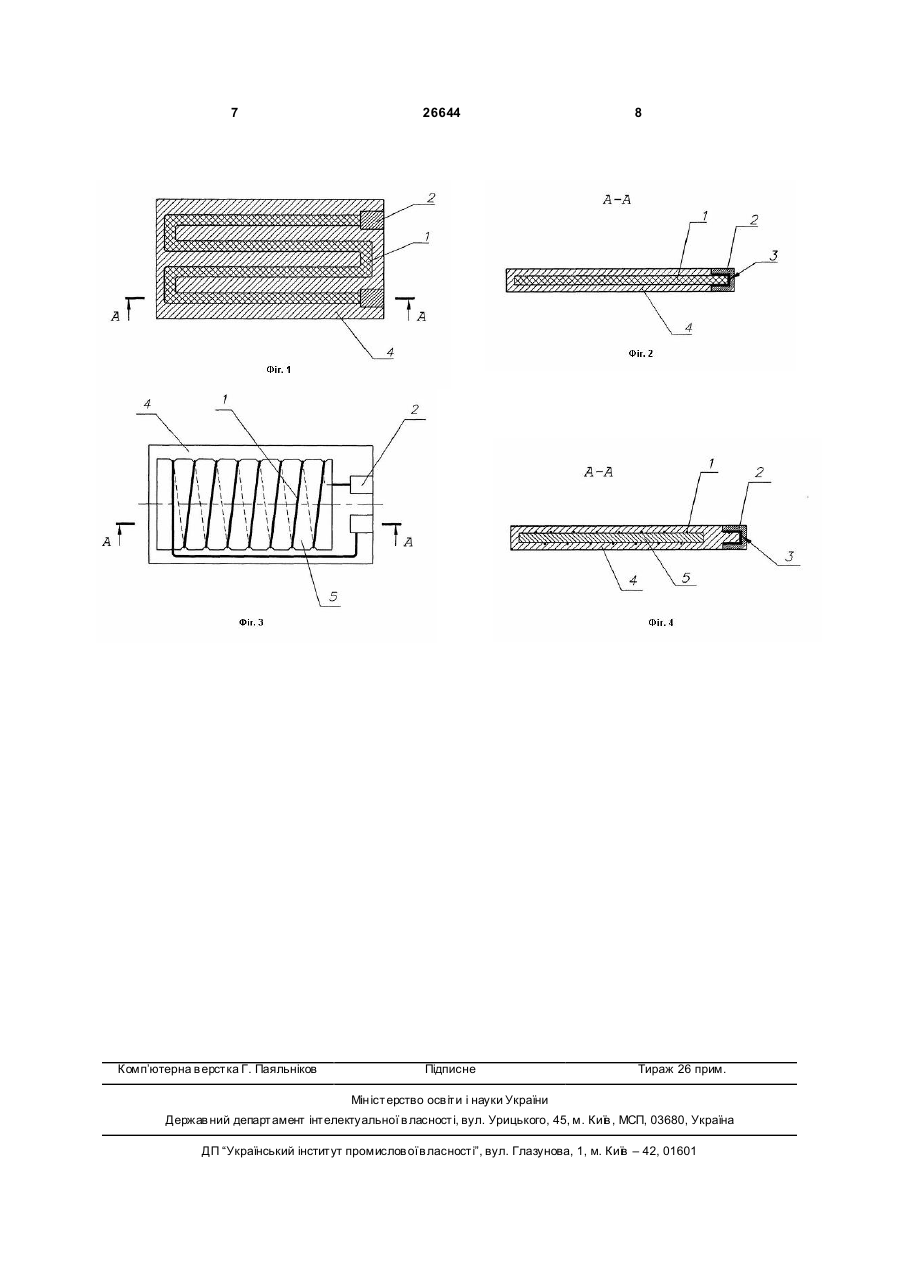

1. Електронагрівальна пластина, що містить виготовлений з вуглецевого матеріалу резистивний елемент з приєднаними до нього струмопідводами, захищений з обох боків шарами електроізоляційного матеріалу, яка відрізняється тим, що 3 26644 містять ізоляцію з електроізоляційної стрічки або полімеру. Електронагрівач містить зовнішні шари з вологозахисних, хімічно стійких, електропровідних матеріалів. Одна із зовнішніх поверхонь електронагрівача містить декоративний плівковий шар. Ділянки резистивних елементів, розташовані між струмопідводами, додатково лудять. Електроізоляційні шари виконані багатошаровими. Спільними ознаками з технічним рішенням, що заявляється, є наявність двох шарів електроізоляційного матеріалу, розміщеного між ними струмопровідного резистивного шару і приєднаних до нього струмопідводів. Причинами, що перешкоджають досягненню потрібного технічного результату, є надмірна складність конструкції електронагрівача, що вимагає використання дорогих дефіцитних матеріалів. Відомий гнучкий електронагрівач [патент Російської Федерації №2213432, МПК7 Н05В 3/34, Дата публікації: 27.09.2003р.]. За цим патентом електронагрівач складається з двох шарів електроізоляційної основи, розміщеного між ними струмопровідного резистивного шару і електрично зв'язаних з ним струмопідводів, розташованих з двох боків по краях цього шару, кожний струмопідвід утворений парою металевих смуг, накладених одна на одну, струмопровідний резистивний шар виконано з вуглецевих джгутів або ниток, кінці вуглецевих джгуті в або ниток струмопровідного резистивного шару розміщені між парою металевих смуг із двох боків, металеві смуги в парі з'єднані між собою точковим зварюванням, а шари ізоляційної основи з'єднані з резистивним шаром за допомогою клею. Вуглецеві джгути апретовані рідким склом, фтореластомером або негорючим еластичним клеєм. Шари електроізоляційної основи виконані з негорючої азбо-склотканини, тканини з базальтовими волокнами або тканини, просоченої негорючим еластомером. Як клей для з'єднання шарів електронагрівача між собою використовують еластомери, що не підтримують горіння, або рідке скло. На струмопідводи додатково приклеєні два шари тканини з азбестовими, скляними або базальтовими волокнами. Крім того, електронагрівач має зовнішнє декоративне ізоляційне покриття, виконане з прогумованої тканини або склошпалер. За твердженням авторів патенту у пропонованому нагрівачі висока надійність контакту вугільних ниток зі струмопідводами досягається точковим зварюванням, що забезпечує сильне стискання пари металевих смуг між собою і тим самим міцне з'єднання і якісний контакт кінців вугільних ниток з ними. Спільними ознаками з технічним рішенням, що заявляється, є наявність двох шарів електроізоляційної основи, розміщеного між ними струмопровідного резистивного шару і електрично зв'язаних з ним струмопідводів. Причинами, що перешкоджають досягненню потрібного технічного результату, є надмірна складність конструкції електронагрівача, що вимагає використання дорогих дефіцитних матеріалів. Відомий електронагрівач за патентом Російської Федерації №2006186, МПК5 Н05В 3/26, дата публікації: 15.01.1994. електронагрівач 4 містить плоску основу з бічними канавками, в які покладено нитяний резистивний елемент, припаяний до струмопідводів, і електроізоляцію. Плоска основа обладнана виконаними за одне ціле з ним пелюстками, що виступають за спіраль нитяного резистивного елемента, охоплює їхню основу і пелюстки скріплені шарами електроізоляції. Витки нитяного резистивного елемента зафіксовані в заглиблених канавках, з'єднаних прорізами із крайками. Спільними ознаками з технічним рішенням, що заявляється, є наявність нитяного резистивного елемента та ізолюючих прокладок. Причинами, що перешкоджають досягненню потрібного технічного результату, є невдала конструкція електронагрівача, що не може забезпечити надійний контакт резистивного модуля зі струмопідводами. За прототип вибрано електронагрівальну пластину плоского електронагрівника [деклараційний патент на винахід України №58762, МПК8 Н05В 3/14, дата публікації патенту 15.08.2003]. Плоский електронагрівник, що містить плоский резистивний елемент з вуглецевої тканини, яку виготовлено з односпрямованих ниток з відстанню між ними, не перевищуючою діаметра нитки основи, які з'єднані нитками утка з відстанню між ними, більшою за діаметр ниток, та покритою з обох боків ізоляційною поліефірною плівкою, контактну гр упу, виконану у вигляді двох металевих смуг, з'єднаних із тканиною за допомогою заклепок, пропущених між струмонесучими нитками основи. Пристрій обладнано корпусом, резистивний елемент виконано з вуглецеви х ниток з відстанню від 5 до 20мм між ними, розташованих U - подібно, а як контактна група використовуються металеві пластини з затисками, які мають площу від 0,07 до 0,15см 2 на 1Вт, резистивний елемент прикріплено гвинтами до металевої пластини, яка розташована у верхній частині корпуса, у нижній частині корпуса розміщено теплоізоляційний матеріал. Спільними ознаками з пристроєм, що заявляється, є наявність у конструкції електронагрівальної пластини резистивного елемента, виготовленого з вуглецевого матеріалу, з приєднаними до нього струмопідводами (металевими пластинами з затисками), і захищеного з обох боків шарами електроізоляційного матеріалу. Причинами, що перешкоджають досягненню потрібного технічного результату, є не досить вдала конструкція електронагрівальної пластини, що потребує надмірної затрати металу на виготовлення пластини з затисками, які мають площу від 0,07 до 0,15см 2 на 1Вт. Крім того, наявність металевої пластини з затисками у конструкції прототипу приводить до механічної деформації і навіть часткового руйнування вуглецевого матеріалу резистивного елемента, що може погіршити надійності з'єднання резистивного елемента зі струмопідводами та надійність роботи пристрою за прототипом. В основу корисної моделі поставлена задача в електронагрівальному елементі за рахунок зміни конструктивних елементів забезпечити збільшення надійності з'єднання резистивного елемента зі 5 26644 струмопідводами при збереженні достатньої електропровідності місць з'єднання. Поставлена задача вирішується тим, що електронагрівальна пластина, що складається з резистивного елемента, виготовленого з вуглецевого матеріалу, з приєднаними до нього струмопідводами, і захищеного з обох боків шарами електроізоляційного матеріалу, згідно з корисною моделлю, струмопідводи приєднано до резистивного елемента за допомогою струмопровідного клею, шари електроізоляційного матеріалу складаються зі склотканини, просоченої термореактивним в'яжучим, а резистивний елемент виготовлено із вуглецевих джгутів, стрічки, або вуглецевої тканини. Згідно з корисною моделлю, резистивний елемент у вигляді джгута намотаний на лист склопластику. Згідно з корисною моделлю, електронагрівальна пластина має хвилеподібну форму. Згідно з корисною моделлю, електронагрівальна пластина має форму циліндра або сплюснутого циліндра. Згідно з корисною моделлю, електронагрівальна пластина має форму сегмента циліндра або сегмента сплюснутого циліндра. Суть корисної моделі пояснюється кресленням, де на фіг.1 схематично представлено зображення розрізу електронагрівальної пластини, на фіг.2 зображено електронагрівальну пластину у розрізі по А-А, на фіг.3 схематично зображено електронагрівальну пластину за п. 2 формули корисної моделі, на фіг.4 зображено електронагрівальну пластину за п. 2 формули корисної моделі у розрізі по А-А. Електронагрівальна пластина складається з резистивного елемента 1, струмопідводів 2, що з'єднані з резистивним елементом 1 за допомогою струмопровідного клею 3. Резистивний елемент 1 захищений електроізоляційним матеріалом 4. Згідно з п. 2 формули корисної моделі резистивний елемент 1 (стрічка чи джгут з вуглецевої тканини) намотаний на лист 5 склопластику. Креслення, як і наведені нижче приклади конкретного виконання електронагрівальної пластини, тільки пояснюють суть корисної моделі, ніякою мірою не обмежуючи обсяг прав, визначений формулою корисної моделі, що заявляється. Так, наприклад, електронагрівальна пластина може мати більше двох стр умопровідних контактів, які приєднані у різних частинах резистивного елемента, що дає можливість змінювати потужність елек 6 тронагрівальної пластини за рахунок паралельного чи послідовного приєднання струмопровідних контактів до мережі живлення. Електронагрівальну пластину виготовляють у такій послідовності. На пластині склотканини, просоченої термореактивним в'яжучим розкладають резистивний елемент (стрічку з вуглецевої тканини чи джгут) розрахованої довжини. Кінці резистивного елемента намотують в 1-2 оберти на металічні струмопідводи і просочують термореактивним струмопровідним клеєм. Струмопідводи зверху і знизу обкладають лакотканиною. Резистивний елемент накривають просоченою термореактивним в'яжучим пластиною склотканини в якій зроблено розрізи для виведення струмопідводів і пресують при температурі 120-160°С. Для виготовлення електронагрівальних пластин, що мають хвилеподібну форму, форму сегмента циліндра тощо, гаряче пресування ведуть використовуючи прес-форми, що мають відповідну форму робочих поверхонь. У випадку виготовлення електронагрівальних пластин за п. 2 формули корисної моделі резистивний елемент у вигляді джгута намотують на лист склопластику. На металічні струмопідводи намотують в 1-2 оберти кінці резистивного елемента, просочують термореактивним струмопровідним клеєм і розміщують стр умопідводи так, щоб вони на половину довжини знаходились за межами листа склопластику. Струмопідводи з обох боків обкладають лакотканиною і пресують при 120-160°С. На металічну матрицю кладуть лист просоченої термореактивним в'яжучим склотканини, лист склопластику з намотаним резистивним елементом і запресованими струмопідводами, накривають другим листом просоченої термореактивним в'яжучим склотканини, що має прорізи для виведення струмопідводів. Пресують при 120-160°С. Вибираючи різні типи вуглецевих матеріалів і способи їхнього розміщення, можна виготовляти електронагрівальні пластини різних розмірів, розрахованих на різні потужності, з різною напругою живлення. Виготовлені електронагрівальні пластини успішно випробувані для обігрівання жилих приміщень, складських приміщень. Виготовлення пропонованої електронагрівальні пластини здійснюється на стандартному обладнанні, не потребує дорогого устаткування. 7 Комп’ютерна в ерстка Г. Паяльніков 26644 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
