Пластина різальна

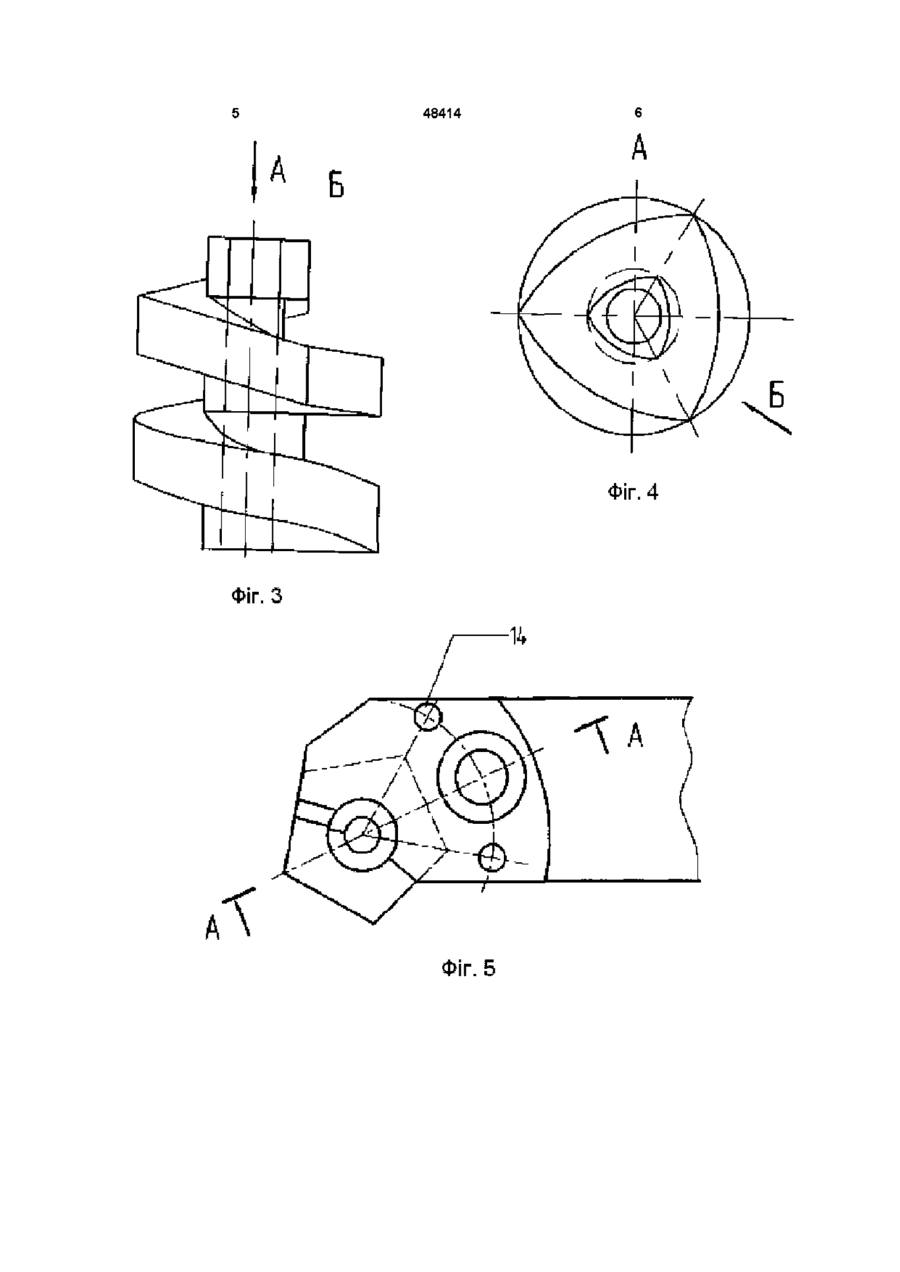

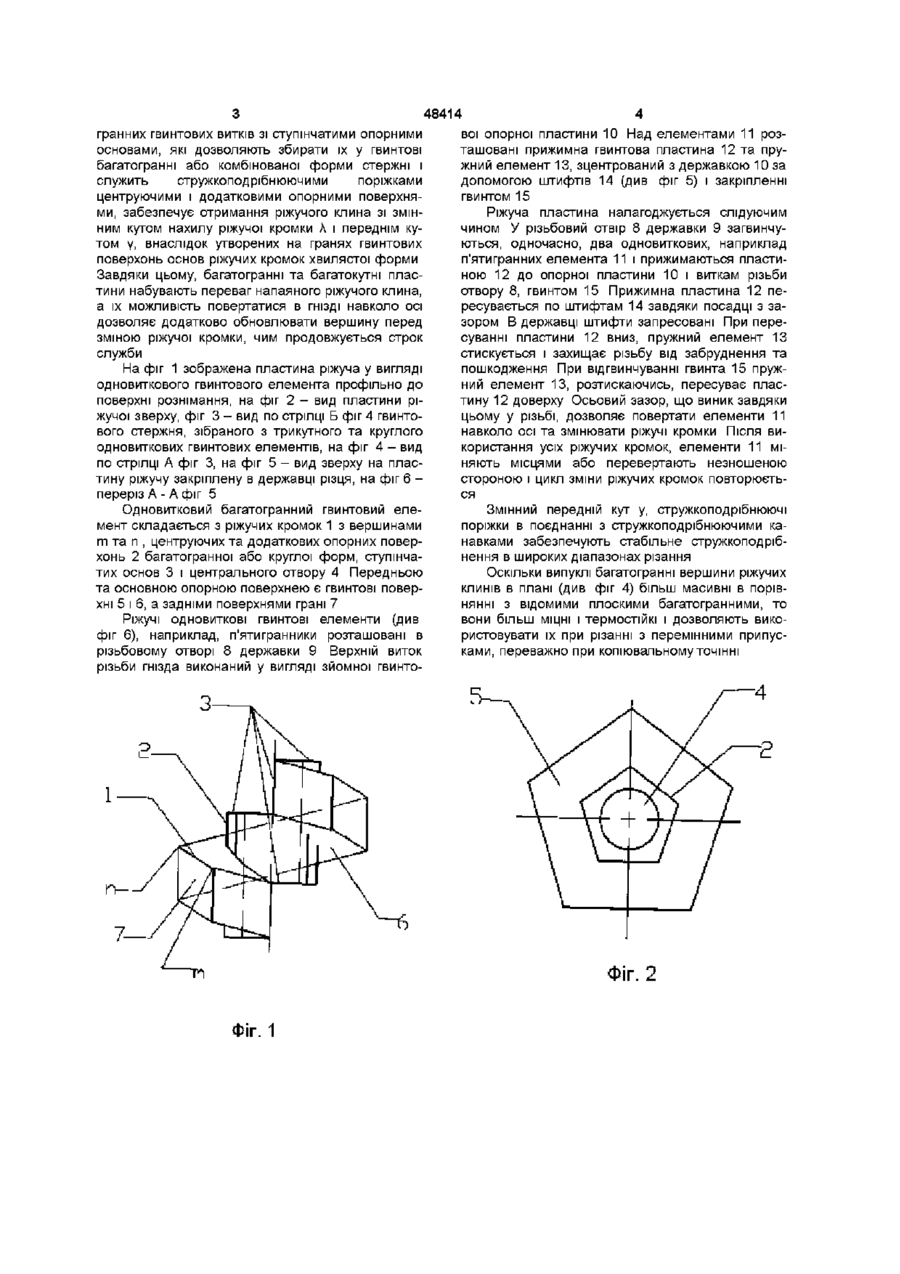

Пластина різальна з центральним отвором для інструмента з механічним кріпленням, яка відрізняється тим, що вона виконана у вигляді одновиткового гвинтового елемента зі східчастими основами В основу винаходу поставлена задача створення ріжучої пластини, в якій, за рахунок виконання ріжучого клина з від'ємним кутом нахилу ріжучої кромки - А і додатнім переднім кутом +у, зниження вібрації пластини відносно державки і надання можливості повороту її навколо осі, для поновлення вершини додатково перед зміною кромки, досягається розширення технологічних можливостей багатогранної пластини, висока чистота оброблюваної поверхні та стабільне стружкоподрібнення в широких діапазонах різання Поставлена задача вирішується тим, що пластина виконана у вигляді гвинтового одновиткового елемента зі ступінчатими основами, що утворюють стружкоподрібнюючі поріжки, центруючі і додаткові опорні поверхні Виконання ріжучих пластин у вигляді багато 00 48414 гранних гвинтових витків зі ступінчатими опорними основами, які дозволяють збирати їх у гвинтові багатогранні або комбінованої форми стержні і служить стружкоподрібнюючими поріжками центруючими і додатковими опорними поверхнями, забезпечує отримання ріжучого клина зі змінним кутом нахилу ріжучої кромки Л і переднім кутом у, внаслідок утворених на гранях гвинтових поверхонь основ ріжучих кромок хвилястої форми Завдяки цьому, багатогранні та багатокутні пластини набувають переваг напаяного ріжучого клина, а їх можливість повертатися в ГНІЗДІ навколо осі дозволяє додатково обновлювати вершину перед зміною ріжучої кромки, чим продовжується строк служби На фіг 1 зображена пластина ріжуча у вигляді одновиткового гвинтового елемента профільно до поверхні рознімання, на фіг 2 - вид пластини ріжучої зверху, фіг 3 - вид по стрілці Б фіг 4 гвинтового стержня, зібраного з трикутного та круглого одновиткових гвинтових елементів, на фіг 4 - вид по стрілці А фіг 3, на фіг 5 - вид зверху на пластину ріжучу закріплену в державці різця, на фіг 6 переріз А - А фіг 5 Одновитковий багатогранний гвинтовий елемент складається з ріжучих кромок 1 з вершинами m та п , центруючих та додаткових опорних поверхонь 2 багатогранної або круглої форм, ступінчатих основ 3 і центрального отвору 4 Передньою та основною опорною поверхнею є гвинтові поверхні 5 і 6, а задніми поверхнями грані 7 Ріжучі одновиткові гвинтові елементи (див фіг 6), наприклад, п'ятигранники розташовані в різьбовому отворі 8 державки 9 Верхній виток різьби гнізда виконаний у вигляді зйомної гвинто воі опорної пластини 10 Над елементами 11 розташовані прижимна гвинтова пластина 12 та пружний елемент 13, зцентрований з державкою 10 за допомогою штифтів 14 (див фіг 5) і закріпленні гвинтом 15 Ріжуча пластина налагоджується слідуючим чином У різьбовий отвір 8 державки 9 загвинчуються, одночасно, два одновиткових, наприклад п'ятигранних елемента 11 і прижимаються пластиною 12 до опорної пластини 10 і виткам різьби отвору 8, гвинтом 15 Прижимна пластина 12 пересувається по штифтам 14 завдяки посадці з зазором В державці штифти запресовані При пересуванні пластини 12 вниз, пружний елемент 13 стискується і захищає різьбу від забруднення та пошкодження При відгвинчуванні гвинта 15 пружний елемент 13, розтискаючись, пересуває пластину 12 доверху Осьовий зазор, що виник завдяки цьому у різьбі, дозволяє повертати елементи 11 навколо осі та змінювати ріжучі кромки Після використання усіх ріжучих кромок, елементи 11 міняють місцями або перевертають незношеною стороною і цикл зміни ріжучих кромок повторюється Змінний передній кут у, стружкоподрібнюючі поріжки в поєднанні з стружкоподрібнюючими канавками забезпечують стабільне стружкоподрібнення в широких діапазонах різання Оскільки випуклі багатогранні вершини ріжучих клинів в плані (див фіг 4) більш масивні в порівнянні з відомими плоскими багатогранними, то вони більш МІЦНІ і термостійкі і дозволяють використовувати їх при різанні з перемінними припусками, переважно при копіювальному ТОЧІННІ П— 7— іг. 2 Фіг. 1 48414 А Фіг. З A ФІГ. 48414 A A ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
