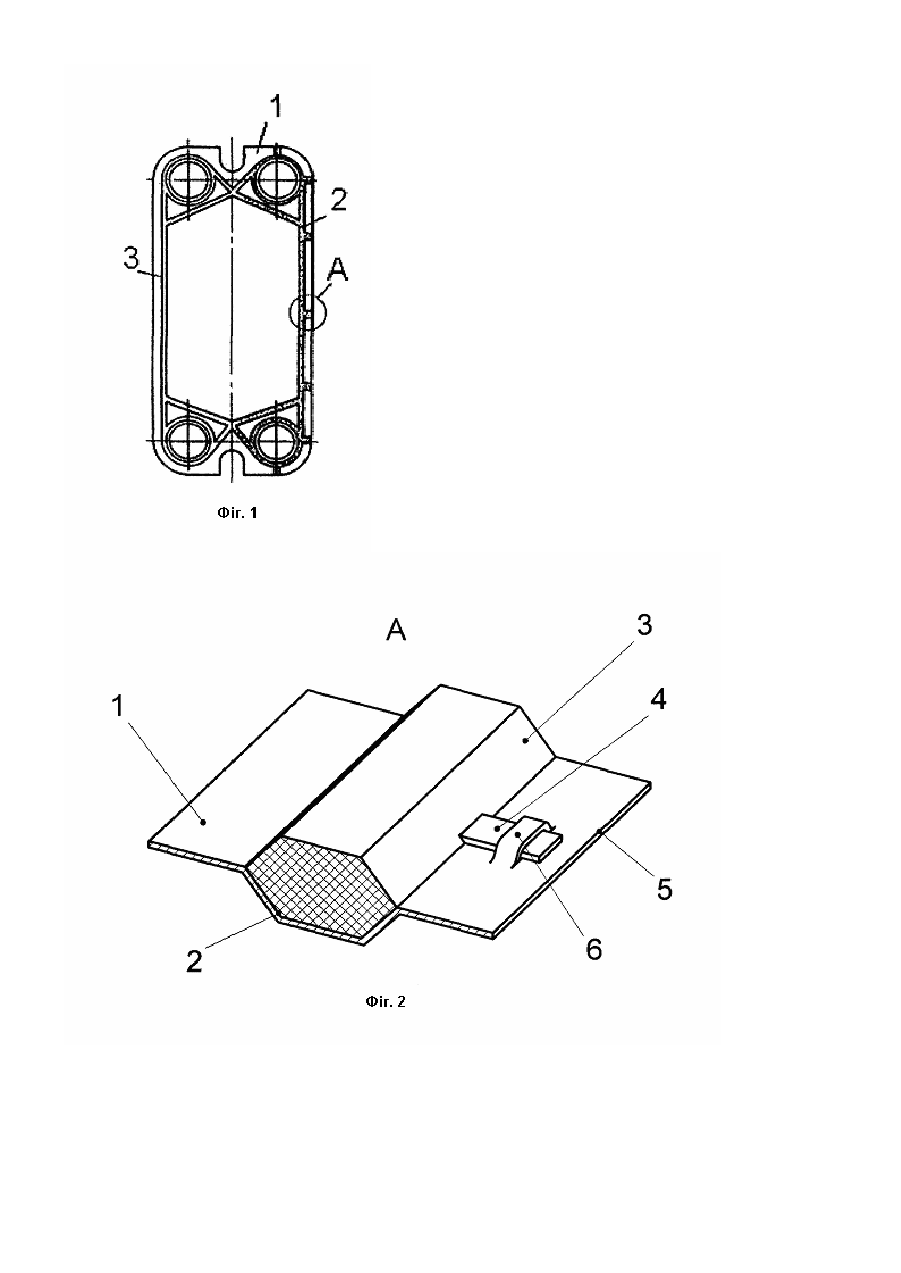

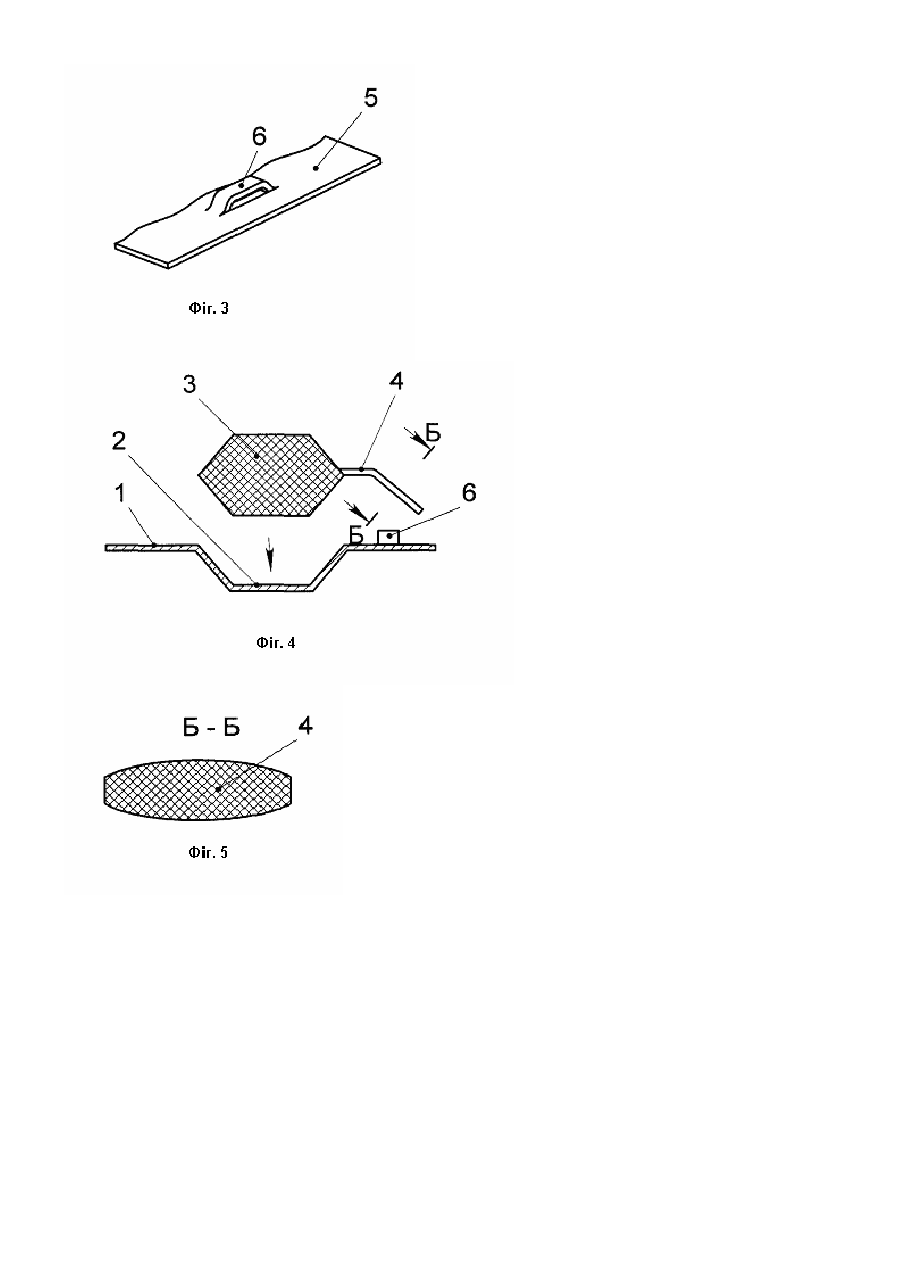

Пластина теплообмінника

Корисна модель належить до теплообмінного обладнання, зокрема до пластинчастих теплообмінних апаратів, і може бути використана в хімічній, харчовій, теплоенергетичній та інших галузях промисловості. Серед теплообмінної апаратури широкого поширення набули пластинчасті теплообмінники, основним елементом яких є теплообмінні пластини. Так, відома пластина теплообмінника, що містить гофроване полотнище з виконаним по його периметру замкнутим пазом з встановленою в ньому за допомогою клею ущільнювальною прокладкою [Коваленко Л.М., Глушков А.Ф. Теплообменники с интенсификацией теплоотдачи. М.: Энергоатомиздат, 1986. - С. 150, рис.3.25, в]. Недоліком цієї пластини є труднощі, які виникають під час монтажу-демонтажу її в теплообміннику через неможливість повторного використання ущільнювального елемента, і необхідність використання клею під час монтажу пластини. Найбільш близькою за технічною суттю до пропонованого технічного рішення є пластина теплообмінника, що містить гофроване полотнище з виконаним по його периметру замкнутим пазом з встановленою в ньому ущільнювальною прокладкою з еластичними тримачами, розташованими у фіксаторах, виконаних на кромці пластини, при цьому кожний з еластичних тримачів виконано Т-подібної форми [а. с. № 1726965 СССР МПК5 F28F 3/10, заявл. 05.02.90, опубл. 15.04.92]. Зазначена пластина не передбачає застосування клею для закріплення ущільнювального елемента в пазу полотнища, але виготовлення його тримачів пов'язано з певними технологічними труднощами. Крім того, існує можливість зрізання тримачів гострими кромками вирізів полотнища пластини. В основу корисної моделі покладено задачу вдосконалення пластини теплообмінника, в якій нове виконання тримачів ущільнювального елемента і їх фіксаторів спростило би виготовлення як ущільнювального елемента, так і полотнища пластини, а також унеможливило би зрізання тримачів фіксаторами, а отже і підвищило би надійність пластини. Поставлена задача вирішується тим, що в пластині теплообмінника, що містить гофроване полотнище з виконаним по його периметру замкнутим пазом з встановленою в ньому ущільнювальною прокладкою з еластичними тримачами, розташованими у фіксаторах, виконаних на кромці пластини, згідно з пропонованою корисною моделлю новим є те, що кожний з фіксаторів виконано у вигляді П-подібної скоби. У найприйнятнішому варіанті виконання пластини кожний з еластичних тримачів у поперечному перерізі виконано сочевицеподібної форми. Виконання пластини теплообмінника із зазначеними відмітними ознаками суттєво спрощує ви готовлення тримачів ущільнювального елемента та виконаних на полотнищі пластини фіксаторів цих тримачів. Так, виготовлення тримачів може здійснюватись литтям під тиском гумової суміші у відносно простій литтєвій формі, а виготовлення фіксаторів - висіканням з одночасним витягуванням частини металу полотнища пластини. Виконання же тримачів сочевицеподібної форми забезпечує після заведення їх у відповідні фіксатори "роздавання" кінців тримачів, а отже і надійну фіксацію тримача у фіксаторі. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - пластина теплообмінника, загальний вигляд; на Фіг.2 - виносний елемент А на Фіг.1; на Фіг.3 - загальний вигляд фіксатора; на Фіг.4 - схема розташування ущільнювального елемента в пазу полотнища пластини; на Фіг. 5 - розріз по Б - Б на Фіг.4. Пластина теплообмінника містить гофроване полотнище 1 з виконаним по його периметру замкнутим пазом 2 з встановленою в ньому ущільнювальною прокладкою 3, що з'єднана з еластичними тримачами 4, розташованими у виконаних на кромці пластини 5 (Фіг.1, 2) фіксаторах у вигляді ви штампуваної в полотнищі Пподібної скоби 6 (Фіг.3). У вільному стані тримачі 4 відігнуті (Фіг.4). Еластичні тримачі 4 при цьому можуть бути виконані сочевицеподібної форми (Фіг. 5). Пластину складають у такий спосіб. При встановленні ущільнювальної прокладки 3 в замкнутий паз 2 попередньо вигинають еластичні тримачі 4 та вставляють їх у виштампувані в полотнищі 5 П-подібні скоби 6. При цьому еластичний тримач 4 взаємодіє з кромками виштампуваної П-подібної скоби 6, а вигинаючий момент на тримачі притискає ущільнювальну прокладку до дна паза 2. У разі виконання еластичних тримачів 4 з поперечним перерізом сочевицеподібної форми забезпечує після заведення їх у відповідні фіксатори 6 "роздавання" кінців тримачів 4, а отже і надійну фіксацію тримача 4 у фіксаторі 6. Запропонована пластина теплообмінника, нескладна у виготовленні та експлуатації, значно підвищує надійність теплообмінного апарата в цілому.
