Електронагрівний прилад “термо-р11″

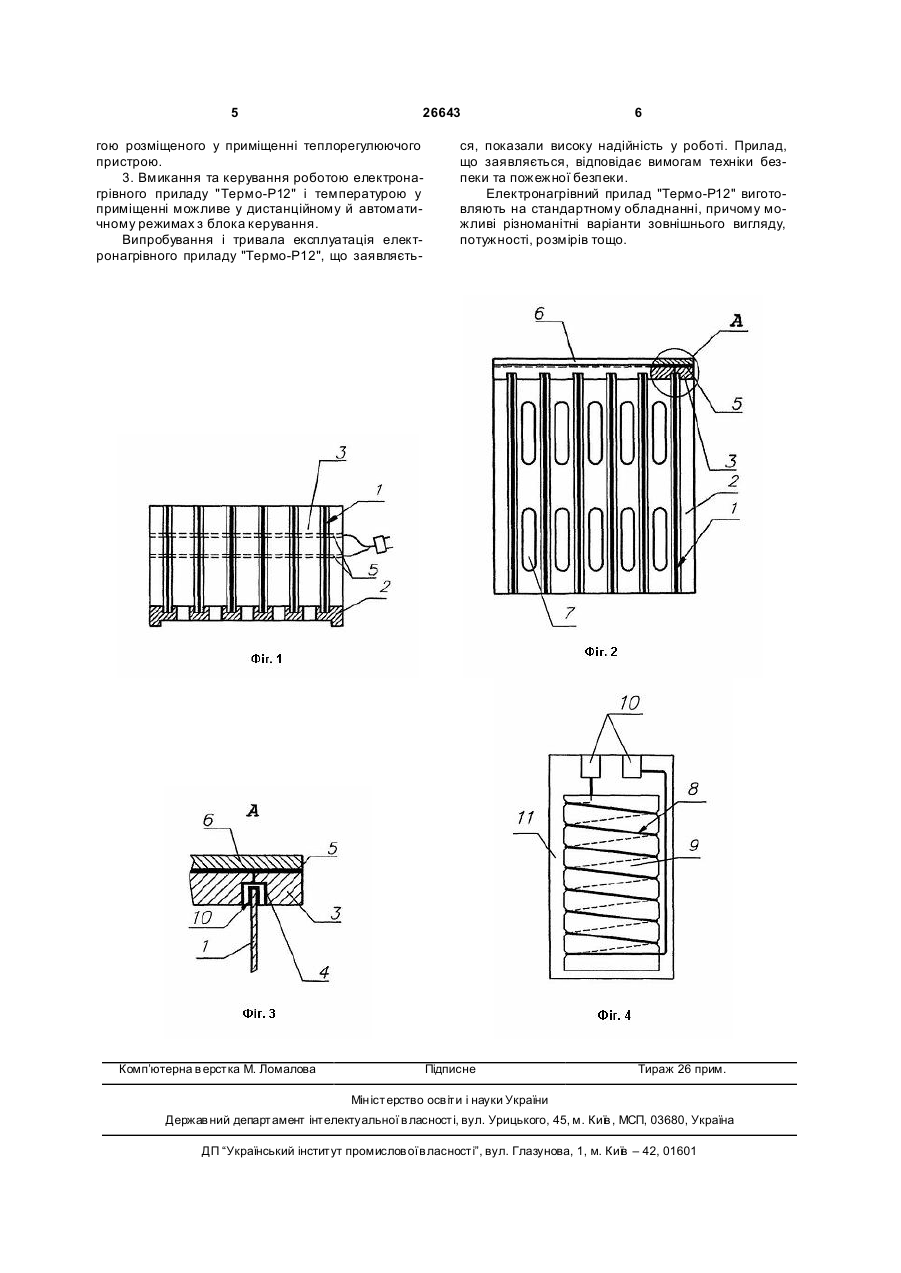

1. Електронагрівний прилад, що складається з корпусу, нагрівальних елементів і контактної групи, який відрізняється тим, що корпус складається із основи і бічної стінки, які мають пази для розміщення нагрівальних елементів, нагрівальні елементи є змінними, мають плоску або хвилеподібну форму, а контактна група складається із розміще 3 26643 ла конструкція електронагрівника, що має багато струмопровідних ниток, монтаж яких є надто трудомістким процесом. За прототип вибрано плоский електронагрівник [деклараційний патент України на винахід №58762, МПК8 Н05ВЗ/14, дата публікації патенту 15.08.2003] що містить плоский резистивний елемент з вуглецевої тканини, яку виготовлено з односпрямованих ниток з відстанню між ними, що не перевищує діаметр нитки основи, які з'єднані нитками утка з відстанню між ними, більшою за діаметр ниток, та покритою з обох боків ізоляційною поліефірною плівкою, контактну груп у, виконану у вигляді двох металевих смуг, з'єднаних із тканиною за допомогою заклепок, пропущених між струмонесучими нитками основи. Плоский електронагрівник обладнано корпусом, резистивний елемент виконано з вуглецевих ниток з відстанню від 5 до 20мм між ними, розташованих U-подібно, а як контактна група використовуються металеві пластини з затисками, які мають площу від 0,07 до 0,15см 2 на 1Вт. Резистивний елемент прикріплено гвинтами до металевої пластини, яка розташована у верхній частині корпусу. У нижній частині корпусу розміщено теплоізоляційний матеріал. Спільними суттєвими ознаками з пристроєм, що заявляється, є наявність у конструкції прототипу корпусу, нагрівальних елементів і контактної групи. Причинами, які перешкоджають одержанню потрібного технічного результату, є не досить вдала конструкція пристрою за прототипом, що потребує надмірної затрати металу на виготовлення пластини, яка розташована у верхній частині корпусу, а також пластини з затисками, які мають площу від 0,07 до 0,15см 2 на 1Вт. Крім того, наявність металевої пластини з затисками у конструкції прототипу приводить до механічної деформації і навіть часткового руйнування вуглецевого матеріалу резистивного елемента, що може погіршити надійності з'єднання резистивного елемента зі струмопідводами та надійність роботи пристрою за прототипом. Тому така конструкція має порівняно невисоку надійність та безпечність в експлуатації. В основу корисної моделі, що заявляється, поставлена задача в електронагрівному приладі шляхом зміни конструкції та конструктивних елементів забезпечити зменшення витрати металу при збереженні високої надійності та безпечності в експлуатації. Поставлена задача вирішується тим, що електронагрівний прилад "Термо-Р11", який складається з корпусу, нагрівальних елементів і контактної групи, згідно з корисною моделлю, корпус складається із основи і бічної стінки, які мають пази для розміщення нагрівальних елементів та контактні гнізда для електричного живлення, що розміщені на бічній стінці, нагрівальні елементи є змінними, мають плоску або хвилеподібну форму, а контактна група складається із контактних гнізд на бічній стінці та струмопідводів, розміщених на нагрівальних елементах. Згідно з корисною моделлю, кожний нагрівальний елемент складається із захищеного шарами 4 електроізоляційного матеріалу резистивного елемента зі струмопідводами, які приєднано до резистивного елемента за допомогою струмопровідного клею. Згідно з корисною моделлю, резистивний елемент виготовлено із вуглецевих джгутів, стрічки, або вуглецевої тканини, а шари електроізоляційного матеріалу складаються зі склотканини, просоченої термореактивним в'яжучим. Згідно з корисною моделлю, резистивний елемент намотаний на лист склопластику. Суть корисної моделі пояснюється кресленням, де на Фіг.1 схематично представлено зображення розрізу електронагрівного приладу "ТермоР11", на Фіг.2 зображено електронагрівний прилад "Термо-Р11" (вид зверху), на Фіг.3 зображено розріз А контактної групи, на Фіг.4 схематично зображено електронагрівальний елемент. Електронагрівний прилад "Термо-Р11" складається з корпусу і змінних нагрівальних елементів 1. Корпус складається із основи 2 і бічної стінки 3, які мають пази для розміщення нагрівальних елементів 1 та контактні гнізда 4 для електричного живлення, що розміщені на бічній стінці 3. Контактні гнізда 4 приєднані до струмопровідних шин 5, які приєднано до електричного шнура. Струмопровідні шини 5 закриті електроізоляційною планкою 6. В основі 2 корпусу виконано отвори 7. Нагрівальний елемент 1 (див. Фіг.4) складається з резистивного елемента 8 (стрічка чи джгут з вуглецевої тканини), який намотано на лист 9 склопластику. Кінці резистивного елемента 8 за допомогою струмопровідного клею сполучено із струмопідводами 10. Резистивний елемент 8 захищений з усіх боків склотканиною 11, просоченою термореактивним в'яжучим. Креслення, як і наведені нижче приклади конкретного виконання електронагрівного приладу "Термо-Р11", тільки пояснюють суть корисної моделі, ніякою мірою не обмежуючи обсяг прав, визначений формулою корисної моделі, що заявляється. Так, наприклад, нагрівальний елемент може мати більше двох стр умопідводів, які приєднані у різних частинах резистивного елемента, що дає можливість змінювати потужність за рахунок паралельного чи послідовного приєднання струмопідводів до мережі живлення. Струмопровідні шини можуть мати складну комутацію, яка передбачає можливість як паралельного, так і послідовного вмикання нагрівальних елементів. Пристрій, що заявляється, працює в такий спосіб. При підключенні до електричної мережі нагрівальні елементи 1 випромінюють тепло у приміщення а також підвищують температуру конвекційних потоків повітря, що проходять через виконані в основі 2 корпуса отвори 7. Електронагрівний прилад "Термо-Р11", що заявляється, може працювати у трьох режимах: 1. Вмикання та регулювання роботи електронагрівного приладу "Термо-Р11" можна здійснювати за допомогою перемикача, який знаходиться безпосередньо на корпусі приладу (на кресленнях не показаний). 2. Вмикання та регулювання нагріву пристрою, що заявляється, можливе дистанційно за допомо 5 26643 гою розміщеного у приміщенні теплорегулюючого пристрою. 3. Вмикання та керування роботою електронагрівного приладу "Термо-Р12" і температурою у приміщенні можливе у дистанційному й автоматичному режимах з блока керування. Випробування і тривала експлуатація електронагрівного приладу "Термо-Р12", що заявляєть Комп’ютерна в ерстка М. Ломалова 6 ся, показали високу надійність у роботі. Прилад, що заявляється, відповідає вимогам техніки безпеки та пожежної безпеки. Електронагрівний прилад "Термо-Р12" виготовляють на стандартному обладнанні, причому можливі різноманітні варіанти зовнішнього вигляду, потужності, розмірів тощо. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
