Пристрій для нагріву рідини
Формула / Реферат

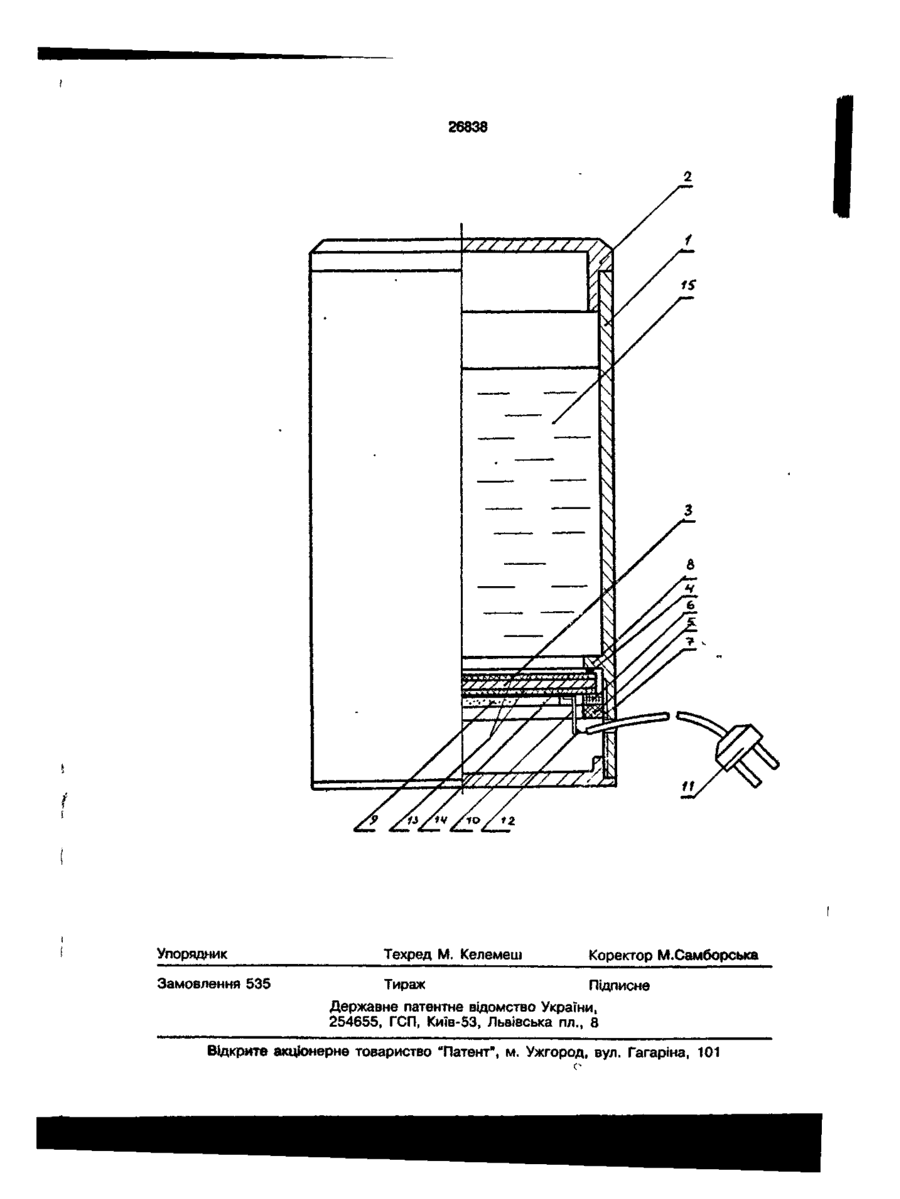

Устройство для нагрева жидкости, содержащее емкость для жидкости и электронагреватель, находящийся в нижней части емкости, отличающееся тем, что электронагреватель одновременно является дном емкости и представляет собой металлическую пластину с диэлектрическим покрытием, на нижнюю сторону которой нанесена по толстопленочной технологии электропроводящая пленка.
Текст

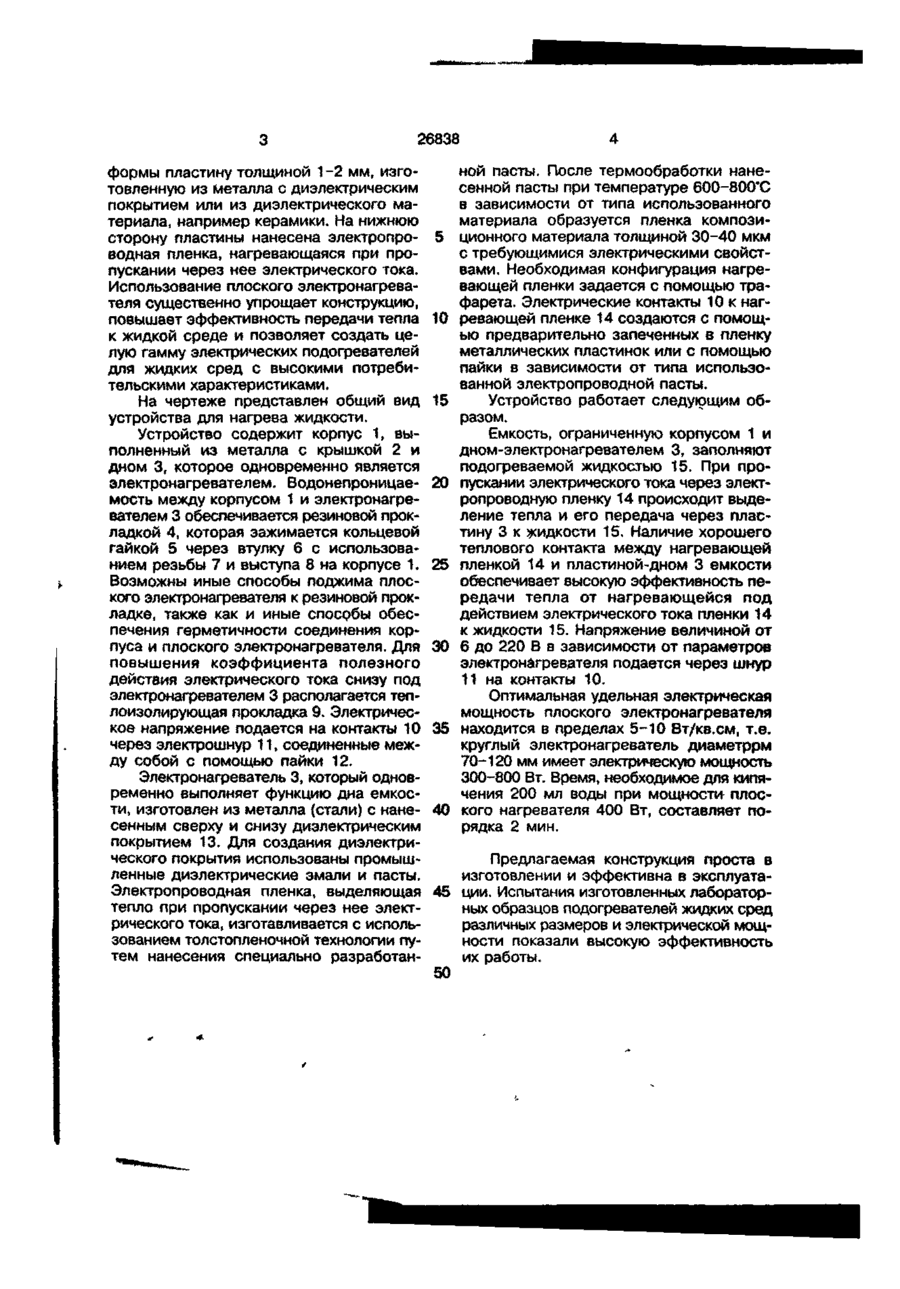

Устройство для нагрева жидкости, содержащее емкость для жидкости и электронагреватель, находящийся в нижней части емкости, о т л и ч а ю щ е е с я тем, что электронагреватель одновременно является дном емкости и представляет собой металлическую пластину с диэлектрическим покрытием, на нижнюю сторону которой нанесена по толстопленочной технологии электропроводящая пленка. Изобретение относится к области электротехники и может быть использовано для создания различных устройств промышленного и бытового назначения, предназначенных для нагрева жидких сред. Известны устройства для нагрева жидкости, содержащие корпус с электронагревателем, размещенным в нижней части корпуса [1] и [2]. Однако в известных технических решениях электронагреватель размещен в дополнительной емкости, находящейся в донной части корпуса и представляет собой объемный элемент, что усложняет конструкцию всего устройства, делает ее громоздкой и обуславливает недостаточную эффективность подогрева жидкости. Наиболее близким из известных технических решений является конструкция электрического чайника [3], представляющая собой внутреннее дно, ограничивающее вместе с оболочкой резервуар для воды и закрытое нижней крышкой. Внутри резервуара для воды расположен электронагреватель, соединенный с токопроводящим устройством чайника. Однако в данной конструкции также используется объемный электронагреватель, а способ его закрепления к корпусу с целью обеспечения водонепроницаемости является сложным, что резко ограничивает возможности устройства. В основу изобретения поставлена задача усовершенствовать конструкцию устройства для нагрева жидких сред путем использования плоского электронагревателя, который одновременно выполняет функцию дна емкости. Поставленная задача решается устройством для нагрева жидкости, содержащем емкость для жидкости и электронагреватель, закрепленный в нижней части емкости. Электронагреватель является съемным и выполняет дополнительно функцию дна емкости. Электронагреватель представляет собой круглую или иной (46) 29.12.99. Бюл. № 8
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for heating liquid
Автори англійськоюLevin Yevhen Mykhailovych
Назва патенту російськоюУстройство для нагрева жидкости
Автори російськоюЛевин Евгений Михайлович
МПК / Мітки
МПК: A47J 27/21, H05B 3/00
Мітки: пристрій, нагріву, рідини
