Пристрій для очищення газів від аерозолів та пилу

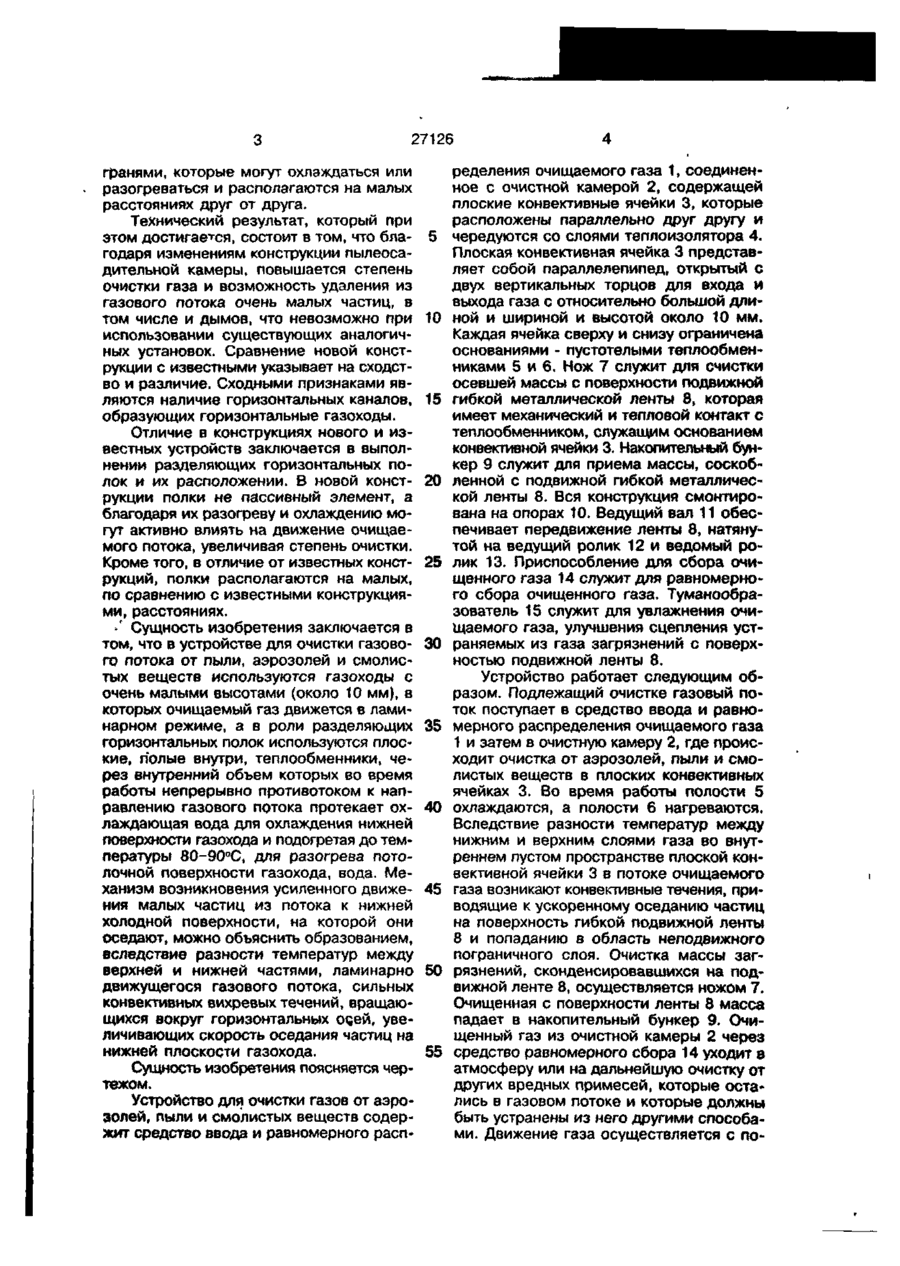

Устройство для очистки газов от аэрозолей и пыли, содержащее средство ввода и раздачи очищаемого газа, очистную камеру с расположенными параллельно друг другу горизонтальными полками и приспособление для сбора очищенного газа, о т л и ч а ю щ е е с я тем, что горизонтальные полки выполнены в виде плоских конвективных ячеек, оборудованных средствами разогрева и охлаждения, нижнее основание которых представляет собой подвижную гибкую ленту. Изобретение относится к технике очистки вентиляционных выбросов предприятий и отбросных газов технологических установок термообработки промышленных изделий от аэрозолей и пыли и может быть использовано в различных областях народного хозяйства, преимущественно в особенности на предприятиях автомобильной, авиационной, радиотехнической промышленности, на кожевенных, резинотехнических заводах и т. п. Прототипом изобретения является пылеосадительная камера, разделенная с помощью горизонтальных перегородок по высоте на определенное количество достаточно тонких (0,1-0,4 м) газоходов, в которых, ввиду малой высоты из движущегося потока за время, меньшее чем время пролета газа вдоль газохода, под действием силы тяжести оседают частицы пыли. Осевшая на полках пыль через открывающиеся окошки периодически с помощью скребков вручную удаляется. Однако при использовании этого устройства для очистки газов от аэрозолей и дымов, смешанных с очень мелкодисперсной пылью, не удается получить высокую степень очистки, что связано с несоответствием высот газоходов и чрезвычайно малой массой загрязняющих частиц, вследствие чего частицы не успевают за время пролета через аппарат осесть на нижней полке газохода, В основу изобретения поставлена задача разработать путем совершенствования конструкции пылеосадительной камеры высокоэффективное устройство для очистки газового потока от пыли, красочной аэрозоли, дыма и смолистых веществ, работающее без применения природного газа и не загрязняющего используемую для его работы воду. Поставленная задача достигается тем, что в разрабатываемом устройстве разделяющие горизонтальные полки выполнены в виде теплообменников с плоскими ON о 27126 гранями, которые могут охлаждаться или разогреваться и располагаются на малых расстояниях друг от друга. Технический результат, который при этом достигается, состоит в том, что благодаря изменениям конструкции пылеосадительной камеры, повышается степень очистки газа и возможность удаления из газового потока очень малых частиц, в том числе и дымов, что невозможно при использовании существующих аналогичных установок. Сравнение новой конструкции с известными указывает на сходство и различие. Сходными признаками являются наличие горизонтальных каналов, образующих горизонтальные газоходы. Отличие в конструкциях нового и известных устройств заключается в выполнении разделяющих горизонтальных полок и их расположении. В новой конструкции полки не пассивный элемент, а благодаря их разогреву и охлаждению могут активно влиять на движение очищаемого потока, увеличивая степень очистки. Кроме того, в отличие от известных конструкций, полки располагаются на малых, по сравнению с известными конструкциями, расстояниях. г Сущность изобретения заключается в том, что в устройстве для очистки газового потока от пыли, аэрозолей и смолистых веществ используются газоходы с очень малыми высотами (около 10 мм), в которых очищаемый газ движется в ламинарном режиме, а в роли разделяющих горизонтальных полок используются плоские, полые внутри, теплообменники, через внутренний объем которых во время работы непрерывно противотоком к направлению газового потока протекает охлаждающая вода для охлаждения нижней поверхности газохода и подогретая до температуры 80-90°С, для разогрева потолочной поверхности газохода, вода. Механизм возникновения усиленного движения малых частиц из потока к нижней холодной поверхности, на которой они оседают, можно объяснить образованием, вследствие разности температур между верхней и нижней частями, ламинарно движущегося газового потока, сильных конвективных вихревых течений, вращающихся вокруг горизонтальных о
