Гвинтовий класифікатор

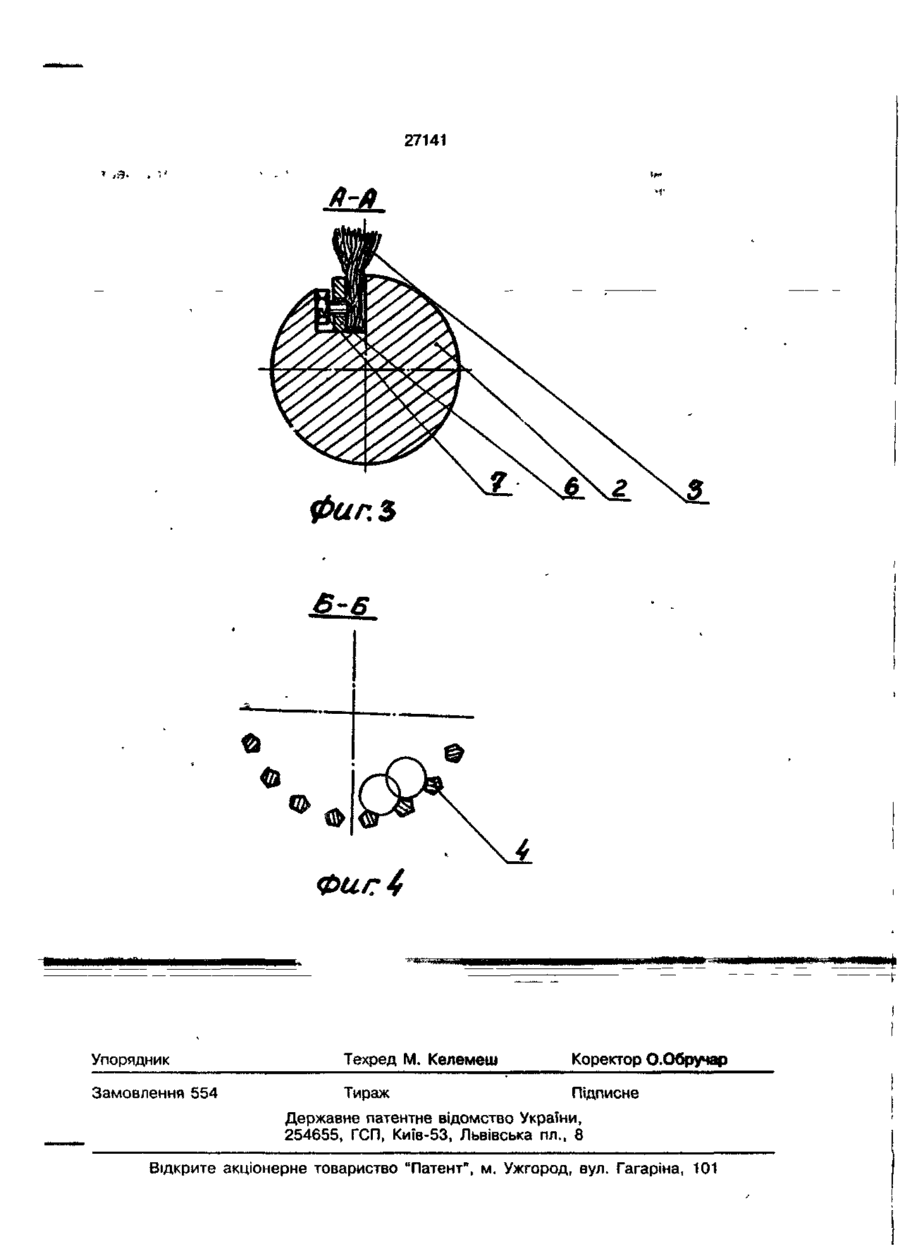

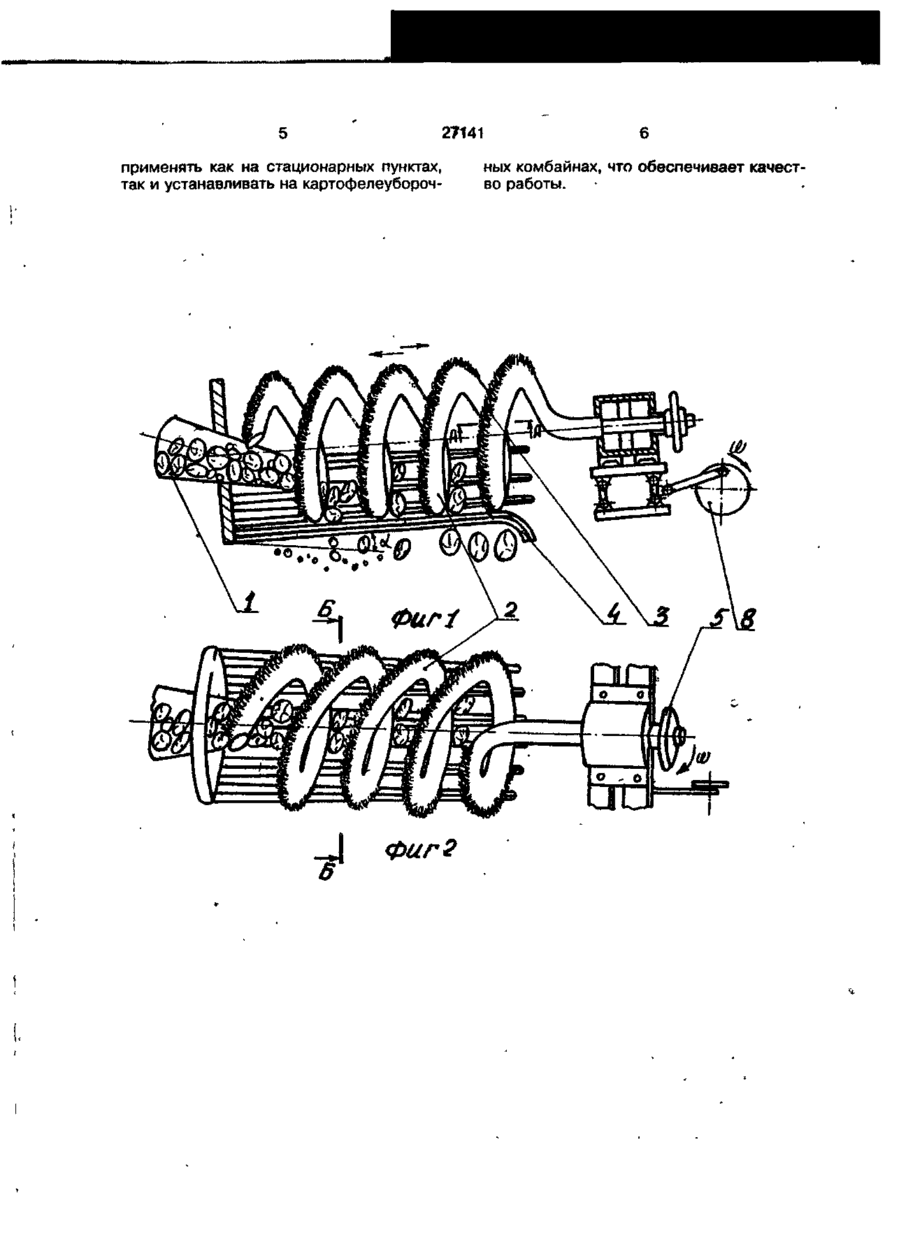

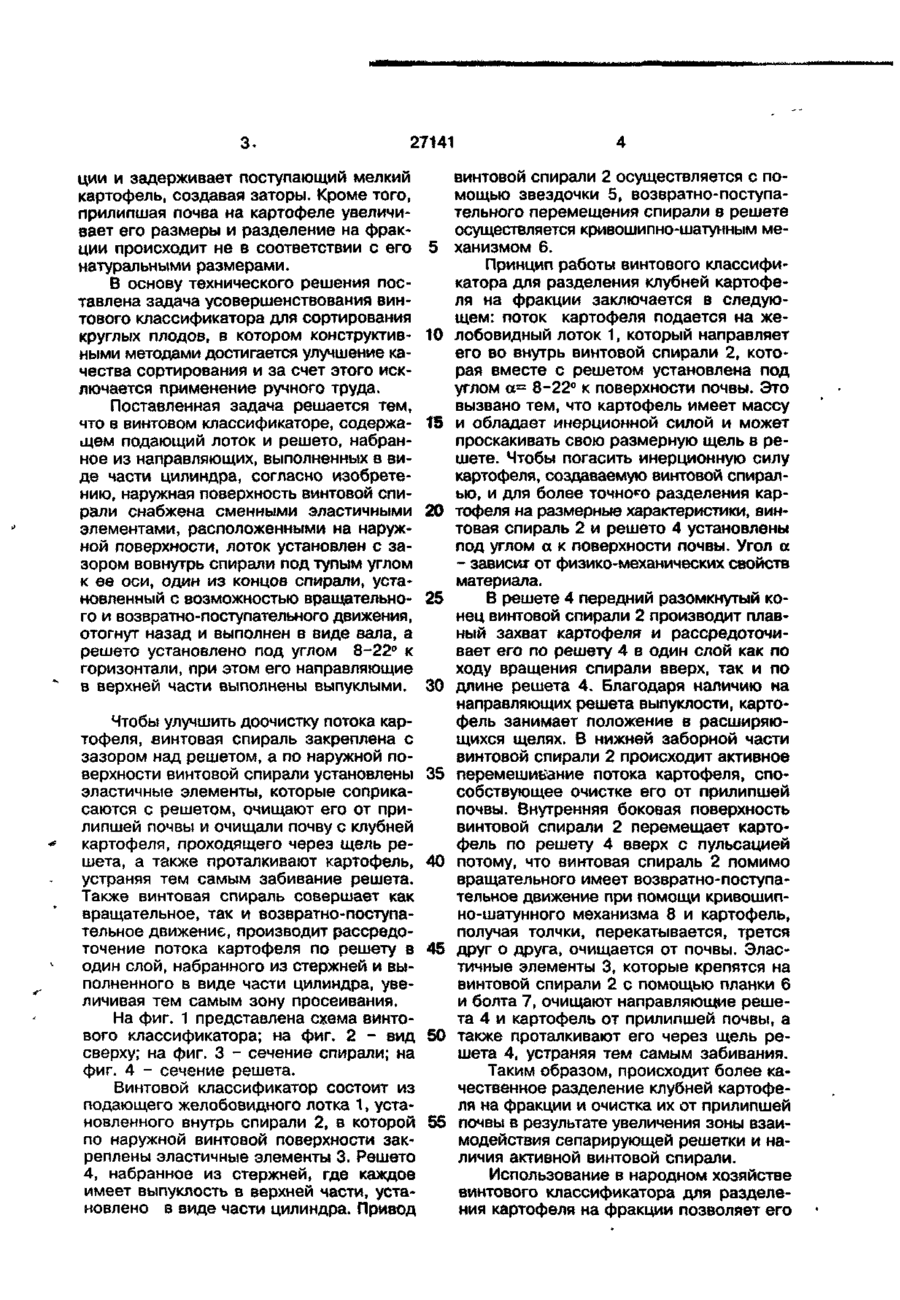

Винтовой классификатор, содержащий подающий лоток и решето, набранное из направляющих, выполненных в ви де части цилиндра, о т л и ч а ю щ и й с я тем, что наружная поверхность винтовой спирали снабжена сменными эластичными элементами, расположенными на наружной поверхности, лоток установлен с заходом вовнутрь спирали под тупым углом к ее оси, один из концов спирали установленный с возможностью вращательного и возвратно-поступательного движения, отогнут назад и выполнен в виде вала, а решето установлено под углом 8 22° к горизонтали, при этом его направляющие в верхней части выполнены выпуклыми. > Изобретение относится к отрасли сельскохозяйственного машиностроения и предназначено для разделения корнеклубнеплодов на фракции, например, для разделения клубней картофеля с одновременной доочисткой их от прилипшей почвы. Известны вибрационные классификаторы, содержащие решето, набранное из конических стержней, бункера (авт. св. СССР № 566635, кл. В 07 В 1/40 и авт. свид. СССР № 630007, кл. В 07 В 1/40. В указанных классификаторах разделение обрабатываемого материала может производиться только на стационарно смонтированных пунктах, в основном предназначенных для мелкозернистых материалов, при этом вибрационное решето расположено в плоскости и под углом к поверхности перемещение продукта. В качестве прототипа принят вибрационный классификатор (авт. свид. СССР № 441979, кл. В 07 В 1/40), содержащий лоток, установленный между бункером и решетом, соединенный с последним, связанный с лотком вибратор. При этом решето смонтировано с наклоном в сторону подачи материала. Однако используемый известный вибрационный классификатор в основном предназначен для мелкосеменных культур, где разница в весовой характеристике до 1 г, для разделения картофеля на фракции, разница весовой характеристики достигает 200 г и более, и происходит то, что мелкий картофель при помощи направленных колебаний подымается верх по решету и сепарирует, а крупный картофель за счет силы тяжести сползает вниз, тем самым не разделяется на фрак О 27141 ции и задерживает поступающий мелкий картофель, создавая заторы. Кроме того, прилипшая почва на картофеле увеличивает его размеры и разделение на фракции происходит не в соответствии с его натуральными размерами. В основу технического решения поставлена задача усовершенствования винтового классификатора для сортирования круглых плодов, в котором конструктивными методами достигается улучшение качества сортирования и за счет этого исключается применение ручного труда. Поставленная задача решается тем, что в винтовом классификаторе, содержащем подающий лоток и решето, набранное из направляющих, выполненных в виде части цилиндра, согласно изобретению, наружная поверхность винтовой спирали снабжена сменными эластичными элементами, расположенными на наружной поверхности, лоток установлен с зазором вовнутрь спирали под тупым углом к ее оси, один из концов спирали, установленный с возможностью вращательного и возвратно-поступательного движения, отогнут назад и выполнен в виде вала, а решето установлено под углом 8-22° к горизонтали, при этом его направляющие в верхней части выполнены выпуклыми. Чтобы улучшить доочистку потока картофеля, винтовая спираль закреплена с зазором над решетом, а по наружной поверхности винтовой спирали установлены эластичные элементы, которые соприкасаются с решетом, очищают его от прилипшей почвы и очищали почву с клубней картофеля, проходящего через щель решета, а также проталкивают картофель, устраняя тем самым забивание решета. Также винтовая спираль совершает как вращательное, так и возвратно-поступательное движение, производит рассредоточение потока картофеля по решету в один слой, набранного из стержней и выполненного в виде части цилиндра, увеличивая тем самым зону просеивания. На фиг. 1 представлена схема винтового классификатора; на фиг. 2 - вид сверху; на фиг. 3 - сечение спирали; на фиг. 4 - сечение решета. Винтовой классификатор состоит из подающего желобовидного лотка 1, установленного внутрь спирали 2, в которой по наружной винтовой поверхности закреплены эластичные элементы 3. Решето 4, набранное из стержней, где каждое имеет выпуклость в верхней части, установлено в виде части цилиндра. Привод 5 10 15 20 25 30 35 40 45 50 55 винтовой спирали 2 осуществляется с помощью звездочки 5, возвратно-поступательного перемещения спирали в решете осуществляется кривошипно-шатунным механизмом 6. Принцип работы винтового классификатора для разделения клубней картофеля на фракции заключается в следующем: поток картофеля подается на желобовидный лоток 1, который направляет его во внутрь винтовой спирали 2, которая вместе с решетом установлена под углом а- 8-22° к поверхности почвы. Это вызвано тем, что картофель имеет массу и обладает инерционной силой и может проскакивать свою размерную щель в решете. Чтобы погасить инерционную силу картофеля, создаваемую винтовой спиралью, и для более точного разделения картофеля на размерные характеристики, винтовая спираль 2 и решето 4 установлены под углом а к поверхности почвы. Угол а - зависит от физико-механических свойств материала. В решете 4 передний разомкнутый конец винтовой спирали 2 производит плавный захват картофеля и рассредоточивает его по решету 4 в один слой как по ходу вращения спирали вверх, так и по длине решета 4. Благодаря наличию на направляющих решета выпуклости, картофель занимает положение в расширяющихся щелях. В нижней заборной части винтовой спирали 2 происходит активное перемешивание потока картофеля, способствующее очистке его от прилипшей почвы. Внутренняя боковая поверхность винтовой спирали 2 перемещает картофель по решету 4 вверх с пульсацией потому, что винтовая спираль 2 помимо вращательного имеет возвратно-поступательное движение при помощи кривошипно-шатунного механизма 8 и картофель, получая толчки, перекатывается, трется друг о друга, очищается от почвы. Эластичные элементы 3, которые крепятся на винтовой спирали 2 с помощью планки 6 и болта 7, очищают направляющие решета 4 и картофель от прилипшей почвы, а также проталкивают его через щель решета 4, устраняя тем самым забивания. Таким образом, происходит более качественное разделение клубней картофеля на фракции и очистка их от прилипшей почвы в результате увеличения зоны взаимодействия сепарирующей решетки и наличия активной винтовой спирали. Использование в народном хозяйстве винтового классификатора для разделения картофеля на фракции позволяет его 5 27141 применять как на стационарных пунктах, так и устанавливать на картофелеубороч Л* фаг/ —I Фиг г 6 ных комбайнах, что обеспечивает качество работы. 27141 фиг.Ъ Фиг 4 Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 554 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
