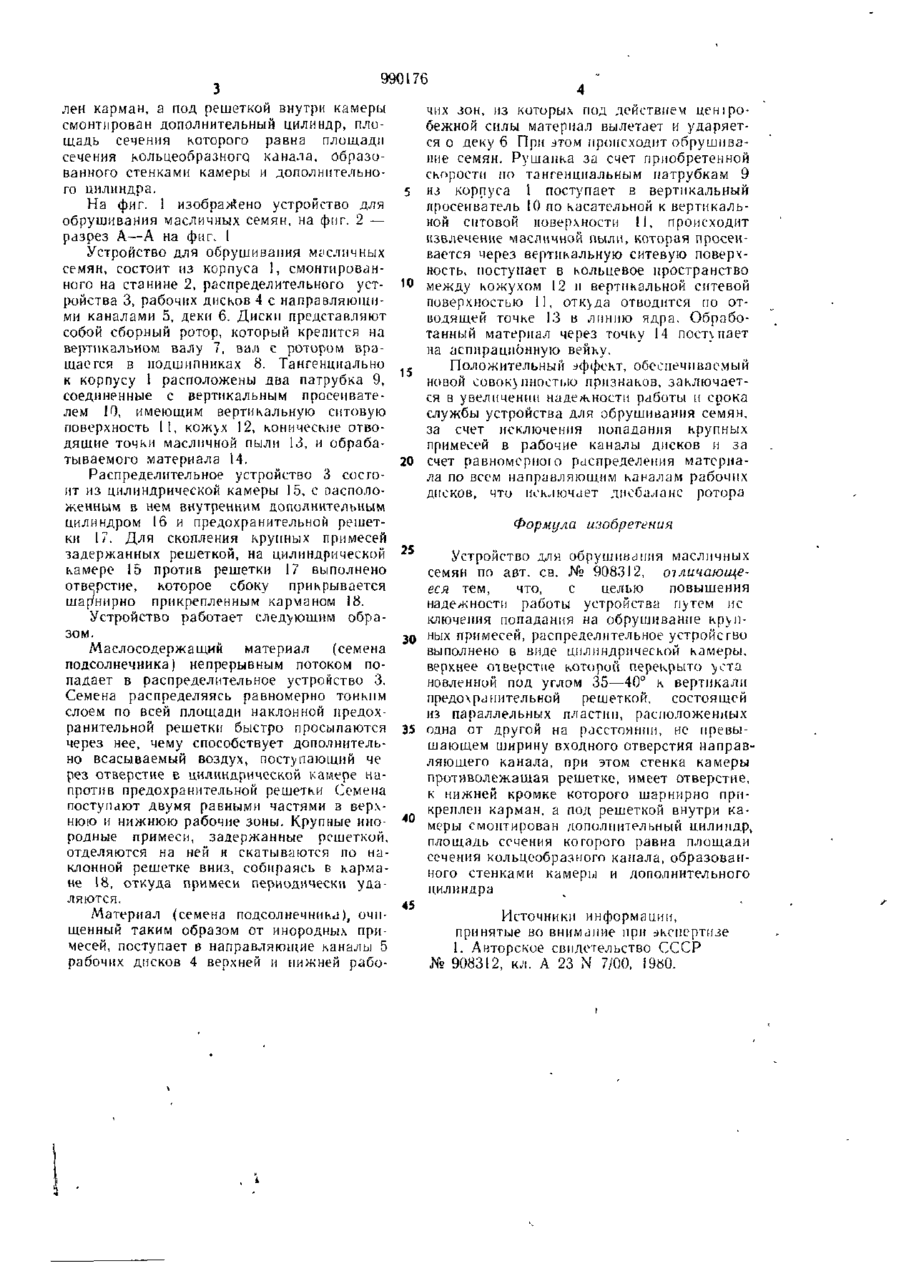

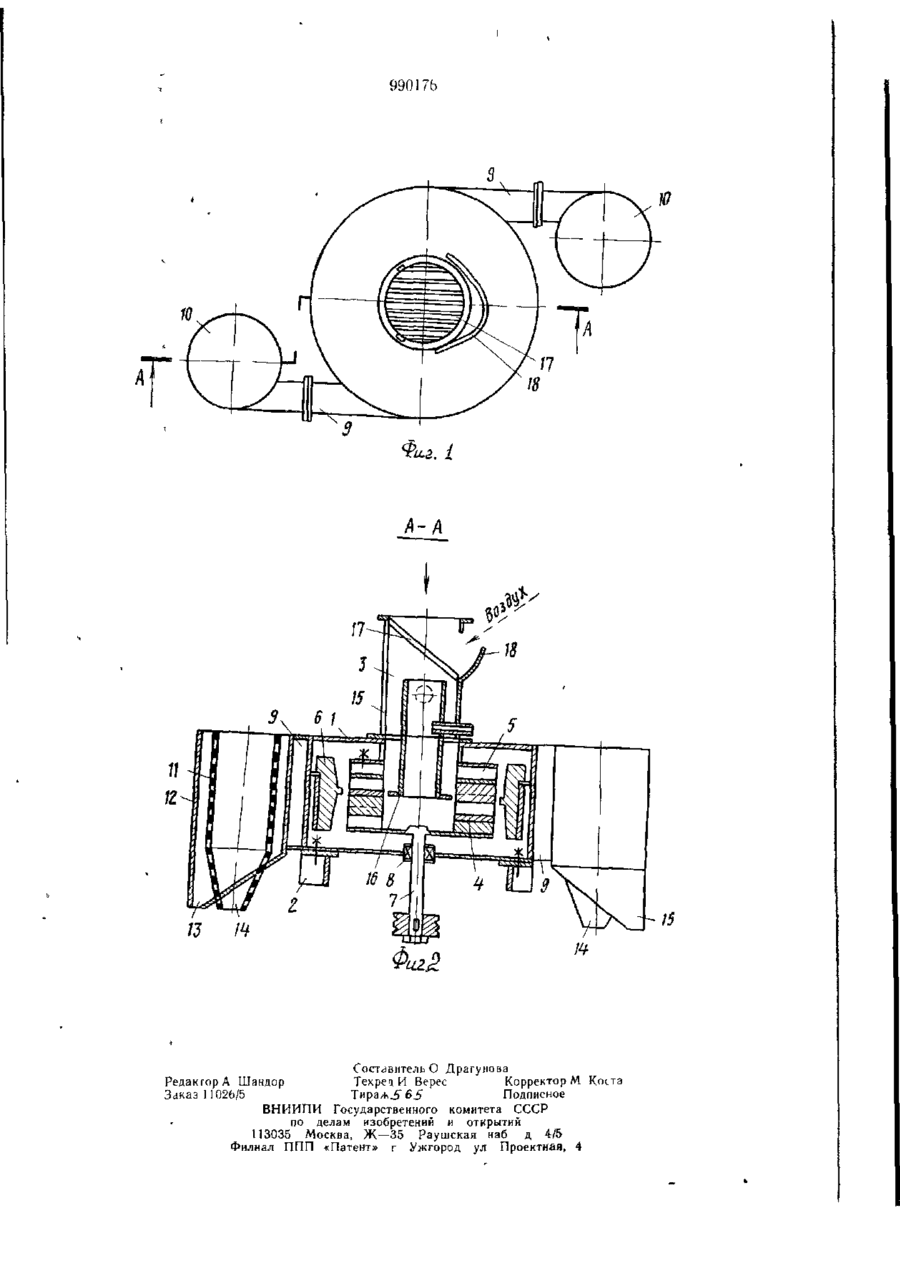

Союз Советских Социалистических Республик (И). ИЗОБРЕТ 0176 (61) Дополнительное к авт свид-ву № 908312 (22) Заявлено 30 07 81 (21) 3328381/28-13 (51) М Кл А 23 N 7/00 с присоединением заявки № — Государственным комитет 3 (23) Приоритет — СССР по делам изобретений Опубликовано 23 01 83 и открытий Бюллетень № 3 Дата опубликования описания 28 01 83 (53) УДК 631 316 72(088 8) (72) Авторы изобретения В Н Коваленко, В. А Дементий, Н. П. Коваленко и В. И. Галушка {71) Заявитель Харьковский филиал Всесоюзного научно-исследовательского института жиров (54) УСТРОЙСТВО ДЛЯ ОБРУШИВАНИЯ МАСЛИЧНЫХ СЕМЯН 1 Изобретение относится к устройствам для обрушивания семян, преимущественно семян подсолнечника и предназначено для использования в адасложировоЙ проиышлен ности По основному авт ев № 908312 известно устройство для обрушивания масличных семян, содержащее вертикальный цилиндрический корпус и коаксиально рас положенную в нем деку, рабочие диски с радиальными направляющими каналами для перемещения материала к деке, укрепленные на вертикальном валу и распределительное устройство При этом устройство дополнительно снабжено механизмом для улавливания масличной пыли из рушанки, выполненным в виде двух вертикальных просеивателей, соединенных таніенциаль ными патрубками с цилиндрическим корпусом, каждый из которых представляет собой цилиндрический кожух с коаксиально расположенным в нем ситом, причем в нижней части кожуха и сита установлены ко нические отводящие течки соответственно для масличной пыли и обрабатываемого материала [1] К недостаткам устройства для обрушивания семян можно отнести то, что в каналы рабочих дисков возможно попадание крупных примесей (камни, металл), что приводит к забиванию направляющих каналов дисков, это требует остановки устройства и очистки его от крупных примесей вручную Бывают случаи поломки устройства, т е устройство работает ненадежно 10 15 20 Целью изобретения является повышение надежности работы устройства, путем исключения попадания на обрушивание крупных примесей Поставленная цель достигается тем, что в устройстве для обрушивания масличных семян, распределительное устройство выполнено в виде цилиндрической камеры, верхнее отверстие которой перекрыто установленной под углом 35—40° к вертикали предохранительной решеткой, состоящей из параллельных пластин, расположенных одна от другой на расстоянии, не превышающем ширину входного отверстия направляющего канала, при этом стенка камеры про ти вол ежащая решетке, имеет отверстие, к нижней кромке которого шарнирно прикреп П 990176 лен карман, а под решеткой внутри камеры смонтирован дополнительный цилиндр, площадь сечения которого равна площади сечения кольцеобразного канала, образованного стенками камеры и дополнительного цилиндра. На фиг. 1 изображено устройство для обрушивания масличных семян, на фиг. 2 — разрез А—А на фиг. 1 Устройство для обрушивания масличных семян, состоит из корпуса 1, смонтированного на станине 2, распределительного устройства 3, рабочих дисков 4 с направляющими каналами 5, деки 6. Диски представляют собой сборный ротор, который крепится на вертикальном валу 7, вал с ротором вращается в подшипниках 8. Тангенциально к корпусу 1 расположены два патрубка 9, соединенные с вертикальным просеивателем 10, имеющим вертикальную ситовую поверхность 11, кож^х 12, конические отводящие точки масличной пыли 13, и обрабатываемого материала 14. Распределительное устройство 3 состоит из цилиндрической камеры 15, с оасположенным в нем внутренним дополнительным цилиндром 16 и предохранительной решетки 17. Для скопления крупных примесей задержанных решеткой, на цилиндрической камере 15 против решетки 17 выполнено отверстие, которое сбоку прикрывается шарнирно прикрепленным карманом 18. Устройство работает следующим образом. Маслосодержащий материал (семена подсолнечника) непрерывным потоком попадает в распределительное устройство 3. Семена распределяясь равномерно тонким слоем по всей площади наклонной предохранительной решетки быстро просыпаются через нее, чему способствует дополнительно всасываемый воздух, поступающий че рез отверстие в цилиндрической камере напротив предохранительной решетки Семена поступают двумя равными частями з верхнюю и нижнюю рабочие зоны. Крупные инородные примеси, задержанные решеткой, отделяются на ней и скатываются по наклонной решетке вниз, собираясь в кармане 18, откуда примеси периодически удаляются. Материал (семена подсолнечника), очищенный таким образом от инородных примесей, поступает в направляющие каналы 5 рабочих дисков 4 верхней и нижней рабо чих зон, из которых под действием ценіробежной силы материал вылетает и ударяется о деку 6 При этом происходит обрушивание семян. Рушанка за счет приобретенной скорости по тангенциальным патрубкам 9 из корпуса 1 поступает в вертикальный просеиватель 10 по касательной к вертикальной ситовой поверхности 11, происходит извлечение масличной пыли, которая просеивается через вертикальную ситевую поверхность, поступает в кольцевое пространство 10 между кожухом 12 и вертикальной ситевой поверхностью 11, отк>да отводится по отводящей точке 13 в линию ядра. Обработанный материал через точку 14 пост> пает на аспирацпоиную вейку. Положительный эффект, обеспечиваемый 15 новой СОВОКУПНОСТЬЮ признаков, заключается в увеличении надежности работы и срока службы устройства для обрушивания семян, за счет исключения попадания крупных примесей в рабочие каналы дисков и за 20 счет равномерною распределения материала по всем направляющим каналам рабочих дисков, что исключает дисбаланс ротора Формула изобретения 25 Устройство дли обрушивания масличных семян по авт. св. № 908312, отличающееся тем, что, с целью повышения надежности работы устройства путем и с ключения попадания на обрушивание кр\пзо ных примесей, распределительное устройство выполнено в виде цилиндрической камеры, верхнее отверстие которой перекрыто \,ста новленной под углом 35—40° к вертикали предохранительной решеткой, состоящей из параллельных пластин, расположенных 35 одна от другой на расстоянии, не превышающем ширину входного отверстия направляющего канала, при этом стенка камеры противолежащая решетке, имеет отверстие, к нижней кромке которого шарнирно прикреплен карман, а под решеткой внутри ка40 меры смонтирован дополнительный цилиндр, площадь сечения которого равна площади сечения кольцеобразного капала, образованного стенками камеры и дополнительного цилиндра 45 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 908312, к;і. А 23 N 7/00, і980. 99017b A-A 13 Щ Составитель О Драгунова Редактор А Шандор Тех ре і И Верес Корректор М Коста Заказ 11026/5 Тираж^65 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж—35 Раушская наб д 4/5 Филиал ППП «Патент» г Ужгород ул Проектная, 4
