Приймально-вивідний пристрій рулонної друкарської машини

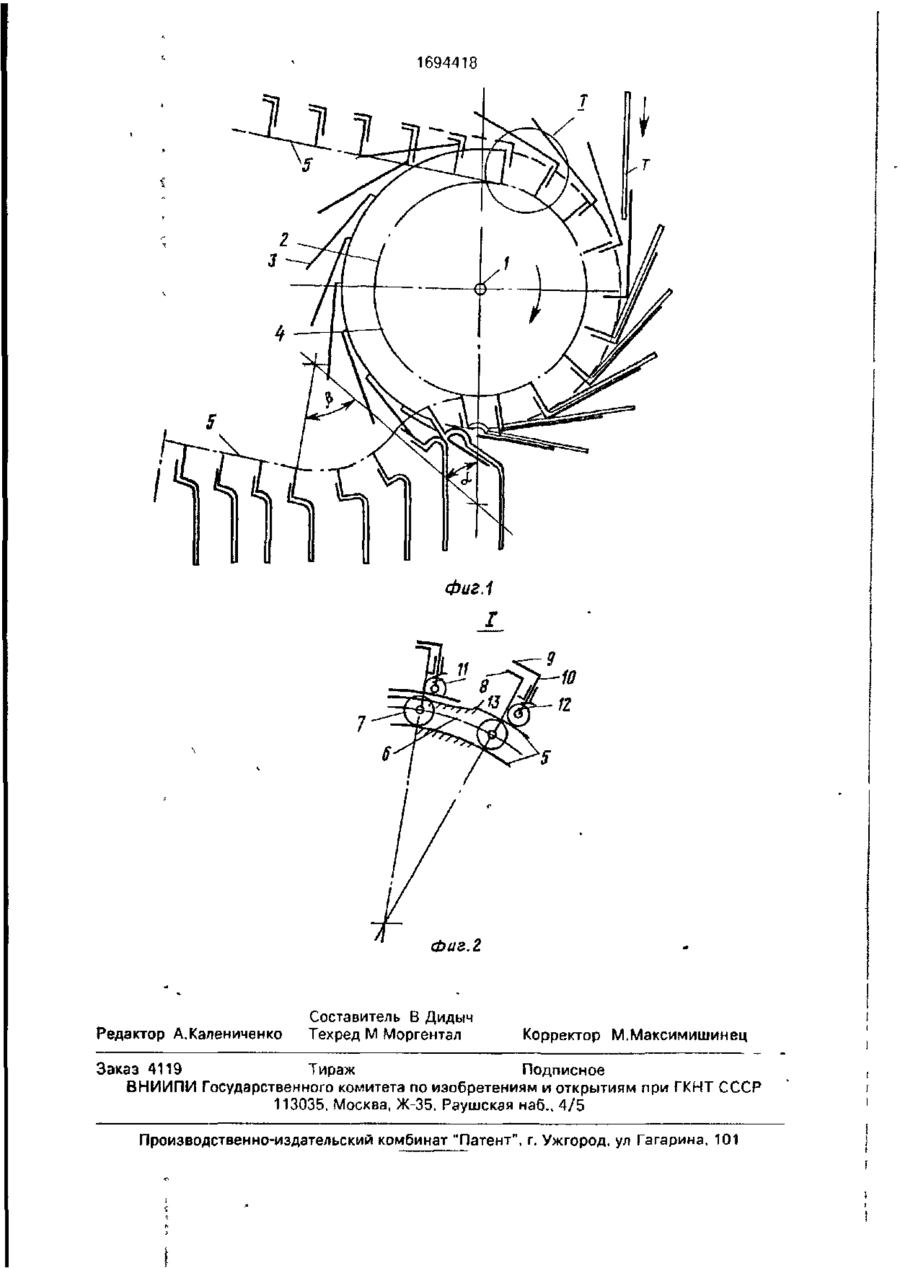

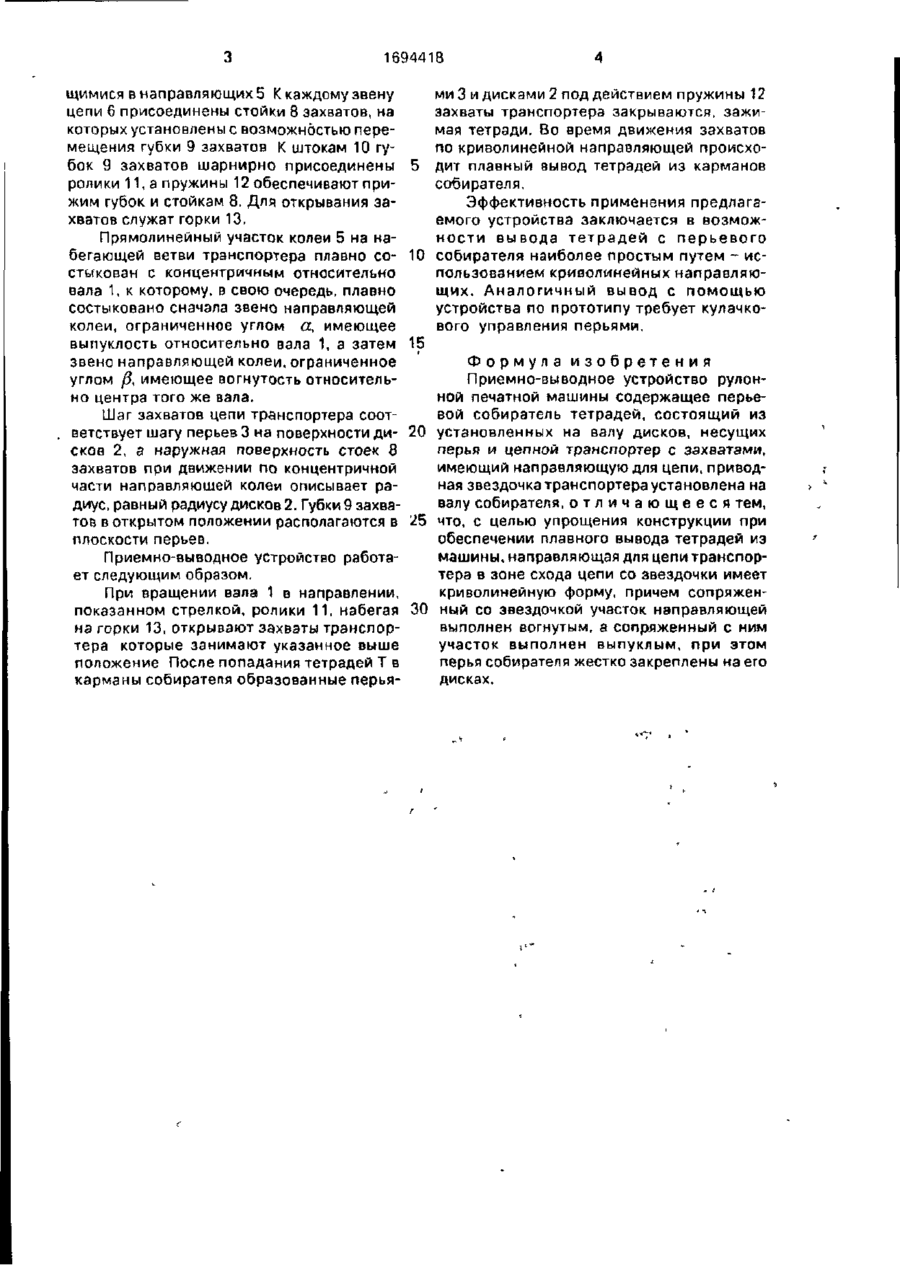

Изобретение относится к полиграфическому машиностроению Цель изобретения - упрощение к о н с т р у к ц и и при обеспечении плавного вывода тетрадей из машины При вращении вала захваты цепного выводного транспортера, двигаясь по криволинейным участкам направляющей очерченным углом а, выводят тетради из карманов перьевого собирателя, избегая контакта тетради с перьями 2 ил Изобретение относится к полиграфическому машиностроению, а именно к рулонным печатным машинам, и может быть использовано для поштучного вывода сфальцованных тетрадей Известно устройство, обеспечивающее поштучный вывод тетрадей в захватах цепного транспортера Недостатком этого устройства является необходимость применения подвижных перьев Цель изобретения - упрощение конструкции при обеспечении плавного вывода тетрадей из машины Указанная цель достигается тем, что в предлагаемом устройстве перья собирателя закреплены на вращающихся дисках неподвижно, а для вывода тетрадей использован цепной транспортер с захватами, двигающимися по сложной траектории При этом направляющая колея транспортера с захватами на его сбегающей ветви имеет криволинейный участок плавно-состыкованный с одной стороны с дугообразной концентричной относительно вала перьевого собирате ля направляющей колеей и с другой стороны с прямолинейным участком направляющей колеи При этом криволинейный участок направляющей колеи состоит из двух звеньев, первое из них состыковано одним концом с дугообразной направляющей колеи, а вторым - со вторым криволинейным звеном и имеет выпуклость относительно центра вала перьевого собирателя, а второе, состыкованное одним концом с первым звеном, а другим ~ с прямолинейным участком направляющей колеи и имеет вогнутость относительно центра вала перьевого собирателя На фиг 1 показано устройство, кинематическая схема на фиг 2 - узел t на фиг 1 Приемно-выводное устройство состоит из перьевого собирателя и выводноготранспортера Перьевой собиратель состоит из закрепленных нэ валу 1 собирателя дисков 2, на которых установлены перья 3 Выводной транспортер включает ведущую звездочку 4 закрепленную на валу 1, ведомую звездочку (не показана) направляющие 5 тяговую цепь 6 с роликами 7, перемещаю о 00 > 1694418 щимися в направляющих 5 К каждому звену цепи 6 присоединены стойки 8 захватов, на которых установлены с возможностью перемещения губки 9 захватов К штокам 10 губок 9 захватов шарнирно присоединены 5 ролики 11, а пружины 12 обеспечивают прижим губок и стойкам 8. Для открывания захватов служат горки 13. Прямолинейный участок колеи 5 на набегающей ветви транспортера плавно со- 10 стыкован с концентричным относительно вала 1, к которому, в свою очередь, плавно состыковано сначала звено направляющей колеи, ограниченное углом а, имеющее выпуклость относительно вала 1, а затем 15 звено направляющей колеи, ограниченное углом р, имеющее вогнутость относительно центра того же вала. Шаг захватов цепи транспортера соответствует шагу перьев 3 на поверхности ди- 20 сков 2, а наружная поверхность стоек 8 захватов при движении по концентричной части направляющей колеи описывает радиус, равный радиусу дисков 2. Губки 9 захватов в открытом положении располагаются в плоскости перьев. Приемно-выводное устройство работает следующим образом. При вращении вала 1 в направлении, показанном стрелкой, ролики 11, набегая 30 на горки 13, открывают захваты транспортера которые занимают указанное выше положение После попадания тетрадей Т в карманы собирателя образованные перья ми 3 и дисками 2 под действием пружины 12 захваты транспортера закрываются, зажимая тетради. Во время движения захватов по криволинейной направляющей происходит плавный вывод тетрадей из карманов собирателя. Эффективность применения предлагаемого устройства заключается в возможности вывода тетрадей с перьевого собирателя наиболее простым путем - использованием криволинейных направляющих. Аналогичный вывод с помощью устройства по прототипу требует кулачкового управления перьями. Формула изобретения Приемно-выводное устройство рулонной печатной машины содержащее перьевой собиратель тетрадей, состоящий из установленных на валу дисков, несущих перья и цепной транспортер с захватами, имеющий направляющую для цепи, приводная звездочка транспортера установлена на валу собирателя, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции при обеспечении плавного вывода тетрадей из машины, направляющая для цепи транспортера в зоне схода цепи со звездочки имеет криволинейную форму, причем сопряженный со звездочкой участок направляющей выполнен вогнутым, а сопряженный с ним участок выполнен выпуклым, при этом перья собирателя жестко закреплены на его дисках. 1694418 Фиг.2 Редактор А.Калениченко Составитель В Дидыч Техред М Моргентал Корректор М.Максимишинец Заказ 4119 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул Гагарина, 101
