Спосіб безокисної термічної обробки прокату з вуглецевих марок сталі та сплавів на основі титану

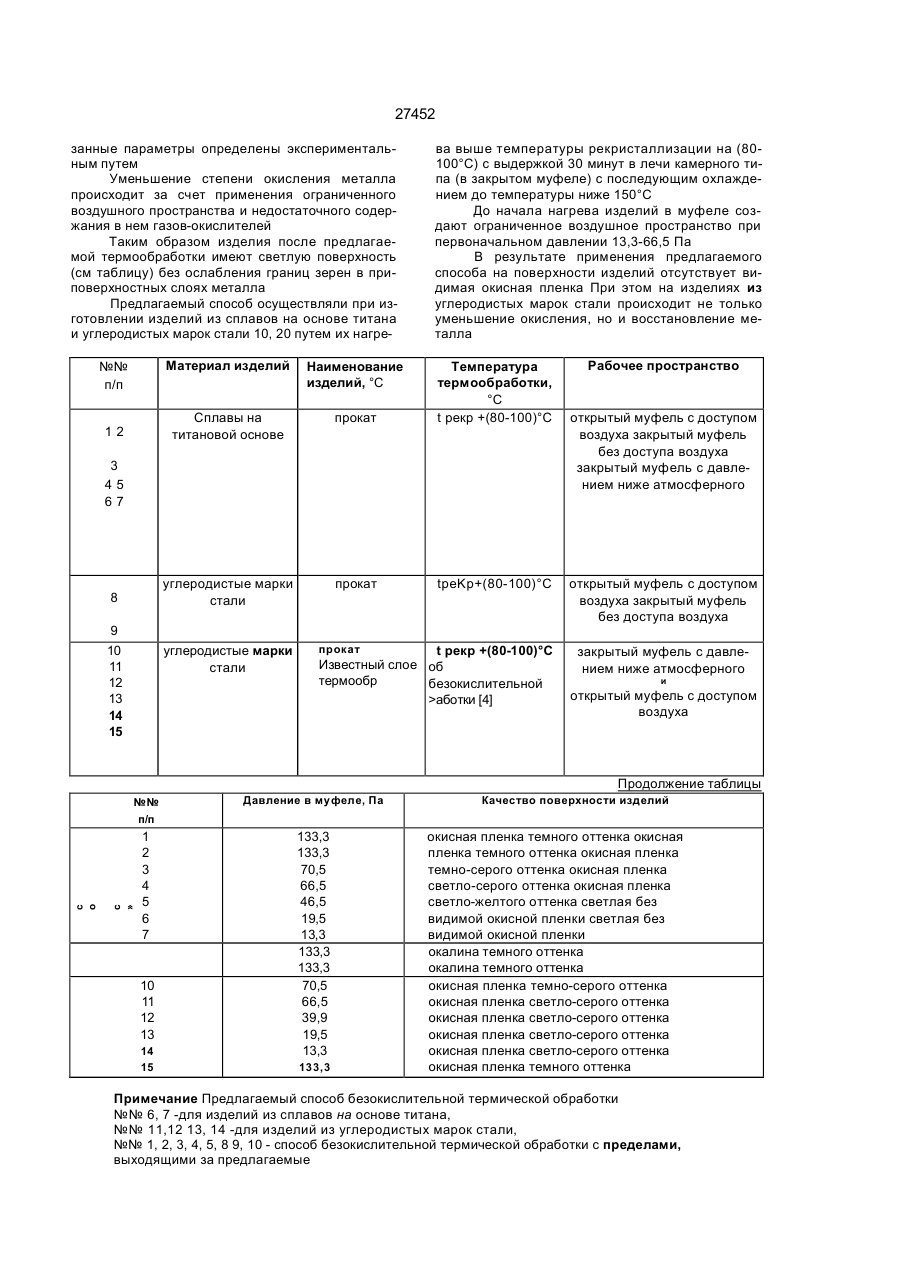

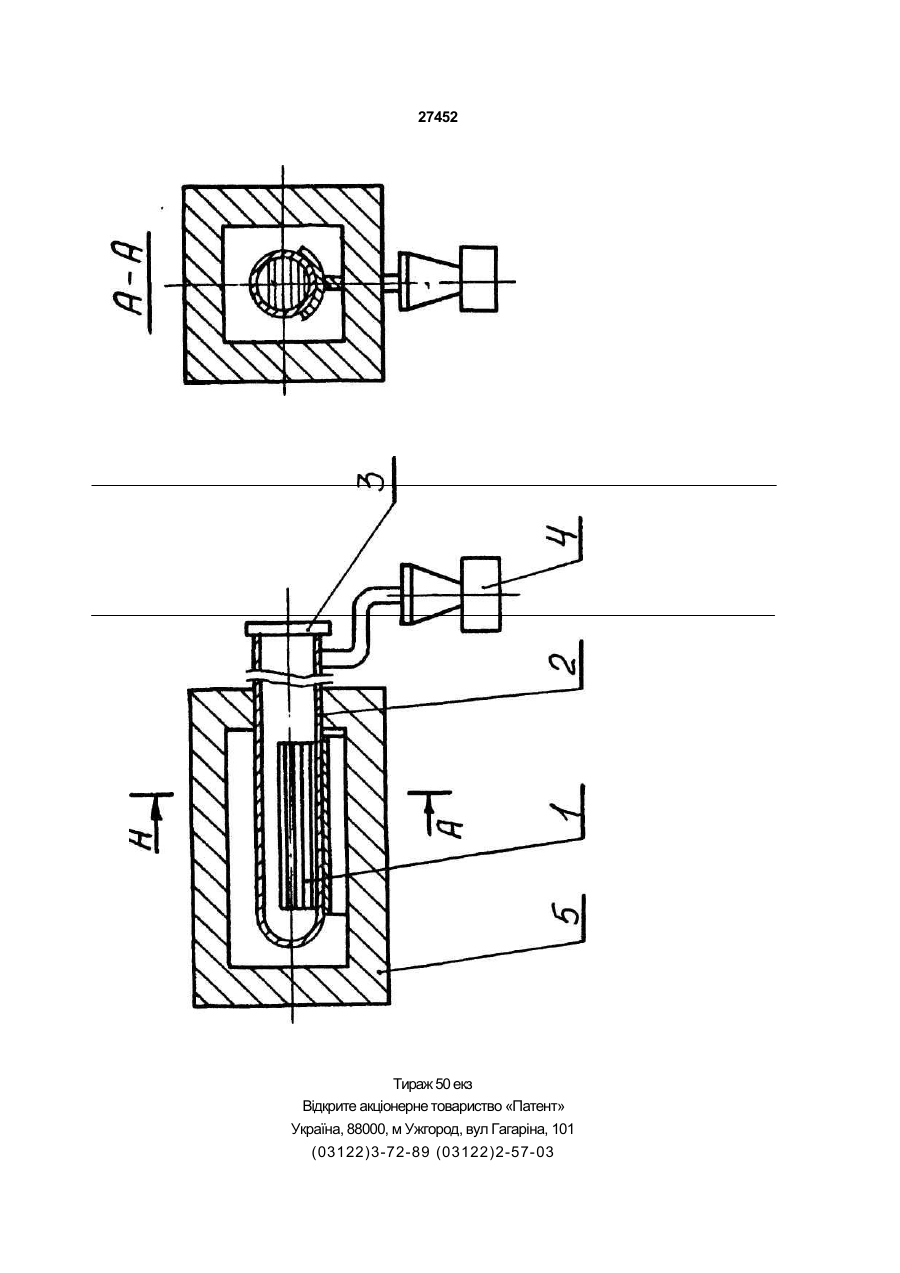

Способ безокислительной термической обработки проката из углеродистых марок стали и сплавов на основе титана, заключающийся в нагреве изделий в офаниченном воздушном пространстве в закрытом муфеле в печи камерного типа выше температуры рекристаллизации на 80100°С с выдержкой 30 минут и последующим охлаждением их до температуры ниже 150°С, отличающийся тем, что до начала нагрева изделий в муфеле создают ограниченное воздушное пространство с первоначальным давлением 13,3-66,5 Па. Изобретение относится к черной и цветной металлургии, в частности к термической обработке проката из углеродистой стали и цветных сплавов, например: труб, полосы, листа и др. Наиболее близким по технической сущности к предлагаемому является способ безокислительного нагрева изделий в трубчатом муфеле с открытым торцом с доступом воздуха в офаниченном рабочем пространстве, которое достигается расположением изделия относительно муфеля с зазором, определяющимся по формуле: Кроме того, этот способ используется для термообработки мелких изделий, в муфелях малых диаметров, в которых при рекомендуемых зазорах между деталями и стенкой муфеля достигается ограниченное рабочее пространство. При термообработке длинномерного проката в промышленном производстве для достижения желаемого результата потребуется создание термосредств большой протяженности, что практически невозможно в условиях ограниченных производственных площадей Поэтому известный способ не обеспечивает безокислительную термообработку промышленных партий проката из углеродистых сталей и сплавов на основе титана. S аботки [4] прокат Рабочее пространство открытый муфель с доступом воздуха закрытый муфель без доступа воздуха закрытый муфель с давлением ниже атмосферного открытый муфель с доступом воздухазакрытый муфель без доступа воздуха закрытый муфель с давлением ниже атмосферного и открытый муфель с доступом воздуха Продолжение таблицы Давление в муфеле, Па 1 2 3 4 5 6 7 133,3 133,3 70,5 66,5 46,5 19,5 13,3 133,3 133,3 70,5 66,5 39,9 19,5 13,3 с » с о №№ п/п 10 11 12 13 14 15 133,3 Качество поверхности изделий окисная пленка темного оттенка окисная пленка темного оттенка окисная пленка темно-серого оттенка окисная пленка светло-серого оттенка окисная пленка светло-желтого оттенка светлая без видимой окисной пленки светлая без видимой окисной пленки окалина темного оттенка окалина темного оттенка окисная пленка темно-серого оттенка окисная пленка светло-серого оттенка окисная пленка светло-серого оттенка окисная пленка светло-серого оттенка окисная пленка светло-серого оттенка окисная пленка темного оттенка Примечание Предлагаемый способ безокислительной термической обработки №№ 6, 7 -для изделий из сплавов на основе титана, №№ 11,12 13, 14 -для изделий из углеродистых марок стали, №№ 1, 2, 3, 4, 5, 8 9, 10 - способ безокислительной термической обработки с пределами, выходящими за предлагаемые 27452 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
