Пристрій для приводу в коливальний рух вібровідцентрової зерноочисної машини

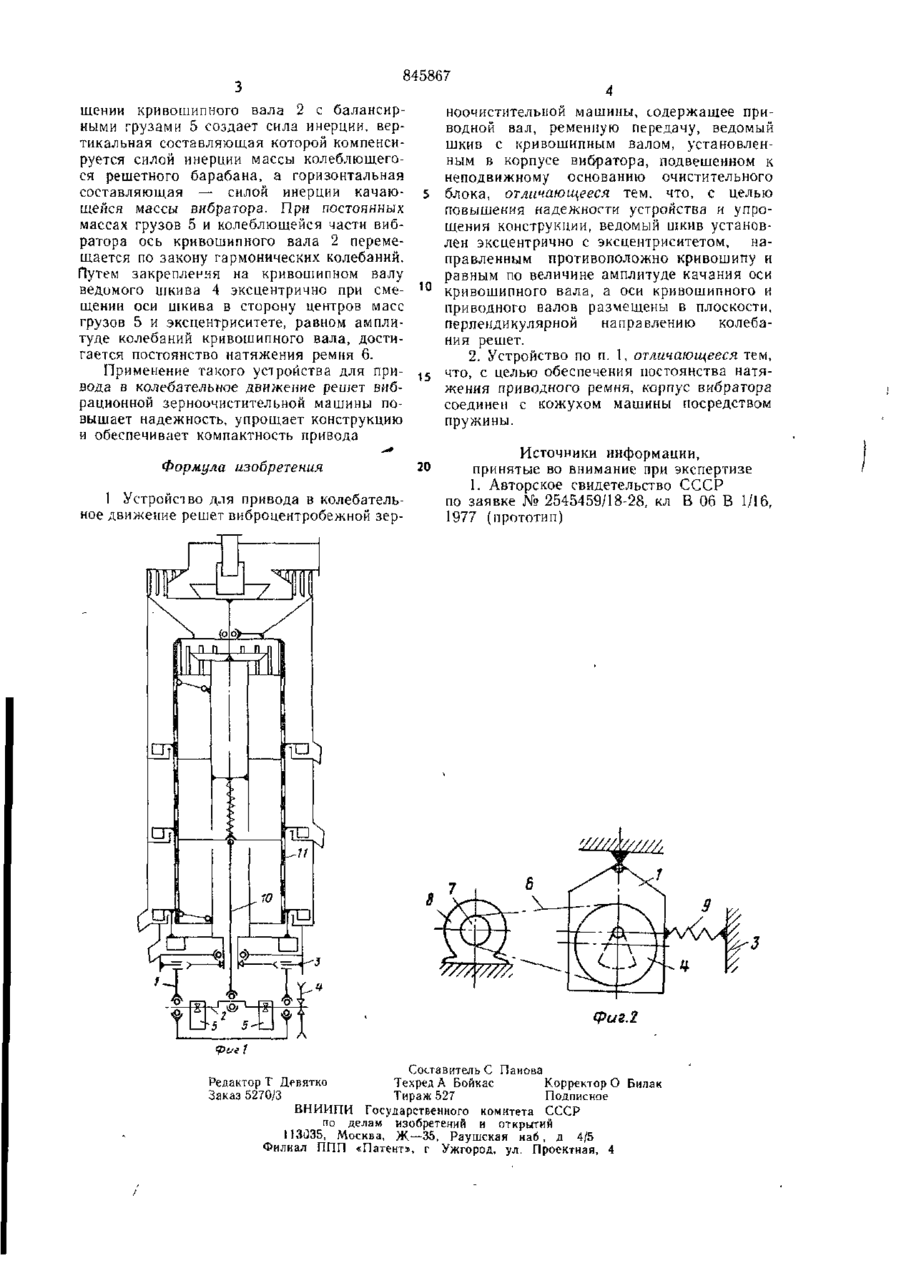

Союз Советских (П S'S ЙзЦ І ! %у G ГИ9.ГЇЙ (61) Дополнительное к авт. свид-ву — (22) Заявлено 21 11.77 (21) 2548635/30-15 с присоединением заявки № — Государственный комитет В06В 1/16 (23) Приоритет — СССР Опубликовано 15 07.81. по делам изобретений и открытий Бюллетень №26 Дата опубликования описания 25.07.81 (72) Авторы изобретения (71) Заявитель (51) М.Кл. 3 (53) УДК 631 362 .2(088 8) Е. С. Гончаров, А. Н Прилуцкий и В. И. Шевчук Украинский научно-исследовательский институт механизации и авюматизации сельского хозяйства (54) УСТРОЙСТВО ДЛЯ ПРИВОДА В КОЛЕБАТЕЛЬНОЕ ДВИЖЕНИЕ РЕШЕТ ВИБРОЦЕНТРОБЕЖНОЙ ЗЕРНООЧИСТИТЕЛЬНОЙ МАШИНЫ I Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано для обеспечения возвратно -поступательного движения решетного барабана виброцентробежной ??рноочистительной машины Известно устройство для привода в колебательное движение решет виброцентробежной зерноочистительной машины, содержащее приводной вал, ременную передачу, ведомый шкив с кривошипным валом, установленным в корпусе вибратора, подвешенном к неподвижному основанию очистительного блока [1 ] Недостатком такого вибратора является повышенное скольжение ремня на ведомом шкиву, что снижает надежность и поп говечность передачи. Цель изобретения — повышение надежности устройства и упрощение конструкции. Указанная цель достигается тем. что ведомый шкив установлен эксцентрично с эксцентриситетом, направленным противоположно кривошипу и равным по величине амплитуде качания оси кривошипного вала, а оси кривошипного и приводного валов размещены в плоскости, перпендикулярной направлению колебаний решет; корпус вибратора соединен с кожухом машины посредством пружин. [{а фиг 1 изображен продольный разрез устройеі ви; на фиг 2 — вид устройства спереди. Корпус 1 вибратора с кривошипным валом 2 шарнирно подвешен к неподвижному основанию 3 зерноочистительного блока Эксцентричный шкив 4 одет на кривошипный вал 2 так, что его ось совмещена относительно оси вала в сторону смещения центров масс балансирных грузов 5. Ремень 6 соединяет вибратор с ведущим шкивом 7, установленным на валу электродвигателя 3 Корпус 1 вибратора соединен с кожухом машины пружиной 9 так, что последняя осуществляет натяжение ремня 6, причем ось кривошипного вала 3, ось качания вибратора и ось шагуна 10 с закрепленным на нем решетным барабаном 11 виброцентробежной машины находятся в одной вертикальной плоскости при крайних положениях решетного барабана Устройство работает следующим образом. Движение от ведущего шкива 7 ремнем 6 передается на ведомый шкив 4. При вра 845867 щении кривошипного вала 2 с балансирными грузами 5 создает сила инерции, вертикальная составляющая которой компенсируется силой инерции массы колеблющегося решетного барабана, а горизонтальная составляющая — силой инерции качающейся массы вибратора. При постоянных массах грузов 5 и колеблющейся части вибратора ось кривошипного вала 2 перемещается по закону гармонических колебаний. Путем закрепления на кривошипном валу ведомого шкива 4 эксцентрично при смещении оси шкива в сторону центров масс грузов 5 и эксцентриситете, равном амплитуде колебаний кривошипного вала, достигается постоянство натяжения ремня 6. Применение такого устройства для привода в колебательное движение решет вибрационной зерноочистительной машины повышает надежность, упрощает конструкцию и обеспечивает компактность привода Формула изобретения 1 Устройство для привода в колебательное движение решет виброцентробежной зер 10 20 ноочистителыюи машины, содержащее приводной вал, ременную передачу, ведомый шкив с кривошипным валом, установленным в корпусе вибратора, подвешенном к неподвижному основанию очистительного блока, отличающееся тем. что, с целью повышения надежности устройства и упрощений конструкции, ведомый шкив установлен эксцентрично с эксцентриситетом, направленным противоположно кривошипу и равным по величине амплитуде качания оси кривошипного вала, а оси кривошипного и приводного валов размещены в плоскости, перпендикулярной направлению колебания решет. 2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения постоянства натяжения приводного ремня, корпус вибратора соединен с кожухом машины посредством пружины. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР по заявке № 2545459/18-28, кл В 06 В 1/16, 1977 (прототип) Фиг.г фиг 1 Составитель С Панова Редактор Т Девятко Техред А Бойкас Корректор О Билак Заказ 5270/3 Тираж 527 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, ул. Проектная, 4
