Склад для резистивного плівкового електронагрівника

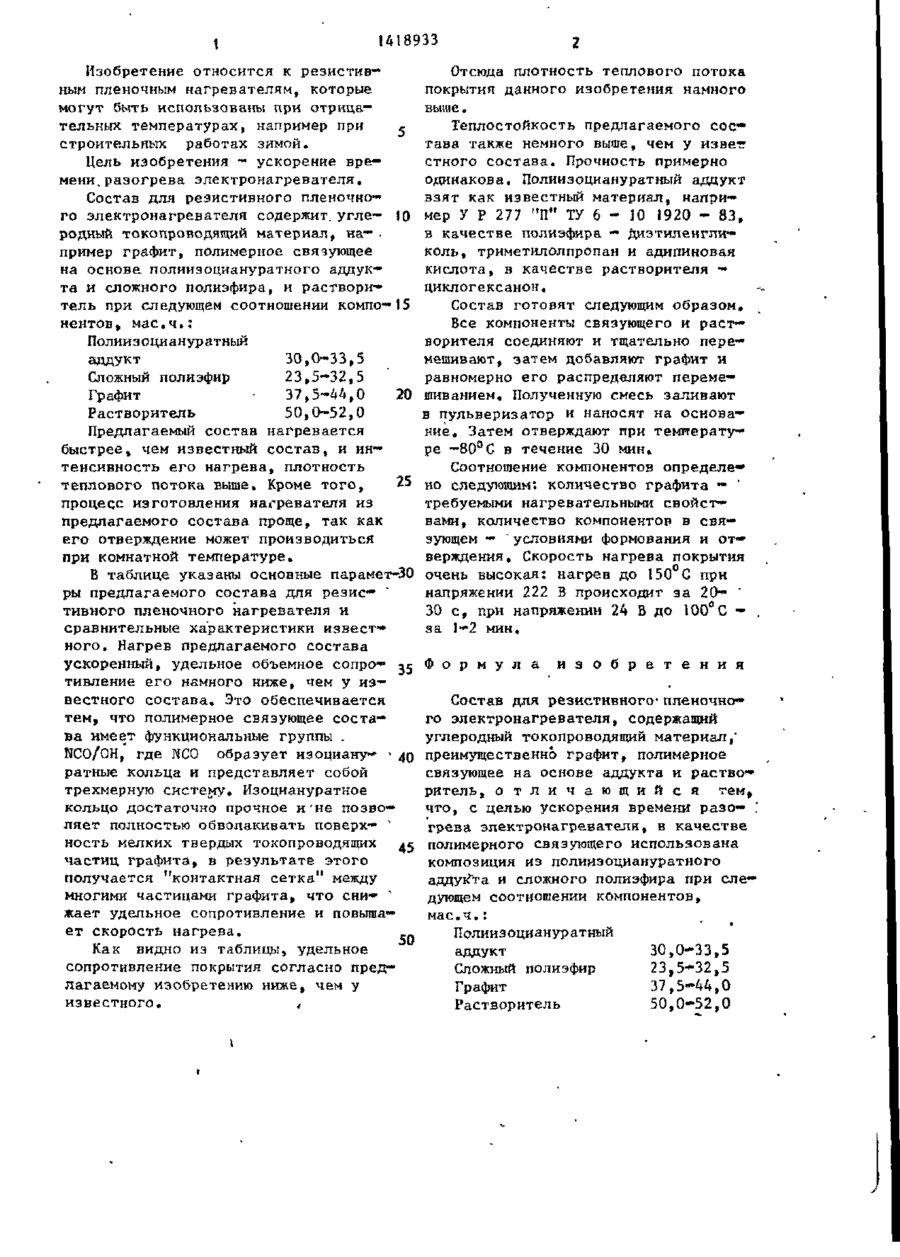

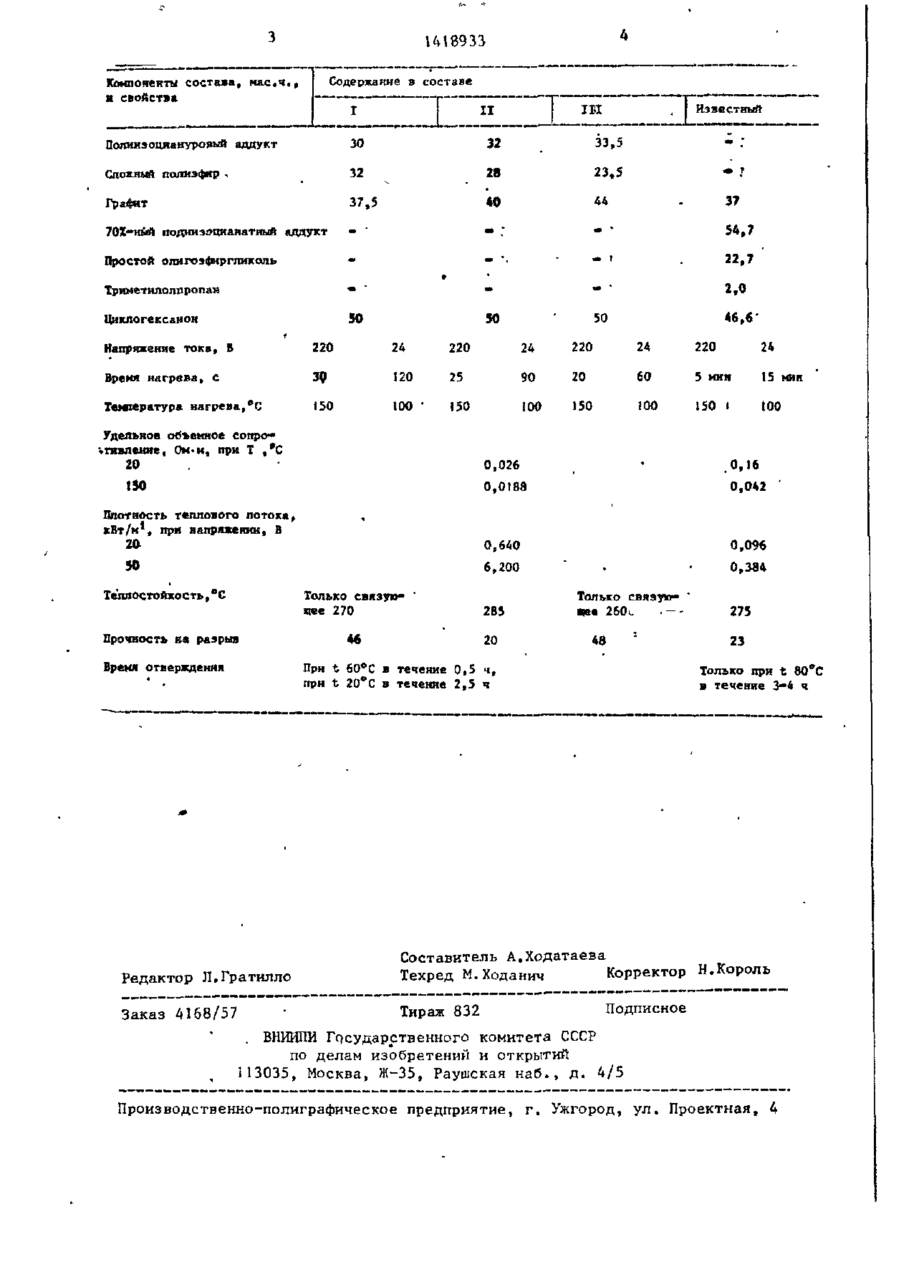

Изобретение относится к электротехнике. Цель изобретения — ускоч рение времени разогрева электронаг гревателя, В состав, содержащий то-* копроводявдий углеродный материал, например графит, введена в качестве связующего композиция, содержащая полиизоциануратный аддукат и сложный полиэфир* В качестве сложного поли-г " эфира используют синтез диэтиленгликоля, триметилолпропана и адипиновой кислоты. Б качестве растворителя используют циклогексанон. Состав позволяет быстрее выходить на рабочий режим, что необходимо для обогрева в зимних условиях. 1 табл. 00 , * * • * 1 1418933 Изобретение относится к резистивОтсюда плотность теплового потока ным пленочным нагревателям, которые покрытия данного изобретения намного могут быть использованы при отрицавыше. тельных температурах, например при * Теплостойкость предлагаемого сосстроительных работах зимой. тава также немного выше, чем у изветг стного состава. Прочность примерно Цель изобретения - ускорение вреодинакова, Полииэоциануратныи аддукт мени, разогрева электронагревателя. взят как известный материал, наприСостав для резистивного пленочного электронагревателя содержит, угле— fО мер У Р 277 "П" ТУ 6 - J0 1920 - 83, з качестве полиэфира — диэтиленгли— родный токопроводящий материал, на* • коль, триметилолпропан и адипиновая пример графит, полимерное связующее кислота, в качестве растворителя — на основе, полиизоциануратного аддук— циклогексанон. та и сложного полиэфира, и раствори— тель при следующем соотношении компо—15 Состав готовят следующим образом. нентов, мас.ч.: Все компоненты связующего и растворителя соединяют и тщательно переПолииэоциануратныи мешивают, затем добавляют графит и аддукт 30,0-33,5 равномерно его распределяют перемеСложный полиэфир 23„5-32,5 Графит 37,5-44,0 20 шиванием. Полученную смесь заливают в пульверизатор и наносят на основаРастворитель 50,0-52,0 ние. Затем отверждают при температуПредлагаемый состав нагревается ре -80°С в течение 30 мин. быстрее, чем известный состав, и интенсивность его нагрева, плотность Соотношение компонентов определе— теплового потока выше. Кроме того, 25 но следующим; количество графита — процесс изготовления нагревателя из требуемыми нагревательными свойстпредлагаемого состава проще, так как вами, количество компонентов в свяего отверждение может производиться зующем — условиями формования и отпри комнатной температуре. верждения. Скорость нагрева покрытия В таблице указаны основные парамет-30 очень высокая: нагрев до 150 С при напряжении 222 В происходит за 20ры предлагаемого состава для резис— 30 с, при напряжении 24 В до 100°С — . тивного пленочного нагревателя и за 1-2 мин. сравнительные характеристики известного. Нагрев предлагаемого состава ускоренный, удельное объемное сопро— 35 Ф о р м у л а и з о б р е т е н и я тивление его намного ниже, чем у известного состава» Это обеспечивается Состав для резистнвного* пленочнотем, что полимерное связующее состаго электронагревателя, содержащий ва имеет функциональные группы . углеродный токолроводящий материал,' NCO/OH, где NCO образует изоциану— • 40 преимущественно графит, полимерное ратные кольца и представляет собой связующее на основе аддукта и раство** трехмерную систему, Изоциануратное ритель, о т л и ч а ю щ и й с я тем, кольцо достаточно прочное и не позвочто, с целью ускорения времени разо— ; ляет полностью обвола-кивать поверх-* ' грева электронагревателя, в качестве ность мелких твердых тохопроводящих 45 полимерного связующего использована частиц графита» в результате этого композиция из полиизоциануратного получается "контактная сетка" между аддук^та и сложного полиэфира при слемногими частицами графита, что сни-» ' дующем соотношении компонентов, жает удельное сопротивление и повышамас.ч.: ет скорость нагрева. Полиизоциануратный 50 Как видно из таблицы, удельное аддукт 30,0-3 3,5 сопротивление покрытия согласно предСложный полиэфир 23,5-*Р32,5 лагаемому изобретению ниже, чем у Графит 37,5-44,0 известного. Растворитель 50,0-52,0 4 1418933 Содержание в составе Компоненты состава, кас.ч., н свойства II I U Т m Известный 32 33,5 * * 32 28 23,5 * ? Графит 37,5 40 44 37 70Х*нйй подинэоциаяатиый аддукт - ' - : Простой олигоэфиргликоль Поякнэоциаяурояый аддукт 30 Сложяьй полиэфир л 54,7 • ' Триметилолпропан 22,7 2,0 50 Циклогексанон 46,6* 50 50 Напряжение тока, В 220 24 220 24 220 24 220 24 Время нагрева, с 3Q 120 25 90 20 60 5 мин 15 мин 150 100 150 100 150 100 150 і 100 С Температура нагрева, С Удельное объемное сопро"" •тивление, Ом-м, при Т ,*С 20 0,026 0,0188 0,640 Плотность теплового потока, кВт/м , при напряжении,В 20 Только саязую- " цеє 270 Прочность на раэрьш Время отверждения 46 285 20 Только свяэуюцєв 260і. .—48 : При t 60*С в течение 0,5 ч, при t 20*С в течение 2,5 ч Редактор Л.Гратилло Заказ 4168/57 0,384 0,042 ' • 50 Теплостойкость,1^ 0,096 6,200 150 0,16 275 23 Только при t 80eC в течение 3-4 ч Составитель А.Ходатаева Техред М.Ходанич Корректор Н.Король " Тираж 832 Подписное . Б И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 V.J
