Барабан для намотки гнучких довгомірних виробів

Номер патенту: 2759

Опубліковано: 26.12.1994

Автор: Михайлик Олександр Герасимович

Завантажити PDF файл.

Формула / Реферат

Барабан для намотки гибких длинномерных изделий, содержащий участок для намотки и ограничительные фланцы с канавками и рамами, отличающийся тем, что, с целью повышения удоб­ства пользования и повышения сохранности изделий, участок для намотки представляет собой пустотелые усеченные конусы, снабженные в вер­хней части цилиндрическими элементами с отверстиями, один из цилиндрических элементов выполнен с меньшим диаметром и в нем смонтирована трубка с внутренней резьбой, в которой установлены фиксаторы, при этом один из пустотелых усеченных конусов снабжен выступом для взаимодействия с другим пустотелым усечен­ным конусом, а основания последних закреплены на ограничительных фланцах, на одном из кото­рых выполнены заплечики.

Текст

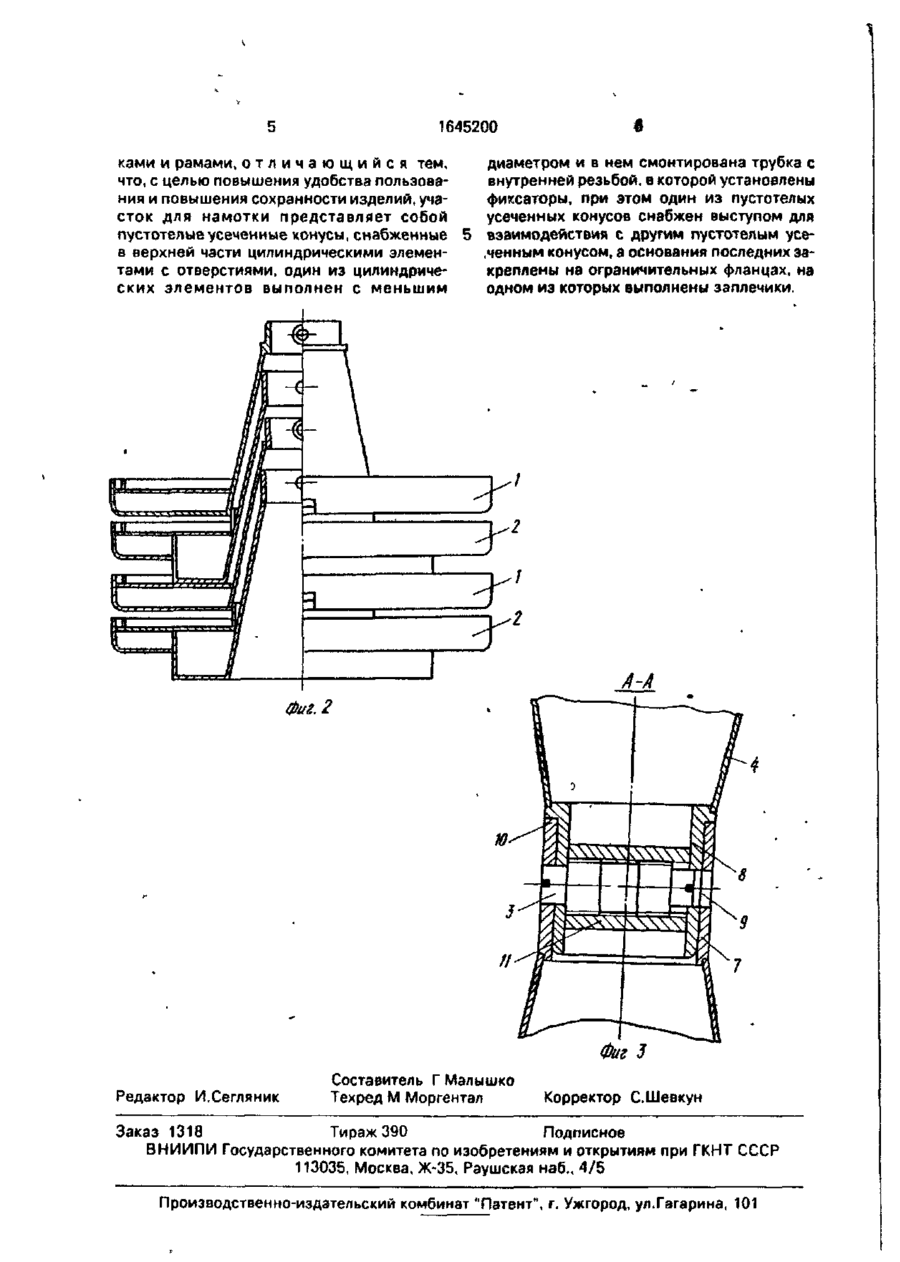

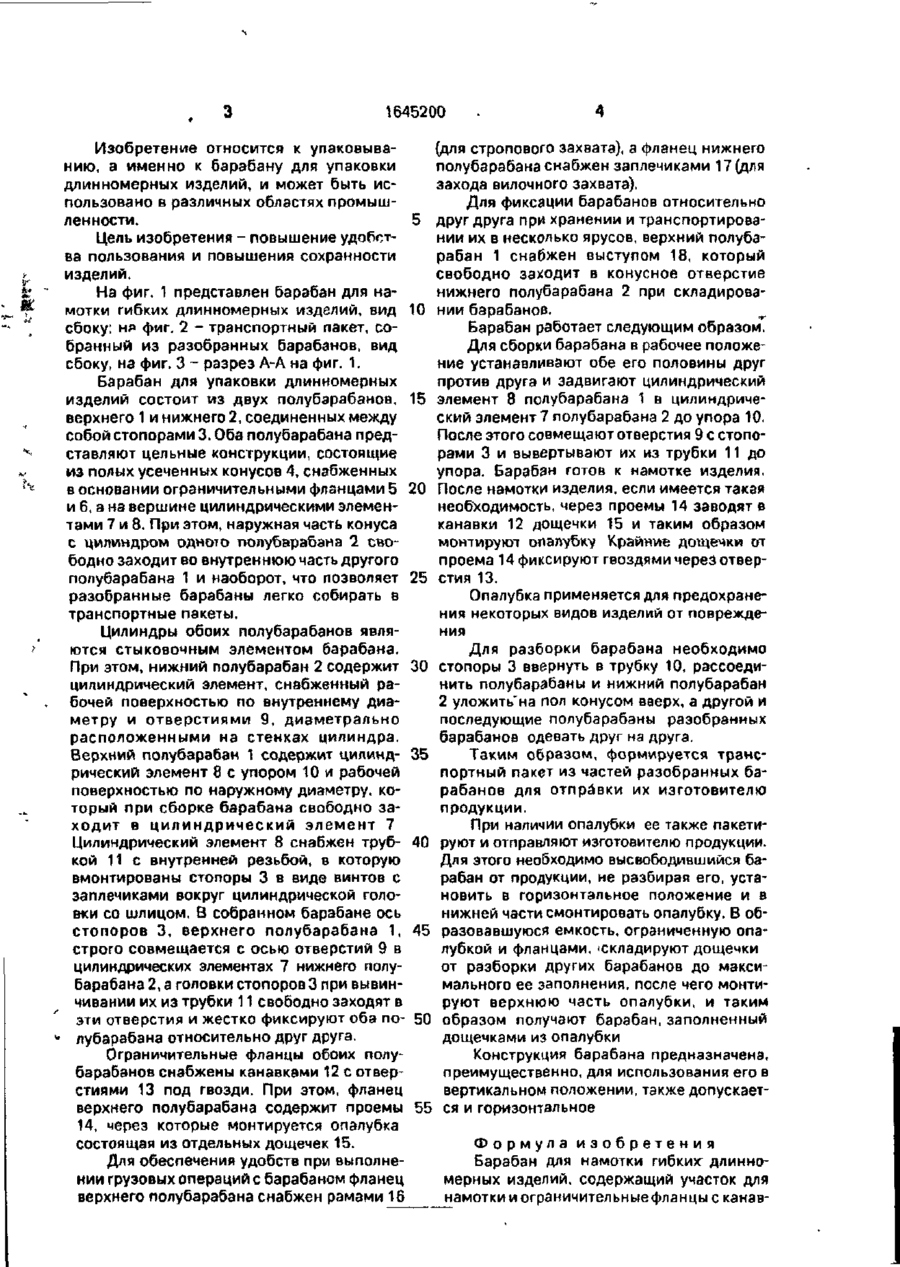

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (П) Г ;• '. : ' (22)14.06.89 ;'**'. (46)30.04.91. Бюл. N-16 (71) Завод резиновых технических изделий (72) А.Г.Михайлик (53)621.798.5(088.8) • " (56) Авторское свидетельство СССР Г* 1359215, кл. В 65 D 85/676, 1985, (54) БАРАБАН ДЛЯ НАМОТКИ ГИБКИХ ДЛИННОМЕРНЫХ ИЗДЕЛИЙ (57) Изобретение относится к упаковыванию, а именно к барабану для намотки длинномерных изделий, можут быть использовано в различных отраслях промышленности и направлена на повышение удобства пользования и повышение сохран ности изделий. Барабан для намотки гибких длинномерных изделий содержит участок для намотки, представляющий собой пустотелые усеченные конусы 4, снабженные в верхней части цилиндрическими элементами 7 и 8 с отверстиями. Один из цилиндрических элементов выполнен с меньшим диаметром и в нем смонтирована трубка с внутренней резьбой, в которой установлены стопоры 3. Один из пустотелых усеченных конусов 4 снабжен выступом 18 для взаимодействия с другим пустотелым усеченным • конусом 4, а основания последних закреплены на ограничитетепьны*< фланцах 5 и 6, на одном из которых выполнены заплечики 17. 3 ил. JUI» 1645200 Изобретение относится к упаковыва(для стропового захвата), а фланец нижнего нию, а именно к барабану для упаковки полубарабана снабжен заплечиками 17 (для длинномерных изделий, и может быть исзахода вилочного захвата). пользовано в различных областях промышДля фиксации барабанов относительно ленности. 5 друг друга при хранении и транспортировании их в несколько ярусов, верхний полубаЦель изобретения - повышение удобстрабан 1 снабжен выступом 18, который ва пользования и повышения сохранности свободно заходит в конусное отверстие изделий. нижнего полубарабана 2 при складировзНа фиг. 1 представлен барабан для на10 нии барабанов. мотки гибких длинномерных изделий, вид сбоку; ня фиг. 2 - транспортный пакет, соБарабан работает следующим образом. бранный из разобранных барабанов, вид Для сборки барабана в рабочее положесбоку, на фиг. 3 - разрез А-А на фиг. 1. ние устанавливают обе его половины друг против друга и задвигают цилиндрический Барабан для упаковки длинномерных 15 элемент 8 полубарабана 1 в цилиндричеизделий состоит из двух лолубэрабанов, ский элемент 7 полубарабана 2 до упора 10. верхнего 1 и нижнего 2, соединенных между После этого совмещают отверстия 9 с стопособой стопорами 3. Оба полубарабана предрами 3 и вывертывают их из трубки 11 до ставляют цельные конструкции, состоящие упора. Барабан готов к намотке изделия. из полых усеченных конусов 4, снабженных в основании ограничительными фланцами 5 20 После намотки изделия, если имеется такая необходимость, через проемы 14 заводят в и 6, а на вершине цилиндрическими элеменканавки 12 дощечки 15 и таким образом тами 7 и 8. При этом, наружная часть конуса монтируют опалубку Крайние дощечки от с цилиндром одного полубарабана 2 свопроема 14 фиксируют гвоздями через отвербодно заходит во внутреннюю часть другого полубарабана 1 и наоборот, что позволяет 25 стия 13. разобранные барабаны легко собирать в Опалубка применяется для предохранетранспортные пакеты. ния некоторых видов изделий от повреждения Цилиндры обоих полубарабанов являются стыковочным элементом барабана. Для разборки барабана необходимо При этом, нижний полубарабан 2 содержит 30 стопоры 3 ввернуть в трубку 10, рассоедицилиндрический элемент, снабженный ранить полубарабаны и нижний полубарабан бочей поверхностью по внутреннему диа2 уложитьна пол конусом вверх, а другой и метру и отверстиями 9, диаметрально последующие полубарабаны разобранных расположенными на стенках цилиндра. барабанов одевать друг на друга. Верхний полубарабан 1 содержит цилинд- 35 Таким образом, формируется трансрический элемент 8 с упором 10 и рабочей портный пакет из частей разобранных баповерхностью по наружному диаметру, корабанов для отправки их изготовителю торый при сборке барабана свободно запродукции. ходит в цилиндрический элемент 7 При наличии опалубки ее также пакетиЦилиндрический элемент 8 снабжен труб- 40 руют и отправляют изготовителю продукции. кой 11 с внутренней резьбой, в которую Для этого необходимо высвободившийся бавмонтированы стопоры 3 в виде винтов с рабан от продукции, не разбирая его, устазаплечиками вокруг цилиндрической голоновить в горизонтальное положение и в вки со шлицом. В собранном барабане ось нижней части смонтировать опалубку. В обстопоров 3, верхнего полубарабана 1, 45 разовавшуюся емкость, ограниченную опастрого совмещается с осью отверстий 9 в лубкой и фланцами, 'складируют дощечки цилиндрических элементах 7 нижнего полуот разборки других барабанов до максибарабана 2, а головки стопоров 3 при вывинмального ее заполнения, после чего монтичивании их из трубки 11 свободно заходят в руют верхнюю часть опалубки, и таким эти отверстия и жестко фиксируют оба по- 50 образом получают барабан, заполненный лубарабана относительно друг друга. дощечками из опалубки Ограничительные фланцы обоих полуКонструкция барабана предназначена, барабанов снабжены канавками 12 с отверпреимущественно, для использования его в стиями 13 под гвозди. При этом, фланец вертикальном положении, также допускаетверхнего полубарабана содержит проемы 55 ся и горизонтальное 14, через которые монтируется опалубка состоящая из отдельных дощечек 15. Формула изобретения Для обеспечения удобств при выполнеБарабан для намотки гибких" длиннонии грузовых операций с барабаном фланец мерных изделий, содержащий участок для верхнего полубарабана снабжен рамами 16 намотки и ограничительные фланцы с канав 1645200 ками и рамами, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства пользования и повышения сохранности изделий, участок для намотки представляет собой пустотелые усеченные конусы, снабженные в верхней части цилиндрическими элементами с отверстиями, один из цилиндрических элементов выполнен с меньшим $ диаметром и в нем смонтирована трубка с внутренней резьбой, в которой установлены фиксаторы, при этом один из пустотелых усеченных конусов снабжен выступом для взаимодействия с другим пустотелым усе.ценным конусом, а основания последних закреплены на ограничительных фланцах, на одном из которых выполнены заплечики. А-А Фиг. 2 Фиг 3 Редактор И.Сегляник Составитель Г Малышко Техред М Моргентал Корректор С.Шевкун Заказ 1318 Тираж 390 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Drum for winding of flexible lengthy articles

Автори англійською

Mykhailyk Oleksandr Herasymovych

Назва патенту російською

Барабан для намотки гибких длинномерных изделий

Автори російською

Михайлик Александр Герасимович

МПК / Мітки

МПК: B65D 85/67

Мітки: довгомірних, намотки, гнучких, виробів, барабан
