Пневматичний віброзбудник

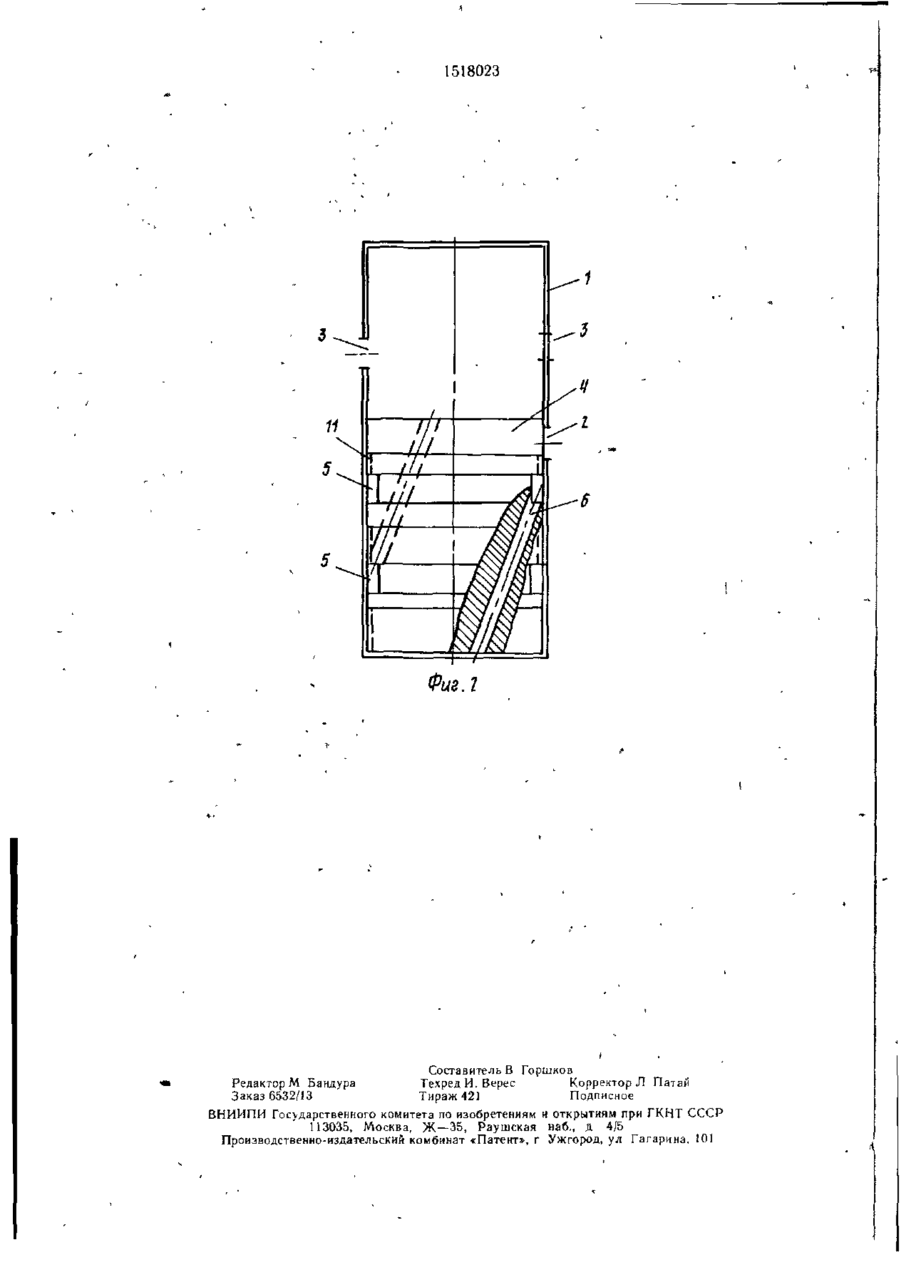

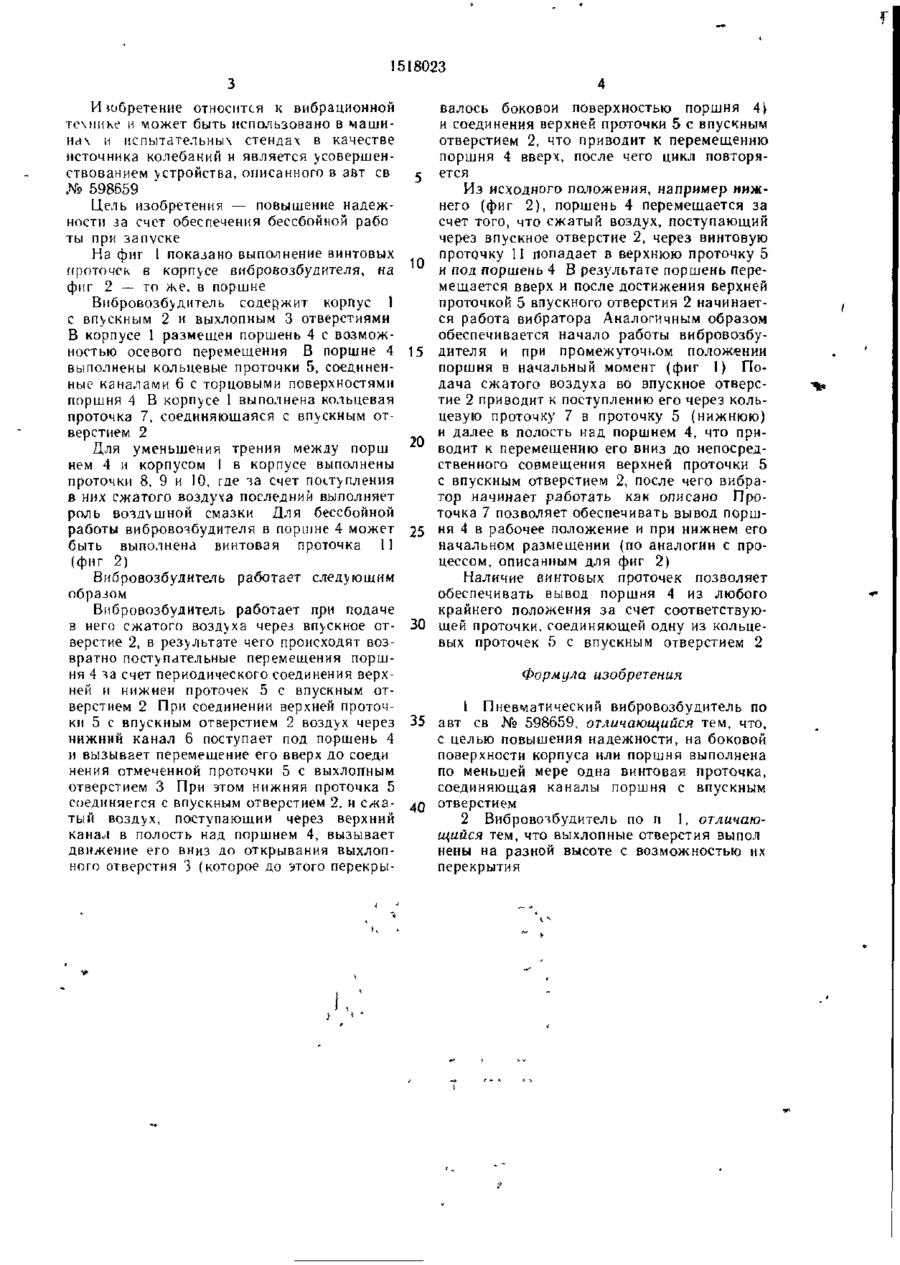

Изобретение относится к вибрационной технике и может быть использовано в машинах и испытательных стендах в качестве источников колебаний Целью изобретения является повышение надежности за счет обеспечения бессбойной работы при запуске. При подаче сжатого воздуха через впускное отверстие 2 он через кольцевые проточки 5 и каналы 6 воздействует на поршень 4, который совершает возвратно-поступательные движения 1 І п ф-лы, 2 ил if) 00 О № Фиг.1 1518023 Изобретение относится к вибрационной технике и может быть использовано в машинах и испытательных стендах в качестве источника колебаний и является усовершенствованием устройства, описанного в авт ев № 598659 Цель изобретения — повышение надежности за счет обеспечения бессбойной рабо ты при запуске На фиг 1 показано выполнение винтовых проточек в корпусе вибровозбудителя, на фиг 2 — то же. в поршне Вибровозбудитель содержит корпус 1 с впускным 2 и выхлопным 3 отверстиями В корпусе 1 размещен поршень 4 с возможностью осевого перемещения В поршне 4 выполнены кольцевые проточки 5, соединенные каналами 6 с торцовыми поверхностями поршня 4 В корпусе 1 выполнена кольцевая проточка 7, соединяющаяся с впускным отверстием 2 Для уменьшения трения между порш нем 4 и корпусом 1 в корпусе выполнены проточки 8, 9 и 10, где за счет поступления в них сжатого воздуха последний выполняет роль воздушной смазки Для бессбойной работы вибровозбудителя в поршне 4 может быть выполнена винтовая проточка I1 (фиг 2) Вибровозбудитель работает следующим образом Вибровозбудитель работает при подаче в него сжатого воздуха через впускное отверстие 2, в результате чего происходят возвратно поступательные перемещения поршня 4 за счет периодического соединения верхней и нижней проточек 5 с впускным отверстием 2 При соединении верхней проточки 5 с впускным отверстием 2 воздух через нижний канал 6 поступает под поршень 4 и вызывает перемещение его вверх до соеди нения отмеченной проточки 5 с выхлопным отверстием 3 При этом нижняя проточка 5 соединяется с впускным отверстием 2, и сжатый воздух, поступающий через верхний канал в полость над поршнем 4, вызывает движение его вниз до открывания выхлопного отверстия 3 (которое до этого перекры 10 15 20 25 30 валось боковой поверхностью поршня 4) и соединения верхней проточки 5 с впускным отверстием 2, что приводит к перемещению поршня 4 вверх, после чего цикл повторяется Из исходного положения, например нижнего (фиг 2), поршень 4 перемещается за счет того, что сжатый воздух, поступающий через впускное отверстие 2, через винтовую проточку 11 попадает в верхнюю проточку 5 и под поршень 4 В результате поршень перемещается вверх и после достижения верхней проточкой 5 впускного отверстия 2 начинается работа вибратора Аналогичным образом обеспечивается начало работы вибровозбудителя и при промежуточном положении поршня в начальный момент (фиг 1} Подача сжатого воздуха во впускное отверстие 2 приводит к поступлению его через кольцевую проточку 7 в проточку 5 (нижнюю) и далее в полость над поршнем 4, что приводит к перемещению его вниз до непосредственного совмещения верхней проточки 5 с впускным отверстием 2, после чего вибратор начинает работать как описано Проточка 7 позволяет обеспечивать вывод поршня 4 в рабочее положение и при нижнем его начальном размещении (по аналогии с процессом, описанным для фиг 2) Наличие винтовых проточек позволяет обеспечивать вывод поршня 4 из любого крайнего положения за счет соответствующей проточки, соединяющей одну из кольцевых проточек 5 с впускным отверстием 2 Формула изобретения 1 Пневматический вибровозбудитель по 35 авт ев № 598659, отличающийся тем, что, с целью повышения надежности, на боковой поверхности корпуса или поршня выполнена по меньшей мере одна винтовая проточка, соединяющая каналы поршня с впускным 40 отверстием 2 Вибровозбудитель по п 1, отличающийся тем, что выхлопные отверстия выпол нены на разной высоте с возможностью их перекрытия 1518023 Фив. 2 Составитель В Горшков Редактор М Бандура Техред И. Верес Корректор Л Патай Заказ 6532/13 Тираж 421 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
