Ручний труборіз максимова є.м.

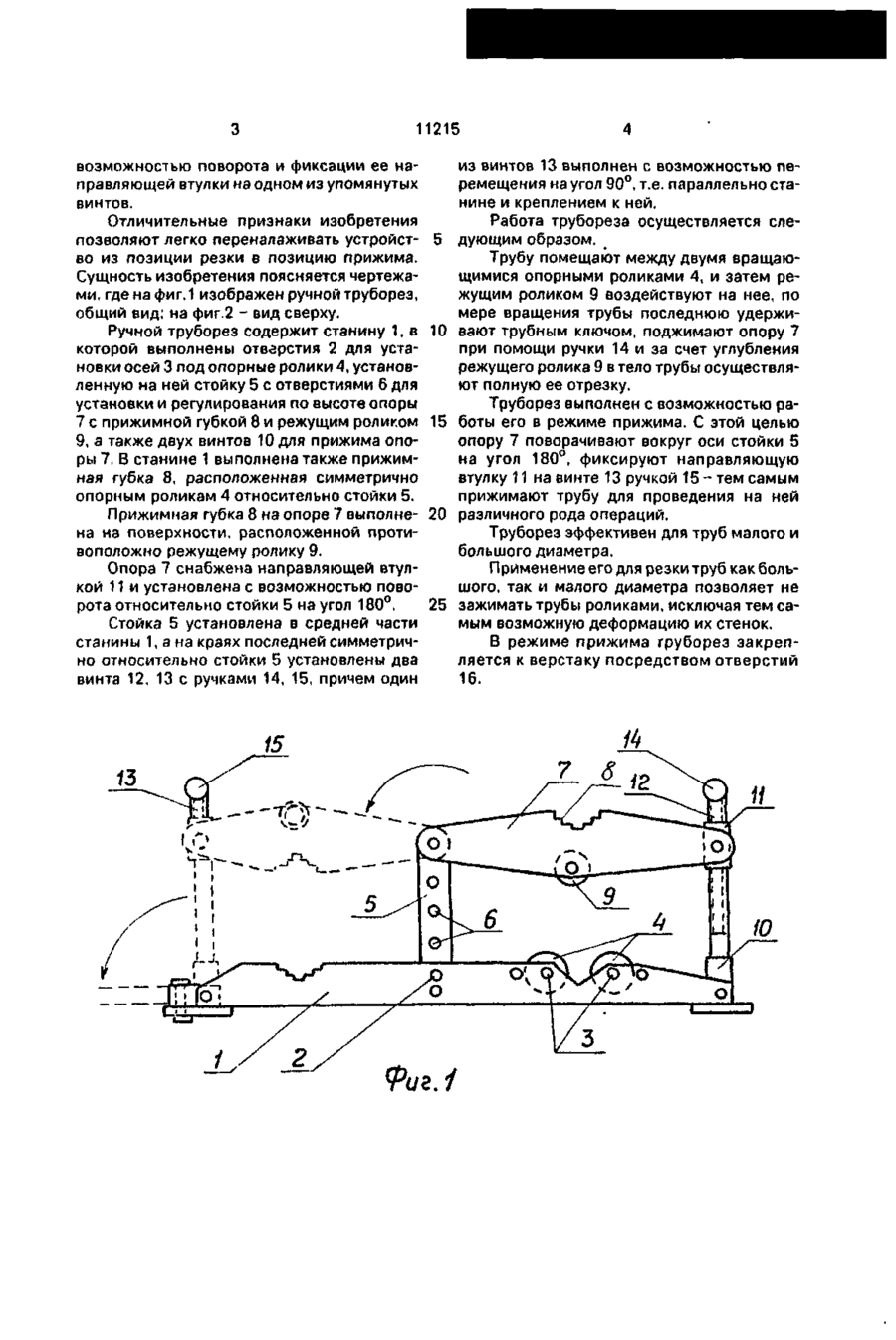

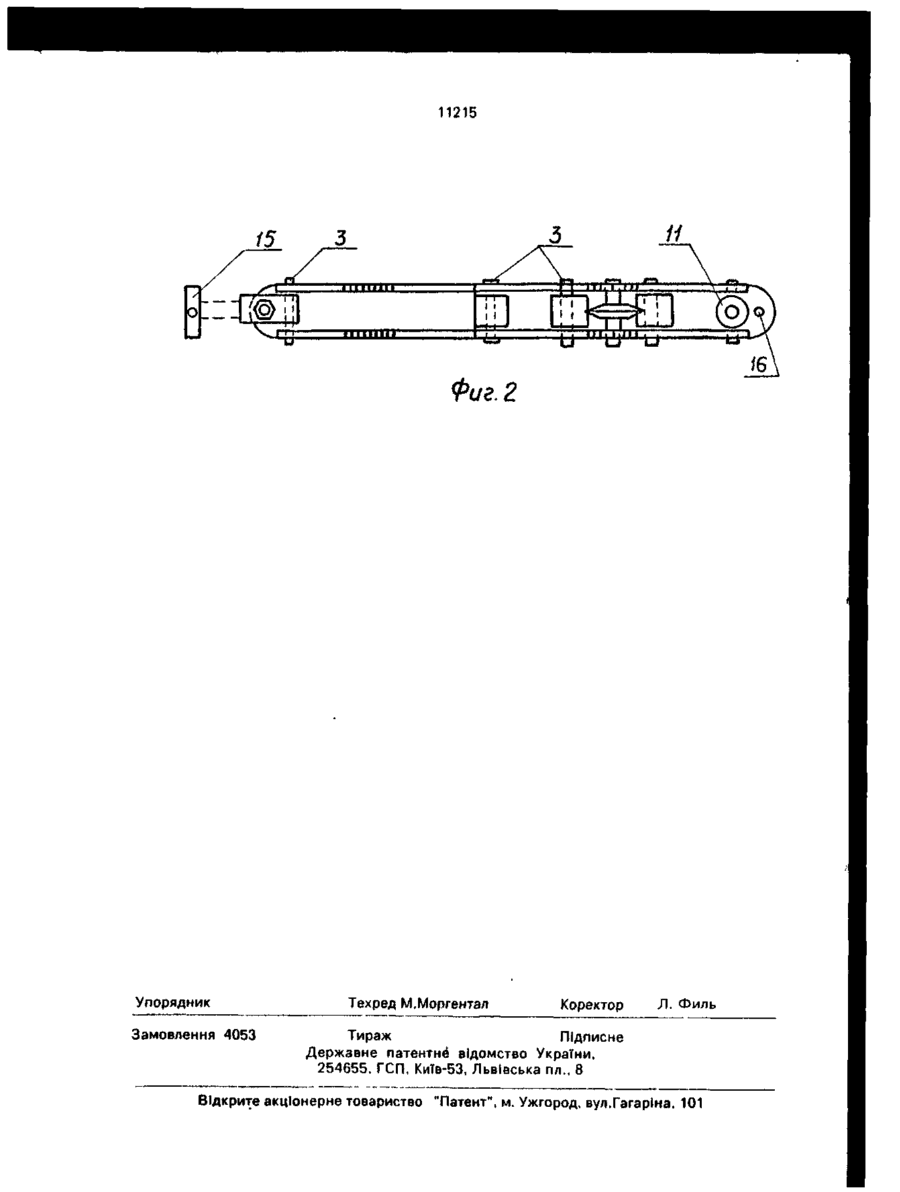

Ручной труборез, содержащий станину с опорными роликами под трубу, установленную на ней стойку с отверстиями, оси которых расположены в горизонтальной плоскости, опору с режущим инструментом, смонтированную на стойке с возможностью регулируемого положения, о т л и ч а ю щ и й с я тем, что он снабжен двумя винтами, расположенными симметрично относительно стойки по краям станины с возможностью поворота и фиксации одного из них вдоль нее, направляющей втулкой, смонтированной на опоре, при этом станина выполнена с прижимной губкой, расположенной симметрично опорным роликам относительно стойки, опора выполнена с прижимной губкой на поверхности, расположенной противоположно режущему инструменту и установлена с возможностью поворота и фиксации ее направляющей втулки на одном из упомянутых винтов. Изобретение относится к обработке металлов давлением, в частности к слесарно-монтажному инструменту, предназначенному для ручной резки труб. Известен ручной труборез, содержащий станину с опорными роликами под трубу, установленную на ней стойку с отверстиями, оси которых расположены в горизонтальной плоскости, опору с режущим инструментом, смонтированную на стойке с возможностью регулируемого положения. Известный труборез может использоваться только для резки труб. В основу изобретения поставлена задача создания ручного трубореза, в котором благодаря наличию новых конструктивных элементов и их связям с известными элементами обеспечивается возможность его работы в режиме прижима, при котором зажимают трубу для проведения на ней различного рода операций, и за счет этого рас ширяют технологические возможности устройства. Поставленная задача решается тем, что ручной труборез, содержащий станину с опорными роликами под трубу, установленную на ней стойку с отверстиями, оси которых расположены в горизонтальной плоскости, опору с режущим инструментом, смонтированную на стойке с возможностью регулируемого положения, согласно изобретению, снабжен двумя винтами, расположенными симметрично относительно стойки по краям станины с возможностью поворота и фиксации одного из них вдоль нее, направляющей втулкой, смонтированной на опоре, при этом станина выполнена с прижимной губкой, расположенной симметрично опорным роликам относительно стойки, опора выполнена с прижимной губкой на поверхности, расположенной противоположно режущему инструменту и установлена с С > ел О 11215 возможностью поворота и фиксации ее направляющей втулки на одном из упомянутых винтов. Отличительные признаки изобретения позволяют легко переналаживать устройство из позиции резки в позицию прижима. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен ручной труборез, общий вид; на фиг.2 - вид сверху. Ручной труборез содержит станину 1, в 10 которой выполнены отверстия 2 для установки осей 3 под опорные ролики 4, установленную на ней стойку 5 с отверстиями 6 для установки и регулирования по высоте опоры 7 с прижимной губкой 8 и режущим роликом 15 9, а также двух винтов 10 для прижима опоры 7. В станине 1 выполнена также прижимная губка 8, расположенная симметрично опорным роликам 4 относительно стойки 5. Прижимная губка 8 на опоре 7 выполне- 20 на на поверхности, расположенной противоположно режущему ролику 9. Опора 7 снабжена направляющей втулкой 11 и установлена с возможностью поворота относительно стойки 5 на угол 180°. 25 Стойка 5 установлена в средней части станины 1, а на краях последней симметрично относительно стойки 5 установлены два винта 12, 13 с ручками 14, 15, причем один 13 Фиг.1 из винтов 13 выполнен с возможностью перемещения на угол 90°, т.е. параллельно станине и креплением к ней. Работа трубореза осуществляется следующим образом. Трубу помещают между двумя вращающимися опорными роликами 4, и затем режущим роликом 9 воздействуют на нее, по мере вращения трубы последнюю удерживают трубным ключом, поджимают опору 7 при помощи ручки 14 и за счет углубления режущего ролика 9 в тело трубы осуществляют полную ее отрезку. Труборез выполнен с возможностью работы его в режиме прижима. С этой целью опору 7 поворачивают вокруг оси стойки 5 на угол 180°, фиксируют направляющую втулку 11 на винте 13 ручкой 15 - тем самым прижимают трубу для проведения на ней различного рода операций. Труборез эффективен для труб малого и большого диаметра. Применение его для резки труб как большого, так и малого диаметра позволяет не зажимать трубы роликами, исключая тем самым возможную деформацию их стенок. В режиме прижима груборез закрепляется к верстаку посредством отверстий 16. 11215 І5 Фиг. 2 Упорядник Замовлення 4053 Техред М.Моргентал Коректор Л. Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
