Формула / Реферат

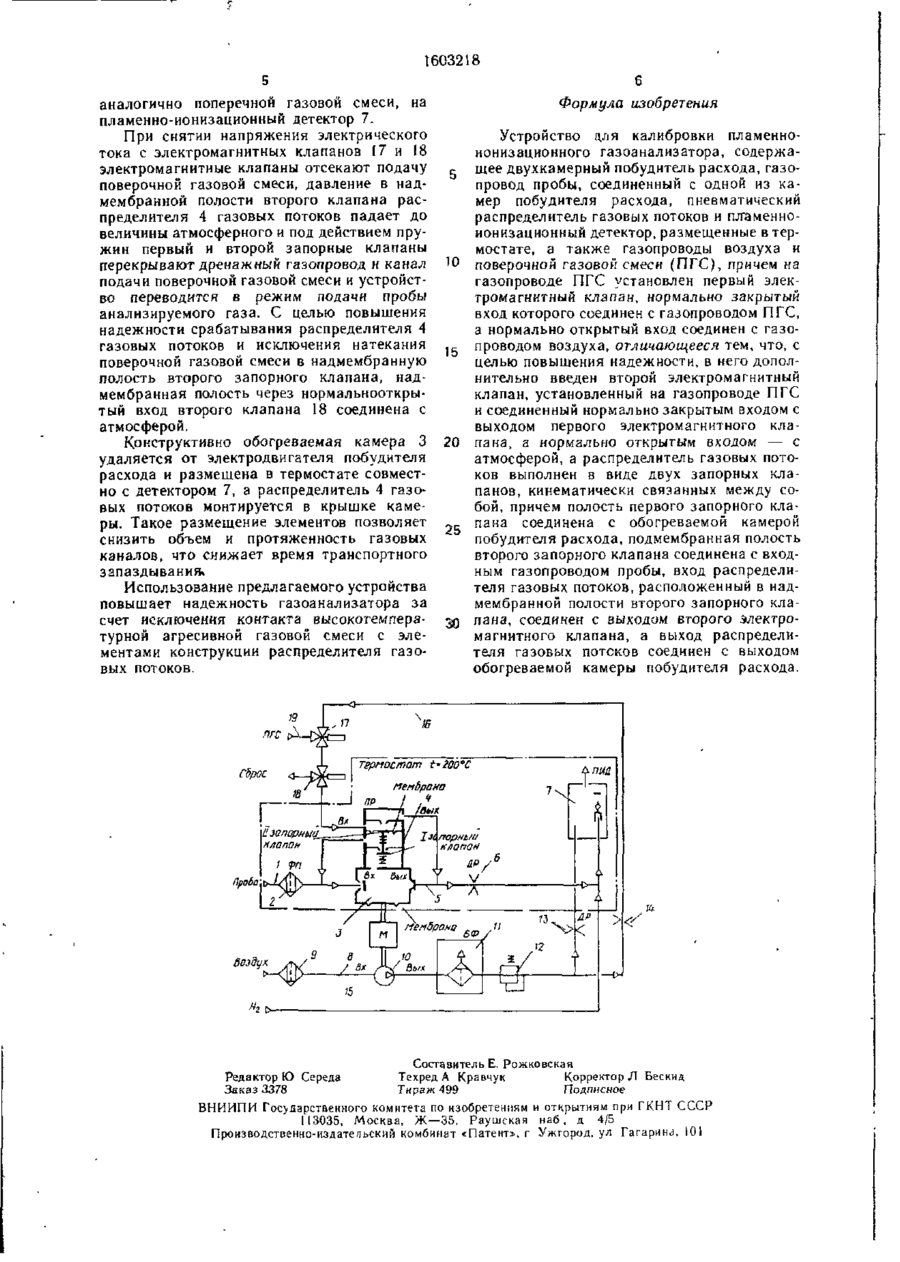

Устройство для калибровки пламенно-ионизационного газоанализатора, содержащее двухкамерный побудитель расхода, газопровод пробы, соединенный с одной из камер побудителя расхода, пневматический распределитель газовых потоков и пламенно-ионизационный детектор, размещенные в термостате, а также газопроводы воздуха и поверочной газовой смеси (ПГС), причем на газопроводе ПГС установлен первый электромагнитный клапан, нормально закрытый вход которого соединен с газопроводом ПГС, а нормально открытый вход соединен с газоне проводом воздуха, отличающееся тем, что, с целью повышения надежности, в него дополнительно введен второй электромагнитный клапан, установленный на газопроводе ПГС и соединенный нормально закрытым входом с выходом первого электромагнитного клапана, а нормально открытым входом - с атмосферой, а распределитель газовых потоков выполнен в виде двух запорных клапанов, кинематически связанных между собой, причем полость первого запорного клапана соединена с обогреваемой камерой побудителя расхода, подмембранная полость второго запорного клапана соединена с входным газопроводом пробы, вход распределителя газовых потоков, расположенный в надмембранной полости второго запорного клапана, соединен с выходом второго электромагнитного клапана, а выход распределителя газовых потоков соединен с выходом обогреваемой камеры побудителя расхода.

Текст

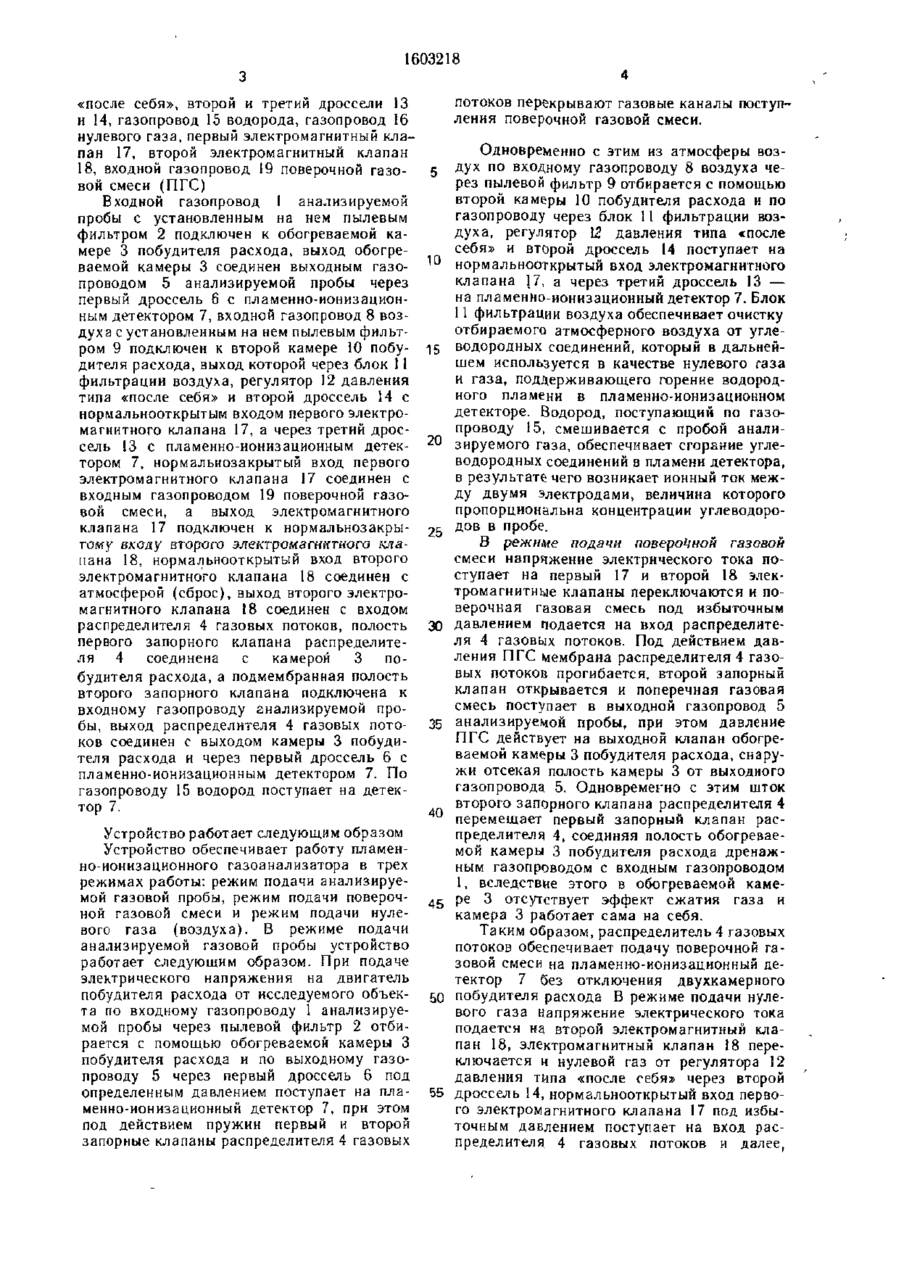

Изобретение относится к области подготовки газовой пробы перед подачей на газоанализатор и может быть использовано при определении углеводородных соединений в составе отходящих газов промышленных предприятий и транспорта Целью изобретения является повышение надежности устройства. Входной газопровод анализируемой пробы с установленным на нем пылевым фильтром подключен к обогреваемой камере побудителя расхода. Выход обогреваемой камеры соединен выходным газопроводом анализируемой пробы через первый дроссель с пламенно-ионизационным детектором, а входной газопровод воздуха с установленным на нем пылевым фильтром подключен к второй камере побудителя расхода. Выход второй камеры через блок фильтрации воздуха, регулятор давления типа «после себя» и через второй дроссель соединен с нормально открытым входом первого электромагнитного клапана, а через третий дроссель — с пламенно-ионизационным детектором. Нормально закрытый вход первого электромагнитного клаплна соединен с входным газопроводом поверочной газовой смеси, а выход первого электромагнитного клапана подключен к' нормально закрытому входу второго злекгромйімитного клапана Нормально открытый е\од второго э.чек тромагнитного клапана соединен с атмосфе рой, выход второго электромагнитного клапана соединен с входом распределителя газовых потоков. Полость первого клапана распределителя соединена с обогреваемой камерой побудителя расхода, а подмембранная полость второго клапана подключена к входному газопроводу анализируемой пробы Выход распределителя газовых потоков соединен с выходом камеры побудителя расхода и через первый дроссель — с пламенно-ионизационным детектором. 1 ил. О 00 to 00 Изобретение относится к подготовке газовой пробы перед подачей на газоанализатор и может быть использовано при определении углеводородных соединений в составе отходящих газов промышленных предприятий и транспорта. Цель изобретения — повышение надежности устройства. На чертеже приведена блок-схема предлагаемого устройства (в режиме подачи ПГС). Устройство содержит входной газопровод 1 анализируемой пробы, фильтр 2 пылевой (пробы), обогреваемую камеру 3 побудителя расхода, распределитель 4 газовых потоков, выходной газопровод 5 анализируемой пробы, первый дроссель 6. пламенно-ионизацион ный детектор 7, входной газопровод 8 воздуха, фильтр 9 пылевой (воздуха), вторую камеру 10 побудителя расхода, блок 11 фильтрации воздуха, регулятор 12 давления типа 1603218 «после себя», второй и третий дроссели 13 и 14, газопровод 15 водорода, газопровод 16 нулевого газа, первый электромагнитный клапан 17, второй электромагнитный клапан 18, входной газопровод 19 поверочной газовой смеси (ПГС) Входной газопровод 1 анализируемой пробы с установленным на нем пылевым фильтром 2 подключен к обогреваемой камере 3 побудителя расхода, выход обогреваемой камеры 3 соединен выходным газопроводом 5 анализируемой пробы через первый дроссель 6 с пламенно-ионизационным детектором 7, входной газопровод 8 воздуха с установленным на нем пылевым фильтром 9 подключен к второй камере 10 побудителя расхода, выход которой через блок 11 фильтрации воздуха, регулятор 12 давления типа «после себя» и второй дроссель 14 с нормальнооткрытым входом первого электромагнитного клапана 17, а через третий дроссель 13 с пламенно-ионизационным детектором 7, нормальнозакрытый вход первого электромагнитного клапана 17 соединен с входным газопроводом 19 поверочной газовой смеси, а выход электромагнитного клапана 17 подключен к нормальнозакрытому входу второго электромагнитного клапана 18, нормальнооткрытый вход второго электромагнитного клапана 18 соединен с атмосферой (сброс), выход второго электромагнитного клапана 18 соединен с входом распределителя 4 газовых потоков, полость первого запорного клапана распределителя 4 соединена с камерой 3 побудителя расхода, а подмембранная полость второго запорного клапана подключена к входному газопроводу анализируемой пробы, выход распределителя 4 газовых потоков соединен с выходом камеры 3 побудителя расхода и через первый дроссель 6 с пламенно-ионизационным детектором 7. По газопроводу 15 водород поступает на детектор 7. Устройство работает следующим образом Устройство обеспечивает работу пламенно-ионизационного газоанализатора в трех режимах работы: режим подачи анализируемой газовой пробы, режим подачи поверочной газовой смеси и режим подачи нулевого газа (воздуха). В режиме подачи анализируемой газовой пробы устройство работает следующим образом. При подаче электрического напряжения на двигатель побудителя расхода от исследуемого объекта по входному газопроводу 1 анализируемой пробы через пылевой фильтр 2 отбирается с помощью обогреваемой камеры 3 побудителя расхода и по выходному газопроводу 5 через первый дроссель 6 под определенным давлением поступает на пламенно-ионизационный детектор 7, при этом под действием пружин первый и второй запорные клапаны распределителя 4 газовых потоков перекрывают газовые каналы поступления поверочной газовой смеси. 10 15 2 0 де 30 35 40 45 50 55 Одновременно с этим из атмосферы воздух по входному газопроводу 8 воздуха через пылевой фильтр 9 отбирается с помощью второй камеры 10 побудителя расхода и по газопроводу через блок 11 фильтрации юздуха, регулятор \2 давления типа

Дивитися

Додаткова інформація

Автори англійською

Prymiskyi Vladyslav Pylypovych, Tsukanova Larysa Andriivna

Автори російською

Примиский Владислав Филиппович, Цуканова Лариса Андреевна

МПК / Мітки

МПК: G01N 1/22

Мітки: пристрій, калібровки, газоаналізатора, полум'яно-іонізаційного
