Швидкороз’ємне з’єднання

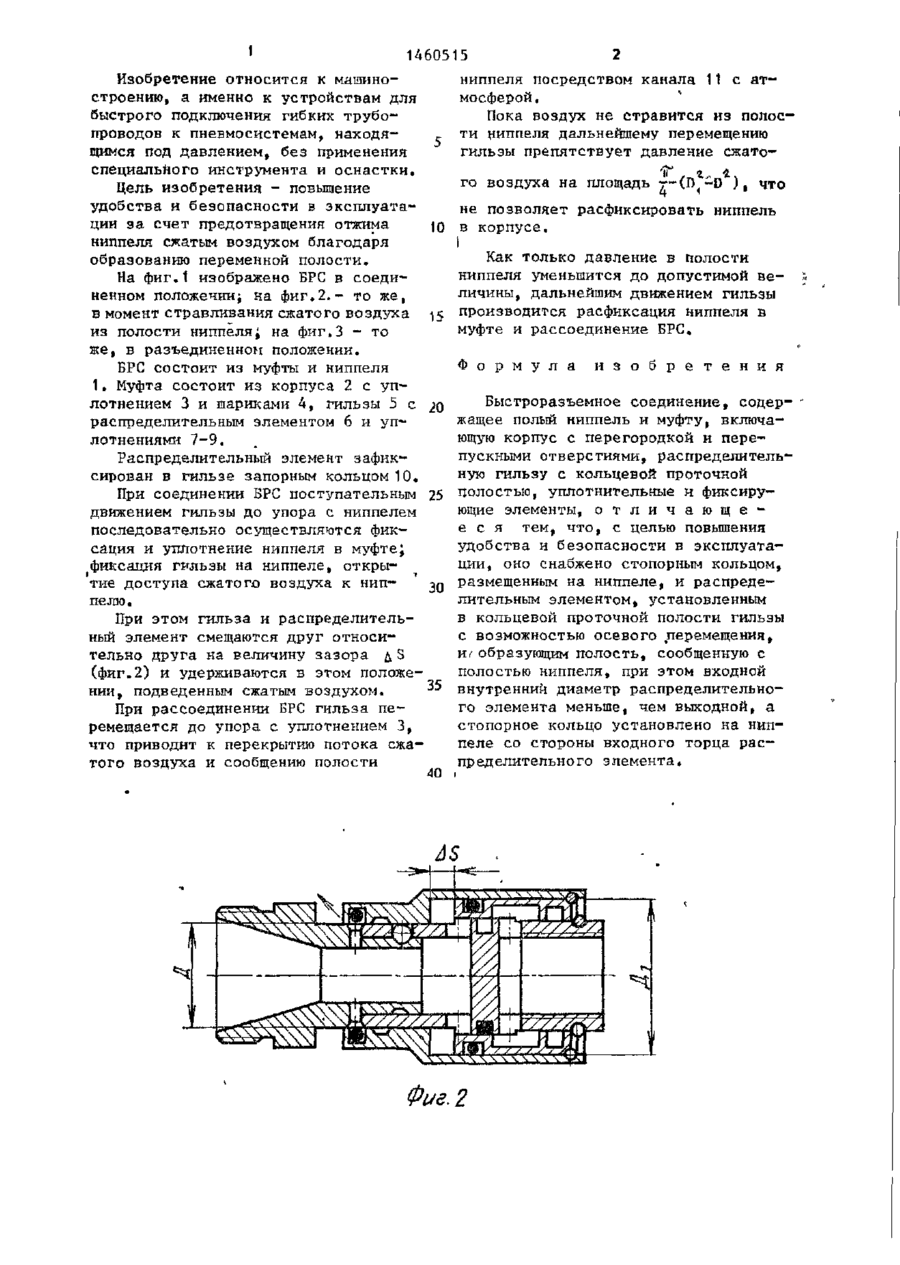

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН ( 5 1 ) 4 F 16 L 37/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4109124/29-29 (22) 25.08.86 . ' (46) 23.02.89. Бюл. R 7 * (71) Полтавский автоагрегатный завод им.60-летия СССР (72) Ю.К.Новиков, Л.И.Лобач, А.А.Темник и А.Д.Сырых (53) 621.643 (088.8) (56) Авторское свидетельство СССР № 1151755, кл. F 16 L 37/00, 1984. (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ (57) Изобретение относится к машиностроению. Цель изобретения - повышение удобства и безопасности эксплуатации. Быстрораэъемное соединение состоит из муфты и ниппеля 1. Муфта состоит из корпуса 2 с уплотнением 3 и шариками 4, гильзы 5 с р а с п р е д е лительным элементом 6 и уплотнениями 7 , 8 , 9 . Распределительный элемент зафиксирован в гильзе запорным к о л ь цом 10. При соединении быстроразъемного соединения поступательным д в и жением гильзы до упора с ниппелем последовательно осуществляются фиксация и уплотнение ниппеля в муфте» фиксация гильзы на ниппеле, открытие доступа сжатого воздуха к ниппелю. При этом гильза и распределительный элемент смещаются друг относительно друга на величину зазора & S и удерживаются в этом положении подведенным сжатым воздухом, 3 ил. (Л С Н \1< -.^ • .• J ± f c j g •! 1 1460515 Изобретение относится к машиностроению, а именно к устройствам для быстрого подключения гибких трубопроводов к пневмосистемам, находящимся под давлением, без применения специального инструмента и оснастки. Цель изобретения - повышение удобства и безопасности в эксплуатации за счет предотвращения отжима 10 ниппеля сжатым воздухом благодаря образованию переменной полости. На фиг.1 изображено БРС в соединенном положении; на фиг.2.- то же, в момент стравливания сжатого воздуха 15 из полости ниппеля; на фиг.З - то же, в разъединенном положении. БРС состоит из муфты и ниппеля 1. Муфта состоит из корпуса 2 с уплотнением 3 и шариками 4, гильзы 5 с распределительным элементом 6 и уплотнениями 7-9. Распределительный элемент зафиксирован в гильзе запорным кольцом 10. При соединении БРС поступательным 25 движением гильзы до упора с ниппелем последовательно осуществляются фиксация и уплотнение ниппеля в муфте; фиксация гильзы на ниппеле, открытие доступа сжатого воздуха к нип30 пелю. При этом гильза и распределительный элемент смещаются друг относительно друга на величину зазора &S (фиг.2) и удерживаются в этом положе35 нии, подведенным сжатым воздухом. При рассоединении БРС гильза перемещается до упора с уплотнением 3, что приводит к перекрытию потока сжатого воздуха и сообщению полости 40 ниппеля посредством канала 11 с атмосферой. Пока воздух не стравится из полости ниппеля дальнейшему перемещению гильзы препятствует давление сжатого воздуха на площадь т~(ГК-0 ) ( что не позволяет расфиксировать ниппель в корпусе. Как только давление в полости ниппеля уменьшится до допустимой величины, дальнейшим движением гильзы производится расфнксация ниппеля в муфте и рассоединение БРС. Ф о р м у л а и з о б р е т е н и я Быстроразъемное соединение, содержащее полый ниппель и муфту, включающую корпус с перегородкой и перепускными отверстиями, распределительную гильзу с кольцевой проточной полостью, уплотнительные и фиксирующие элементы, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства и безопасности в эксплуатации, оно снабжено стопорным кольцом, размещенным на ниппеле, и распределительным элементом, установленным в кольцевой проточной полости гильзы с возможностью осевого перемещения, М! образующим полость, сообщенную с полостью ниппеля, при этом входной внутренний диаметр распределительного элемента меньше, чем выходной, а стопорное кольцо установлено на ниппеле со стороны входного торца распределительного элемента. Фиг. 2 1460515 Фи а. 3 Редактор С.Патрушева Составитель В.Краснопольскии • Техред м.Ходанич Корректор Л.Пилипенко Заказ 526/46 Тираж 721 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород,- ул. Гагарина,f01
